Zp-127 Aspersor Automático y Dispositivo de Reducción de Polvo Fácil de Usar Aspersor Automático y Dispositivo de Reducción de Polvo para Mina

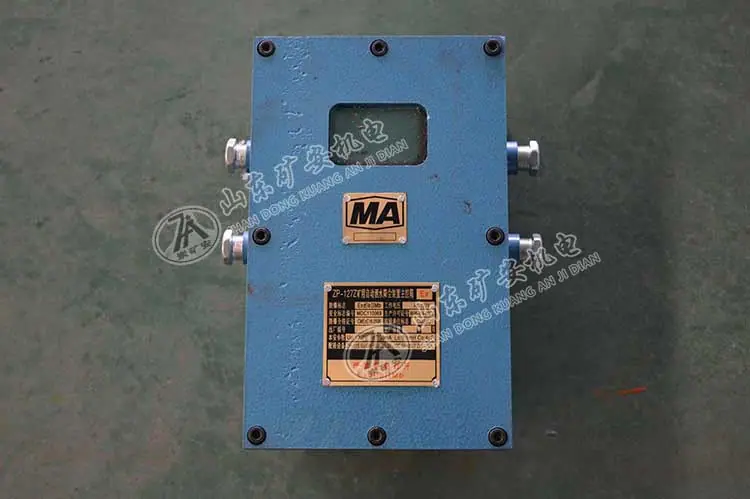

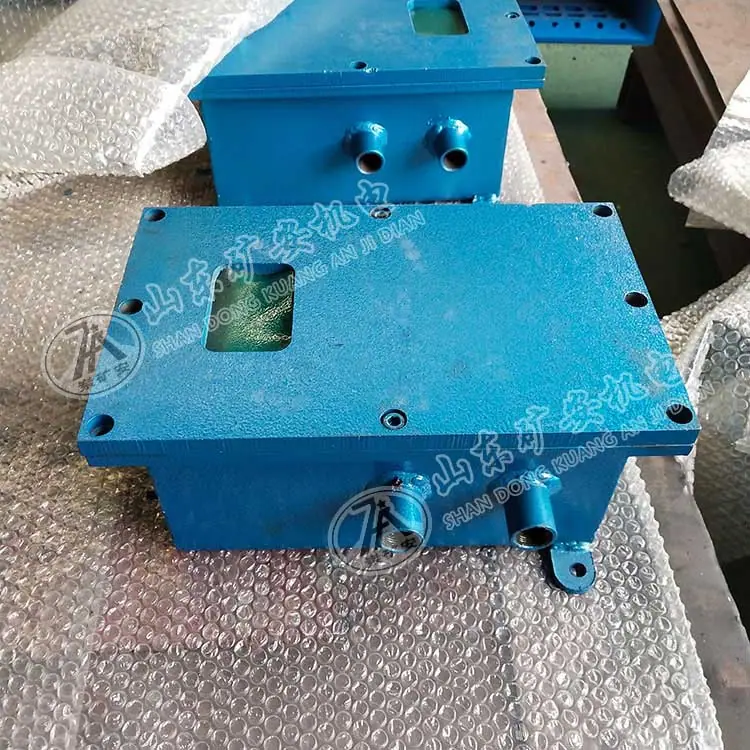

ZP127 Dispositivo Automático de Aspersión y Supresión de Polvo para Minas (en adelante, el Dispositivo de Control), adecuado para el control automático de aspersión y rociado en frentes de trabajo subterráneos de minas de carbón, galerías principales, cortinas de agua de ventilación y purificación, y puntos de carga de cintas transportadoras. El dispositivo, a través de la Caja de Control Principal del Dispositivo Automático de Aspersión y Supresión de Polvo para Minas P127Z y la Válvula Solenoide Antiexplosiva para Minas DFB-20-127, emparejada con varios sensores de diferentes funciones, logra el control automático de las funciones de rociado o aspersión. Mediante el rociado o la aspersión, no solo se logra la prevención y reducción del polvo, sino que también se reduce la concentración de gases nocivos, garantizando la producción segura de las minas de carbón.

El dispositivo utiliza circuitos integrados y amplificación por selección de frecuencia, tiene un buen rendimiento antiinterferencias, es fácil de usar, la válvula solenoide tiene una gran capacidad de soporte de presión de agua y su acción es flexible y fiable.

1. Composición del dispositivo: Caja de control principal del dispositivo de supresión de polvo por aspersión automática para minería ZP-127Z, varios sensores, válvula solenoide a prueba de explosiones.

2. Función de comunicación entre dispositivos en el dispositivo

2.1 Sensor acústico intrínsecamente seguro para minería: envía una señal de comando cuando el sonido es ≥90dB.

2.2 Sensor táctil intrínsecamente seguro para minería: envía una señal de comando cuando la pendiente es ≥10°.

2.3 Sensor de control de luz intrínsecamente seguro para minería: envía señal de comando cuando el brillo ambiental es ≥10Lux.

2.4 Sensor infrarrojo intrínsecamente seguro para minería: envía señales de comando cuando hay obstrucciones.

2.5 Sensor de humo y temperatura intrínsecamente seguro para minería: envía una señal de comando cuando la temperatura es ≥65°.

2.6 Controlador: Recibe la señal de comando del sensor de control de sonido y controla la válvula solenoide a prueba de explosión para que se encienda o apague después de un tiempo de activación de retardo de 1s-520s.

2.7 Válvula solenoide a prueba de explosiones: controla la fuente de agua para abrirla o cerrarla.

Cuando el controlador recibe la señal enviada por el sensor acústico intrínsecamente seguro de la mina, controla el actuador para abrir la electroválvula a prueba de explosiones para rociar agua y pulverizar para la reducción de polvo. Después de un retraso de 5 a 520 segundos, el controlador cierra automáticamente la electroválvula a prueba de explosiones para controlar el trabajo de riego.

a) El dispositivo debe poder funcionar normalmente bajo las siguientes condiciones:

Temperatura ambiente: 0℃～+40℃;

Humedad relativa: ≤95% (a +25℃);

Presión atmosférica ambiente: 86 kPa ～ 106 kPa;

Un lugar sin vibraciones ni impactos significativos;

No hay gas corrosivo en el medio circundante;

Un lugar sin salpicaduras ni goteos de agua;

Lugares donde hay peligro de explosión de gas o polvo de carbón.

b) Peores condiciones de almacenamiento y transporte: -40℃～+60℃

Tensión nominal CA 127 V/12 V

Corriente de trabajo ≤600 mA

Duración de la acción: 5S～520S

Presión de agua aplicable: 0,2 MPa ～ 4,0 MPa

Voltaje de funcionamiento del sensor DC12V

Corriente de trabajo del sensor ≤2 mA
