Zgjfhs60 Dispositivo Antiexplosión Automático Estructura Simple Dispositivo Antiexplosión Automático Dispositivo Antiexplosión Automático Personalizable

Definición del Producto

El dispositivo automático de supresión de explosiones en la mina se instala en galerías con riesgo de explosiones de gas o polvo de carbón. Cuando ocurre una explosión de gas o polvo de carbón, rocía automáticamente un agente extintor para extinguir rápidamente la llama de la explosión dentro de su rango de protección, evitando que la llama se propague más y cause explosiones secundarias más peligrosas, minimizando así los peligros causados por las explosiones de gas.

1.3 Aplicaciones principales

Adecuado para los lugares peligrosos en la gala o explosión de carbón en el pozo;

Suprimir y extinguir las llamas que se propagan en la explosión, formar un área a prueba de explosiones de polvo seco, garantizar la seguridad personal y reducir las pérdidas por desastre.

1.4 Nomenclatura del modelo

Método de nomenclatura de modelos de dispositivo a prueba de explosiones:

Z  GRAMO Yo  F  H 50

Peso del polvo 50 KG

callejón

Polvo

Mecánico

a prueba de explosiones

Dispositivo

1.5 Entorno de trabajo

a) Temperatura ambiente: 0℃～+50℃;

b) Humedad relativa: ≤98%;

c) Presión atmosférica: 80 KPa～106 KPa;

1.6 Indicadores Técnicos Principales

Parámetros principales del dispositivo

a) Volumen de la cámara de alta presión del dispositivo: 4134cm3;

b) Valor de precarga de alta presión del dispositivo: 12 MPa ± 1 MPa;

c) Masa media a prueba de explosiones: 50 kg ± 0,5 kg.

Indicadores Técnicos Principales del Dispositivo

a) Presión de arranque del dispositivo: ≥ 23 kpa/cm²

b) Tiempo de retardo de pulverización: <15 ms;

c) Tiempo de atomización media a prueba de explosión: <120 ms;

d) Duración del mate: >1000 ms;

e) Eficiencia de pulverización del medio a prueba de explosiones: >90%

1.7Dimensiones

a) Dimensiones externas: Longitud: 7560±10 mm; Ancho: φ460±5 mm; Altura: 562±10 mm;

b) Peso: 110±1Kg.

2 Composición del Sistema y Principio de Funcionamiento

El dispositivo consta de: el cuerpo principal del dispositivo, la placa receptora de ondas de choque y la parte colgante.

Parte principal del dispositivo: el componente que almacena y rocía rápidamente el agente antiinflamatorio.

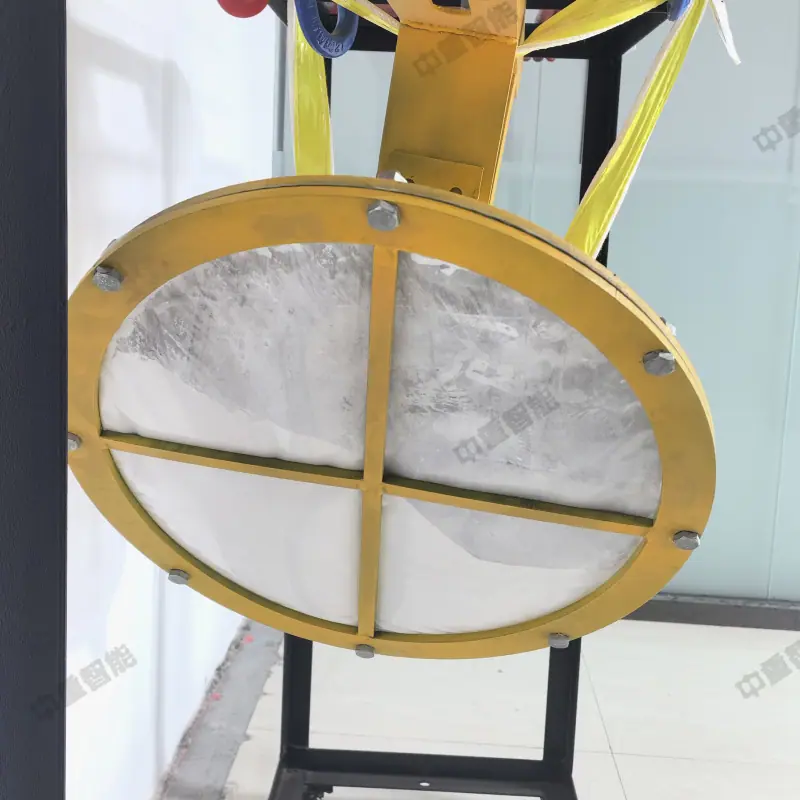

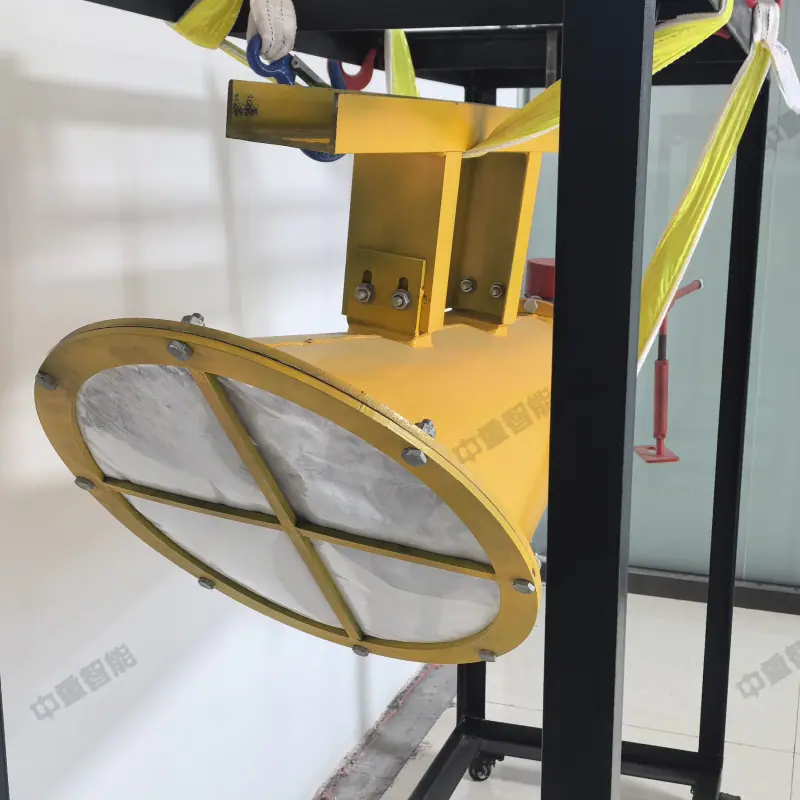

Receptor de onda de choque: Un componente utilizado para recibir ondas de choque de explosión y transferir el impacto de la onda de choque al cuerpo principal del dispositivo, incluyendo una placa receptora de onda de choque cuadrada, una placa receptora de onda de choque circular, una junta y una varilla de empuje.

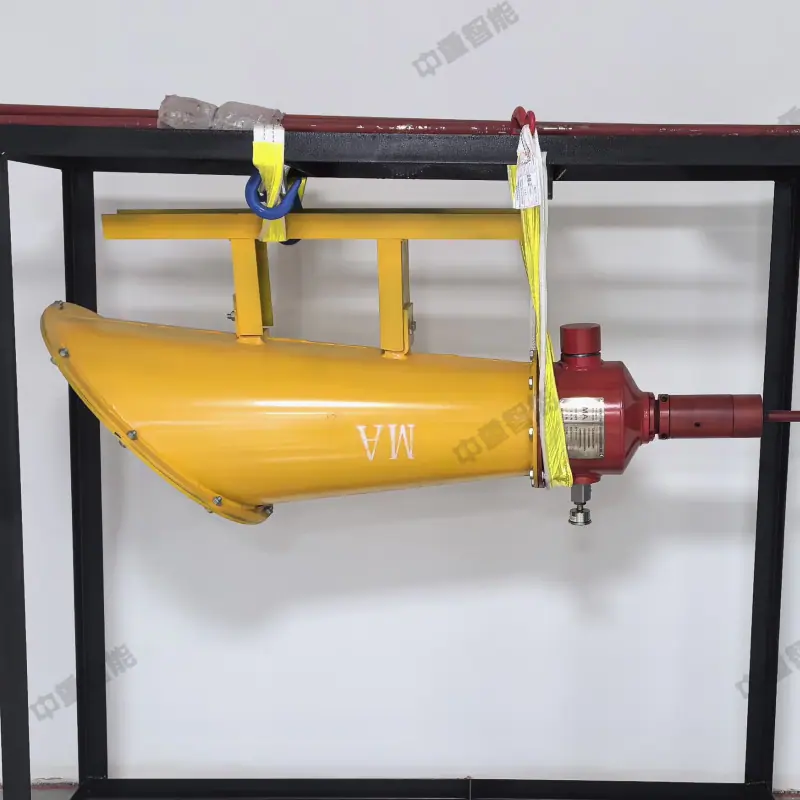

Dispositivo de suspensión: También dividido en partes de suspensión izquierda y derecha, utilizado para fijar de forma segura el dispositivo al techo de la calzada.

Principio de funcionamiento: El dispositivo subterráneo automático a prueba de explosiones se fija en la parte superior del túnel mediante conexión de anclaje, y la disposición y la cantidad de instalación del dispositivo se seleccionan según las condiciones del túnel. El receptor de ondas de choque mira hacia la dirección de la onda de choque y la propagación de la llama generadas por la explosión. La onda de choque llega al receptor de ondas de choque antes que la llama, y activa el dispositivo de disparo, y el medio a prueba de explosiones se rocía para formar un área a prueba de explosiones de niebla de alta eficiencia. El medio a prueba de explosiones de niebla puede suspenderse durante un tiempo suficiente para esperar la llegada de la llama y extinguirla, previniendo así la propagación de la explosión.

3 Instalación y Uso

3.1 Principios básicos

    La ubicación de instalación se selecciona en un lugar donde puede ocurrir una explosión de gas o polvo de carbón bajo tierra.

1. Principios generales:

1) El dispositivo automático a prueba de explosiones en las minas de carbón debe instalarse debajo del techo del túnel, con el receptor de ondas de choque orientado en la dirección de la onda de choque y la propagación de la llama.

2) Los dispositivos automáticos a prueba de explosiones en las minas subterráneas de carbón deben instalarse en todo el túnel a proteger, con un intervalo de no más de 300 metros, y el primer y el último dispositivo deben instalarse a una distancia de no menos de 30 metros del túnel al que están conectados.

3) Cuando la dirección de la onda de choque de la explosión y la difusión de la llama sean inciertas, es necesario instalar pares de dispositivos automáticos a prueba de explosiones en minas de carbón subterráneas en direcciones opuestas, con una distancia de no más de 300 metros; o instalar dispositivos automáticos a prueba de explosiones en la misma dirección, con un intervalo de no más de 150 metros.

4) Para garantizar el rendimiento a prueba de explosiones, el diseño de ingeniería del dispositivo a prueba de explosiones debe considerar completamente la forma y el tamaño de la sección del túnel, el equivalente de explosión y la ubicación del punto de explosión para determinar la cantidad y la ubicación del dispositivo a prueba de explosiones.

5) Cuando el dispositivo automático subterráneo a prueba de explosiones se instala en el túnel de excavación, a medida que avanza la operación de excavación, el esquema de instalación del dispositivo automático subterráneo a prueba de explosiones de la mina de carbón se selecciona de acuerdo con la longitud del túnel de excavación. La posición de instalación del dispositivo a prueba de explosiones debe moverse con el frente de trabajo de minería.
