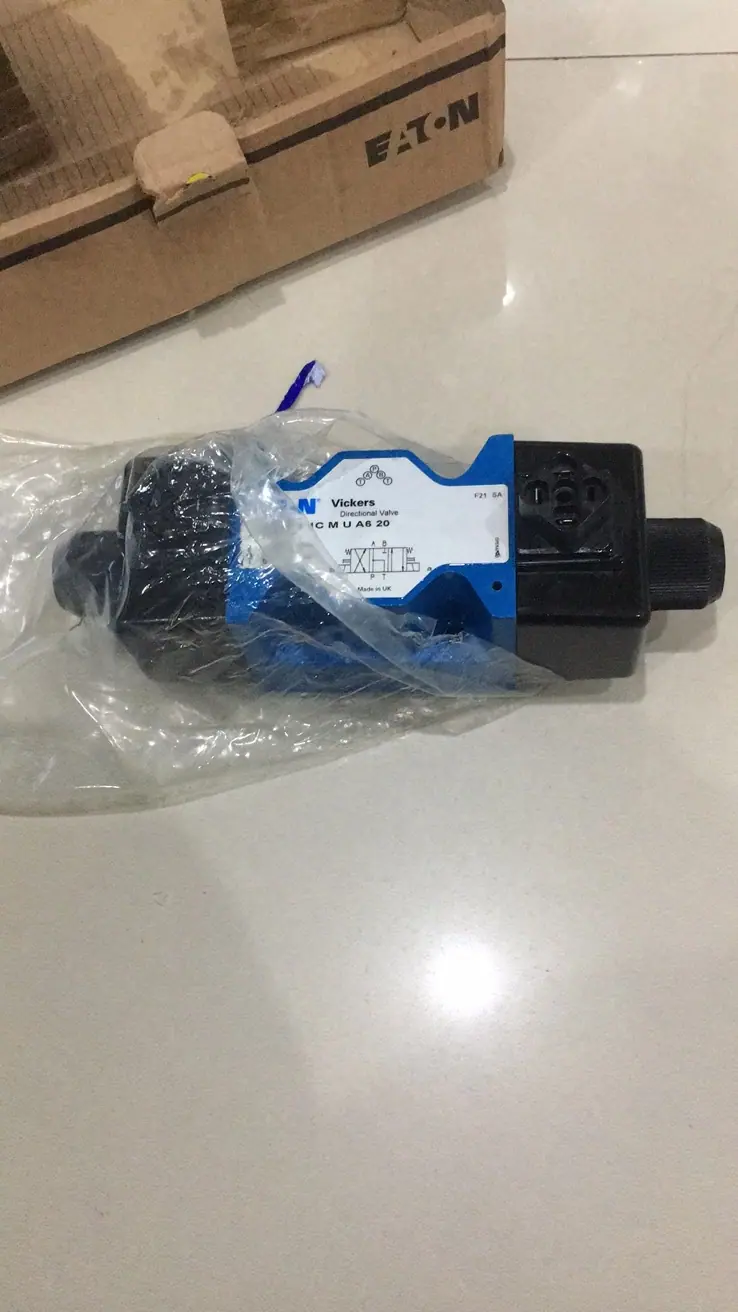

Válvula de Alivio Electrohidráulica Vickers Americana Operación Detallada Dg4V 5 6C m U C6 20

CG2V-6FW-10 Válvula de Alivio US VICKERS Imágenes
Descripción básica:
Una válvula de control de presión remota pequeña y fácil de instalar hace posible controlar una válvula de alivio de pistón equilibrado desde una ubicación más conveniente.
La válvula de alivio se instala entre la bomba y el sistema de válvulas para proteger el sistema de sobrecarga. Cuando el sistema no requiere potencia, se puede utilizar una válvula piloto adecuada para "descargar" una válvula de alivio tipo pistón balanceado.
Esta descarga desahoga la bomba a través de la válvula de rebosadero a baja presión, evitando el desperdicio de energía y reduciendo los costos operativos.
Un mecanismo de ajuste sensible permite establecer la presión en incrementos finos en un amplio rango, hasta el valor nominal de la válvula.
Al utilizar una válvula de alivio multietapa en la consola u otras ubicaciones remotas y eliminar los controles remotos hidráulicos instalados por separado y su tubería correspondiente, el resultado es una reducción de los costos de instalación.
La válvula utiliza rosca recta SAE, conexiones de rosca NPT, o tiene interfaces para montaje en colectores o placas base, proporcionando conexiones sin fugas.

Código del producto:
Relé de sobrecarga ZB56-57 80-100A EATON
Contactor DILM115 15G 130A 24V EATON
Relé de sobrecarga ZB150-125 250-315A EATON
Relé de detección de termistor EMT6 DC24V/AC220 EATON
Relé Temporizador ETR4-51A AC/DC24V 3-60S EATON
VÁLVULA DE ALIVIO VICKERS CG2V-6FW-10
Válvula de Control Direccional Electrohidráulica VICKERS DG5V-8H-6C-VM-U-T-H-10
ST307-V2-350-B

El trabajo de ajuste manual de CGE -06/10 está dentro de todo el rango de presión y debe ajustarse justo por encima de la presión de control eléctrico.
Por ejemplo, cuando la presión de control eléctrico es de 2000 psi, la sobrepresión debe ajustarse a 2200 psi durante el ensamblaje y el diagnóstico de fallas,
Al separar la sección del piloto y la sección de control manual, el ajuste de anulación también se puede utilizar como una operación manual completa de la válvula.
El método es retirar el tapón de entrada en la sección piloto y girar el botón.
Conecte la válvula CGE-02 a la válvula de rebose o a la válvula reductora de presión para proporcionar la capacidad de ajustar la presión del sistema, o para ajustar el valor de ajuste de presión del compensador de presión de la bomba variable.
CGE -06/10 Proporciona la capacidad de ajustar la presión del sistema mediante un controlador eléctrico remoto.
El ajuste de presión de la válvula es aproximadamente proporcional a la corriente de entrada; a medida que la corriente aumenta, la presión sube.
La conexión de retorno de aceite debe conectarse directamente al tanque de aceite a través de una tubería no pulsante para minimizar la contrapresión. Si la contrapresión en la tubería de retorno de aceite excede los 7 bar (100 psi),
Puede ocurrir una falla, y cuando la válvula se controla mediante la parte ajustable manualmente (no eléctrica), cualquier presión en la línea de aceite de retorno es un valor adicional.
