Ventilador Axial de Alta Eficiência, Ventilador Axial Durável e Robusto Fbc Nº 5.0/5.5 Ventilador Axial

Ventiladores de fluxo axial são amplamente utilizados. São fluxos de ar na mesma direção do eixo das pás. Por exemplo, ventiladores elétricos e ventiladores externos de ar condicionado são ventiladores que operam no modo de fluxo axial. É chamado de “fluxo axial” porque o gás flui paralelo ao eixo do ventilador. Ventiladores de fluxo axial são geralmente usados ​​em situações com requisitos de fluxo mais altos e requisitos de pressão mais baixos. Os ventiladores axiais mantêm uma posição e movem o ar. Os ventiladores de fluxo axial são compostos principalmente de impulsores e carcaças. Eles têm uma estrutura simples, mas requisitos de dados muito elevados. Ventiladores de fluxo axial comuns podem ser usados ​​para ventilação em fábricas em geral, armazéns, escritórios, residências e outros locais. Eles também podem ser usados ​​para refrigeradores de ar (refrigeradores de ar), evaporadores, condensadores, conta-gotas de pulverização, etc. Existem também ventiladores de eixo para mineração. Ventiladores de fluxo, ventiladores de fluxo axial anticorrosivos e à prova de explosão usam materiais anticorrosivos e medidas à prova de explosão e são combinados com motores à prova de explosão. Eles podem ser usados ​​para transportar gases explosivos, voláteis e corrosivos. É necessário que o gás transportado pelo ventilador de fluxo axial esteja livre de poeira significativa. Sem substâncias pegajosas e fibrosas; a temperatura do tipo de motor conectado diretamente não excede 40°C, e a temperatura do tipo acionado por correia não excede 60°C. A quantidade de poeira no gás transportado não deve exceder 150 mg/m3. O ventilador de fluxo axial é composto principalmente de impulsor, carcaça, motor e outras peças. O suporte é conectado ao duto de ar da caixa por aço. Entre eles, o impulsor e a carcaça dos ventiladores de fluxo axial anticorrosivos são feitos de fibra de vidro, enquanto outros tipos de ventiladores de fluxo axial são geralmente feitos de placas de aço.

Princípio de funcionamento do ventilador de fluxo axial:

À medida que o impulsor gira, o gás entra axialmente no impulsor a partir da entrada de ar, é empurrado pelas pás do impulsor e a energia do gás aumenta e então flui para as palhetas guia. As palhetas guia transformam o fluxo de ar desviado em fluxo axial e, ao mesmo tempo, guiam o gás para o difusor, convertendo ainda mais a energia cinética do gás em energia de pressão e, finalmente, introduzindo-o na tubulação de trabalho. As pás de um ventilador de fluxo axial funcionam de maneira semelhante às asas de uma aeronave. Porém, este último atua na asa para cima e suporta o peso da aeronave, enquanto o ventilador de fluxo axial é fixado em posição e movimenta o ar. A seção transversal de um ventilador de fluxo axial é geralmente uma seção de aerofólio. As lâminas podem ser fixadas em posição ou girar em torno do seu eixo longitudinal. O ângulo das pás em relação ao fluxo de ar ou o passo das pás podem ser fixos ou ajustáveis. Alterar o ângulo ou passo da pá é uma das principais vantagens dos ventiladores de fluxo axial. Um pequeno ângulo de inclinação da pá produz uma vazão mais baixa, enquanto aumentar o passo produz uma vazão mais alta. Ventiladores de fluxo axial avançados podem alterar o passo das pás enquanto o ventilador está funcionando (isso é bastante semelhante ao rotor de um helicóptero), alterando assim a taxa de fluxo de acordo. Isso é chamado de ventilador de fluxo axial de lâmina variável (VP).

Categorias de produtos de ventilador de fluxo axial:

Classificação por material: ventilador de aço, ventilador de fibra de vidro, ventilador de plástico, ventilador PP, ventilador de PVC, ventilador de liga de magnésio, ventilador de alumínio, ventilador de aço inoxidável, etc.

Classificação por uso: ventiladores à prova de explosão, ventiladores anticorrosivos, ventiladores à prova de explosão e anticorrosivos, ventiladores especiais de fluxo axial e outros tipos.

Classificação por requisitos de uso: tipo de tubulação, tipo de parede, tipo de poste, tipo fixo, tipo à prova de chuva e poeira, tipo móvel, tipo de motor externo, etc.

De acordo com o método de instalação, pode ser dividido em: tipo de acionamento por correia e tipo de conexão direta do motor.

Aplicação de ventilador de fluxo axial:

Pode ser usado para ventilação ou dissipação de calor em metalurgia, indústria química, indústria leve, alimentos, equipamentos médicos, equipamentos mecânicos e edifícios civis. Se a carcaça for removida, ela também pode ser usada como ventilador livre ou instalada em série em intervalos em um duto de exaustão mais longo para aumentar a pressão do vento no duto.

Características do produto do ventilador de fluxo axial:

Ventilador de fluxo axial pequeno: baixo consumo de energia, rápida dissipação de calor, baixo ruído, economia de energia e proteção ambiental, etc.

Ventiladores de grande fluxo axial possuem características de estrutura simples, estabilidade e confiabilidade, baixo ruído, grande volume de ar e uma ampla gama de opções funcionais.

Parâmetros do produto do ventilador de fluxo axial:

Material Aço

Pressão do soprador Soprador de alta pressão

Digite Press-in

Ventilador de baixo ruído e alto desempenho

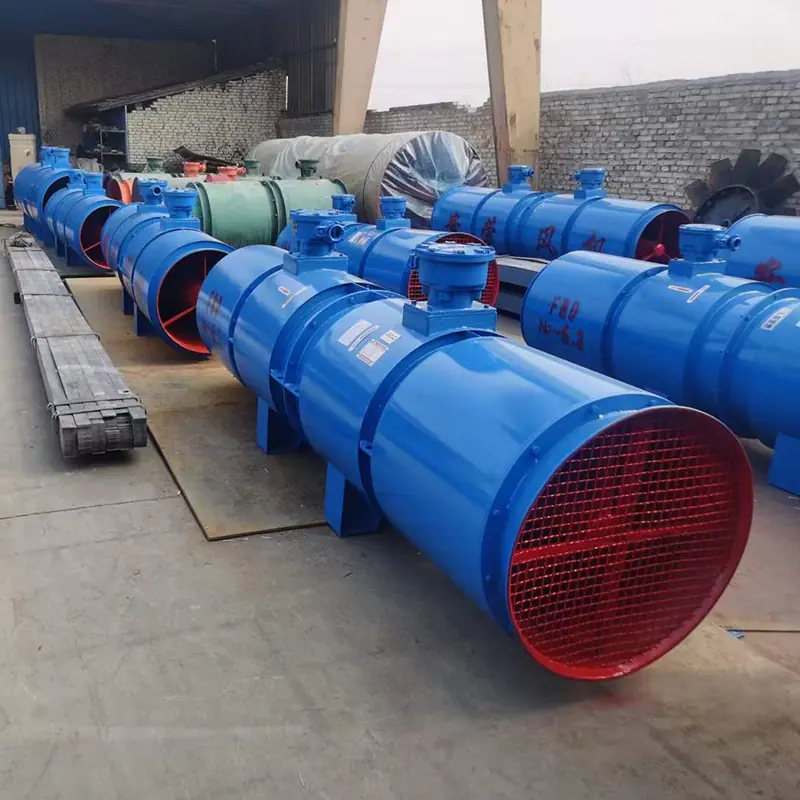

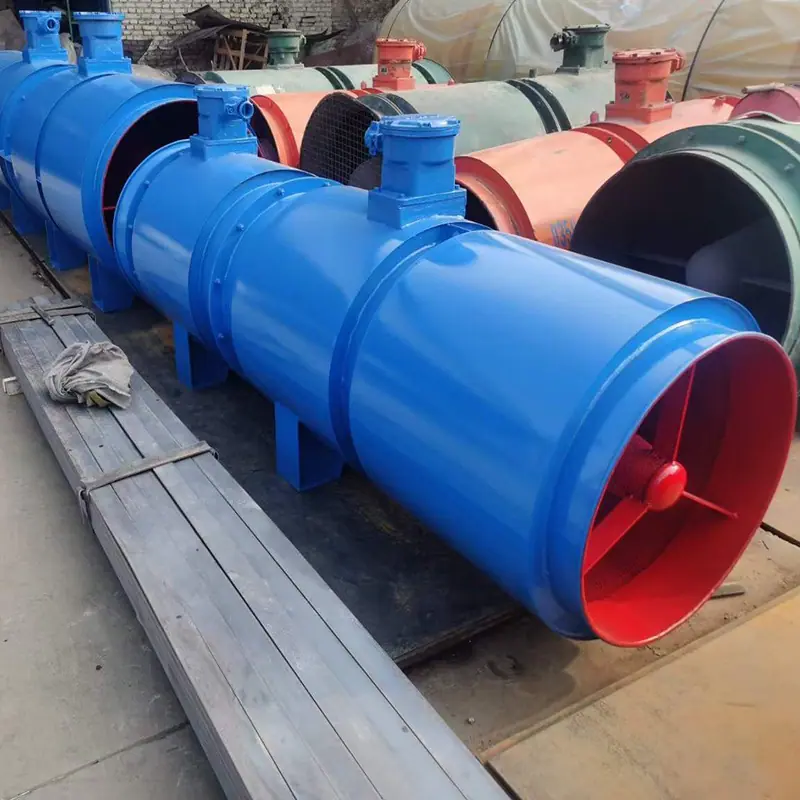

Aplicação: Minas de carvão, minas de metal, ventilação de túneis

Potência do eixo 18,5 (kw)

Número de lâminas: 13

Peso 680 (kg)

Material da cabeça da turbina em aço

Velocidade 2930 (r/min)
