Alta Resistência ao Desgaste Cabeça de Martelo Composta de Cromo Alto Alta Dureza Cabeça de Martelo de Aço Manganês Alto Longa Vida Útil Cabeça de Martelo de Cromo Alto

Nomes comuns: martelo de alto teor de cromo, martelo composto de alto teor de cromo, martelo de aço com alto teor de manganês, martelo de liga de aço resistente ao desgaste, martelo triturador de impacto, martelo para máquina de fabricação de areia, martelo com dente de ouro grande, martelo composto bimetálico de líquido duplo.

Materiais principais: aço com alto teor de manganês, liga de manganês-cromo (Mn13, Mn13Cr2, Mn18, Mn18Cr2, etc.), alto teor de cromo (Cr13, Cr26, Cr28, etc.), liga resistente ao desgaste.

Tecnologia de fundição: método V, espuma perdida, fundição em areia de vidro de água.

Materiais aplicáveis: granito, basalto, calcário, seixos de rio, clínquer de cimento, pedra de quartzo, minério de ferro, bauxita, resíduos de construção, sal, tijolos e telhas, carvão, etc.

Escopo de aplicação: pátio de cascalho, fabricação de areia de concreto, argamassa seca, areia feita à máquina, dessulfurização de usina, areia de quartzo, etc.

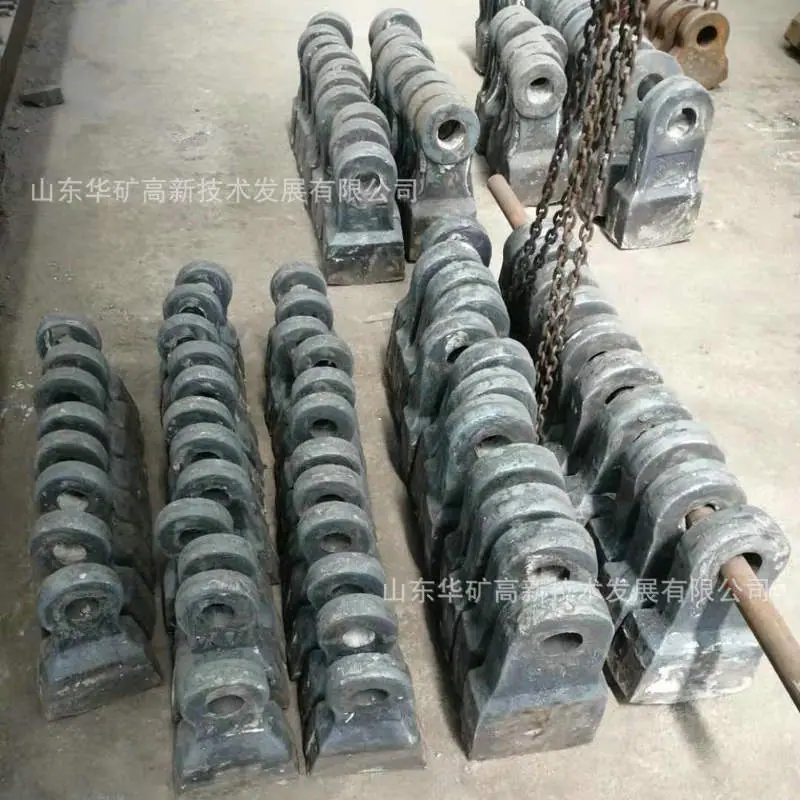

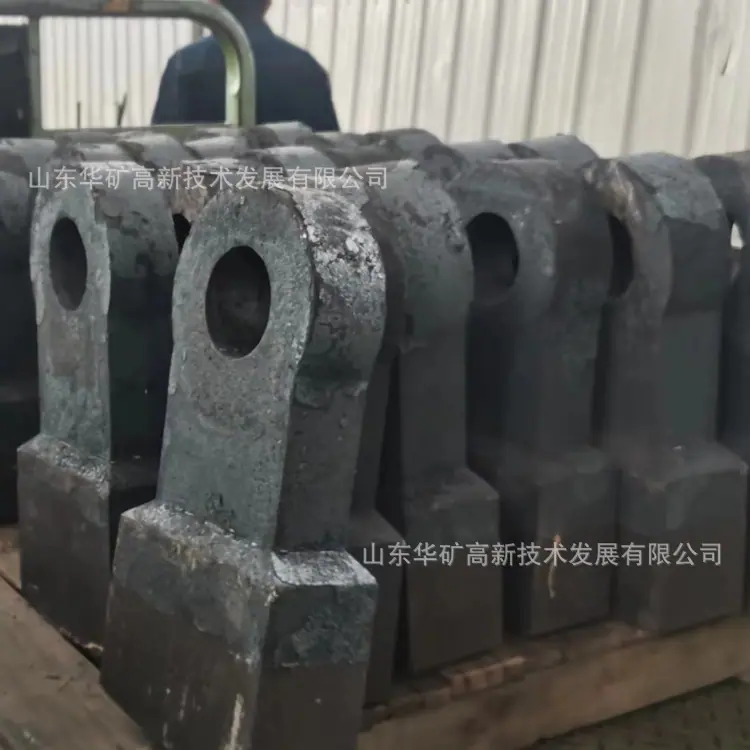

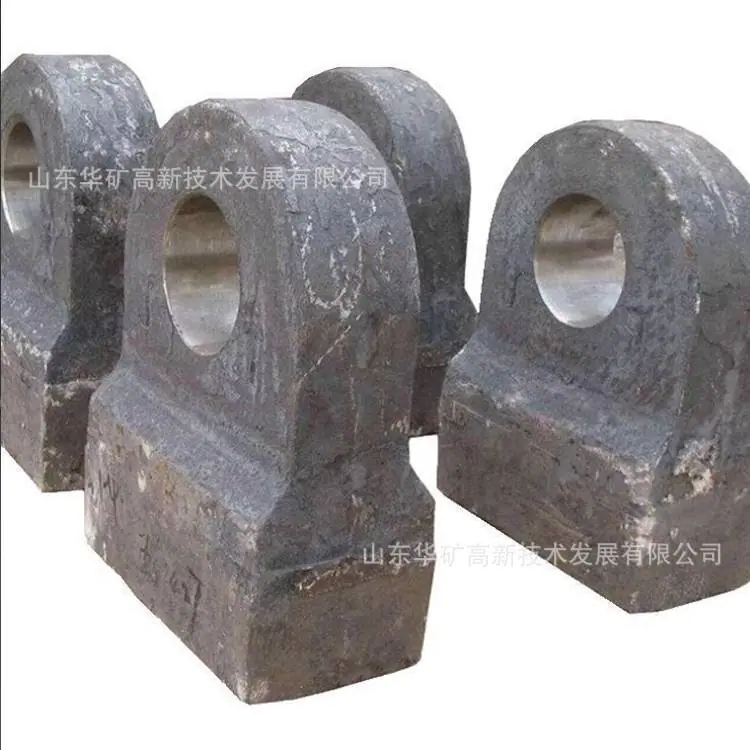

A definição precisa da cabeça do martelo do britador deve ser a cabeça do martelo do britador de martelo. A cabeça do martelo é um dos componentes principais do britador de martelo. Ela é disposta no eixo do martelo do rotor do britador. A cabeça do martelo atinge diretamente o material quando o britador funciona em alta velocidade e, finalmente, quebra o material em tamanho de partícula adequado.

Os martelos britadores existentes no mercado podem ser divididos em dois tipos de acordo com o processo de fabricação: fundição e forjamento, mas sua resistência ao desgaste é diferente. Devido ao esmagamento de materiais, a cabeça necessita de boa resistência ao desgaste e o cabo deve ser suficientemente resistente. Normalmente, aço-liga, aço com alto teor de manganês, aço fundido mais compósito bimetálico de ferro fundido com alto teor de cromo e outros materiais são usados ​​​​para forjar ou fundir para formar de uma só vez. É mais econômico combinar o processo de tratamento térmico correspondente. O martelo triturador pode ser dividido em três tipos de acordo com o material: martelo de aço com alto teor de manganês, martelo bimetálico, martelo com alto teor de cromo, martelo composto, martelo de dente grande de ouro, martelo de liga de cromo médio, martelo de liga dura, etc. conteúdo de dióxido de silício. A tecnologia da indústria moderna mostra que o uso de martelo de liga dura apresenta boa resistência ao desgaste.

Material do martelo

Quanto maior a dureza da cabeça do martelo, maior sua resistência ao desgaste. Para melhorar a resistência ao desgaste da cabeça do martelo, sua dureza deve ser aumentada, mas conforme a dureza aumenta, a tenacidade ao impacto da cabeça do martelo diminuirá. Portanto, como equilibrar a dureza apropriada e a boa tenacidade ao impacto da cabeça do martelo é a chave para melhorar a resistência ao desgaste da cabeça do martelo.

Os materiais comumente usados para cabeças de martelo são: aço de alto manganês, ferro fundido de alto cromo e aço de liga de baixo carbono. O aço de alto manganês tem boa tenacidade, boa processabilidade e baixo preço. Sua principal característica é que, sob a ação de grande impacto ou estresse de contato, a camada superficial produzirá rapidamente endurecimento por trabalho. Seu índice de endurecimento por trabalho é 5-7 vezes maior do que outros materiais, e sua resistência ao desgaste é muito melhorada. No entanto, se a força de impacto não for suficiente ou o estresse de contato for pequeno, a superfície não pode ser endurecida rapidamente, e a resistência ao desgaste do aço de alto manganês não pode ser posta em prática.

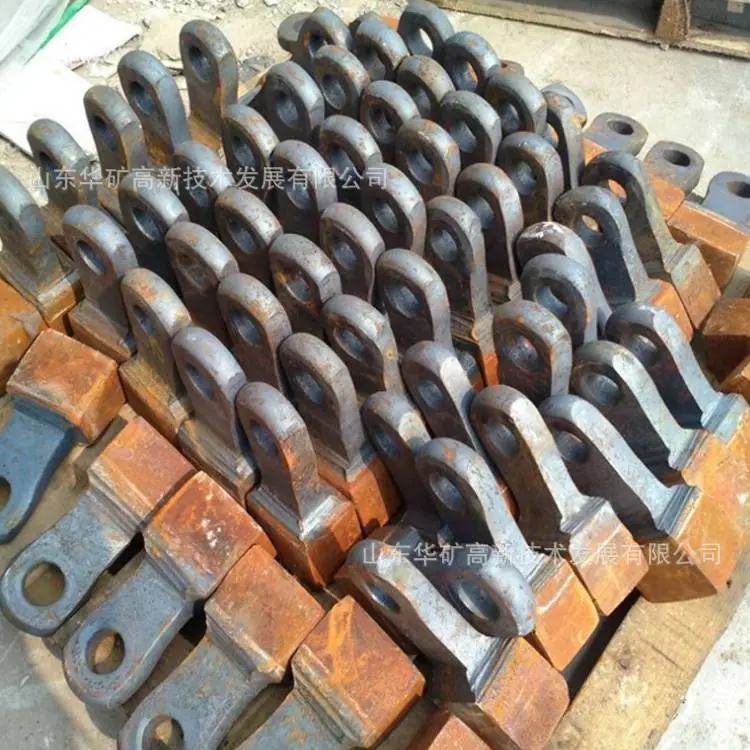

O ferro fundido de alto cromo é um material resistente ao desgaste com excelentes propriedades antidesgaste, mas tem baixa tenacidade e é propenso a fraturas frágeis. Para garantir a operação segura de martelos de ferro fundido de alto cromo, as pessoas desenvolveram martelos compostos, ou seja, o ferro fundido de alto cromo é fundido na cabeça de martelos de aço de alto manganês ou aço de baixa liga, ou a parte de trabalho do martelo é feita de ferro fundido de alto cromo, e o cabo do martelo é feito de aço carbono. Os dois são combinados para fazer com que a cabeça do martelo tenha alta dureza e o cabo do martelo tenha alta tenacidade, dando total liberdade às respectivas vantagens dos dois materiais e superando as deficiências de um único material, atendendo aos requisitos de desempenho do martelo. No entanto, seu processo de fabricação é complexo e os requisitos do processo são rigorosos.

Aço de liga de baixo carbono é principalmente um aço estrutural de liga contendo cromo, molibdênio e outros elementos, com alta dureza e boa tenacidade. Sua estrutura de matriz inclui martensita, bainita ou estrutura composta de bainita + martensita. A dureza da cabeça do martelo é de cerca de HRC 45, e a tenacidade ao impacto é d. ≥15 J/resistente. Sob as mesmas condições de trabalho, sua vida útil é pelo menos 1 vez maior do que a da cabeça do martelo de aço de alto manganês. No entanto, o tratamento térmico de têmpera e revenimento da cabeça do martelo é a chave. Após o tratamento térmico de têmpera e revenimento, não apenas a resistência à tração geral é necessária para atingir mais de 850 MPa, mas também são necessárias plasticidade e tenacidade consideráveis.
