Máquina Operadora de Soldadura Automática de Punto Cruz Eléctrica Totalmente Automática Brazo Oscilante Inteligente Alimentación de Alambre Giratoria Brazo de Potencia

    Wuxi Fengwei Maquinaria Equipo Co., Ltd.fabricaciónEquipos automáticos de soldadura y corteLa máquina de soldar automática es unaMaquinaria auxiliar de soldaduraEl sistema de soldadura se puede seleccionar según los requisitos del proceso del usuario. El equipo incorpora regulación de velocidad continua de frecuencia variable para la extensión y retracción del brazo horizontal, con una velocidad estable. El cabezal está equipado con un mecanismo de ajuste fino eléctrico transversal para ajustar con precisión la posición de soldadura. El brazo horizontal de elevación cuenta con un dispositivo de seguridad contra rotura de cadena y deslizamiento, y la rotación de la columna cuenta con un dispositivo de freno fiable. Existen modelos fijos, fijos con rotación, móviles y móviles con rotación, que también se pueden diseñar y personalizar según las necesidades del cliente.

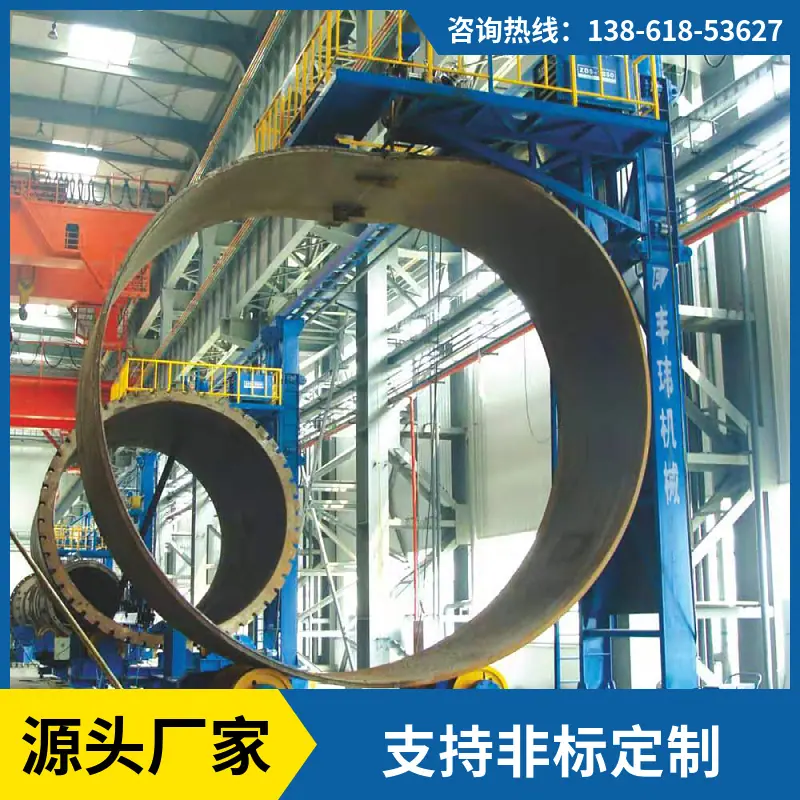

Cruz de soldaduraSe combina con máquina de soldar automática."Maquinaria y equipo de soldadura automática"Se puede combinar con rodillos de soldadura y posicionadores, y se utiliza ampliamente en la soldadura de costuras circunferenciales internas y externas de diversas piezas estructurales cilíndricas en industrias manufactureras como calderas, recipientes a presión, petróleo, productos químicos y maquinaria, y se puede personalizar según las necesidades del cliente.

Los productos se pueden personalizar según los requisitos del cliente.

2. Principio estructural

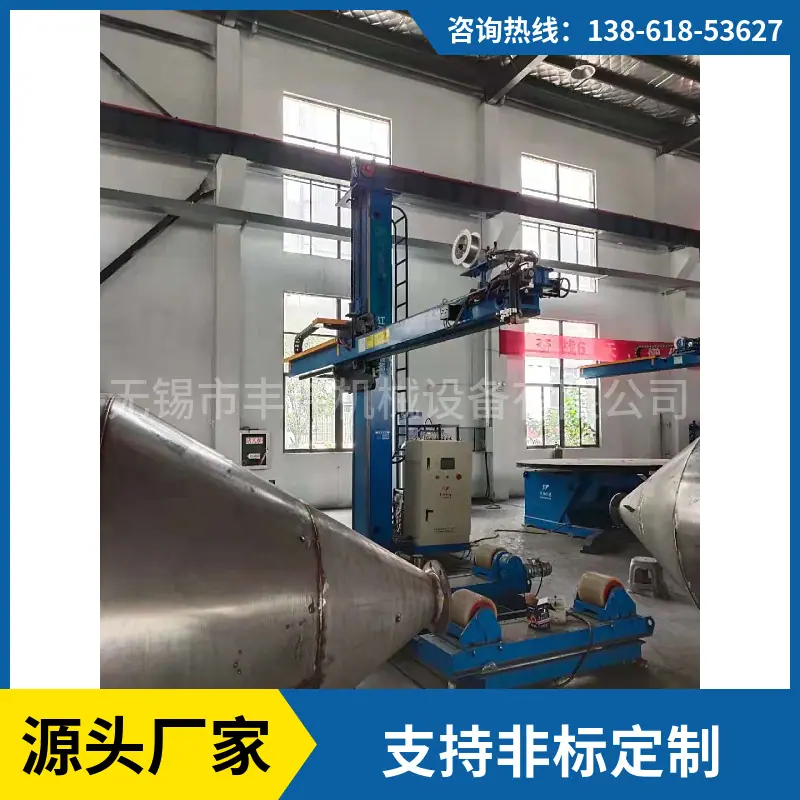

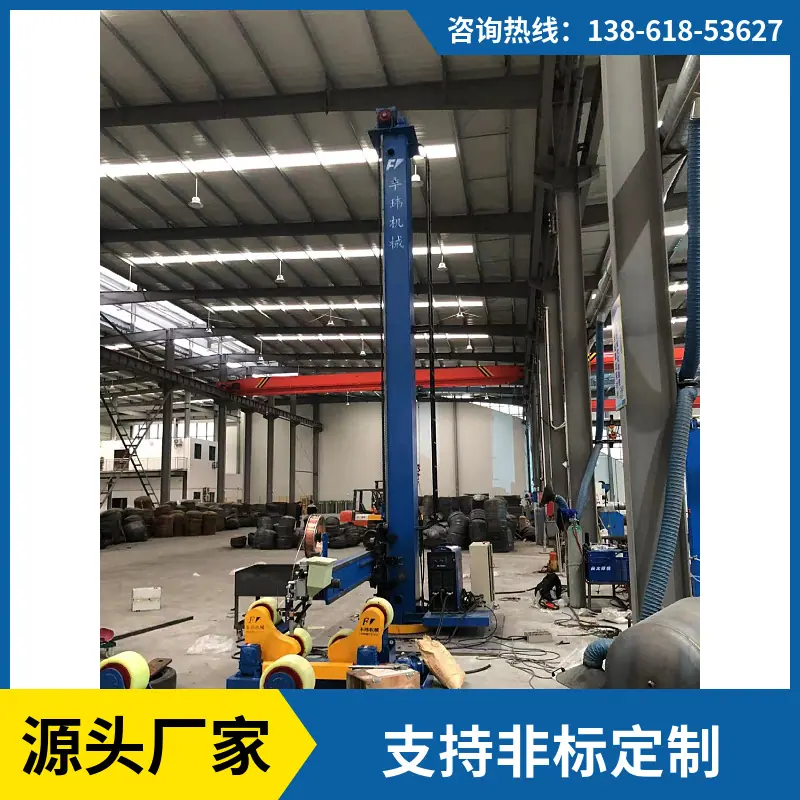

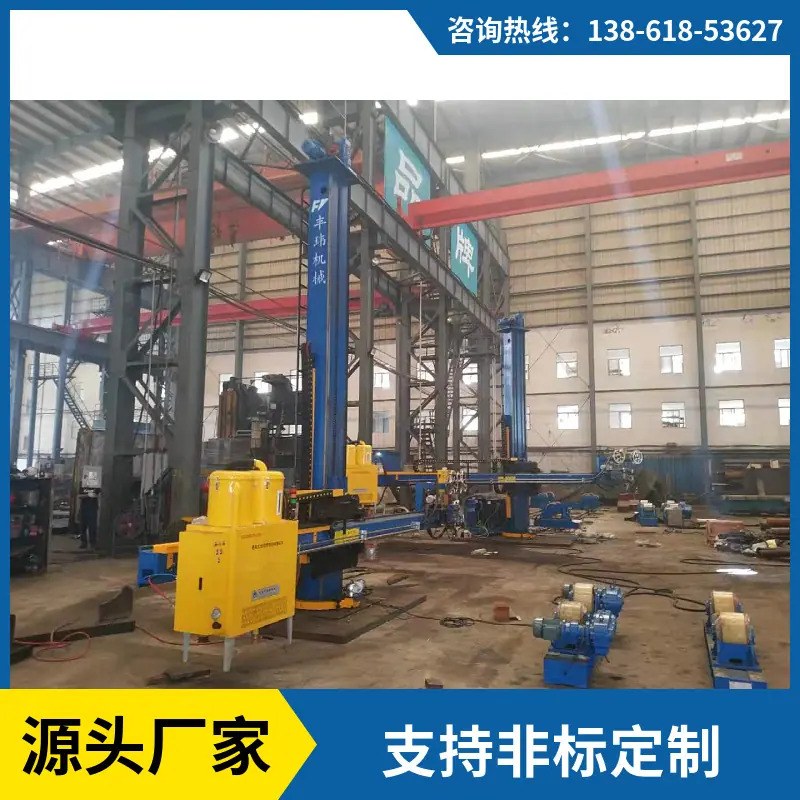

1. El equipo se compone principalmente de un manipulador de soldadura tipo columna y un dispositivo de control eléctrico.

1.1. El manipulador de soldadura consta de un brazo transversal, una columna, un mecanismo de elevación, un mecanismo telescópico del brazo transversal, un mecanismo de rotación de la columna, un mecanismo de desplazamiento del carro, un mecanismo de ajuste fino del cabezal y un control eléctrico.

1.2. Tanto las columnas como los travesaños son vigas rectangulares de doble vía, y los rieles guía son de acero 45. Tras la soldadura, las columnas y los travesaños se someten a un recocido para aliviar la tensión y posteriormente se mecanizan para garantizar una alta precisión.

1.3. La columna es un mecanismo de elevación de brazo transversal, accionado por un motor que impulsa el reductor de tornillo sin fin y la cadena dentada. Un extremo de la cadena está conectado a la guía del brazo transversal y el otro extremo está fijado al hierro de equilibrio de la columna. El movimiento de elevación y descenso del brazo transversal se logra mediante el movimiento ascendente y descendente de la cadena.

1.4. Se instalan ocho grupos de asientos de polea en los lados superior e inferior, izquierdo y derecho del asiento guía. El asiento de polea adopta una estructura de eje excéntrico. La rueda guía y los rieles guía del brazo transversal y la columna están en contacto superficial "Ⅱ". La excentricidad de la rueda guía es ajustable, lo que garantiza que la extensión horizontal y la elevación vertical del brazo transversal se realicen con suavidad y sin vibraciones.

1.5. El movimiento horizontal del brazo transversal se logra mediante el motor de CA que impulsa la cremallera a través del reductor de tornillo sin fin. La velocidad de avance telescópico se ajusta continuamente entre 100 y 1000 mm/min.

1.6. El mecanismo de ajuste fino transversal del cabezal de soldadura permite ajustar la posición relativa entre el cabezal y la soldadura en cualquier momento durante el proceso de soldadura.

1.7. La extensión y la elevación del brazo horizontal se realizan mediante cadenas de arrastre de ingeniería, que son simples y estéticas.

1.8. Esta máquina está equipada con un carro que se puede mover eléctricamente para realizar el movimiento eléctrico de la máquina operativa.
