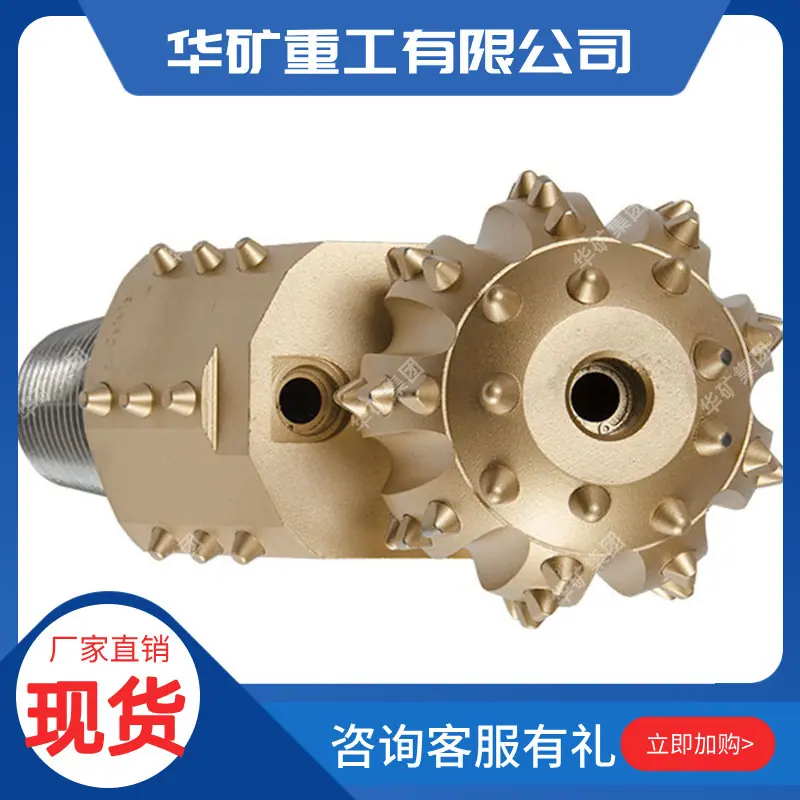

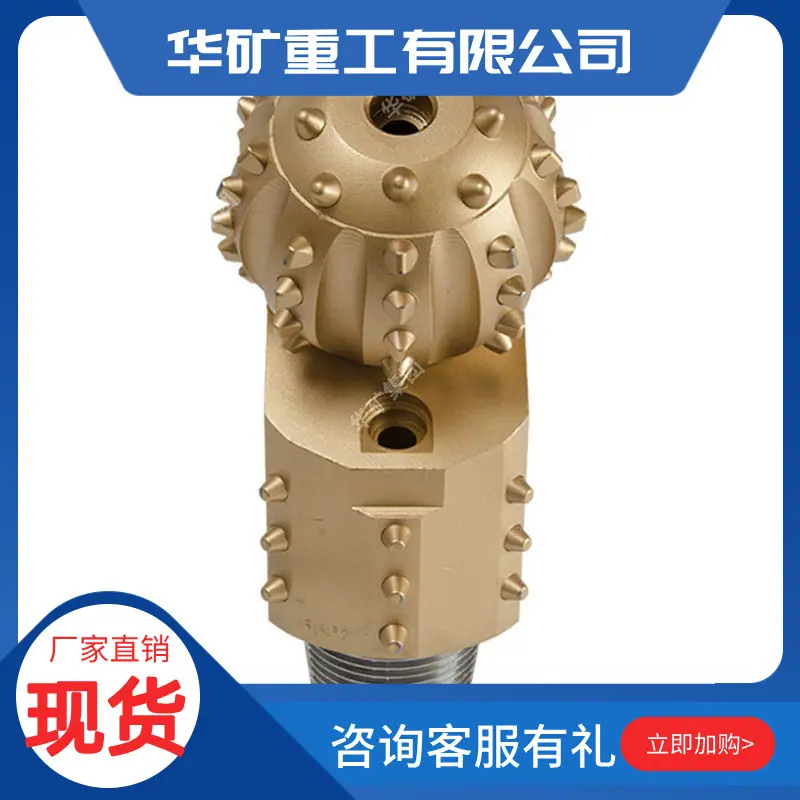

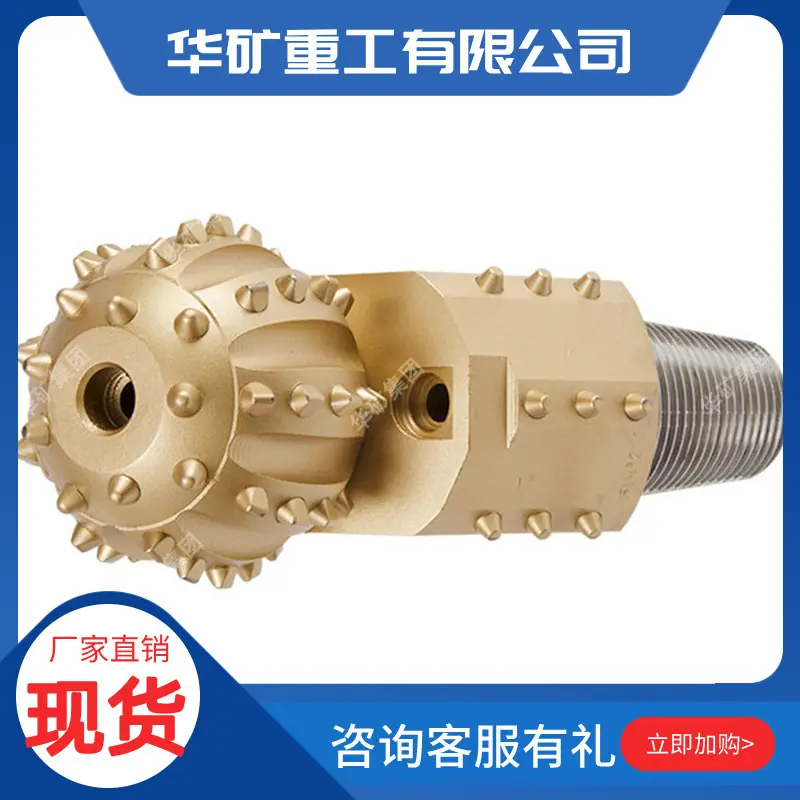

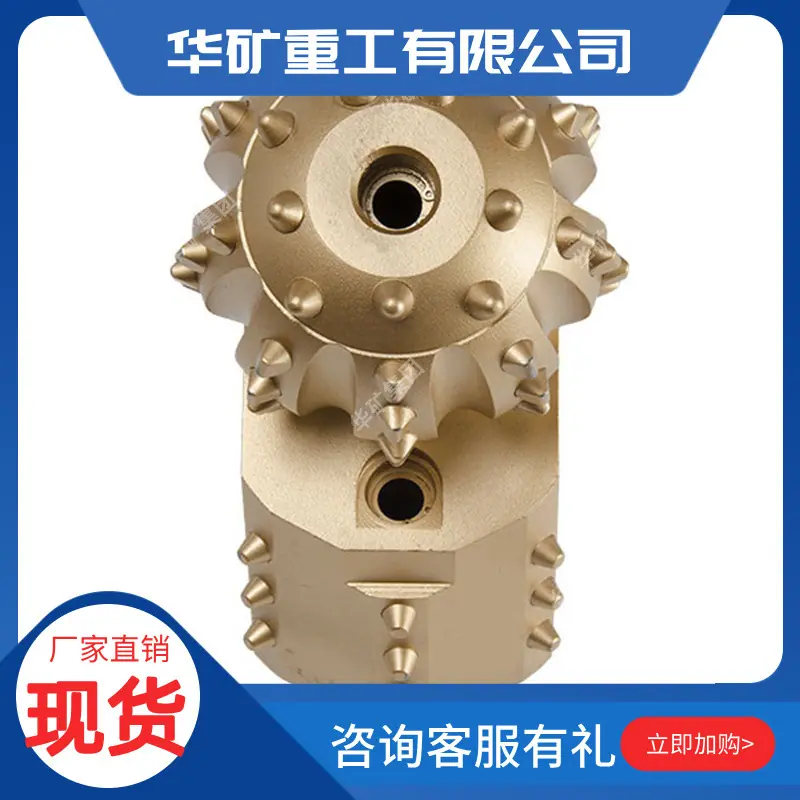

I. Descripción general
La parte superior de la broca de cono simple utiliza dientes de diamante compuesto para prolongar su vida útil. La nueva estructura hidráulica mejora la capacidad del sistema hidráulico para limpiar el cono y el fondo del pozo, optimizando así el flujo de fondo. Los dientes de calibración del cuerpo de la broca utilizan dientes de cabeza esférica de calibre de corte activo de gran diámetro, lo que le proporciona una buena protección de la broca y una función de marcado posterior.
2. Características estructurales
Adopta la forma de cojinete deslizante, la superficie del eje de la palma de los dientes está revestida con una capa de aleación y el orificio interior de la rueda dentada está plateado para mejorar la capacidad de carga y la capacidad antiagarrotamiento.
Los dientes compuestos de diamante están dispuestos en la superficie de contacto del engranaje donde los dientes están severamente desgastados.
El sistema hidráulico adopta una estructura de orificio de agua principal y auxiliar, utilizando dos juegos de boquillas para limpieza por chorro y difusión, con alta eficiencia de perforación.
Los dientes de aleación de protección de diámetro activo están incrustados en el cuerpo de la palma, lo que hace que la broca tenga una buena protección de diámetro y funciones de marcado posterior.
3. Parámetros de perforación recomendados
|
Estrato aplicable |
Modelo de broca |
Presión de perforación |
Velocidad de rotación (rev/min) |
|
Formaciones blandas con baja resistencia a la compresión y alta perforabilidad, como lutitas blandas, areniscas sueltas, rocas salinas, calizas blandas, etc. |
437 |
0,25-0,5 |
160-60 |
|
Baja resistencia a la compresión, formaciones blandas a medias, como pizarra, roca salina, arenisca, caliza blanda, yeso, etc. |
517 |
0,25-0,5 |
160-60 |
|
Baja resistencia a la compresión, medio blando, con formaciones intermedias abrasivas duras, como pizarra dura, yeso duro, piedra caliza blanda, arenisca, dolomita intermedia, etc. |
537 |
0,25-0,5 |
140-60 |
|
Estratos de dureza media y alta resistencia a la compresión, como pizarra dura, caliza, arenisca, etc. |
617 |
0,25-0,5 |
140-60 |
|
Tiene capas intermedias abrasivas duras, como pizarra dura, pasta dura, piedra caliza blanda, dolomita, etc. |
637 |
0,25-0,5 |
140-60 |
Nota: Los límites superiores de los rangos de velocidad y presión de perforación recomendados en la tabla no se pueden utilizar simultáneamente.
4. Modelos principales
|
Tamaño de la broca |
Modelo de broca |
|
|
pulgada |
mm |
|
|
4 1/4 |
104.8 |
GYD537, GYD617 |
|
4 5/8 |
117.5 |
GYD517, GYD537, GYD617 |
|
4 3/4 |
120.7 |
GYD517, GYD537, GYD617, GYD637 |
|
6 |
152.4 |
GYD437, GYD517, GYD537, GYD617, GYD637 |
