Vibrador Neumático para Concreto Frz50 en Venta, Vibrador Neumático para Concreto Frz50 Fácil de Usar

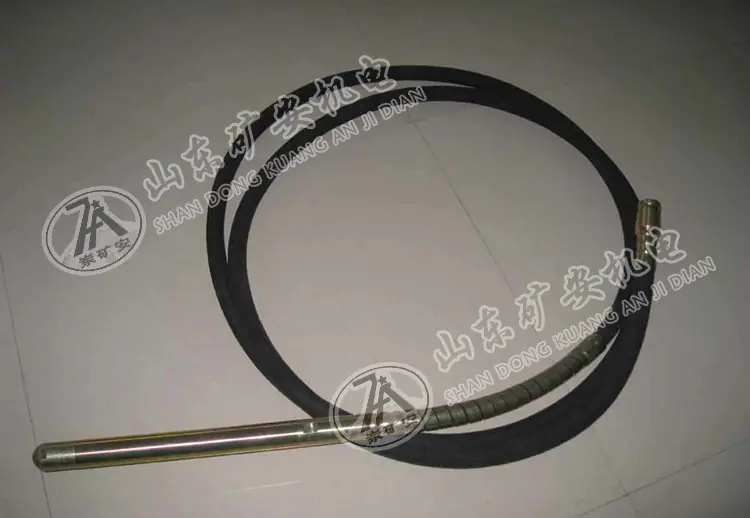

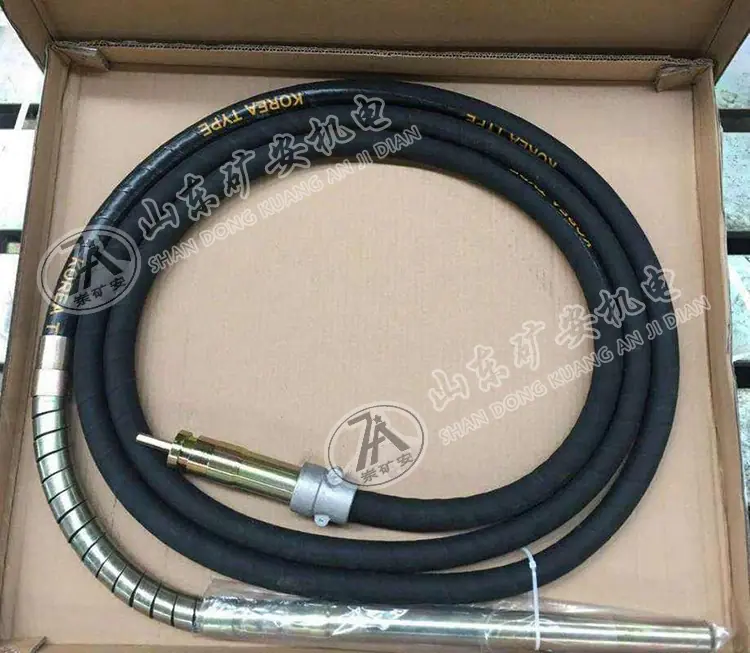

El vibrador neumático de hormigón FRZ (también conocido como: varilla vibradora neumática) se utiliza principalmente para vibrar el hormigón en minas, túneles, puentes, grandes proyectos y subterráneos. Tiene las características de tamaño pequeño, alta frecuencia de vibración, fácil inserción en el hormigón, etc., especialmente el dispositivo de conexión mejorado, operación más fácil, no limitado por la fuente de alimentación, la humedad y otras condiciones, especialmente en lugares que requieren protección contra explosiones, tiene una seguridad y confiabilidad insustituibles en comparación con los vibradores eléctricos.

El vibrador se divide en dos partes: potencia y vibración. La parte de potencia adopta un motor neumático de paletas, y el cabezal del eje flexible de la varilla vibratoria se inserta flotante en el manguito de conexión en el cabezal del eje del motor neumático. Después de insertar el manguito exterior en la varilla vibratoria, se aprieta el mango y se integra.

Parte del motor neumático: Está compuesto por rotor, cilindro, tapas de extremo superior e inferior, cojinetes, etc. Este motor neumático adopta el tipo de soplado lateral de preadmisión. El aire comprimido entra en el cilindro desde el conducto de aire principal del cilindro, empuja las paletas y acciona el rotor para que funcione y trabaje.

Hay 8 orificios de entrada de aire Φ6 en el conducto de aire principal del cilindro, y el escape utiliza 32 orificios de escape Φ5 que están escalonados entre sí, para que las paletas se desgasten uniformemente.

Para aumentar relativamente el ancho de la pala y extender la vida útil, las cinco ranuras radiales divididas equitativamente en el rotor se fresan en ranuras de arco R75, y las palas se instalan en las ranuras.

Las tapas de los extremos superior e inferior del motor neumático están instaladas respectivamente con rodamientos radiales de bolas 203, 305 y rodamientos axiales de bolas 51205 para soportar fuerza radial y par axial. Toda la máquina tiene una estructura compacta y sellada, lo que puede garantizar eficazmente la fiabilidad, estabilidad y vida útil de la transmisión del motor neumático.

Parámetros técnicos/de rendimiento principales:
Diámetro del vibrador: 50 mm
Longitud total: 6000 mm
Potencia: motor neumático de paletas
Velocidad nominal: 3000 rpm
Utilice presión de aire: 4~5 kg/cm²
Consumo de aire: 1,5 metros cúbicos/minuto
Diámetro interior de la manguera de entrada de aire: 25 mm
Frecuencia de vibración (en el aire): 3000 veces/minuto
Amplitud menor (en el aire). >10 mm
Peso total: 27 kg
