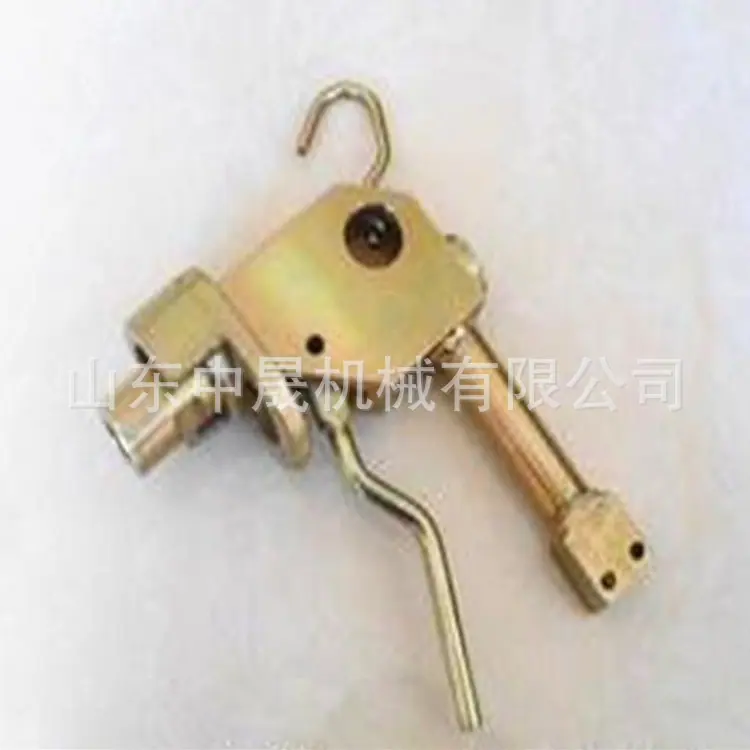

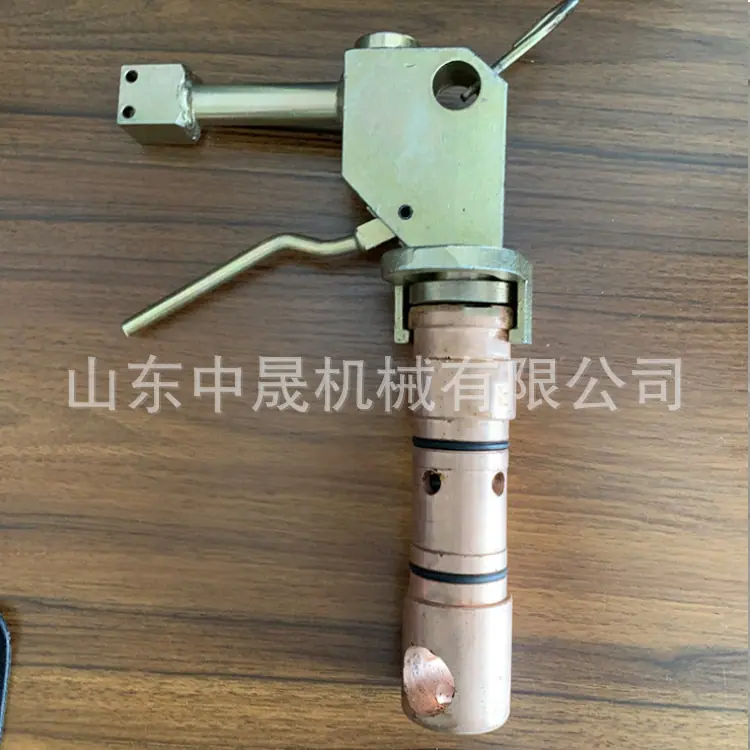

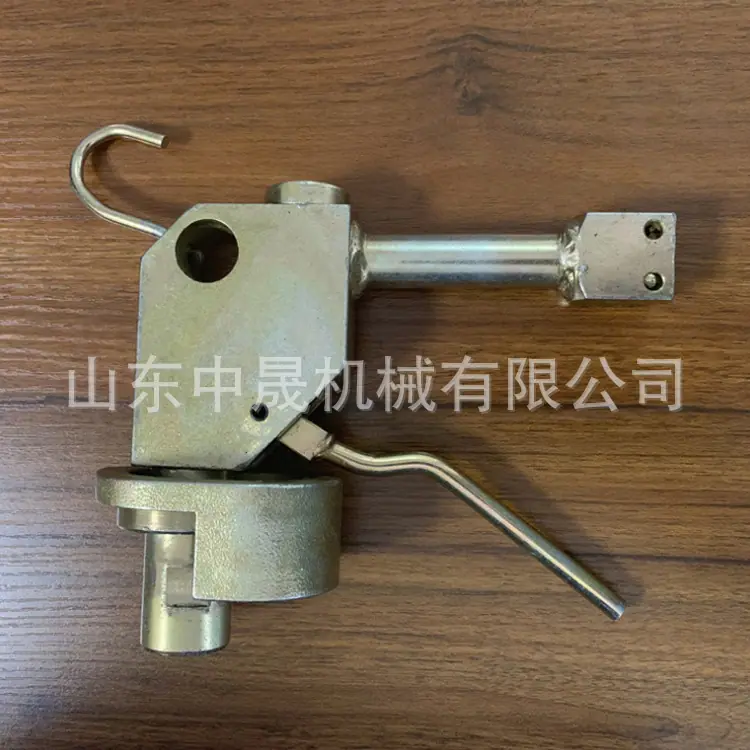

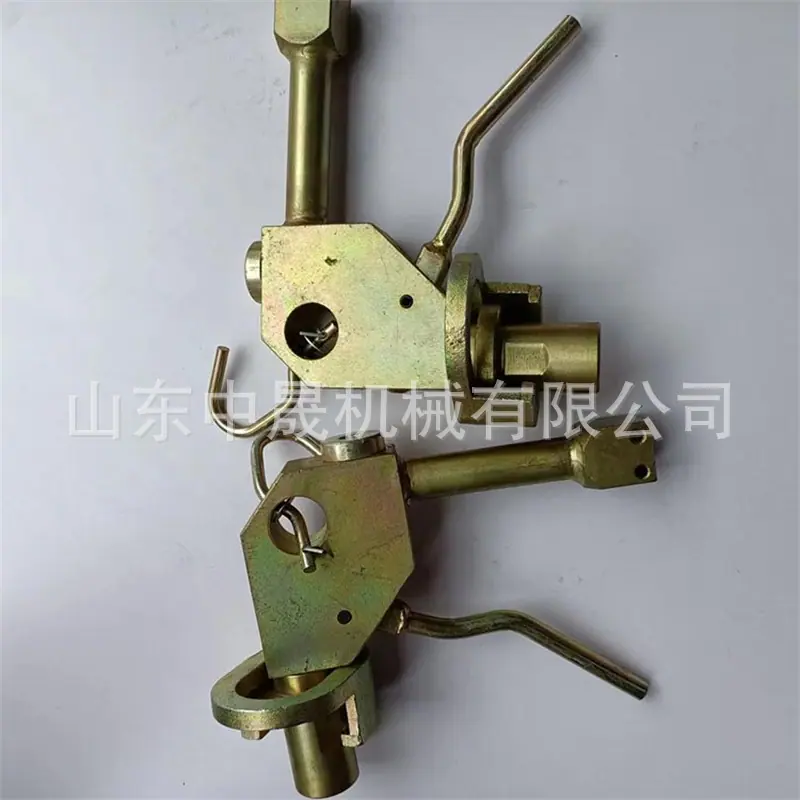

Pistola de inyección de tres válvulas para mina de carbón, pistola de inyección con puntal hidráulico simple, pistola de inyección con soporte mecánico DZ-Q1

Principio de funcionamiento de la pistola de inyección DZ-Q1:

Una pistola de inyección de líquido utilizada en un puntal hidráulico simple para minería, que incluye: cuerpo de válvula, manguito de bloqueo, manija, varilla eyectora, manguito de aislamiento, asiento de válvula unidireccional, bola de acero, resorte, tornillo de compresión y salida de líquido. Se utiliza una junta para conectar la tubería de entrada de líquido en el extremo trasero del cuerpo de la válvula. La manija está conectada al cuerpo de la válvula mediante un pasador. El manguito de aislamiento, el asiento de válvula unidireccional, la bola de acero y el resorte se instalan secuencialmente en la parte trasera del cuerpo de la válvula. Hay un tanque de líquido en el cuerpo de la válvula, y el exterior del tanque de líquido está sellado por una placa de sellado. Hay un orificio de líquido delantero en la parte delantera del cuerpo de la válvula, y se proporcionan un orificio de líquido trasero y una ranura de flujo de arco semicircular en el manguito de aislamiento. El orificio de líquido delantero y el orificio de líquido trasero Los orificios están conectados a través del tanque de líquido, la tecnología de procesamiento es relativamente simple y tiene las características de estructura compacta, pequeño volumen y buen rendimiento de sellado.

Características del producto de la Pistola dispensadora DZ-Q1:

⑴ Al llenar el soporte con líquido y medir la presión dentro del soporte, se puede evitar que el líquido dentro del soporte gotee; la presión se mantiene estable, asegurando eficazmente la seguridad del soporte;

⑵ Puede despresurizar automáticamente, prueba de presión de llenado único exitosa, operación relativamente conveniente;

⑶ Estructura simple, pocas juntas, rendimiento confiable
