Ajustador de Almohada Cuadrada Hidráulica Portátil para Ajustar la Distancia entre Rieles Yfz-80 Ajustador de Almohada Cuadrada Hidráulica

Introducción del producto de almohada cuadrada hidráulica:

La traviesa cuadrada hidráulica es una máquina que ajusta la distancia y el ángulo entre traviesas. Adopta una estructura de gato hidráulico portátil y ofrece las ventajas de una baja intensidad de trabajo, alta eficiencia operativa, ahorro de mano de obra y esfuerzo, fácil transporte, compatible con traviesas de hafnio y de madera, y un uso seguro y fiable.

Principio de funcionamiento de la almohada cuadrada hidráulica:

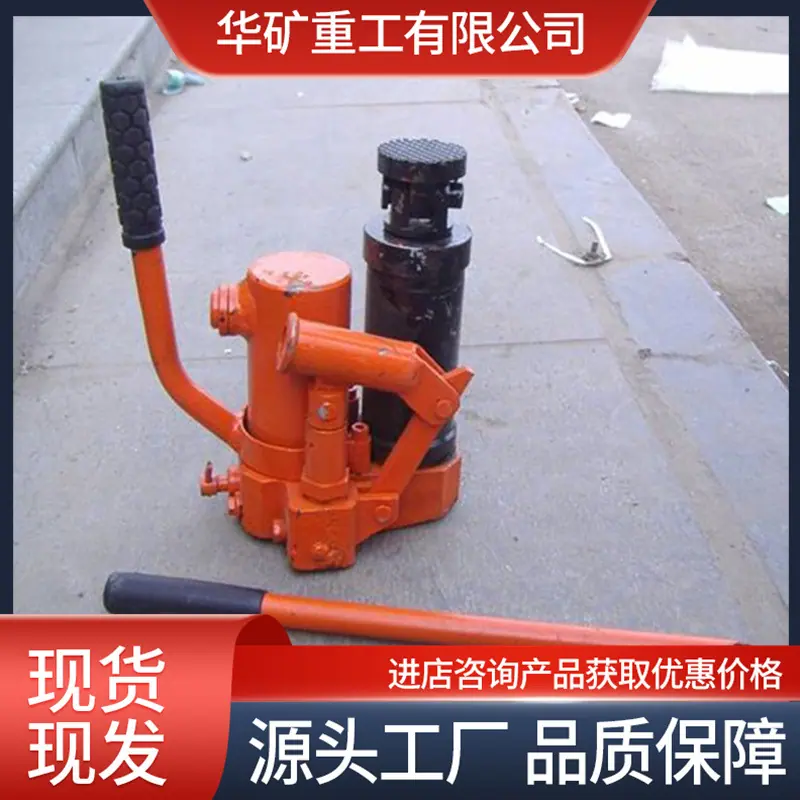

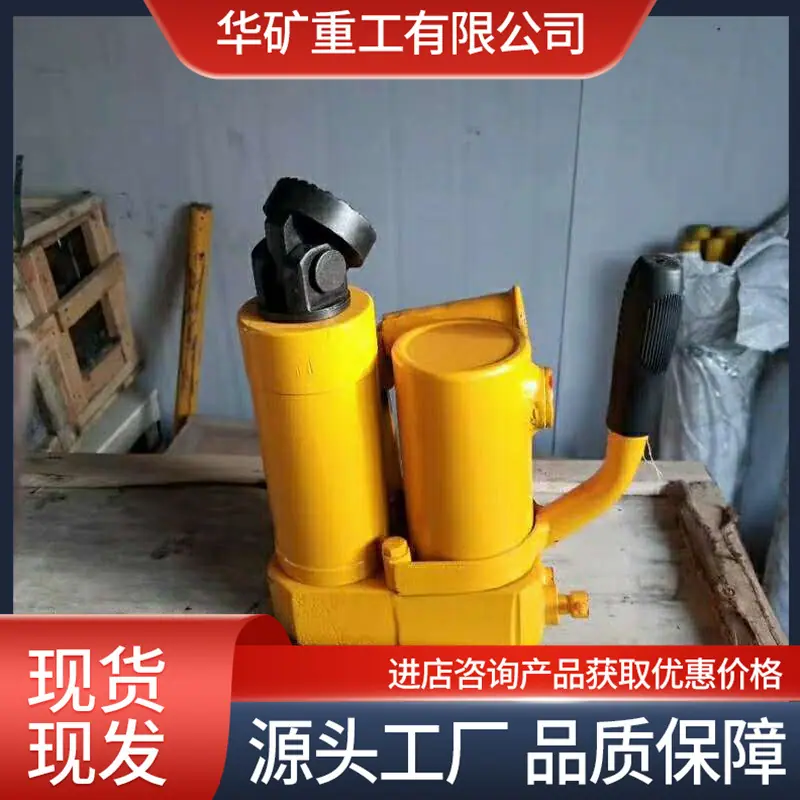

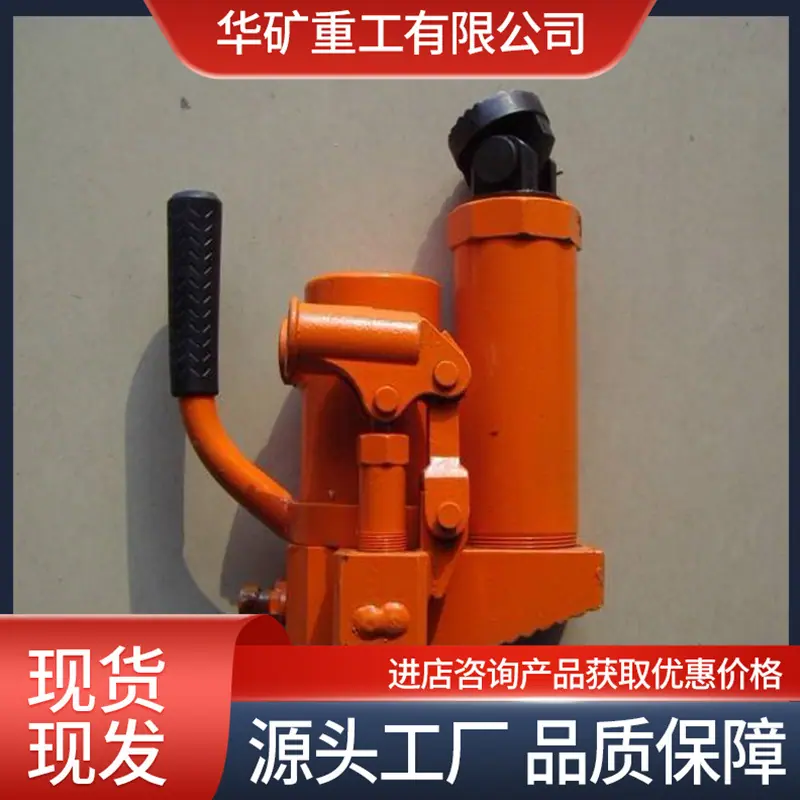

El cabezal hidráulico cuadrado se compone de un cilindro de aceite de trabajo, una bomba de aceite de émbolo, un tanque de aceite, una válvula de descarga, un asiento del cilindro de aceite y un cabezal móvil. Su estructura adopta el principio de un gato hidráulico. El cilindro de aceite de trabajo está compuesto por un pistón, un anillo de pistón, un cilindro de aceite, un anillo de sellado, un resorte de retorno, un conector y otras partes principales. Cuando el aceite a alta presión ingresa al cilindro de aceite desde la válvula de descarga de la bomba de aceite, el pistón se empuja para moverse a lo largo de su eje. Después de abrir la válvula de descarga, el pistón se restablece automáticamente bajo la acción del resorte de retorno. Su carrera de trabajo está controlada por las dimensiones estructurales. La bomba de aceite de émbolo se compone de un núcleo de bomba, un manguito de bomba de aceite, una copa de cuero, un anillo de sellado y un cuerpo de válvula. El cuerpo de la válvula es una combinación de dos válvulas unidireccionales de tipo bola, que tienen las funciones de succión y descarga de aceite. La válvula de descarga completa la función de apertura de la válvula empujando la bola de acero con el vástago de la válvula. El tanque de aceite, el cilindro de aceite, la bomba de aceite de émbolo, etc. están todos conectados al asiento del cilindro mediante roscas, y el cabezal móvil está conectado al conector en el extremo del cilindro de aceite, que se puede inclinar hacia arriba y hacia abajo para cumplir con los requisitos de la inclinación lateral de la almohada.

Parámetros del producto de almohada cuadrada hidráulica:

1.Monto del ajuste:       130 milímetros

  Conector controlable ajustable    130 milímetros

2. Fuerza máxima de la almohada cuadrada: (la presión nominal del aceite es de 39 MPa) 80-150 KN

3. Fuerza de operación del mango general 200~270 N

4. Masa (sin barra de elevación): 10,5 kg

5. Dimensiones: 275 mm × 220 mm × 233 mm
