Dispositivo de Soporte Temporal a Bordo Operación Estable Área de Soporte Grande Dispositivo de Soporte Temporal a Bordo Zlj-20

Actualmente, el soporte de anclaje se utiliza ampliamente en la excavación de túneles en minas de carbón en mi país. Es necesario realizar un soporte temporal antes del soporte de anclaje. Este método suele emplear múltiples vigas de exploración frontales que se cuelgan a lo largo del túnel sobre las varillas de anclaje soportadas por la placa superior para explorar el área superior vacía. Esto contribuye a proteger la placa superior y a prevenir el colapso del techo, lo que podría causar lesiones personales y accidentes mortales.

Las desventajas de este método de soporte son:

1、El apoyo de la viga de exploración frontal al área superior vacía es un apoyo pasivo, sin fuerza de apoyo inicial y con poca seguridad.

2、La viga de exploración frontal está en contacto puntual o lineal con la placa superior y no puede proporcionar protección efectiva para el área superior vacía.

3、El proceso de operación es complicado, se requiere movimiento manual, la intensidad de mano de obra es alta, la velocidad de soporte temporal es lenta y la eficiencia es baja.

4. Los operadores deben ingresar al área superior vacía para realizar operaciones de montaje, lo que representa un gran riesgo para la seguridad.

Principio estructural del dispositivo de soporte temporal aerotransportado:

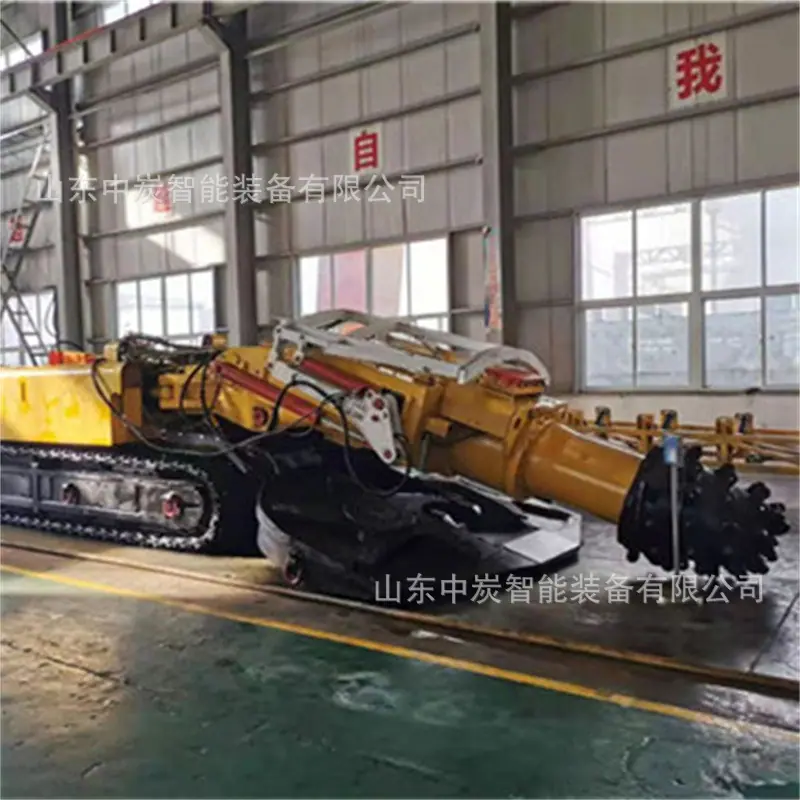

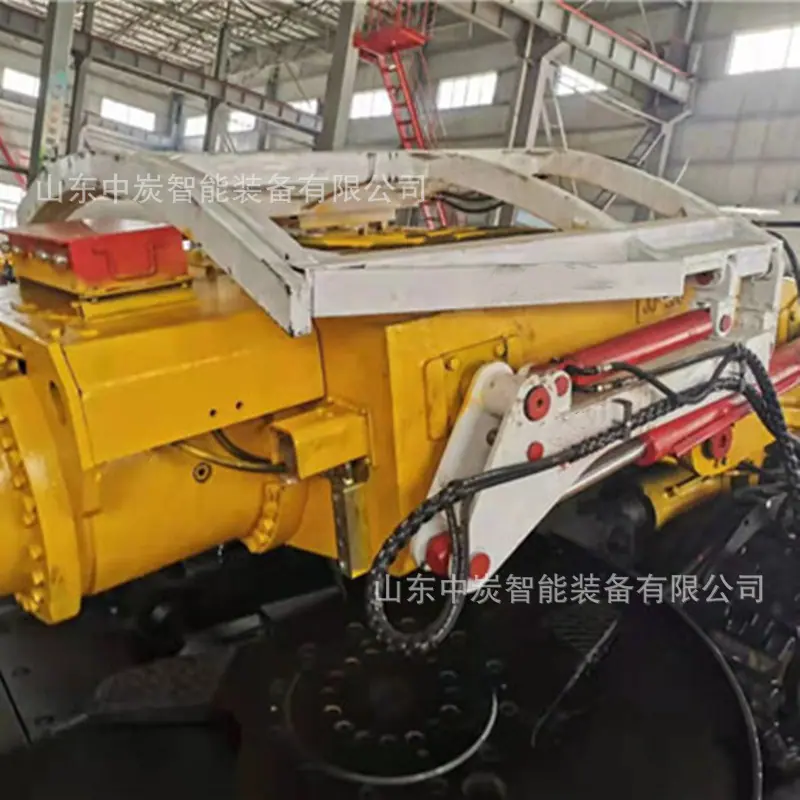

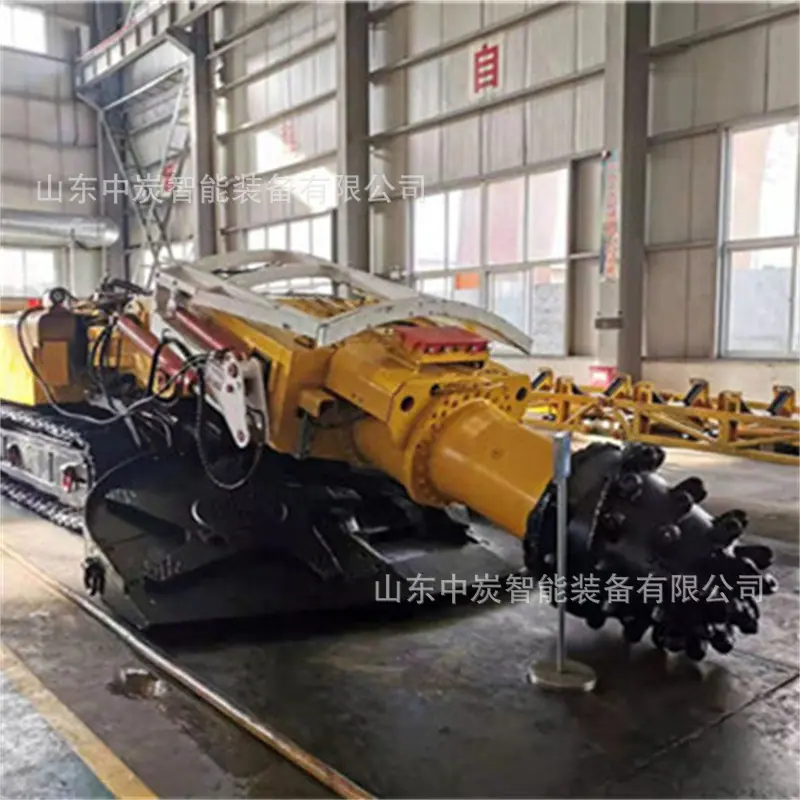

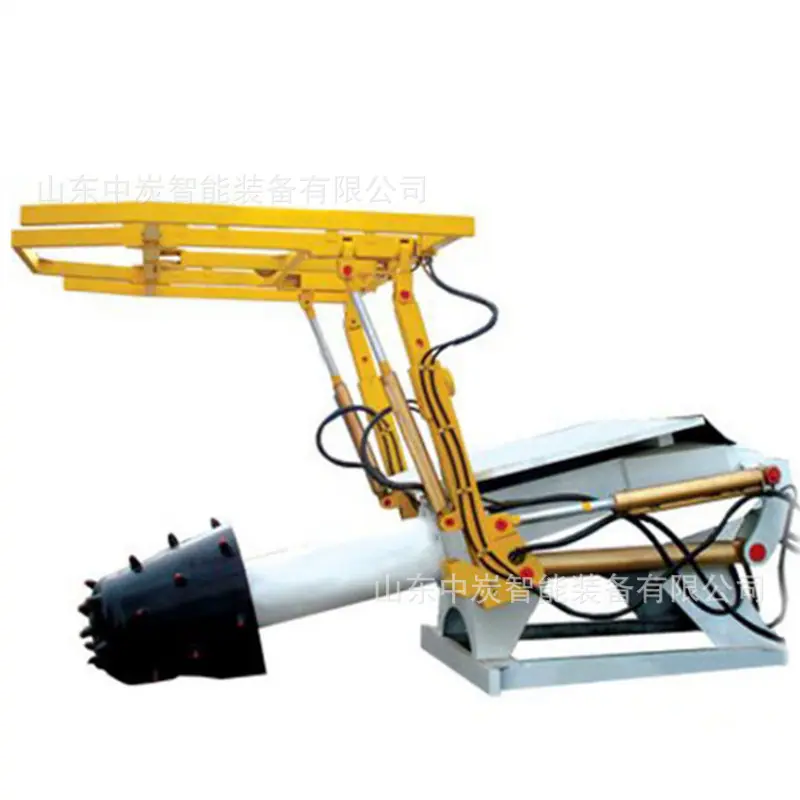

El dispositivo de soporte temporal a bordo se compone de un mecanismo de biela, como una viga superior, un cilindro de soporte y un cilindro giratorio. El sistema de propulsión utiliza el sistema hidráulico de la tuneladora. Durante el funcionamiento de la tuneladora, el dispositivo puede retraerse y apilarse en la parte superior trasera de la sección de corte sin afectar la operación de corte de la tuneladora. La viga superior puede diseñarse como de una o dos capas, según las condiciones del túnel y las operaciones de soporte de pernos.

Ámbito de aplicación del dispositivo de soporte temporal aerotransportado:

⑴. Altura del túnel adaptable: 2400 mm a 4200 mm

5. Compatible con diversos tipos de tuneladoras, como S100, S150J, EBJ-120TP, EBJ-160, etc.
