El sistema de monitoreo de seguridad de la mina de carbón logra transmisión totalmente digital, posee funciones de autodiagnóstico y alerta temprana, permite la fusión de datos y su equipo de sistema de monitoreo tiene capacidades antiinterferencias, asegurando una operación más estable.

El sistema de monitoreo de seguridad utiliza una red en anillo Ethernet industrial + bus de campo como plataforma de transmisión de información para la mina. Todo el sistema aprovecha la plataforma Ethernet industrial y la tecnología de comunicación concurrente multi-maestro para mejorar aún más el nivel técnico del sistema en aspectos como la inmunidad a interferencias del equipo, el rendimiento en tiempo real, la confiabilidad, la estabilidad, la escalabilidad, el grado de protección, la digitalización, las aplicaciones de análisis de datos, la fusión de datos y las aplicaciones de nuevas tecnologías. Al mismo tiempo, el sistema cumple con los niveles requeridos para la inmunidad a interferencias (sobretensión, descarga electrostática, radiación de campo electromagnético de radiofrecuencia, ráfagas de pulsos transitorios eléctricos rápidos).

II. Estructura del Sistema

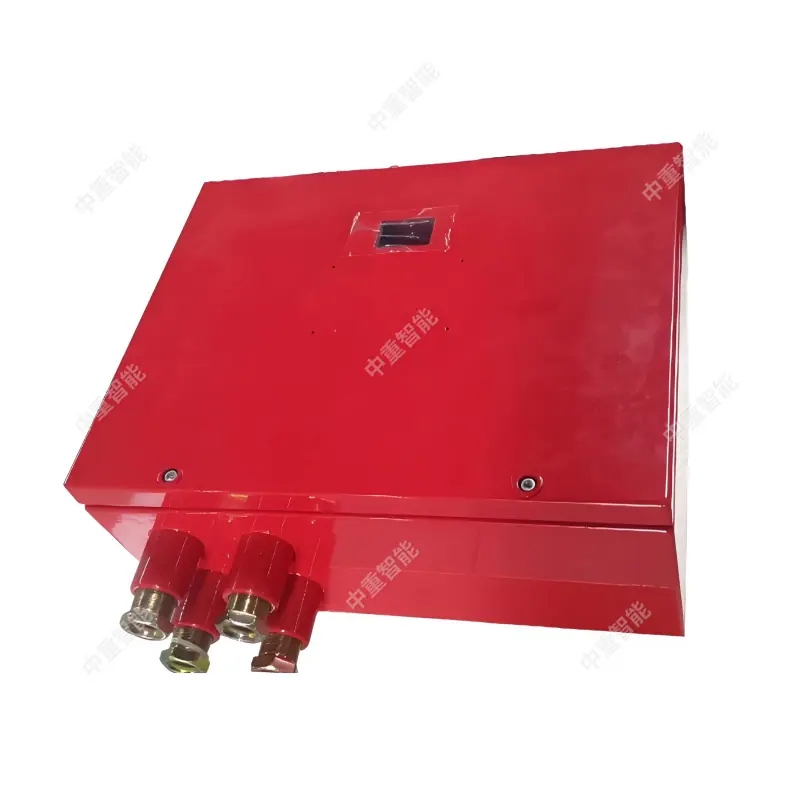

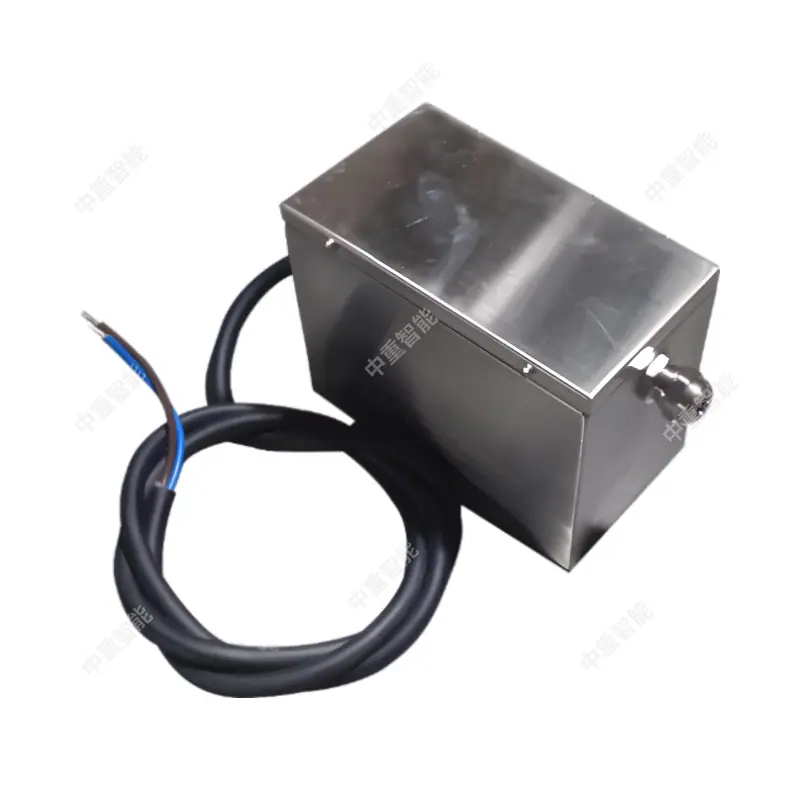

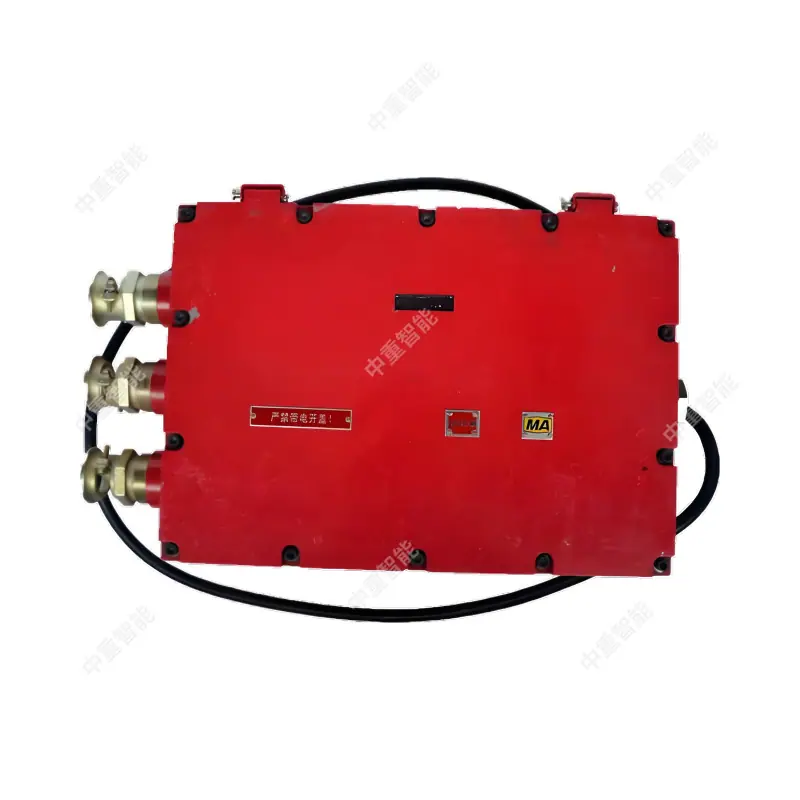

El sistema se compone principalmente de equipos como la parte de la estación central (máquina principal, máquina de respaldo, software de monitoreo, impresora, teléfono de grabación, fuente de alimentación UPS, protector contra sobretensiones), la parte de transmisión de datos (conmutador de red), la parte de adquisición de datos (subestación de monitoreo, controlador de área, fuente de alimentación a prueba de explosiones) y la parte de detección terminal (varios sensores, alarmas, dispositivos de corte de energía).

Debido al modo de procesamiento distribuido adoptado por el sistema de monitoreo de seguridad de la mina de carbón, puede aprovechar al máximo las ventajas de rendimiento de cada equipo componente, tiene una estructura simple, gran operabilidad y facilita el mantenimiento y la gestión diarios del sistema. La conexión troncal del sistema es una estructura de árbol, lo que hace que la instalación y la expansión sean simples. Por lo tanto, esta solución está diseñada con una estructura en capas, y su composición específica es

A. La estación base de monitoreo en tierra y los terminales de red, etc., son el núcleo de todo el sistema de monitoreo, responsables de tareas como la gestión de todos los equipos del sistema y los datos de monitoreo, la definición y configuración, la adquisición de datos en tiempo real, el análisis y procesamiento, el almacenamiento estadístico, la visualización en pantalla, la consulta e impresión, el control en tiempo real, la transmisión remota, la edición de pantalla y la comunicación en red. El terminal de red completa el intercambio remoto en tiempo real de la información de monitoreo del sistema, puede mostrar información de seguridad en la producción en formato de texto o gráfico, consultar diversos datos de informes y la información de monitoreo se puede mostrar cíclicamente en la pantalla grande de despacho. La estación base de monitoreo en tierra del sistema adopta una estructura completamente en red, facilitando la información de monitoreo en tiempo real, la información de imágenes y el intercambio de archivos;

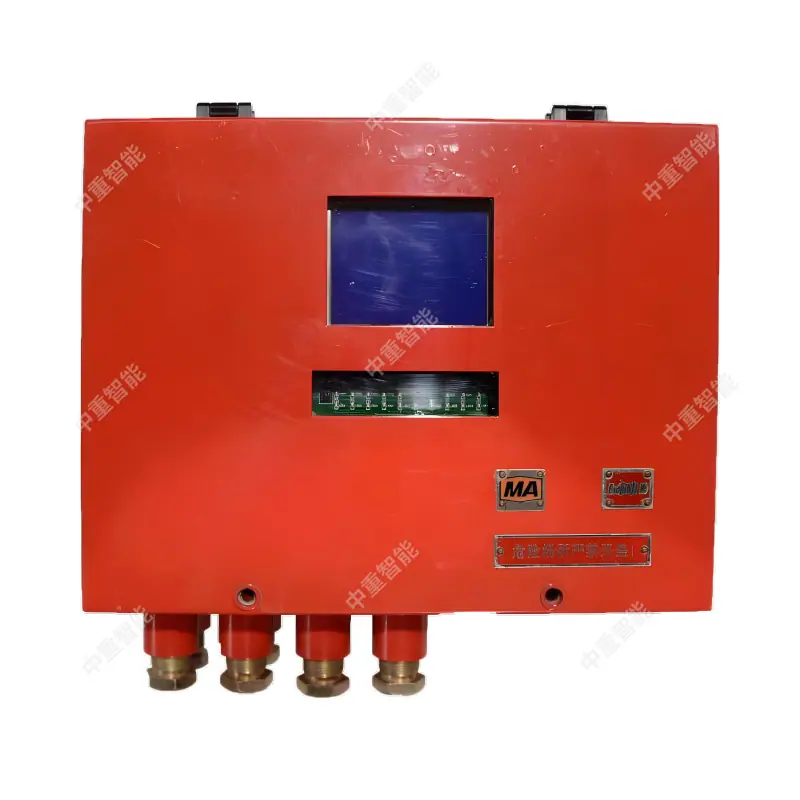

B. Subestación de monitoreo inteligente serializada. Principalmente responsable de la adquisición de datos de sensores, preprocesamiento de datos, visualización clasificada, alarma, control de apagado, comunicación de datos con la estación central de monitoreo en tierra, suministro centralizado de energía para los sensores conectados, etc.;

C. Varios sensores analógicos, sensores digitales, controladores de apagado y otros equipos son los dispositivos terminales de todo el sistema de monitoreo. Son responsables de la adquisición de datos físicos en cada punto de monitoreo, la visualización local, la alarma por exceder límites, la transmisión de señales, la ejecución de comandos de control desde la subestación de monitoreo, etc.
