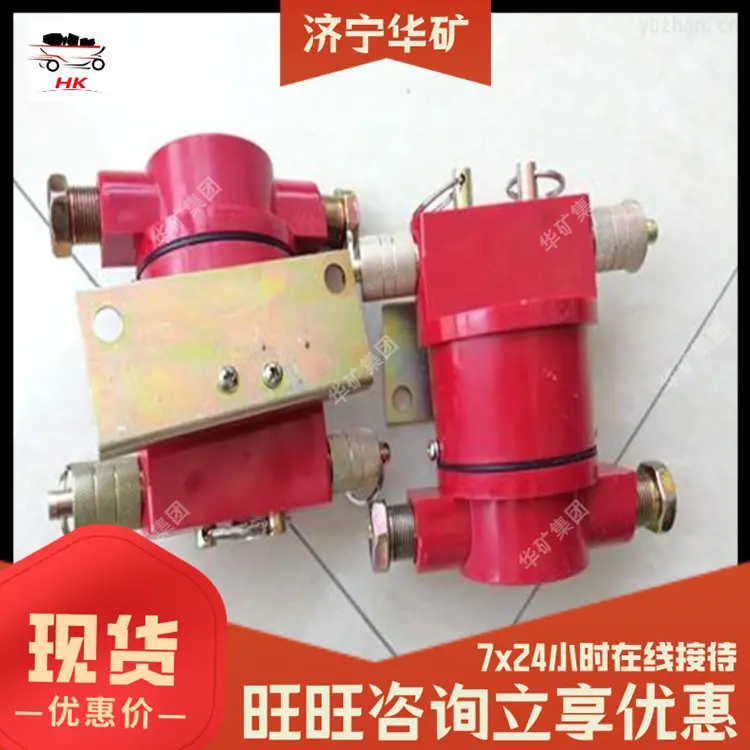

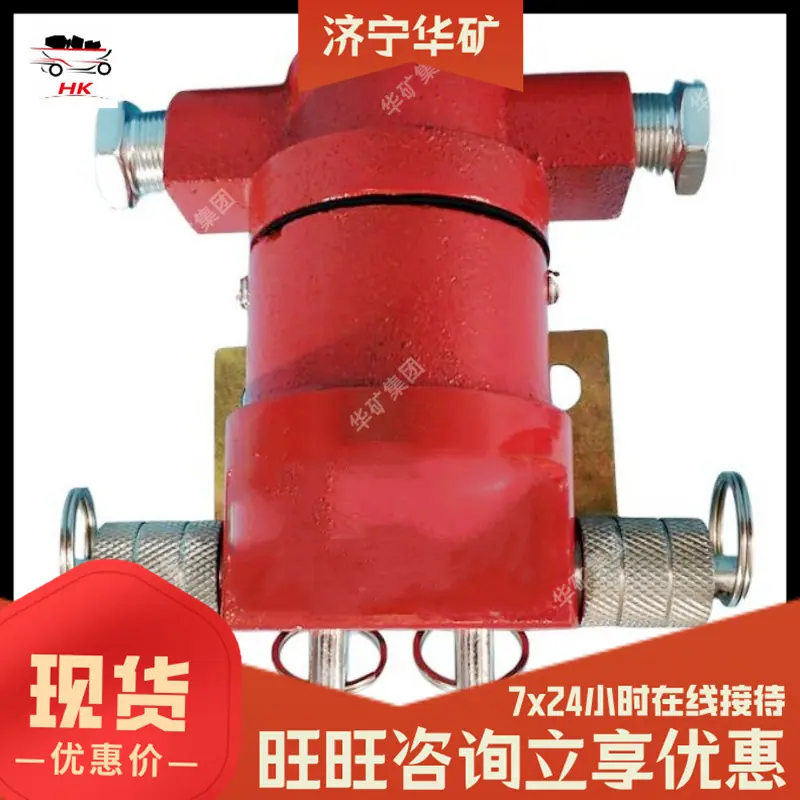

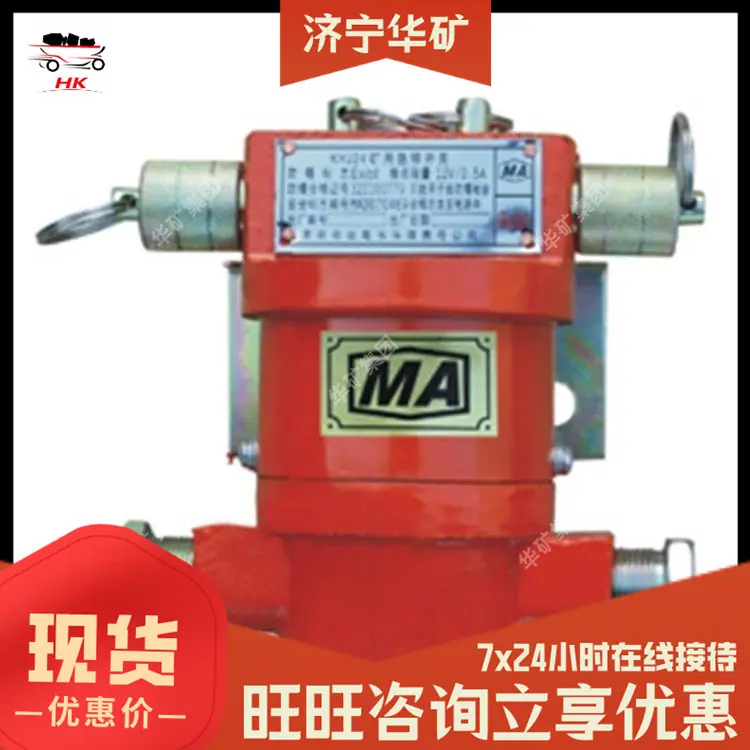

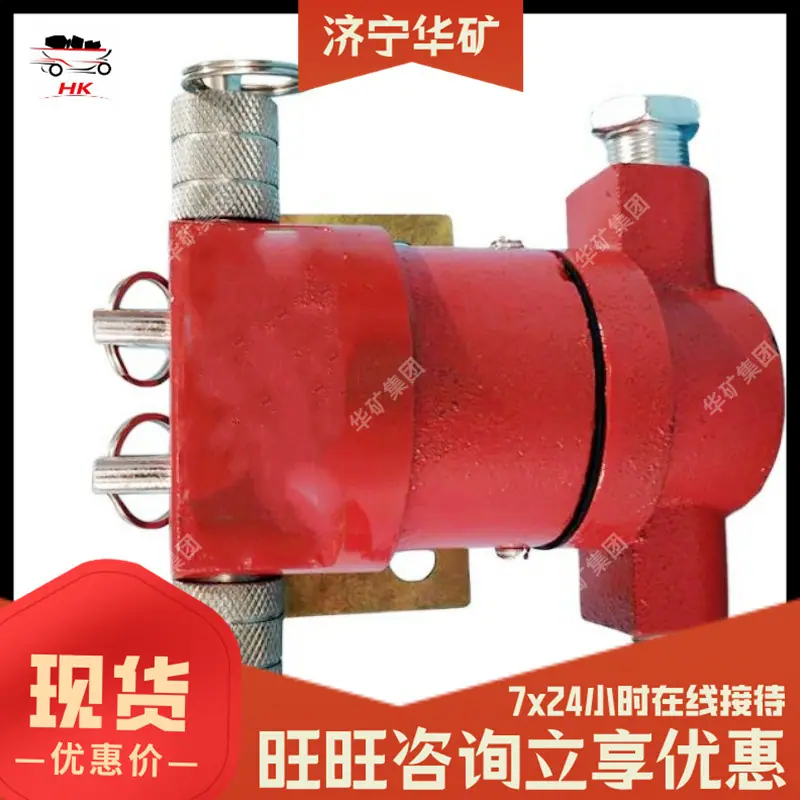

Khj0.5/12(a) Interruptor de Parada de Emergencia Antideflagrante para Minería Protección de Banda Interruptor de Parada de Emergencia Antideflagrante para Minería

Instrucciones de uso

principio de funcionamiento

Cuando ocurre una emergencia en el sitio, el cable de acero en el brazo del interruptor se puede conectar para activar el interruptor y emitir una señal de interruptor para alarma o apagado. La máquina tiene una señal de advertencia. Cuando el interruptor se activa, la señal de advertencia se voltea a una posición vertical. Después de eliminar la falla, presione la señal de advertencia y el interruptor de cable de tracción reanuda su estado de funcionamiento.

Ajuste de Instalación

1. El interruptor de cuerda de tracción debe instalarse a un lado de la pasarela peatonal en el sitio, uno cada 25-30 m;

2. Soldar el soporte de montaje al estante de cinta, y luego usar tornillos M10*40 para fijar el interruptor de cuerda de tracción al soporte de montaje;

3. Los interruptores de cuerda de tracción están conectados con cables de acero, y los dos extremos están fijados con cables de acero;

4. Para evitar que el cable de acero se cuelgue y active accidentalmente el interruptor, suelde un anillo de soporte cada 3 metros aproximadamente;

5. Se añade un perno de ajuste en cada extremo para fijar el cable de acero;

6. El cable de acero debe tener la tensión adecuada para asegurar que el interruptor de cable de tracción pueda accionarse suavemente y restablecerse de manera confiable.

Método de cableado

Esta unidad está equipada con un cable de protección de goma de tres conductores de 1,5 m de longitud con números de cable, y se puede cablear según la Figura 2.

Nota: Si el usuario necesita instalar accesorios como soportes, cables de acero, anillos de soporte, pernos de ajuste, etc., por favor especifíquelo al realizar el pedido.

Características de rendimiento

1. Esta máquina está hecha de fundición de aleación de aluminio, que tiene alta resistencia;

2. La superficie está rociada con plástico y la película de pintura tiene una fuerte adhesión;

3. La carcasa tiene un buen rendimiento de sellado y puede funcionar en condiciones adversas;

4. La estructura interna es un mecanismo de leva giratoria, que puede accionar la leva en ambas direcciones para iniciar la conversión del interruptor.

Parámetros técnicos

Método de reinicio: Tipo I automático, Tipo II manual

Número de contactos: Normalmente abierto, Normalmente cerrado

Capacidad de contacto: ≤AC380V 2A

Voltaje de Aislamiento: AC1000V Prueba 1 Minuto

Número de contactos de salida: un conjunto de contactos de conversión abiertos y uno cerrado

Fiabilidad: 10.000 operaciones sin problemas

Peso: 2 kg

Material: Aluminio fundido a presión, ligero, rápida disipación del calor, resistente al desgaste, fuerte adaptabilidad ambiental.

Temperatura ambiente -30+75℃

Humedad relativa no mayor al 85%
