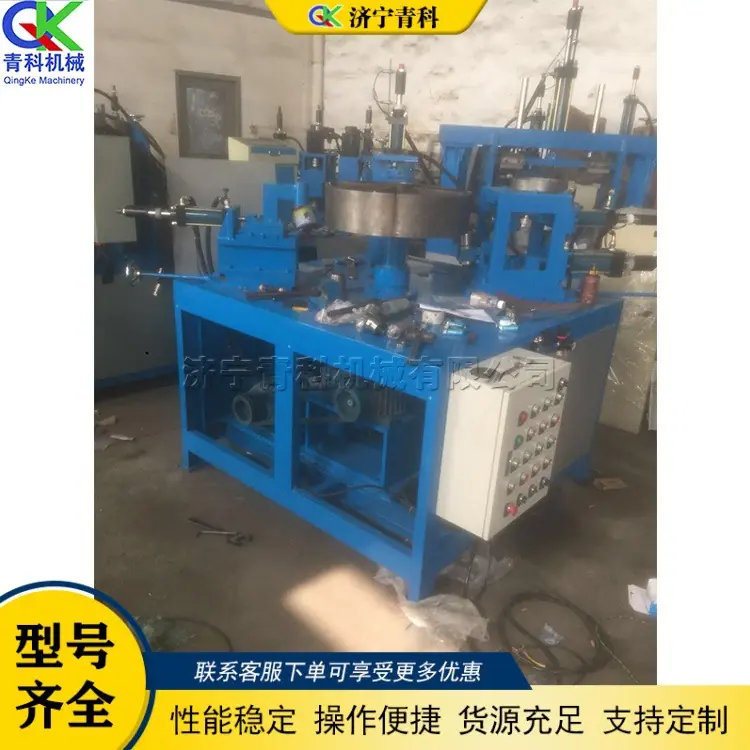

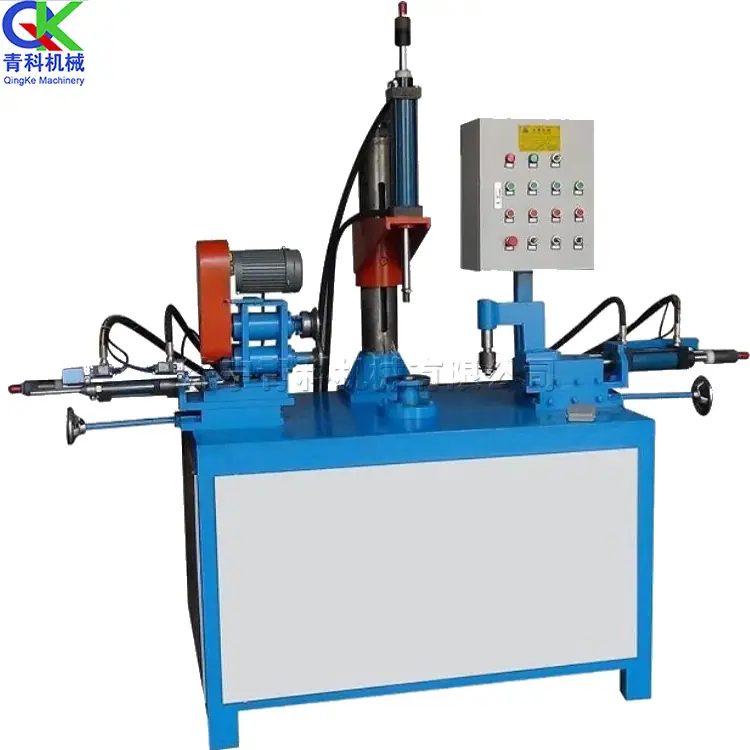

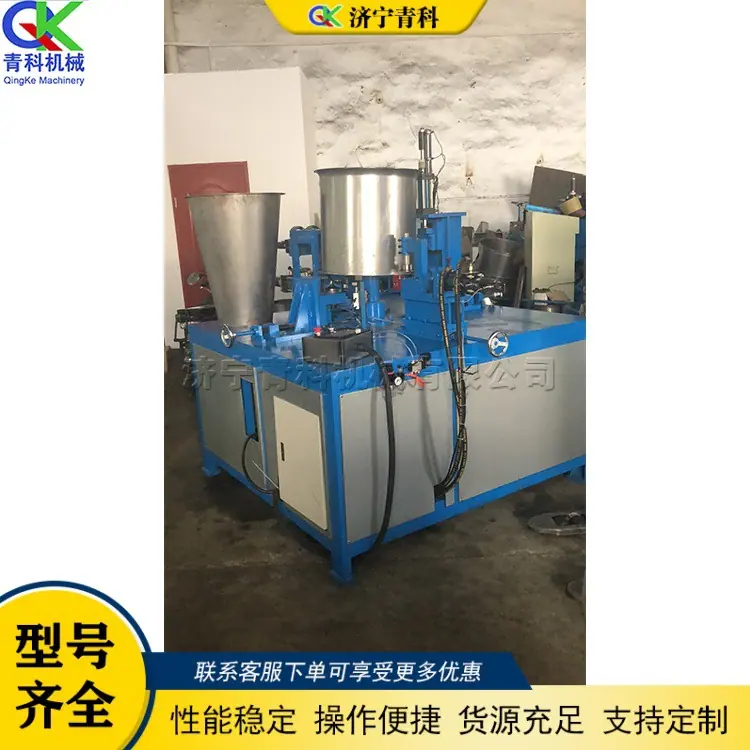

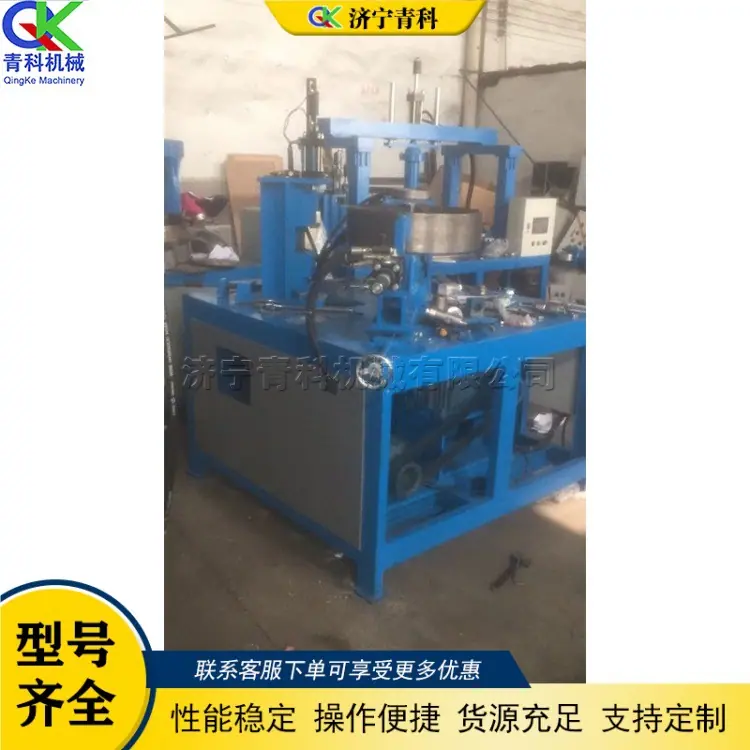

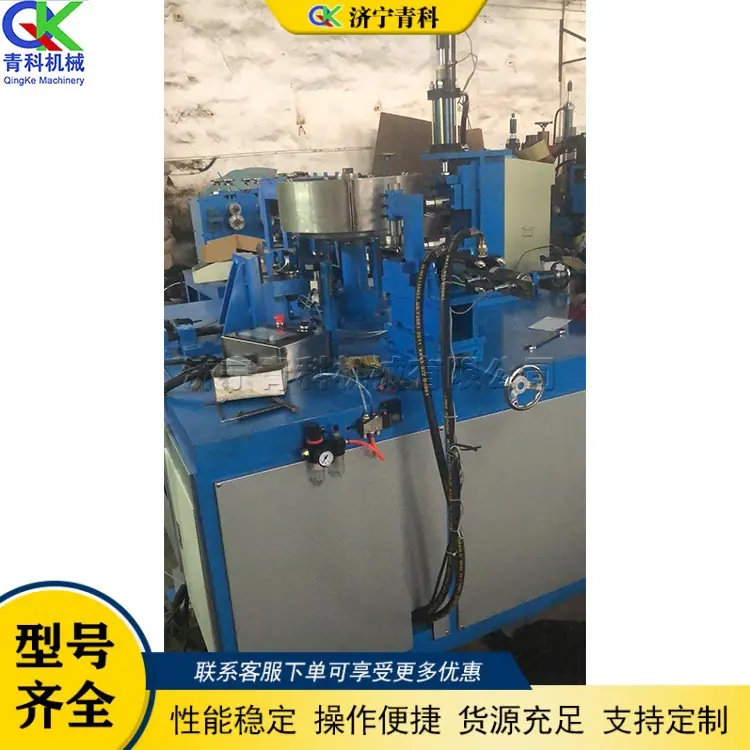

Equipamento de Chapa Metálica em Bobina de Aço Inoxidável Máquina Automática Hidráulica Circular de Rebitagem de Borda Equipamento de Selagem de Borda de Placa Redonda de Metal

1. O eixo principal da máquina de ondulação é acionado por um motor de freio, e a resposta de partida e parada é rápida e precisa, o que reduz o tempo de carga e descarga das peças de trabalho.
2. Os suportes de ferramentas de aparar e enrolar são dispostos horizontalmente. A posição longitudinal da roda de corte e da roda de enrolar pode ser ajustada manualmente para a altura necessária; de acordo com os diferentes diâmetros da peça de trabalho, a posição fixa frontal e traseira de todo o suporte de ferramenta instalado no slide pode ser ajustada pelo volante.
3. A estrutura de suporte da matriz é fixada em uma única coluna. De acordo com as diferentes alturas dos produtos enrolados, a posição de elevação da estrutura de suporte pode ser ajustada pelo volante na parte superior da coluna.
4. Os dois porta-ferramentas de conformação são acionados por cilindros hidráulicos para se moverem para frente e para trás. Um interruptor de deslocamento é instalado no porta-ferramentas para controlar a quantidade de avanço da roda de matriz de conformação.
5. A velocidade de trabalho do cilindro hidráulico pode ser ajustada pela válvula de aceleração, o curso operacional pode ser ajustado pela posição de trava da porca traseira do cilindro hidráulico e a pressão de trabalho pode ser ajustada pela bomba variável.
6. Durante a depuração, a tela de toque do PLC é usada para controlar o movimento único de cada mecanismo, substituindo os complicados interruptores de conversão externa. A operação é conveniente, os dados são intuitivos e visíveis, e o tempo de ajuste da máquina é economizado.
7. Ao executar operações de ciclo de aparar e ondular em lote, você precisa pressionar os botões de início em ambos os lados com as duas mãos ao mesmo tempo, e a máquina de ondulação pode concluir automaticamente um processo de operação. O fator de segurança é dobrado.
Escopo de aplicação:

É adequado para a conformação de produtos metálicos redondos por processos como flashing, chanfradura, prensagem, ondulação, bainha e prensagem de nervuras côncavas e convexas.

1. Espessura da parede da peça de trabalho: ≤2,0 mm

2. Altura da peça de trabalho: ≤300mm

3. Diâmetro da peça de trabalho: ≤600mm

4. Formato da superfície de formação da peça de trabalho: redondo

5. Formas de produção: aparar, enrolar, rebarbar, prensagem de nervuras, prensagem de bordas, encolhimento, etc., dois processos podem ser concluídos de forma independente ou automática em sequência.

6. Motor de freio: 3,7 kW

7. Motor da bomba de óleo: 2,2 kW

8. Peso total da máquina: cerca de 450Kg

9. Diferentes porta-ferramentas podem ser configurados de acordo com diferentes processos de moldagem, ou o modelo da máquina pode ser feito de acordo com a demanda.

1500*700*900
