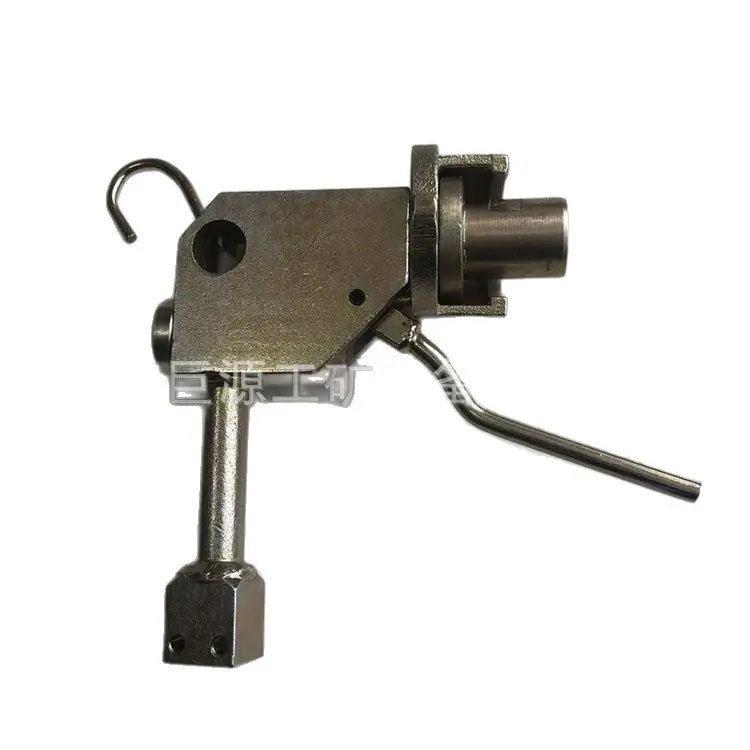

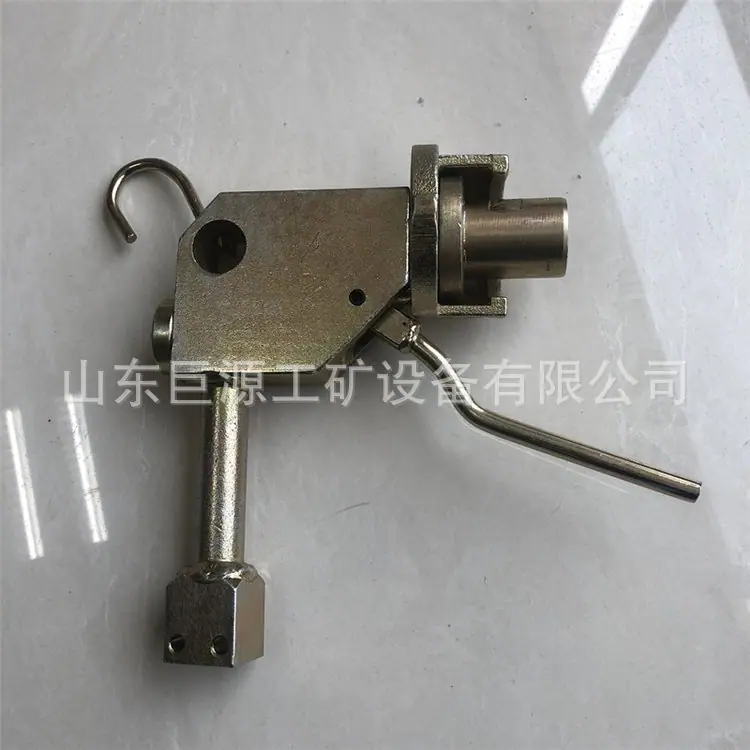

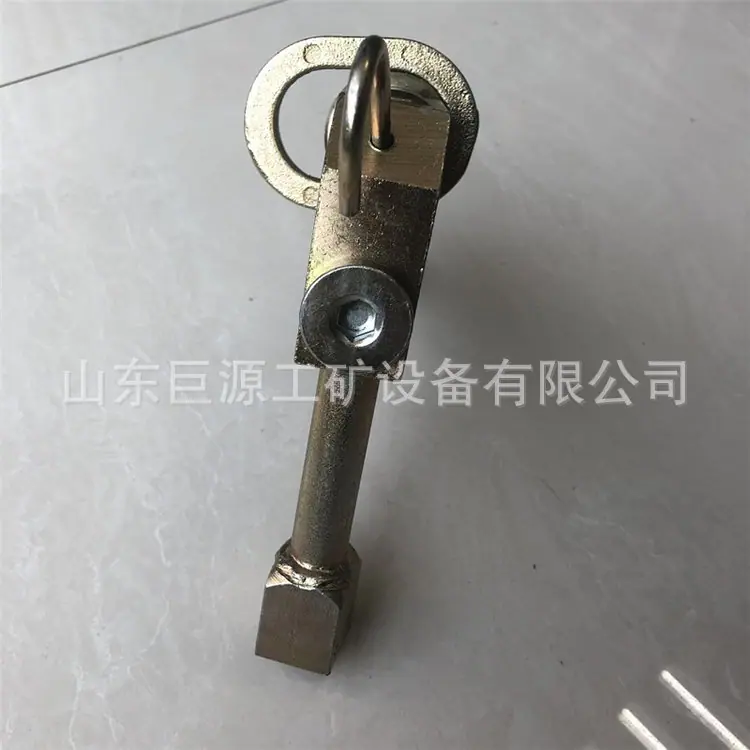

Pistola de Inyección de Líquido para Minería Dz-Q1 Es Fácil de Usar Pistola de Inyección de Líquido de un Solo Pilar Pistola de Inyección de Líquido Portátil de un Solo Pilar

Rendimiento técnico:
1. Presión de trabajo: 15-20 MPa
2. Fuerza de manipulación durante la inyección: 157 N
3. Medio de trabajo: emulsión
4. Peso de la pistola: 2KG
5. Principio de funcionamiento
La pistola de inyección de líquido utilizada para el puntal hidráulico simple para minería incluye: un cuerpo de válvula, un manguito de bloqueo, un mango, una varilla de empuje, un manguito de aislamiento, un asiento de válvula unidireccional, una bola de acero, un resorte, un tornillo de apriete y una salida de líquido. La tubería de entrada de líquido está conectada al extremo trasero del cuerpo de la válvula mediante una junta, y el mango está conectado al cuerpo de la válvula a través de un eje pasador. El manguito de aislamiento, el asiento de válvula unidireccional, la bola de acero y el resorte están dispuestos secuencialmente en la parte trasera del cuerpo de la válvula. Se abre una ranura de flujo de líquido en el cuerpo de la válvula, y el exterior de la ranura de flujo de líquido está sellado por una placa cerrada. Se dispone un orificio de líquido delantero en la parte delantera del cuerpo de la válvula, y un orificio de flujo de líquido trasero y una ranura de flujo de líquido en arco semicircular están dispuestos en el manguito de aislamiento. El orificio de líquido delantero y el orificio de flujo de líquido trasero están conectados a través de la ranura de flujo de líquido. La tecnología de procesamiento es relativamente simple, y tiene las características de estructura compacta, tamaño pequeño, buen rendimiento de sellado, etc.
Descripción detallada:
①Propósito: La pistola de inyección es el terminal del sistema de tuberías de la estación de bombeo, a través del cual se introduce líquido a alta presión en la cámara de trabajo del soporte de la unidad para completar el proceso de elevación de los pilares y soporte inicial.
②Estándar de implementación: MT419-1995 "Válvulas para soportes hidráulicos".
5. Análisis de fallas y resolución de problemas
6. Almacenamiento
①Al almacenar la válvula de seguridad, se debe retirar el líquido de la cavidad, limpiarlo y recubrirlo con aceite hidráulico antioxidante n.° 5 de bajo punto de congelación.
② Al mismo tiempo, tape los puertos de entrada y retorno con tapones de plástico y guárdelos en un lugar limpio y seco.
