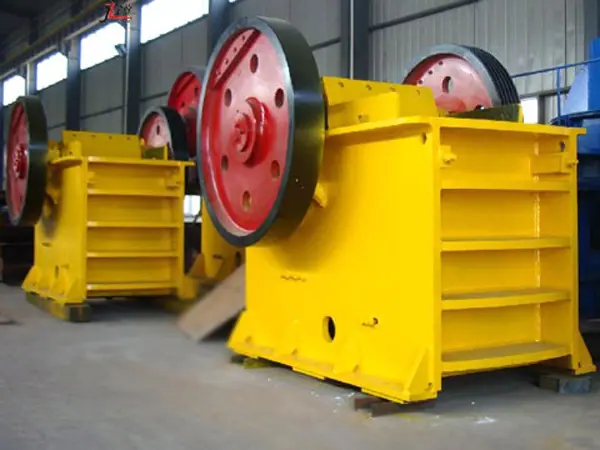

Las Trituradoras de Mandíbula Potentes se Suministran Directamente desde la Fuente y Son Fáciles de Operar



La trituradora de mandíbulas es adecuada para triturar minerales, rocas, escoria, etc., con una resistencia a la compresión no superior a 280 MPa. Se utiliza principalmente en metalurgia, minería, industria química, cemento, construcción, materiales refractarios, cerámica y otros sectores industriales para la trituración media y fina de diversos minerales y rocas de dureza media.





La trituradora de mandíbulas se compone principalmente de una parte de marco, una parte giratoria de eje excéntrico, una parte de trabajo de la cámara de trituración, un dispositivo de seguridad, un dispositivo de ajuste del puerto de descarga y otras partes.



1. Parte del bastidor: consta de paneles laterales, componentes de la caja delantera, soldaduras de la caja trasera, etc.



2. Parte giratoria del eje excéntrico: compuesta principalmente por mordaza móvil, eje excéntrico, cojinetes, asientos de cojinetes, poleas, etc. Es la parte principal de transmisión de potencia.



3. Parte de trabajo de la cámara de trituración: Se compone principalmente de placa de mandíbula fija, placa de mandíbula móvil, placa de revestimiento lateral, placa de protección, etc. Es la parte de trabajo para triturar materiales.



4. Dispositivo de seguridad: Está compuesto por placa de palanca, asiento de placa de palanca, resorte, varilla de tracción de resorte, etc. Es la parte que cumple una función de seguridad en la trituradora en condiciones anormales.



5. Dispositivo de ajuste del puerto de descarga: Este dispositivo se utiliza para ajustar el tamaño del puerto de descarga y controlar el tamaño de las partículas del material descargado. Se compone principalmente de un bloque inclinado fijo de ajuste, un bloque inclinado deslizante de ajuste, un perno roscado superior, una varilla de bloqueo deslizante, etc.





1. Gran capacidad de procesamiento



2. Alta eficiencia



3. Trituración primaria de materiales a granel



4. Fuerte adaptabilidad



5. Estructura compacta y diseño único.



6. Bajos costos operativos



7. Alto factor de seguridad



8. Larga vida útil





El método de trituración de la trituradora de mandíbulas es del tipo de extrusión curva.



Su principio de funcionamiento es el siguiente: el motor acciona la correa y la polea, y el eje excéntrico hace oscilar la mandíbula móvil. Cuando la mandíbula móvil empuja la placa de mandíbula móvil hacia la placa de mandíbula fija, el material se tritura o pica. Cuando la mandíbula móvil y la placa de mandíbula móvil retroceden bajo la acción del eje excéntrico y el resorte, el material previamente triturado o picado se descarga por el puerto de descarga inferior de la placa de mandíbula. A medida que el motor continúa girando, la mandíbula móvil de la trituradora tritura y descarga periódicamente el material para lograr una producción en masa.





Especificaciones Tamaño del puerto de alimentación (mm) Tamaño de alimentación (mm) Rango de ajuste del puerto de descarga (mm) Salida (t/h) Potencia del motor (kw) Peso (t) Dimensiones generales (mm)
PEW180×1300 180×1300 150 10-30 12-35 30 6 1320×2150×1175
PEW250×1000 250×1000 210 20-40 15-50 30 5.6 1400×1850×1310
PEW250×1200 250×1200 220 20-40 20-50 37 6 1450×2150×1175
PEW250×400 250×400 200 20-60 5-20 15 2.8 1164×1076×1195
PEW400×600 400×600 350 35-85 15-70 37 6.5 1920×1460×1840
Jc760×1100 760×1100 620 75-200 150-350 110-132 24 2600×2500×2200
Jc840×1100 840×1045 720 100-225 200-500 132-160 32 3300×2320×3120
Jc1100×1200 1100×1200 930 150-275 300-650 185-200 59 4140×2660×3560
