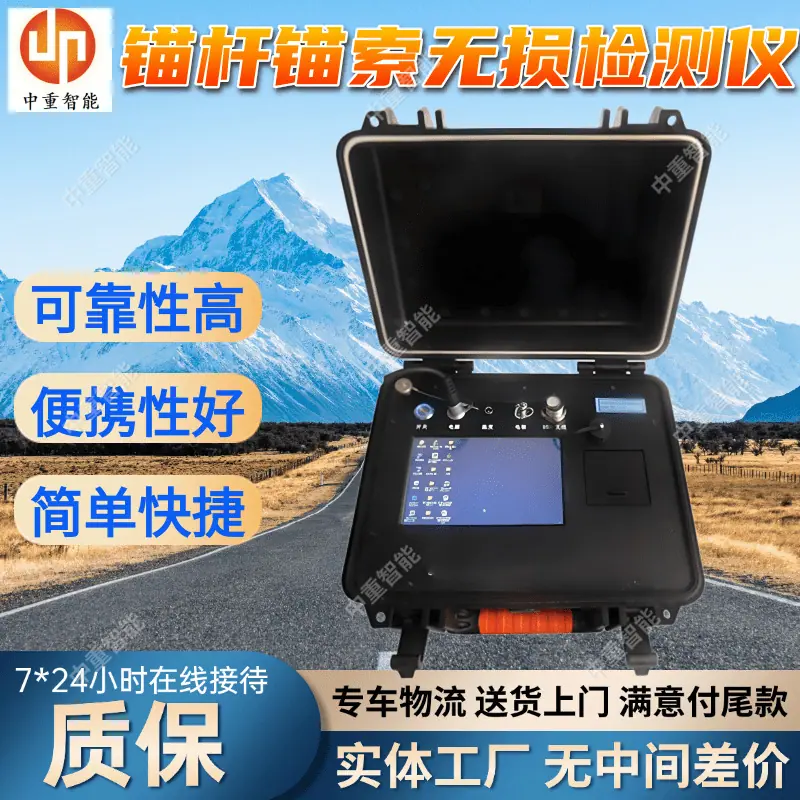

Cmt18 Instrumento de Prueba No Destructiva para Anclajes y Cables Mineros Intrínsecamente Seguros, Indicador Digital Personalizable para Medición de Fuerza en Anclajes y Cables

Principio del producto del instrumento de prueba no destructiva para perno de anclaje y cable intrínsecamente seguro para minería:

Según la teoría de ondas elásticas, en un sistema compuesto por varillas de anclaje, mortero y roca circundante, la onda acústica de tensión se emite desde la parte superior de la varilla de anclaje y se propaga a través de su cuerpo hacia las áreas circundantes. Se refleja y transmite en la interfaz entre la varilla de anclaje y el mortero, y entre el mortero y la roca circundante. En el sistema de anclaje, cuando la varilla de anclaje, el mortero y la roca circundante se vierten densamente, la mayor parte de la energía se transmite a la roca circundante debido a la pequeña diferencia en la impedancia de onda. Solo una pequeña parte de la energía se refleja de vuelta; cuando el mortero no se vierte densamente, aparecen cavidades en el mortero, con diferentes grados de impedancia de onda en las interfaces, lo que se manifiesta como la superposición de señales de emisión de diferente intensidad sobre la señal original. Según la posición del punto de mutación y la intensidad de la señal reflejada, se puede determinar y analizar la calidad del anclaje de la varilla de anclaje. La detección de la longitud de la varilla de anclaje consiste en utilizar el tiempo de emisión de la onda de tensión acústica e ingresar los parámetros de velocidad de onda normal del mismo tipo de varilla de anclaje para calcular la longitud de la varilla.

CMT18 Tipo de Seguridad Intrínseca para Minas Probador No Destructivo de Pernos de Roca y Pernos de Cable Medidor de Fuerza para Pernos de Roca y Pernos de Cable con Pantalla Digital Personalizable
