parte	marca	parte	marca
SOCIEDAD ANÓNIMA	Siemens	pantalla táctil	Siemens
ojo fotoeléctrico	Omron	Interruptor de proximidad	Schneider
interruptor de aire	Schneider	Componentes neumáticos	AirTAC
relé	Omron	Cilindro de entrega de bolsa	lucio
Convertidor de frecuencia	Delta	Válvula solenoide de cilindro	AirTAC
Motor principal	TEJIDO	botón de encendido	Schneider

1. Rendimiento

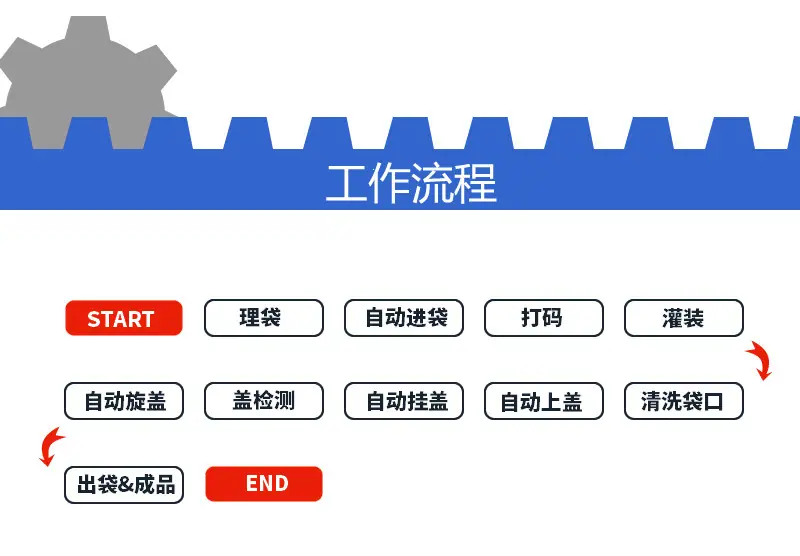

La máquina incluye colgado automático de bolsas por cilindros, detección sin bolsa, llenado forzado (llenado con nitrógeno), limpieza y secado de la boca de la bolsa, clasificación automática de tapas por bandeja clasificadora de tapas, colocación automática de tapas, detección de ausencia de tapa, cabezal electromagnético + roscado de tapa por engranaje y descarga del producto terminado.

2. Requisitos de procesamiento y selección de materiales:

(1) Componentes de potencia: Reductor de engranajes helicoidales marca Shanghai Jiacheng, variador de frecuencia Taiwán Adley;

(2) Caja de engranajes paso a paso: Indexador de leva de precisión GTC180, fabricado en Zhucheng, Provincia de Shandong

(3) Plato giratorio: aleación de aluminio, con carcasa exterior de chapa de acero inoxidable;

(4) Alimentación automática de bolsas: estructura de alimentación automática de bolsas tipo cilindro; utilizando cilindros Festo líderes a nivel internacional, la alimentación de bolsas no dañará la bolsa;

(5) Impresión de inyección de tinta: Interfaz de impresora de inyección de tinta proporcionada, el usuario debe proporcionar la impresora de inyección de tinta;

(6) Detección sin bolsa: Detección por fibra óptica, no requiere bolsa;

(7) Porción de relleno:

a) Llenado a alta presión en una etapa, con capacidad de bomba ajustable;

b) Relleno de nitrógeno después del llenado (fuente de nitrógeno proporcionada por el usuario, opcional);

c) Precisión de llenado y dosificación ±1.5%;

d) Boquilla a prueba de goteo adecuada para llenar leche de soya;

e) No llenar si no hay bolsas en los cilindros de las válvulas delantera y trasera o detectores fotoeléctricos;

f) Tolva horizontal de acero inoxidable 304#;

g) Equipado con un sistema de control de alimentación automática;

h) No configure la interfaz de limpieza CIP;

(8) Limpieza y secado de la boquilla: limpieza por pulverización; después de la limpieza, pulverizar aire caliente para secar (la fuente de aire caliente debe ser proporcionada por el usuario);

(9) Bandeja clasificadora automática de tapas: Utilizando vibración electromagnética, las tapas se ordenan en secuencia desde la guía;

(10) Tapado automático: Un cabezal de tapado mecánico que cuelga la tapa en la abertura de la bolsa mientras gira la mesa giratoria;

(11) Detección de ausencia de cubierta: Detección por fibra óptica, alarma por ausencia de cubierta y cubiertas defectuosas; reemplazo manual de cubierta;

(12) Tapado automático:

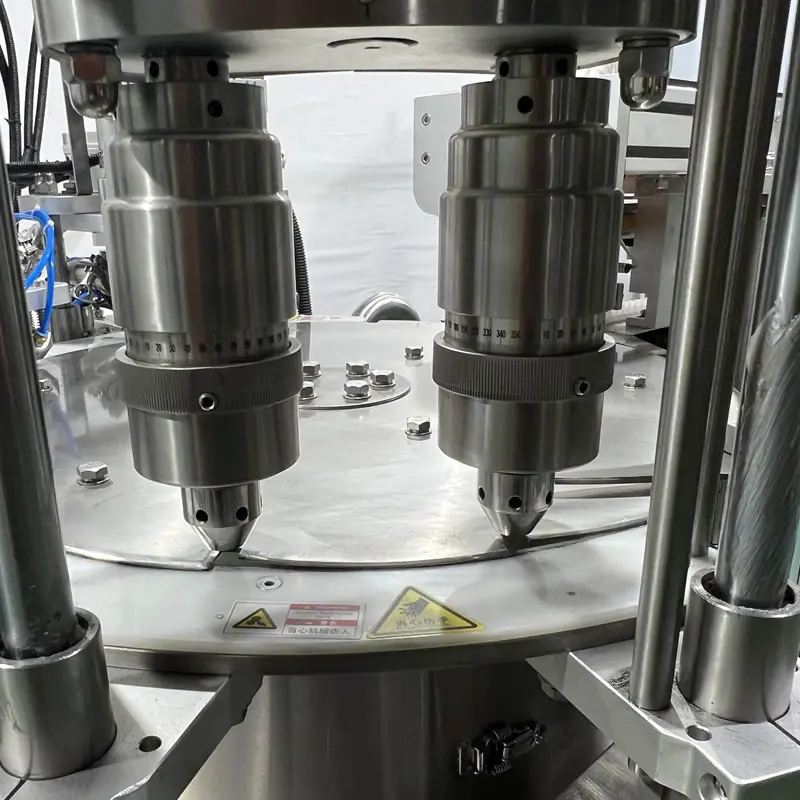

a) Utiliza un cabezal de tapado con engranaje accionado por motor con un cabezal de tapado magnético fuerte y torque ajustable;

b) Detección automática de tapas faltantes; el alimentador vibratorio se detendrá si falta una tapa.

(13) Descarga del producto terminado: Descarga del producto terminado desde el dispositivo mecánico; Material del marco: El cuerpo principal del marco está soldado con tubos cuadrados de acero inoxidable, cubierto con una cubierta antipolvo, y todos los demás materiales son de acero inoxidable 304#;

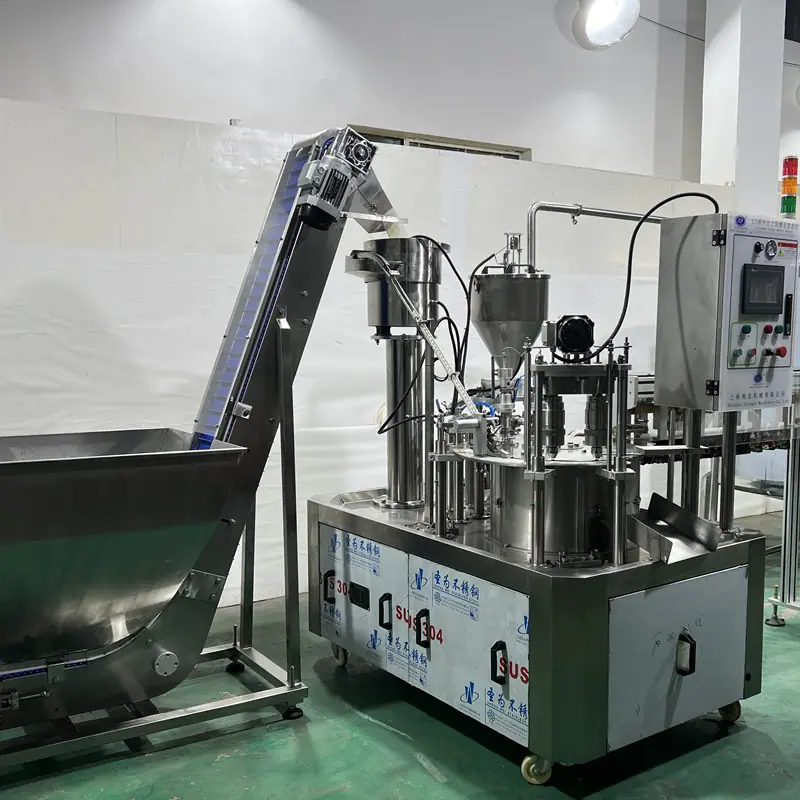

3. Apariencia: El tanque de llenado y el cuerpo principal están separados; el cuerpo principal está cubierto con vidrio acrílico de 6 mm de espesor; el gabinete de control y la sección de llenado están diseñados por separado para facilitar la limpieza. Presenta un control táctil de 7 pulgadas y una estructura en voladizo estéticamente agradable.

Pantalla detallada◆

1. Alimentación y colgado automático de bolsas

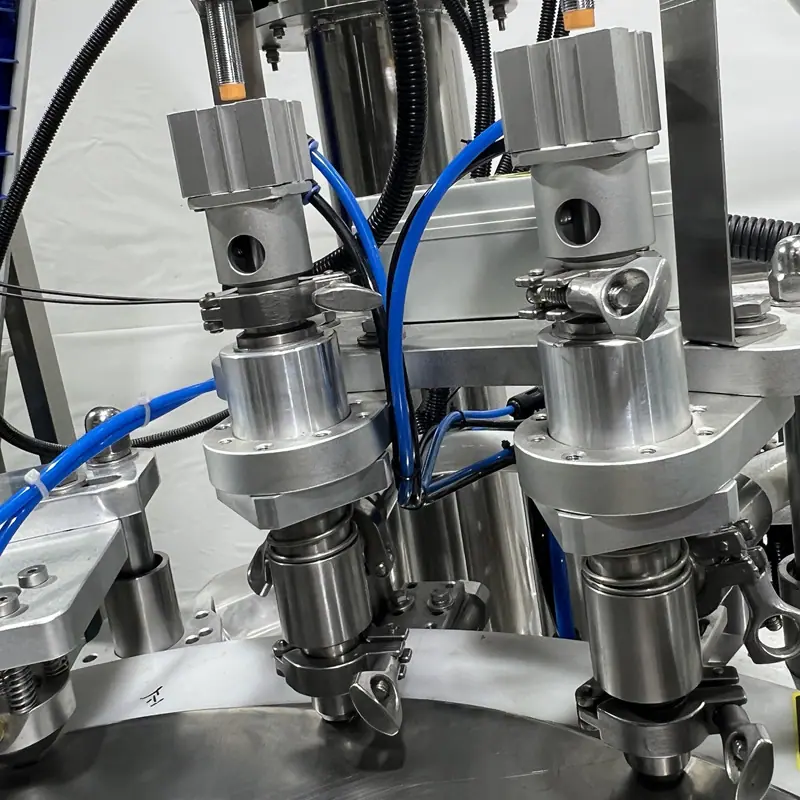

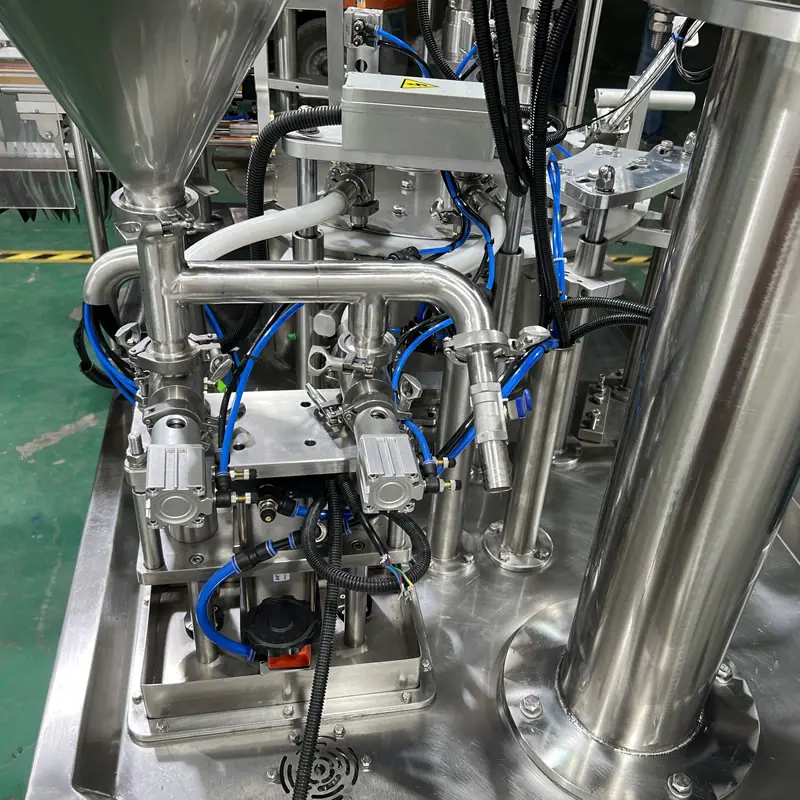

2. Llenado tipo émbolo sin goteo


3. Manga pastelera de grado alimenticio certificada por la FDA

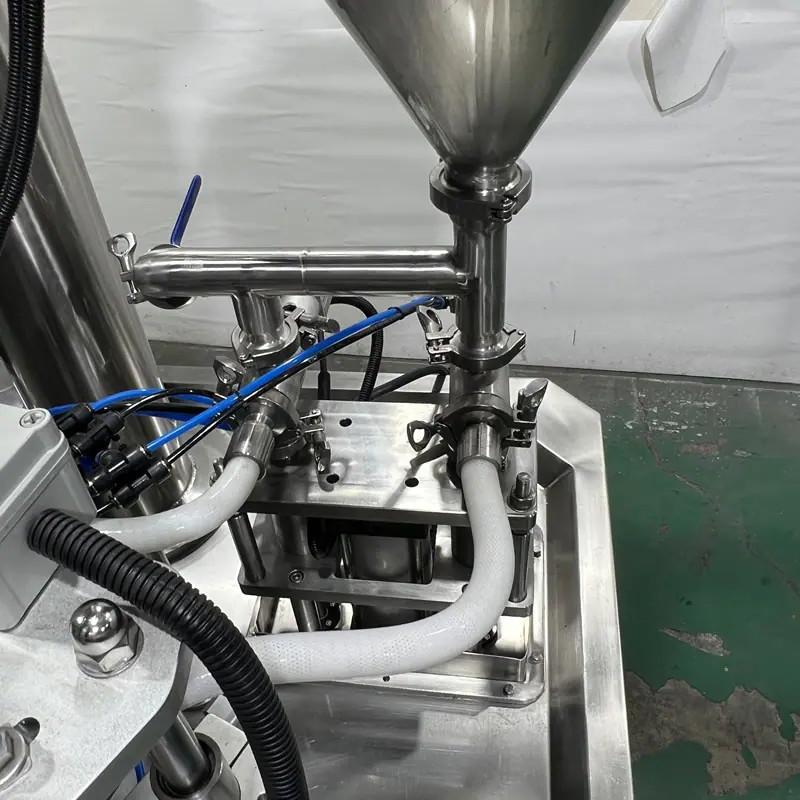

4. Sistema de Filtración Terciaria (para materiales con residuos)

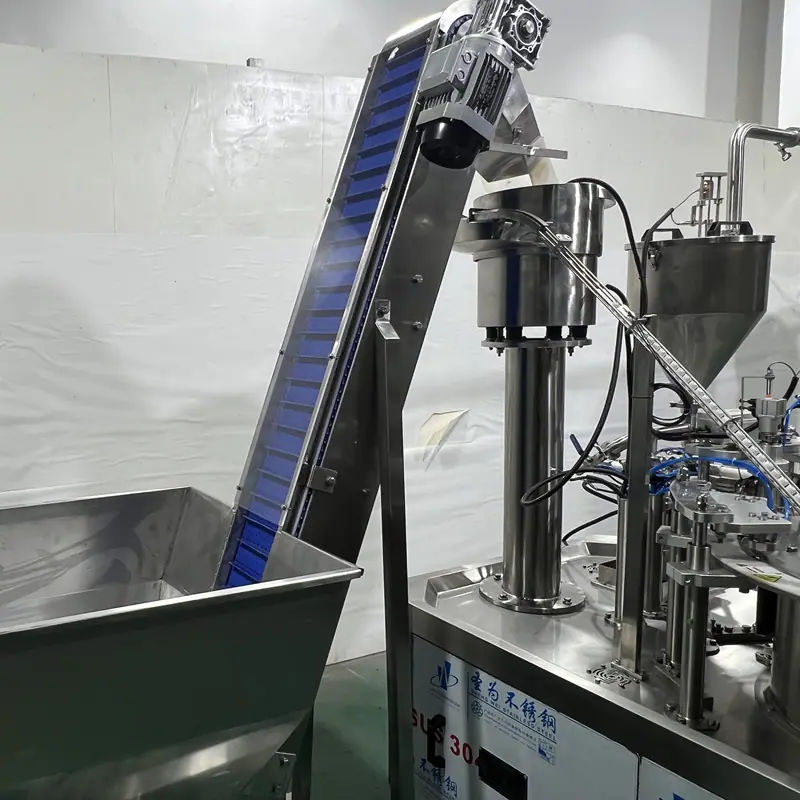

5. Identificación automática de cubiertas de transportador por la grúa

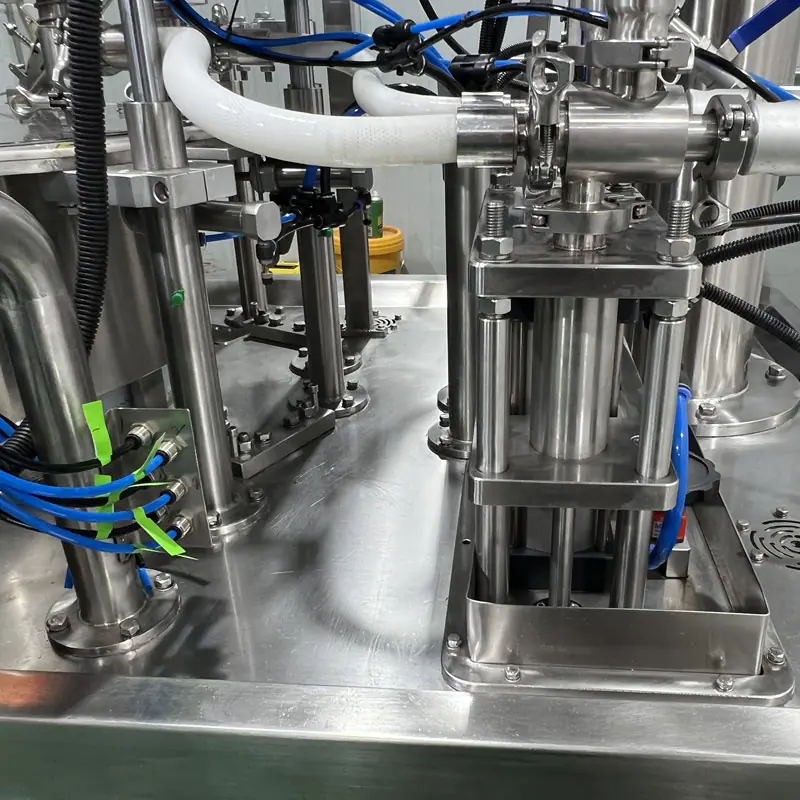

6. Cilindro émbolo de acero inoxidable


7. Exportación de material, fácil de limpiar

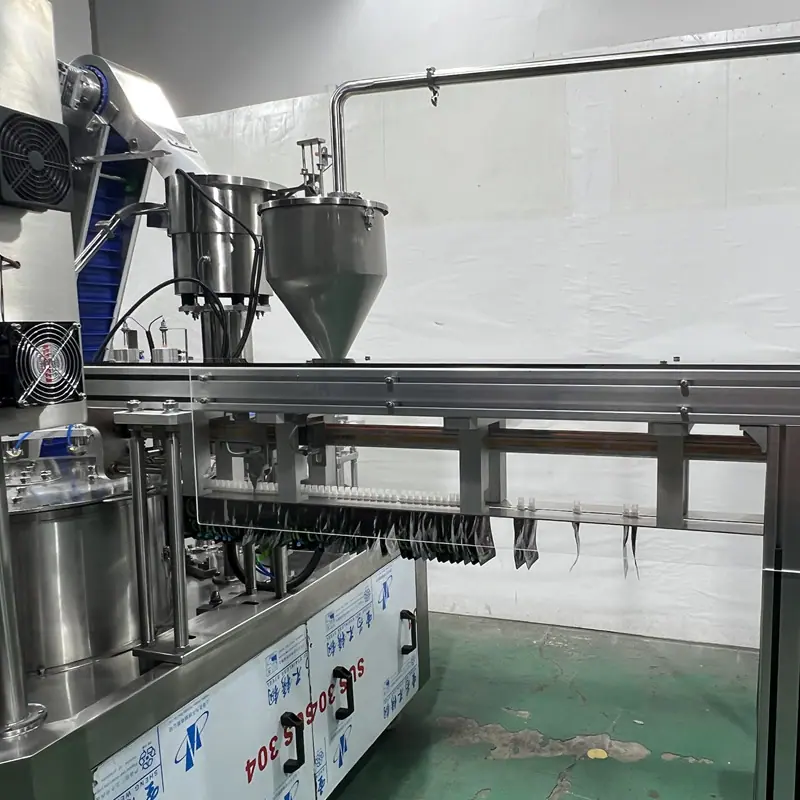

8. Mecanismo de almacenamiento y colgado automático de la tapa mediante rieles deslizantes


9.2 Sellado de Tapa Vinculada a la Cabeza

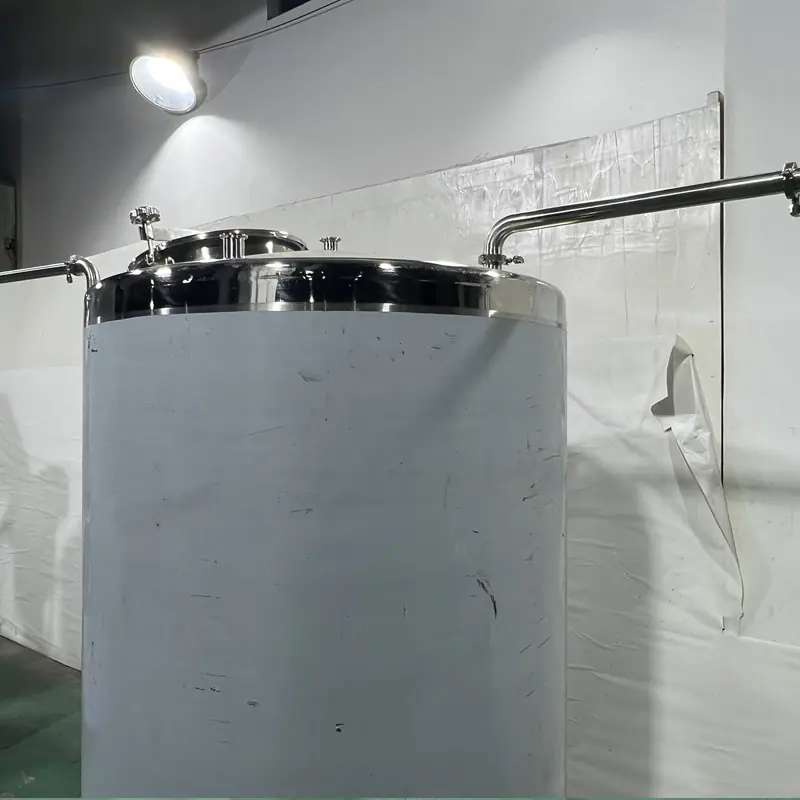

10. Tanque de almacenamiento de material filtrado (el tamaño del tanque se puede personalizar)
