Alimentador de carbón de cadena duradero Regulación de velocidad conveniente Alimentador de carbón de cadena Gll2200/18.5/B

El alimentador de cadena GLL es una nueva serie de productos de alimentación especialmente desarrollada para las industrias minera, siderúrgica y otras. En las industrias minera y siderúrgica, el carbón crudo, el mineral, la roca de carbón semi-procesada y otros materiales son propensos a causar daños al alimentador de banda durante la alimentación, especialmente la tasa de daño de la banda es alta, lo que resulta en el problema de que el material no puede ser alimentado durante el transporte. En respuesta a los problemas anteriores, nuestra empresa organizó investigadores científicos para desarrollar el alimentador de cadena para resolver los problemas mencionados.

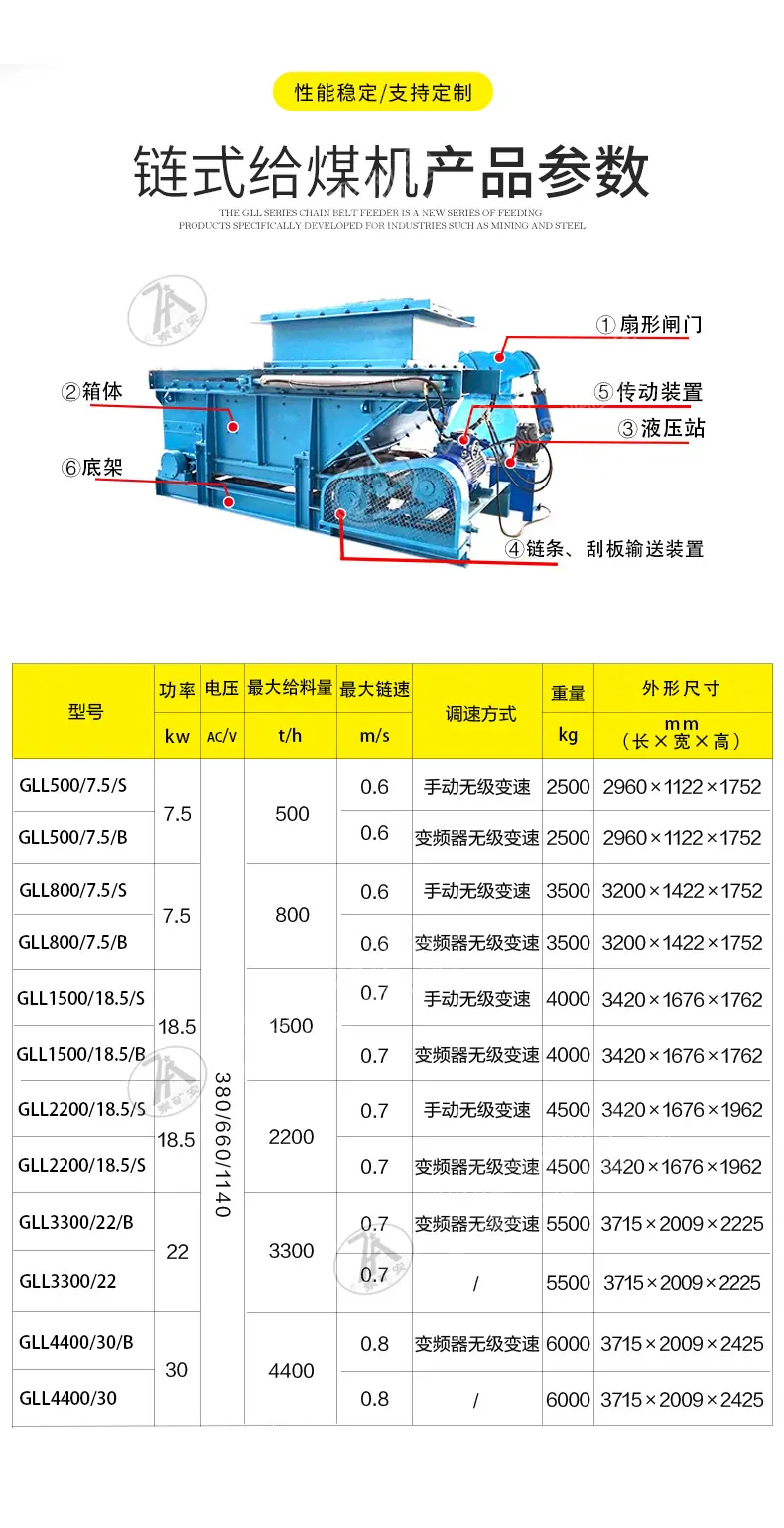

1.Estructura principal

1) Embudo

El embudo es un circuito corto rectangular que conecta el silo con el alimentador. La brida superior del embudo coincide con la brida de la abertura del silo, y la brida inferior se conecta al cuerpo del material para asegurar que el material entrante entre al silo eficazmente.

2) Caja

Las placas laterales y la placa inferior forman una caja relativamente cerrada para garantizar que los materiales entrantes superiores puedan ingresar de manera efectiva a la parte superior de la cadena raspadora, de modo que los materiales puedan transportarse desde la abertura al siguiente nivel del sistema de transporte por el raspador, al tiempo que se garantiza que los materiales no se dispersen.

3) Puerta

Ubicada entre la tolva y la caja, la compuerta se controla electrohidráulicamente y ajusta el volumen de transporte. Al cerrarse, el silo superior deja de alimentar y el alimentador también. Cuando el alimentador necesita alimentar, se arranca primero el motor, este se pone en marcha y, a continuación, se abre la compuerta para permitir que los materiales entren en el canal sin problemas y comiencen a alimentarse con normalidad. Al detenerse cada turno, primero se debe cerrar la compuerta y, a continuación, se deben limpiar los materiales del canal. Está estrictamente prohibido dejar el silo lleno de materiales.

puesta en marcha.

4) Dispositivos de transportador de cadena y raspador

La cadena adopta una estructura de acero aleado, y el raspador está fabricado con acero estructural al carbono forjado, material 45, de alta resistencia y alta resistencia al desgaste; facilita el transporte continuo. Este método de alimentación por cadena raspadora aumenta considerablemente la vida útil del equipo y es ideal para el transporte de carbón crudo y otros materiales en minas de bloques grandes y con alto contenido de ganga.

5) Conjunto de piñón de arrastre, conjunto de piñón desviador

El conjunto de ruedas dentadas de transmisión cuenta con dos ruedas motrices, que corresponden al grupo de ruedas dentadas de redireccionamiento. Cuando el mecanismo de transmisión impulsa la rotación de las ruedas dentadas, estas impulsan la cadena de rodillos de placa y el rascador para transportar los materiales, completando así el proceso de transporte.

6) Mecanismo de transmisión

Incorpora un motor de frecuencia variable para lograr una regulación de velocidad continua. La transmisión es estable y fiable, y la regulación de velocidad es cómoda. Los usuarios pueden ajustar la velocidad según la cantidad de material entrante. El eje de salida y el grupo de ruedas dentadas están conectados mediante una cadena de rodillos de manguito, fácil de reemplazar y de larga vida útil.

7) Bastidor base

Está soldado a partir de perfiles de acero, es fuerte y estable y sirve como soporte para soportar los componentes superiores.
