Cadena de Minería Polipasto Neumático Respuesta Rápida Soporte Personalización Hq16-(3~16) Polipasto neumático para minería

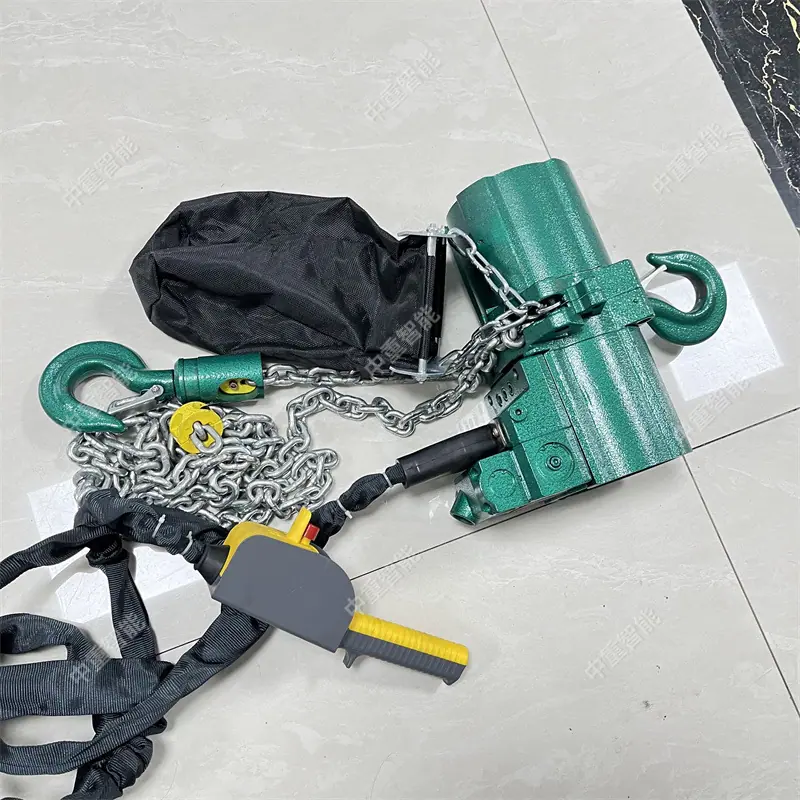

Composición del producto de polipasto neumático:

1. Válvula de control manual: compuesta principalmente por manija, cuerpo de válvula y botón. El botón permite abrir la válvula y controlar la conexión entre el conducto de aire de la válvula de control principal y el conducto de aire del motor. También se puede operar con un cable de tracción manual.

Tirando del brazo oscilante para girar y lograr la apertura de la válvula se puede lograr un cambio de velocidad continuo.

2. Válvula de control principal: compuesta principalmente por los vástagos de válvula izquierdo y derecho, las bielas y el disco de distribución de aire. La distribución de aire del motor neumático se realiza mediante la conmutación de los conductos de aire izquierdo y derecho.

3. Motor neumático: compuesto principalmente por rotor, estator, cubiertas delantera y trasera y álabes. Cuando el distribuidor de aire de la válvula de control principal envía aire comprimido al motor, los álabes giran a alta velocidad junto con el rotor.

4. Suspensión: Se compone principalmente de gancho superior, cuerpo de suspensión, piñón, cadena, gancho inferior, etc. El movimiento hacia arriba y hacia abajo se completa mediante la rotación positiva y negativa del piñón.

5. Reductor: Se compone principalmente de una carcasa y un conjunto de mecanismos de reducción planetaria. Cuando el eje de alta velocidad del motor neumático entra en el mecanismo de reducción, el par se incrementa por desaceleración y se envía a la rueda dentada de elevación en la etapa final.

6. Mecanismo de frenado: compuesto principalmente por cono de freno, anillo de freno y cilindro. El cono y el anillo de freno se separan para liberar el freno distribuyendo aire al cilindro a través de la válvula de control principal.

7. Mecanismo de enclavamiento: compuesto principalmente por eje giratorio, marco oscilante y resorte de retorno. Cumple la función de anticolisión y protección durante la subida y bajada.
