Suministro del Fabricante de Marcos Rodantes - Marco Rodante Eléctrico Caminante a Prueba de Polvo y Explosiones - Marco Rodante Grande de 100t

Fabricación de maquinaria Co., Ltd. de Wuxi Fengwei.I+D y producciónEl Soporte Rodante Eléctrico Móvil Ajustable se usa ampliamente en la industria de calderas, recipientes a presión, petróleo, química, maquinaria y otras industrias manufactureras para la soldadura automática de costuras longitudinales internas y externas y costuras circunferenciales internas y externas de tambores de caldera, tambores de vapor y otros componentes cilíndricos. También se puede usar para el rociado de superficies de piezas de trabajo, lo que es conveniente para que los trabajadores operen y mejora la eficiencia laboral;Dado que esta máquina se utiliza en la sala de pulverización de pintura, todos los motores estánMotores a prueba de explosiones.

1. Parámetros técnicos

1, Carga nominal100T

2, Adaptarse al rango de diámetro de la pieza de trabajof1000-5500m

3、forma de rodillo rueda de acero fundido

4、tamaño del rodillo (diámetro×ancho) rueda de acero fundido: Φ500×170 mm

5、velocidad lineal del rodillo100-1000 mm/min(Frecuencia)

6、potencia del motor de accionamiento por rodillos 2×3 kW(Motores a prueba de explosiones)

7、forma de rodillo para caminar Rodillo de acero, templado superficialmente

8,Velocidad al caminar3000mm/min

9, Potencia del motor de traslación 2×2,2 kW（Motor a prueba de explosiones

10, distancia interior del riel guía de marcha1940mm

11, distancia desde la superficie superior del riel guía al suelo0 mm

12Potencia total10.4K

13, fuente de alimentación (trifásica de cuatro cables)3P、380 V/220 V±10%、50 Hz±2

dos,Descripción general de la organización

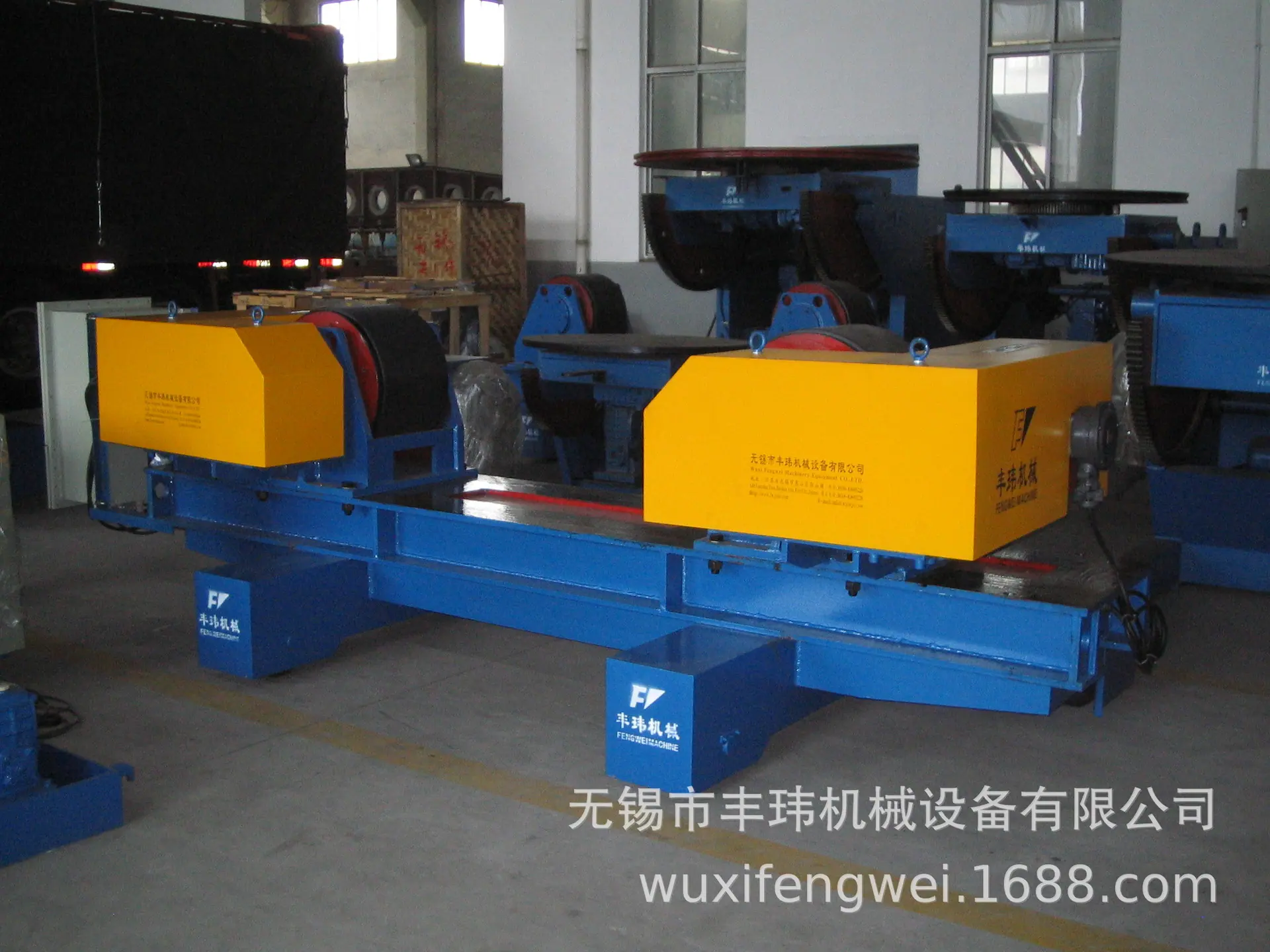

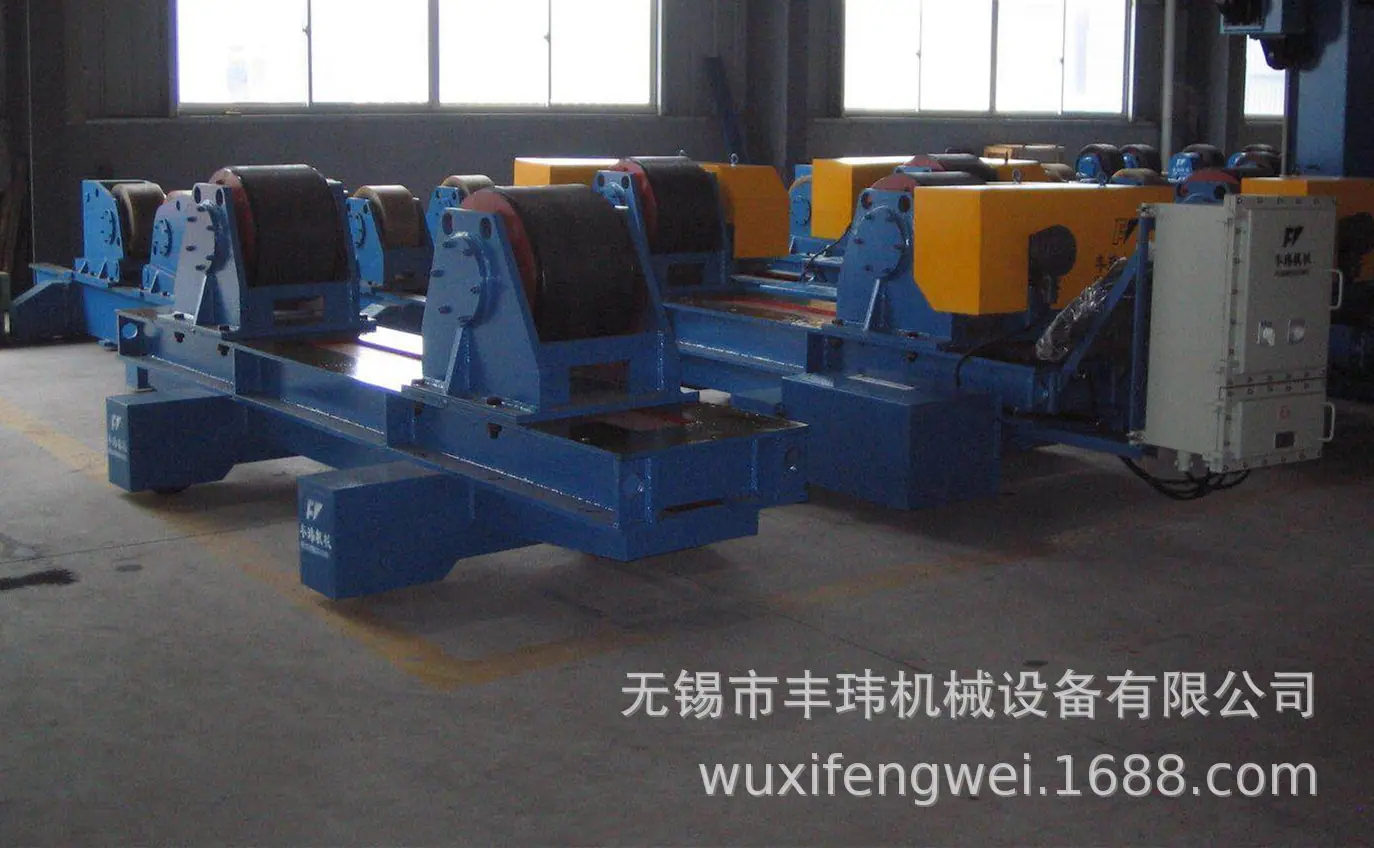

1、HGK100La serie de soportes móviles eléctricos ajustables con rodillos consiste principalmente en soportes móviles activos con rodillos(1colocar)、Soporte Móvil Pasivo con Rodillos(1colocar)Sistema de control electrónico(1colocar)Etcétera.

2、El bastidor móvil activo es accionado por dos motores a través de reductores para hacer girar dos rodillos respectivamente, logrando la transmisión rotatoria. Los rodillos del bastidor loco no tienen potencia motriz. Los bastidores de rodillos principal y loco están equipados con ruedas de traslación y son móviles. El bastidor de rodillos activo es accionado eléctricamente para el traslación, y el bastidor de rodillos loco se traslada sin potencia motriz.

3、Las ruedas de traslación a ambos lados del bastidor móvil activo de rodillos son accionadas cada una por un motor reductor, realizando así la traslación eléctrica del bastidor móvil activo de rodillos, y luego la pieza de trabajo acciona el bastidor móvil pasivo de rodillos para que se mueva junto con él.

4、soporte de rodillos paraAjustable, el método de ajuste adopta ajuste de indexación por tornillo, que se puede lograr a través deMueva el grupo de rodillos y ajuste la distancia entre los rodillos.porSe adapta a los cambios en el diámetro de la pieza de trabajo。

5、Los rodillos de esta máquina utilizan rodillos de combinación acero-goma, que tienen una gran fuerza de fricción

6La velocidad del rodillo se controla mediante conversión de frecuencia, asegurando un arranque y parada suaves. El motor de desplazamiento tiene velocidad constante controlada, velocidad

7、Los marcos principal y pasivo están equipados con cáncamos de elevación alrededor de ellos para facilitar la reubicación y el ajuste del equipo.

8、Debido a que esta máquina se utiliza en un entorno con mucho polvo y es inflamable, todos los motores son motores a prueba de explosiones

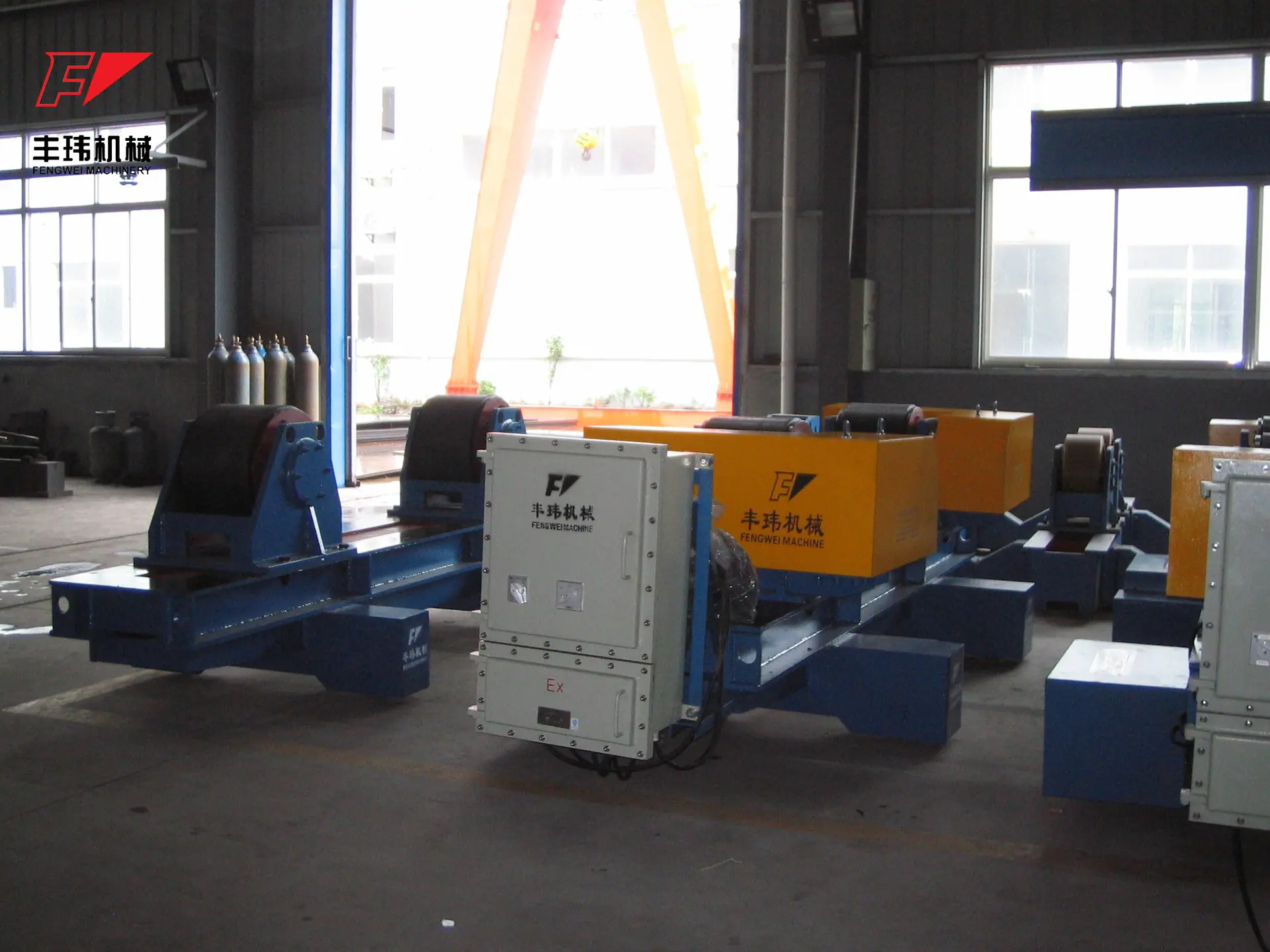

9、El sistema de control eléctrico consta de un gabinete de control eléctrico y una caja de operación. El gabinete de control eléctrico está instalado en el bastidor del rodillo activo y se mueve aleatoriamente con él. La caja de operación utiliza una línea
