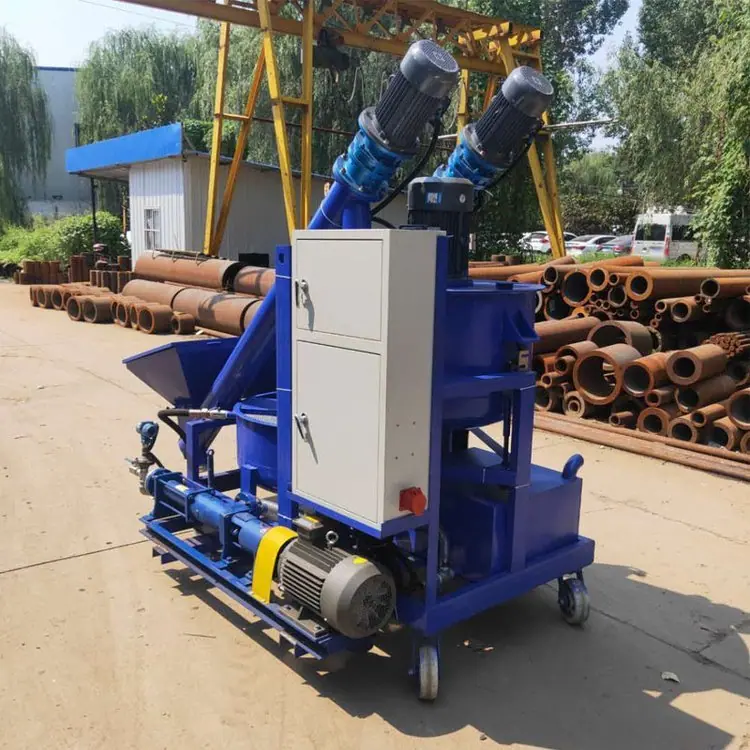

Equipo de Inyección de Mortero de Lodo Carrito Inteligente de Inyección para Tensado de Puentes Máquina de Inyección Pretensada

Este carro de inyección integra pesaje automático, dosificación automática, mezcla a alta velocidad, mezcla a baja velocidad y bombeo de lechada, y se utiliza específicamente para mezclar y colar mortero de cemento para puentes de autopistas y puentes ferroviarios. Se puede utilizar en varios sitios de construcción de puentes de autopistas y ferrocarriles. Este equipo tiene las ventajas de una estructura razonable, movilidad conveniente, alto grado de automatización y operación simple. CM02

El carro de lechada está diseñado para ser móvil, y consiste principalmente en un sistema de alimentación automática, un sistema de pesaje automático, un sistema de mezcla de alta velocidad, un sistema de mezcla de baja velocidad, un sistema de control por computadora y un sistema de arrastre vehicular. El equipo puede mezclar 300 kg de líquido de lechada a la vez, y está equipado con un tanque de almacenamiento de mezcla de baja velocidad que puede almacenar 500 kg de líquido de lechada para asegurar el suministro continuo de lechada en el canal.

Flujo de trabajo de la máquina carretilla inteligente para rejuntado

La proporción de cemento, agua y aditivos se establece manualmente y luego se introduce el peso requerido del líquido de lechada. La máquina completa automáticamente el pesaje de cemento, agua y aditivos con una precisión de ±0.1 kg. Inicie la bomba de suministro de agua para agregar agua al tambor de mezcla de alta velocidad. Después de agregar la cantidad de agua establecida, el sistema establece un pre-peso de 1 kg para una medición más precisa del peso de alimentación. Detenga la bomba de suministro de agua, inicie el motor de mezcla de alta velocidad y ponga en marcha el alimentador de tornillo de aditivo. Después de agregar la cantidad de aditivo establecida, detenga el alimentador de tornillo de aditivo e inicie el alimentador de tornillo de cemento. Después de agregar la cantidad de cemento establecida. Detenga el alimentador de tornillo de cemento e inicie el temporizador de mezcla. Cuando el temporizador llegue a cero, detenga la mezcla de alta velocidad, se encenderá la luz indicadora de alarma y comenzará el tambor de mezcla de baja velocidad. En este punto, el operador debe abrir manualmente la válvula de descarga para permitir que el material de lechada del tambor de mezcla de alta velocidad fluya hacia el tambor de mezcla de baja velocidad para su almacenamiento, y mezclar a baja velocidad mientras espera la inyección. La máquina tiene una función de almacenamiento automático. Si la configuración de la proporción no cambia, simplemente presione iniciar y la máquina puede proceder con el siguiente pesaje y mezcla de material.

Carro de lechado inteligenteEs un nuevo tipo de equipo que integra funciones como alimentación automática, inyección de lechada, mantenimiento de presión, limpieza, circulación grande, monitoreo en tiempo real y posicionamiento por teléfono móvil. Realmente logra la automatización por control de microcomputadora.

Se puede utilizar en la inyección de túneles después del pretensado en la construcción de puentes ferroviarios y otras industrias.

Carro de lechado inteligenteSe utiliza en construcción preesforzada en ferrocarriles, carreteras, puentes, proyectos de construcción y en la producción de algunas empresas químicas.

Parámetros del carro de inyección inteligente:

Rango total del manómetro: 2,5 Mpa, resolución <0,1 Mpa

Potencia del motor de agitación de alta velocidad: 7,5 kW

Potencia del motor de agitación de baja velocidad: 1,5 kW

Potencia del motor de inyección: 5,5 kW

Potencia del motor de llenado de agua: 1.5kW monofásico

Potencia del motor de alimentación: 1,5 kW

Rango de pesaje: 500 kg

Precisión de pesaje: <0,2

Características del producto del carro de lechada inteligente:

1.Sistema operativo automático automático.

2.Operación de agitación a alta velocidad.

3.Diseño anti-precipitación del barril de depósito de baja velocidad.

4.Arrastra el sistema de marcos.

5.Puede ser adecuado para el sistema de rectificado continuo de tornillo y un sistema de vacío pretensado.

7.Caracterizado por su cómoda movilidad, alto grado de automatización, dosificación y operación sencilla.

Este carro de lechado integra pesaje automático, alimentación automática, mezclado a alta y baja velocidad, y bombeo de lechada. Se utiliza especialmente para mezclar y prensar mortero de cemento en puentes de carreteras y ferrocarriles. Puede utilizarse en obras de construcción de diversos puentes de carreteras y ferrocarriles. Este equipo se caracteriza por su estructura razonable, fácil manejo, alto grado de automatización y fácil manejo.

El carro de lechada está diseñado para ser móvil, y consiste principalmente en un sistema de alimentación automática, un sistema de pesaje automático, un sistema de mezcla de alta velocidad, un sistema de mezcla de baja velocidad, un sistema de control por computadora y un sistema de arrastre vehicular. El equipo puede mezclar 300 kg de líquido de lechada a la vez, y está equipado con un tanque de almacenamiento de mezcla de baja velocidad que puede almacenar 500 kg de líquido de lechada para asegurar el suministro continuo de lechada en el canal.

El carro de lechado tiene un diseño estructural razonable, alta eficiencia de mezcla, está herméticamente cerrado y no derrama la lechada, lo que facilita su limpieza. La caja de pesaje independiente del material garantiza un error de dosificación dentro de los límites de error._-Su peso de 0,1 kg y la función de limpieza con un solo botón reducen considerablemente el trabajo de limpieza de los operarios tras la inyección. Este carro de inyección cumple con los requisitos técnicos de TB/T3192-2008 "Condiciones técnicas para la inyección de tuberías de vigas de hormigón pretensado postensado en ferrocarriles" y JTG/TF50-2011 "Especificaciones técnicas para la construcción de puentes de carretera y alcantarillas" para la inyección de tuberías.

1、Flujo de trabajo de la máquina

La proporción de cemento, agua y aditivos se establece manualmente. Luego, se ingresa el peso requerido del líquido de lechada. La máquina completa automáticamente el pesaje de cemento, agua y aditivos con una precisión de ±0.1 Kg. Inicie la bomba de suministro de agua para comenzar a agregar agua al tambor de mezcla de alta velocidad. Después de agregar la cantidad de agua establecida, el sistema establece un pre-peso de 1 KG para permitir una medición más precisa del peso de alimentación. Detenga la bomba de suministro de agua, inicie el motor de mezcla de alta velocidad y ponga en marcha el alimentador de tornillo de aditivos. Después de agregar la cantidad de aditivo establecida, detenga el alimentador de tornillo de aditivos e inicie el alimentador de tornillo de cemento. Después de agregar la cantidad de cemento establecida, detenga el alimentador de tornillo de cemento e inicie el temporizador de mezcla. Cuando el temporizador llegue a cero, detenga la mezcla de alta velocidad, se encenderá la luz indicadora de alarma y comenzará el tambor de mezcla de baja velocidad. En este punto, una persona debe abrir la válvula de descarga para permitir que el material de lechada del tambor de mezcla de alta velocidad fluya hacia el tambor de mezcla de baja velocidad para su almacenamiento, y se mezclará a baja velocidad mientras espera la lechada. La máquina tiene una función de almacenamiento automático. Si la configuración de la proporción no se cambia, presionar directamente iniciar realizará el siguiente pesaje de material y la mezcla de material.

Dimensiones generales: Carro: Longitud: 3.1 metros, ancho: 1.7 metros, altura: 2.3 metros

Coche: Longitud: 2.8 metros, ancho: 1.4 metros, altura: 2.2 metros

Parte de agitación de alta velocidad:

1 Velocidad de agitación: 1100 rpm

2 Peso de mezcla: 250 kg/vez

3 Potencia del Motor: 7 3KW

4 Precisión de la medición: ±0.1Kg

5 Masa Bruta: 250Kg

Parte de agitación de baja velocidad:

1Velocidad de agitación: 70 rpm

2Capacidad: 500 kg

3Potencia del Motor: 4 1.5KW

Sistema de alimentación automático:

(1) Método de alimentación: transportador helicoidal

Potencia del Motor: 4 2.2KW ×2

Bomba de mortero de tornillo:

(1) Salida de lechada: 3m/h

(2) Potencia del Motor: 7 3.0KW

(3) Presión de trabajo: ≤1.5Mpa

(4) Distancia de transporte vertical: 40 metros

(5) Distancia de transporte horizontal: 200 metros

Pasos

1, Enciende la alimentación

Una vez que los pies de soporte estén fijos, conecte el cable de alimentación. Luego, abra el gabinete de control y presione el interruptor automático del circuito de separación de aire, que es el interruptor principal, a la posición ON (Encendido). Finalmente, verifique si el sistema de control está en condiciones normales de funcionamiento.

2, llenado y mezcla de materiales

Abra la tapa de llenado del depósito de agua, llénelo con agua y vierta el cemento y los aditivos en la caja de materiales respectivamente para su uso posterior.

3,correr automático

Después de configurar todos los parámetros anteriores, presione el botón "Inicio" para regresar a la interfaz principal y presione el botón "Iniciar" para ingresar automáticamente al modo de operación automática. El carro puede cargar y mezclar automáticamente.

4, rejuntado

Conecte la tubería de inyección y, cuando la capacidad de lechada en el barril de mezcla de baja velocidad pueda cumplir con el trabajo de inyección, presione el botón "Inyección" para comenzar la inyección, y el equipo deja de funcionar hasta que se complete el proceso de inyección y mantenimiento de presión.

5, Limpieza

Después de completar el rejuntado, asegúrese de limpiar las tuberías de mezcla y rejuntado.

Mantenimiento y reparación de maquinaria

1, Verifique regularmente si el nivel de aceite en cada caja reductora es normal. Este período debe determinarse según el ciclo de trabajo real. Si se encuentra que el aceite del motor está negro, debe reemplazarse a tiempo.

2, Verifique si las cuchillas de mezcla están agrietadas o flojas.

3, Presta atención a si la presión de los neumáticos es normal.

4Cuando la máquina no se usa durante mucho tiempo, debe guardarse en un ambiente seco y limpiarse cuidadosamente.

Asuntos a tener en cuenta al usar la máquina

1, El equipo debe estar conectado a tierra de forma fiable o protegido mediante puesta a tierra de protección (neutro).

2, El peso total de cada medición no debe exceder los 250 kg para evitar el desbordamiento del lodo.

3, Después de completar cada trabajo, se debe vaciar todo el contenido del sistema de alimentación y del sistema de mezcla.

4, Cuando se complete el trabajo diario o el equipo no se utilice durante mucho tiempo, el mortero del equipo debe limpiarse para evitar que se solidifique y obstruya las tuberías y el equipo.

5、 Al conectar la fuente de alimentación, preste atención a la secuencia de fases y asegure la dirección de rotación correcta del motor. Puede juzgar si la secuencia de fases es correcta observando si la dirección de rotación durante la agitación a baja velocidad es en el sentido de las agujas del reloj.

TGZN-G700BEl carrito inteligente para rejuntado tiene una estructura razonable, alta eficiencia de producción y remueve

La calidad de la mezcla es buena. Esta máquina está diseñada para ser móvil y consta principalmente de un sistema de alimentación automática, un sistema de pesaje automático, un sistema de control automático PLC, un sistema de mezcla de alta y baja velocidad, un sistema de suministro de agua y un sistema de desplazamiento. El mezclador de alta velocidad puede mezclar 300 kg de lechada a la vez y puede mezclar 4000-7000 kg de lechada por hora cuando se controla manualmente. Adicionalmente, se proporciona un tanque de almacenamiento de mezcla a baja velocidad para contener la lechada ya mezclada por el mezclador de alta velocidad. Los cubos de mezcla de alta y baja velocidad trabajan juntos para lograr la alimentación continua al equipo de inyección.

componente:

Motor de máquina elevadora, reductor, máquina elevadora, motor de agitación de alta velocidad, recipiente de agitación de alta velocidad, motor de agitación de baja velocidad, agitación de baja velocidad

Reductor, Puerto de descarga de alta velocidad, Tanque de mezcla de baja velocidad, Puerto de descarga de lodo, Pata de gato de tornillo, Bastidor, Célula de carga, Ruedas

、Puerto de descarga del transportador、Caja de control por computadora、Puerto de alimentación

Las características principales son las siguientes:

1.Operación automática

Al usar, simplemente establezca la proporción del material, el peso total y el tiempo de mezcla, y el carro puede cargar automáticamente los materiales y controlar cada material's

Peso. Una vez completado el mezclado a alta velocidad, abra la válvula de descarga y transfiera la suspensión al tanque de mezclado a baja velocidad para su espera, luego cierre la válvula de descarga y proceda al siguiente

Una revolvida.

2.Agitación a alta velocidad
La velocidad nominal para la agitación a alta velocidad de este carro es de 1020 rpm. La agitación a alta velocidad permite una afinidad completa entre el polvo y el agua.

Su procedimiento de trabajo es: primero, se llena automáticamente con agua, luego comienza la agitación a alta velocidad y después añade automáticamente el agente de rejuntado, el cemento y el material uno por uno.

Después de añadir los ingredientes, la agitación a alta velocidad continuará durante un período. Este período puede ser establecido por el usuario según sea necesario. Cuando se acabe el tiempo

Después de que se detenga automáticamente, la suspensión se puede verter en el tanque de mezcla de baja velocidad para su uso posterior.

Además de las funciones automáticas mencionadas, el equipo también cuenta con funciones manuales, que permiten la finalización manual de todos los procedimientos de trabajo anteriores o de pasos de trabajo individuales.

Escribir programas, mejorando así enormemente la eficiencia del trabajo.

3.Diseño anti-sedimentación para tolva de almacenamiento de baja velocidad
Este carro está equipado con un depósito de material de gran capacidad, que puede contener la lechada que ha terminado la mezcla a alta velocidad, satisfaciendo las necesidades de los equipos de inyección de alto caudal.

Alimentación intermitente. Y tiene una función de agitación a baja velocidad, que puede prevenir eficazmente la sedimentación del mortero.

4.Sistema de arrastre
Este carrito está montado sobre un marco móvil y puede ser remolcado y movido convenientemente por otros vehículos motorizados.

5.El sistema de inyección de lechada con tornillo continuo y el sistema de vacío pretensado son opcionales
Para la construcción de pretensado ferroviario, los usuarios pueden seleccionar opcionalmente equipos de inyección continua por tornillo y equipos de vacío para el pretensado para ser utilizados en conjunto.

Este carrito es para usar.

Parámetros de rendimiento

Parte de agitación de alta velocidad
Velocidad 1020 rpm
Precisión de la medición Mejor que ±1
Capacidad de mezcla por lote único 300 kg
Potencia del motor 3 kilovatios
Parte de agitación a baja velocidad
Velocidad de agitación 70 rpm
Capacidad de almacenamiento 400 kg
Potencia del motor 2.2 kilovatios
Sistema de alimentación automática
Forma de trabajo Alimentación por tornillo
Potencia del motor 2 unidades 2.2 kilovatios
Sistema de Control Eléctrico
Sistema de Control de Medición Automática de PLC Full Computer
Parte del marco del remolque
Velocidad de remolque No mayor de 20 km/h
Especificación del neumático 500-14
Dimensiones externas totales de la máquina largo/ancho/alto
3100mm/1700mm/2200mm

Características

1、Operación automática ；

2、Agitación de alta velocidad;

3、Diseño anti-sedimentación de tolva de amortiguación a baja velocidad;

4、Sistema de marco de arrastre;

5、Aplicable al sistema de inyección continua por tornillo y al sistema de vacío pretensado.

Descripción general

El sistema inteligente de control de tensado de pretensado se utiliza para el control automático del tensado de pretensado en puentes. Utiliza una pantalla táctil y un controlador lógico de alto rendimiento para controlar el tensado síncrono de 2 o 4 cilindros a través de válvulas proporcionales. El sistema es sencillo de operar y todo el proceso de tensado se puede completar con una operación de una sola tecla. Tiene alta precisión de control y puede mejorar eficazmente la calidad de la construcción de pretensado.

Características del sistema

Una máquina controla dos gatos: Un host o esclavo de tensado inteligente puede controlar dos gatos. Al tensar doble hebra con cuatro cilindros, solo se necesitan dos máquinas, un maestro y un esclavo, lo que reduce los costos y facilita su uso.

El tensado se controla mediante una válvula proporcional de alta presión, lo que garantiza un tensado suave y de alta precisión.：En comparación con los modelos que utilizan control tipo interruptor o de flujo fijo para el tensado síncrono, el uso de una válvula proporcional para el tensado proporciona una velocidad más uniforme y un control más fino.

Utiliza control lógico dedicado: El controlador central utiliza un controlador lógico dedicado diseñado para el tensado de puentes, ofreciendo alta fiabilidad y mantenimiento conveniente.

Utiliza una pantalla táctil industrial, funcionamiento fiable, baja tasa de fallos.：En comparación con el uso de un microordenador como controlador, las pantallas táctiles industriales tienen mejor fiabilidad, resistencia a los golpes y tolerancia ambiental.

Composición del sistema

Parámetros técnicos

Presión de la estación de bombeo: 50 MPa.

Presión del gato: 50 MPa, carrera 195 mm.

Precisión de medición de desplazamiento: <0.25, resolución 0.1 mm.

Precisión de medición de presión: <0.5, resolución 0.01Mpa.

Voltaje de trabajo de la estación hidráulica: 380±10 。

Voltaje de operación del sistema de control: 220±10 。
