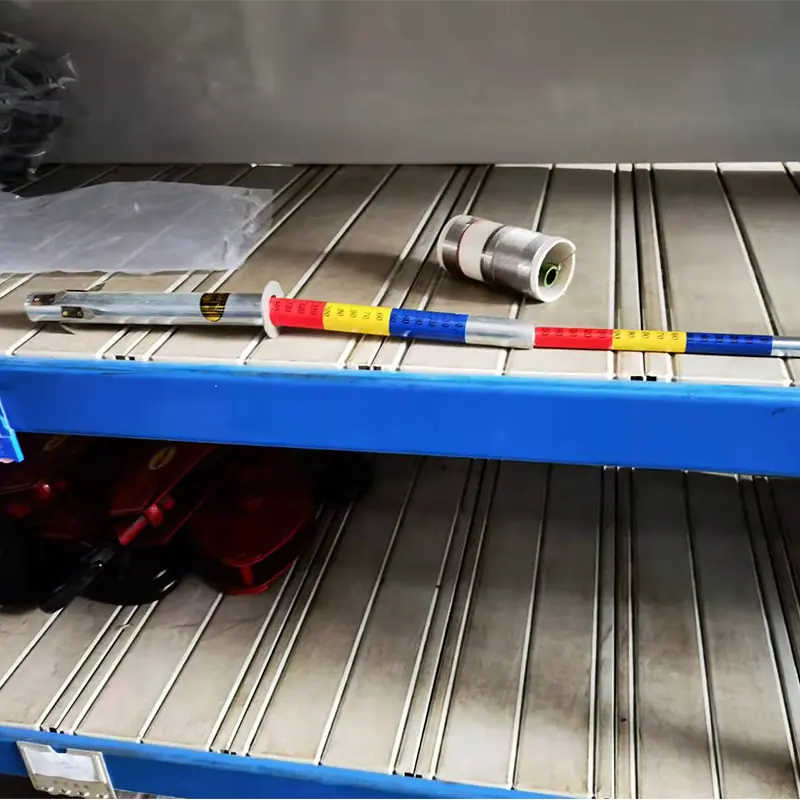

El medidor de delaminación de techos montado en la pared es un instrumento de monitoreo especial para monitorear el movimiento de las capas de roca del techo.

Puede mostrar la separación de la roca del techo dentro y fuera del rango de longitud de anclaje, proporcionando a los técnicos e inspectores de ingeniería de minas de carbón una base científica para determinar la longitud y la resistencia a la tracción del ancla, y comprender la racionalidad y la economía del ancla utilizada, previniendo así eficazmente los accidentes de colapso del techo y garantizando la producción segura en las minas de carbón.

A través de observaciones integrales de separación del techo de varios túneles de red de anclaje, se reconoce generalmente que las observaciones de separación del techo desempeñan un cierto papel orientador y de advertencia en el soporte y la reforma de los túneles de red de anclaje. Según el análisis de los datos observados por el instrumento de separación del techo, se obtienen diferentes condiciones geológicas, cambios en las propiedades de la roca, etc., y se resume la cantidad de separación dentro del rango de la red de anclaje del túnel de red de anclaje, y se toman otras medidas de soporte efectivas a tiempo para prevenir la ocurrencia de accidentes de colapso del techo y garantizar la producción segura.

Hay dos tipos de medidores de separación de techo, uno es el modelo LBY que tiene forma de T, y el otro es el tipo bandeja ZKBY. El número de puntos de detección es generalmente 1 punto, 2 puntos, 3 puntos, 4 puntos, 6 puntos, 8 puntos, etc., entre los cuales 2 puntos y 3 puntos son los más comúnmente utilizados. Este producto tiene una estructura simple, es fácil de usar, tiene lecturas intuitivas y es de bajo precio. Es uno de los productos necesarios para la observación de la presión minera en las minas de carbón. El medidor de separación de techo tiene bajo costo y es fácil de usar e instalar;

Posición de instalación: Se instala un medidor de separación del techo cada 10 m a lo largo de la excavación del techo de carbón, y se instala un medidor de separación del techo cada 5 m cerca de la excavación del yacimiento agotado. El error de posición no debe exceder 1 m; el medidor de separación del techo se instala en el centro del túnel, y el error no debe exceder 0.3 m; el medidor de separación del techo debe instalarse en túneles como fallas y zonas de fractura de la roca circundante, áreas de concentración de esfuerzos y cruces de túneles.

Use taladro de anclaje para perforar agujeros. La broca es una broca de acero aleado de Φ27 mm o Φ28 mm y un taladro hexagonal hueco. Antes de perforar, golpee la parte superior y revise cuidadosamente la condición de la roca superior, identifique la ganga activa y la roca peligrosa, y comience a trabajar después de confirmar la seguridad. La posición del agujero debe ser precisa, vertical a la placa superior de la galería, asegúrese de que la cuerda de medición del instrumento de separación de la placa superior se comba naturalmente, y construya un pozo de perforación de acuerdo con la profundidad de anclaje del cable de anclaje cerca de la ubicación. La profundidad de perforación es 1 m más profunda que la profundidad de anclaje del cable de anclaje en la ubicación.

Use el cable de anclaje para empujar el anclaje de base profunda en el agujero hasta que alcance la posición diseñada (misma longitud que el cable de anclaje). Después de sacar el cable de anclaje, tire del cable de acero con la mano para confirmar que el anclaje está firmemente anclado. Luego empuje el anclaje de base poco profunda en el agujero hasta la posición diseñada (misma longitud que la varilla de anclaje). Después de sacar el cable de anclaje, tire del cable de acero con la mano para confirmar que el anclaje está firmemente anclado. Finalmente, empuje la carcasa de PVC blanca del instrumento de delaminación en el agujero y confirme que está fijada en el extremo inferior de la carcasa de PVC cerca de la placa superior.

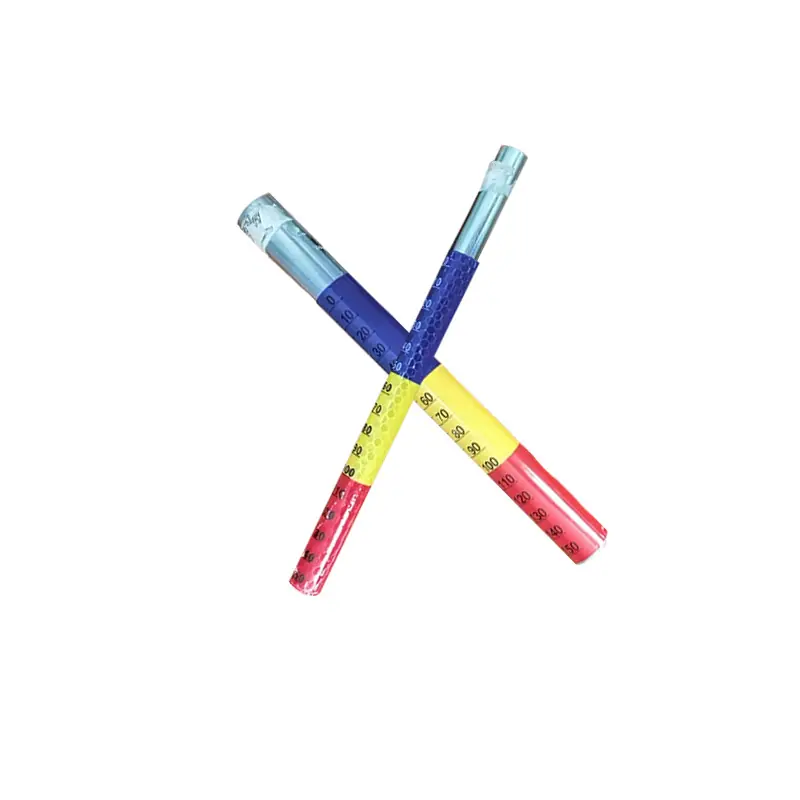

Alinear la escala: Alinee las dos escalas indicadoras del punto de medición con un extremo del manguito rojo, bloquee el cable y corte el exceso de cable.

Número de puntos de medición: 2/3

Rango máximo (mm): 200 Precisión de lectura: 1 mm

Diámetro del orificio de anclaje de instalación: 28-42 (mm)
