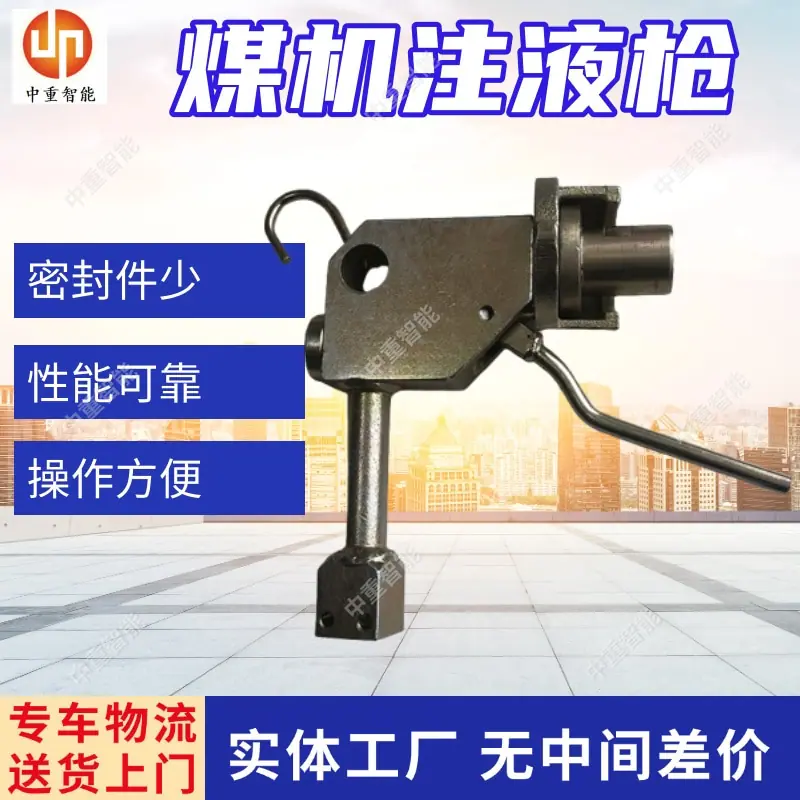

Pistola de Inyección de Fluido para Máquina de Carbón, Soporta Pistolas de Inyección de Fluido Personalizadas, Fácil de Operar, Pistola de Inyección de Fluido con Soporte Hidráulico Único Dz-Q1

Introducción del producto pistola de inyección líquida:

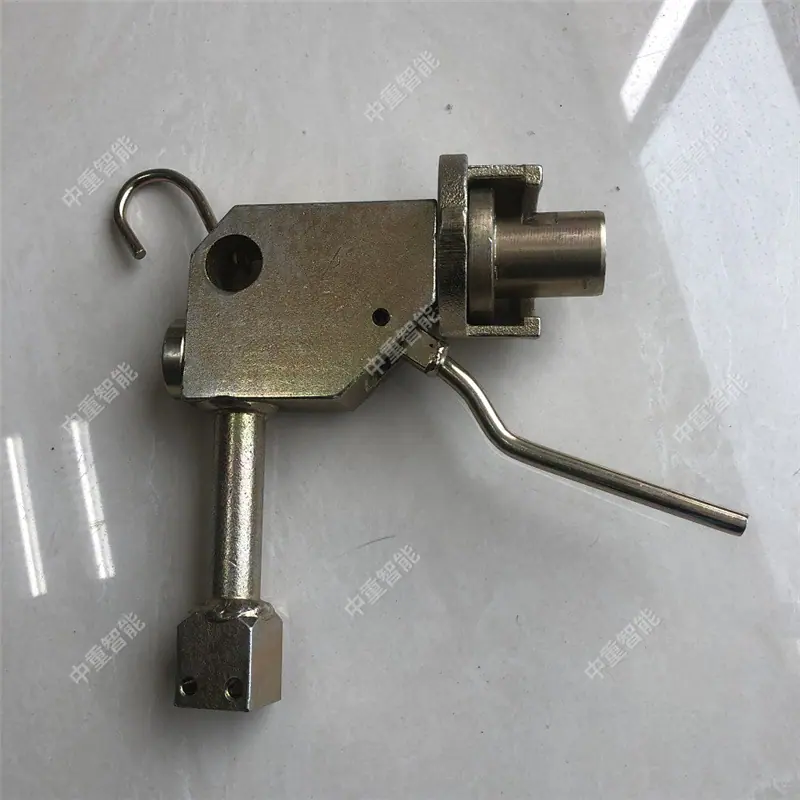

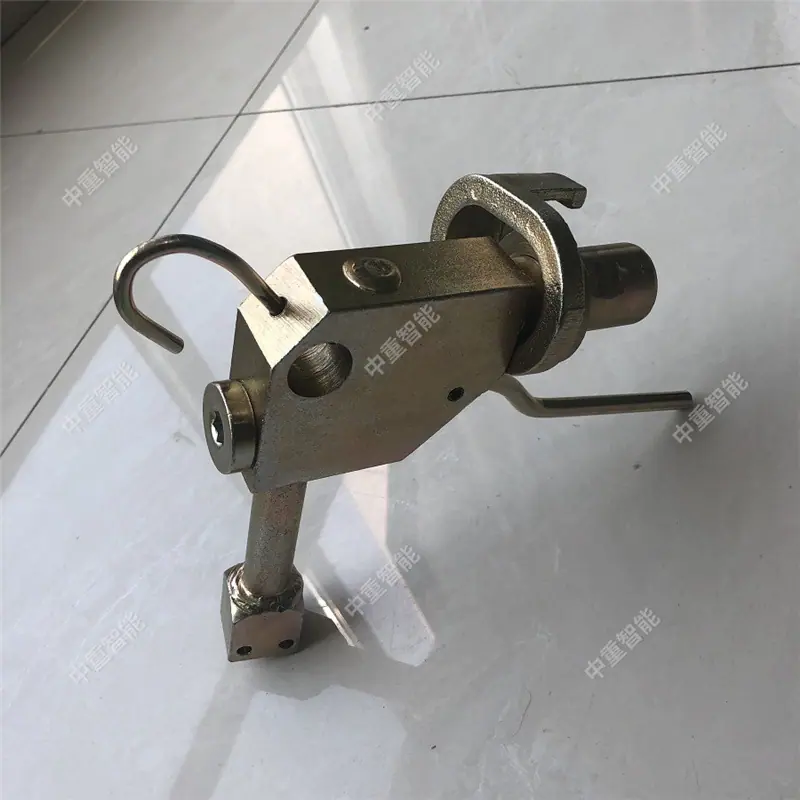

Una pistola de inyección de presión constante adecuada para puntales hidráulicos individuales en minas de carbón. La pistola de inyección de líquido consta de una boquilla de inyección de líquido, una tubería de entrada de líquido con anillo de seguridad, un cuerpo de pistola, un pistón diferencial, una varilla eyectora de control, una tuerca de ajuste, un dispositivo manual, un resorte, etc. Se utiliza un pistón diferencial para bloquear la varilla eyectora y abrir la válvula de entrada de líquido. El método de bloqueo es mecánico. Cuando la fuerza de soporte inicial del puntal hidráulico individual alcanza el valor especificado, el pistón diferencial se desbloquea automáticamente mediante diferencial hidráulico y cierra la válvula de entrada de líquido. La válvula de entrada también se puede cerrar mediante dispositivo manual. La pistola de inyección de líquido de presión constante puede ajustar el tamaño de la fuerza del resorte ajustando la tuerca y ajustar la fuerza de soporte inicial del soporte hidráulico individual.

Principio de funcionamiento de la pistola de inyección de líquido:

Una pistola de inyección de líquido utilizada en un puntal hidráulico simple para minería, que incluye: cuerpo de válvula, manguito de bloqueo, manija, varilla eyectora, manguito de aislamiento, asiento de válvula unidireccional, bola de acero, resorte, tornillo de compresión y salida de líquido. Se utiliza una junta para conectar la tubería de entrada de líquido en el extremo trasero del cuerpo de la válvula. La manija está conectada al cuerpo de la válvula mediante un pasador. El manguito de aislamiento, el asiento de válvula unidireccional, la bola de acero y el resorte se instalan secuencialmente en la parte trasera del cuerpo de la válvula. Hay un tanque de líquido en el cuerpo de la válvula, y el exterior del tanque de líquido está sellado por una placa de sellado. Hay un orificio de líquido delantero en la parte delantera del cuerpo de la válvula, y se proporcionan un orificio de líquido trasero y una ranura de flujo de arco semicircular en el manguito de aislamiento. El orificio de líquido delantero y el orificio de líquido trasero Los orificios están conectados a través del tanque de líquido, la tecnología de procesamiento es relativamente simple y tiene las características de estructura compacta, pequeño volumen y buen rendimiento de sellado.

Máquina de Mina de Carbón Pistola Inyectora Soporta Pistola Inyectora Personalizada Fácil de Operar DZ-Q1 Pistola Inyectora de Soporte Hidráulico Único
