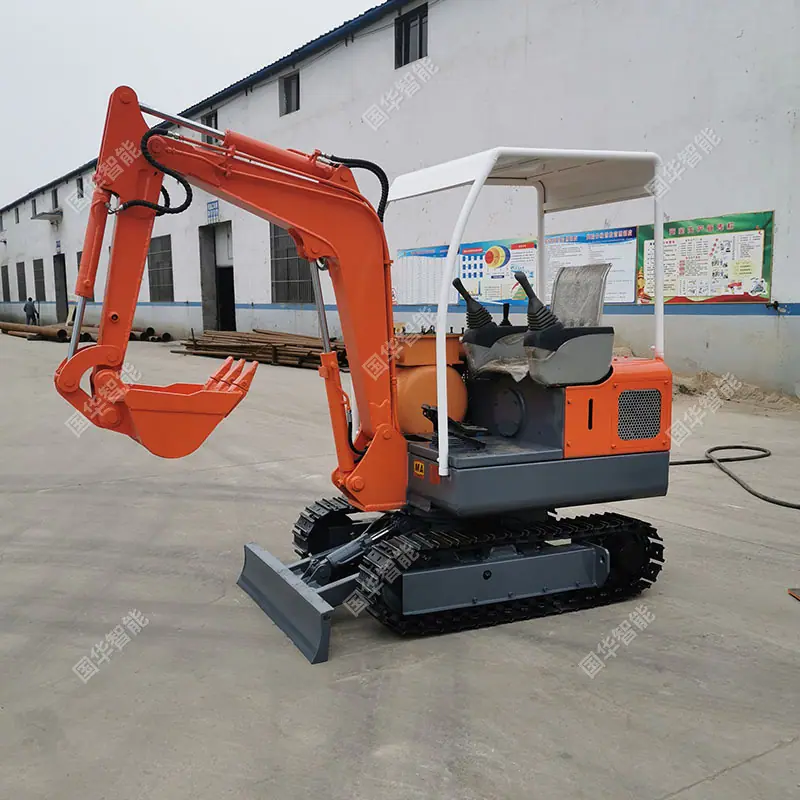

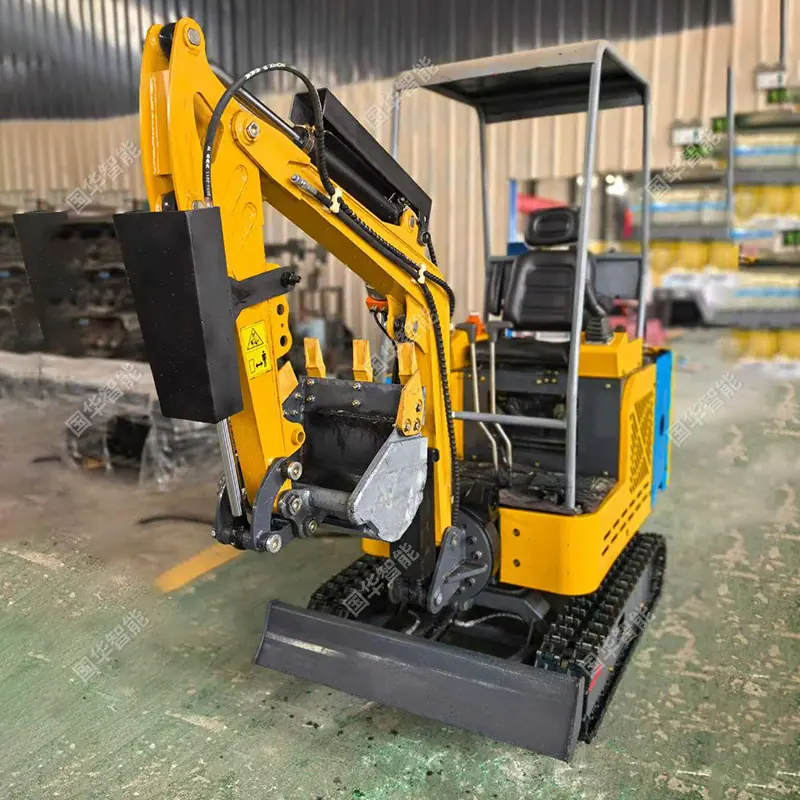

Excavadora de Minería en Stock Mwd6.8/0.35L Excavadora de Minería de Carbón Controles de Válvula Piloto Rotación de 360 Grados
Variaciones
Coincidencias exactas a un precio más bajo
Productos similares a un precio más bajo
Principios estructurales
4.1 Estructura de Chasis con Orugas
4.1.1 Estructura y Principio de Funcionamiento
La excavadora utiliza un sistema de tracción en las cuatro ruedas(Rueda motriz, rodillo portador, rodillo tensor, piñón, oruga), bastidor de desplazamiento y mecanismo de tensado. El bastidor base adopta una estructura de caja en forma de H.
4.1.2 El dispositivo viajero tiene un motor accionado hidráulicamente para cada oruga. El motor hidráulico impulsa un piñón para hacer girar la oruga, permitiendo que la máquina se mueva.
4.1.3 Cuando la máquina está girando, la dirección del motor de desplazamiento hidráulico se controla mediante la palanca de operación, lo que es conveniente y flexible, y puede lograr un giro en el lugar o un giro de desplazamiento.
Cuando la máquina gira, debería: Los dos motores de traslación se suministran con aceite simultáneamente y giran en direcciones opuestas, permitiendo un giro de 90° en el sitio. No se permite el desplazamiento hidráulico en un solo lado.El motor itinerante suministra aceite y gira, mientras que el otro lado permanece estacionario, y la máquina luego gira alrededor de esta pista.
4.2 Mecanismo de Excavación
4.2.1 El mecanismo de excavación de la excavadora consta de un cucharón, bielas, cilindro del cucharón, brazo, cilindro del brazo, pluma, cilindro de la pluma, pasador de pivote, bastidor y cilindro de giro.
4.2.2 Todas las estructuras soldadas se sueldan con placas de acero estructural de alta resistencia y tienen propiedades excelentes como alta resistencia, resistencia a la fatiga y resistencia al impacto.
4.2.3 La conexión entre los conjuntos de componentes utiliza pasadores. Los casquillos de las juntas importantes están hechos de casquillos de cobre resistentes al desgaste para facilitar el mantenimiento y la sustitución. La cabeza de la biela del cilindro hidráulico utiliza un rodamiento esférico para garantizar una rotación flexible sin atascarse.
4.2.4 Rango de Operación de la Excavadora
Al posicionar la máquina, el cuerpoRotación de 360 grados, el brazo gira 180 grados a izquierda y derecha, altura de excavación 2460 mm, profundidad de excavación 1800 mm,
