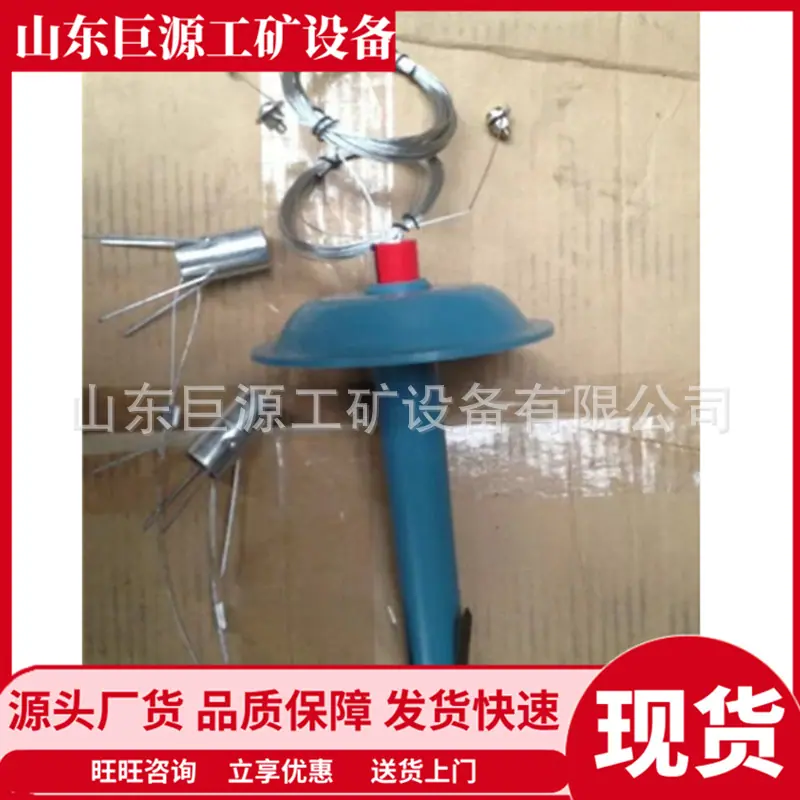

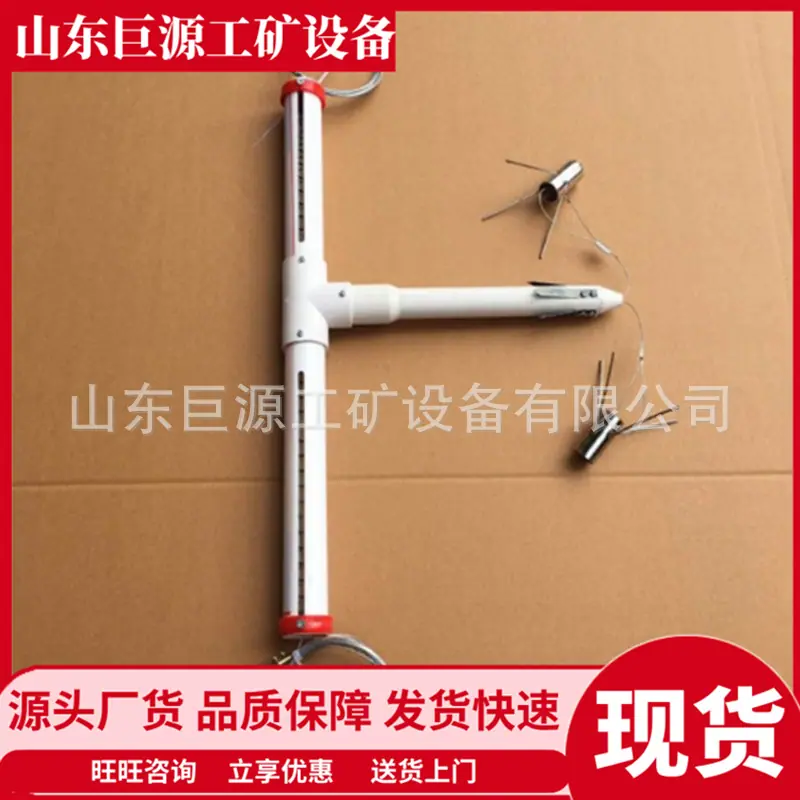

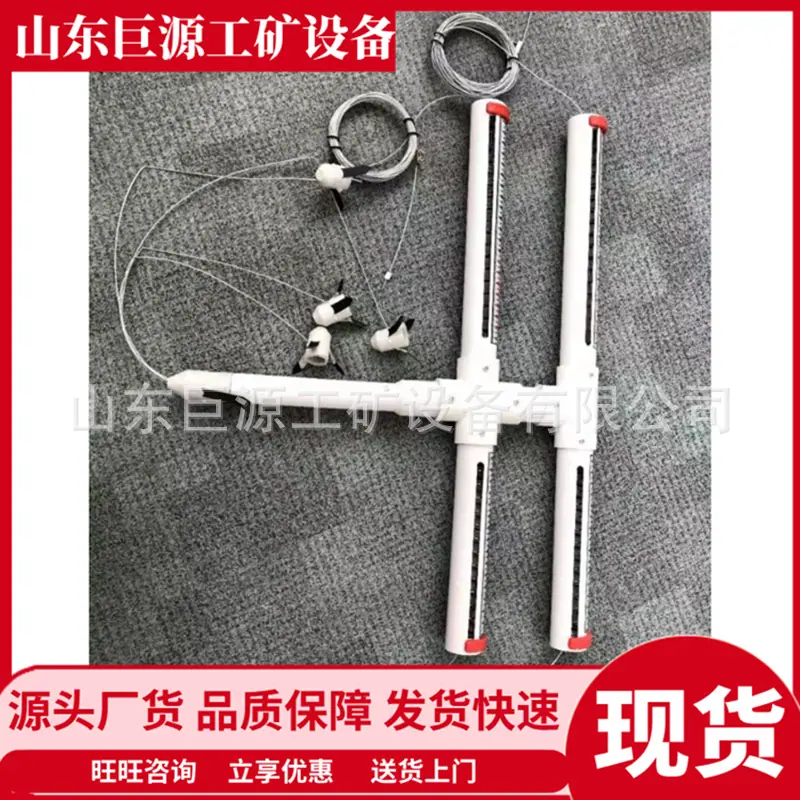

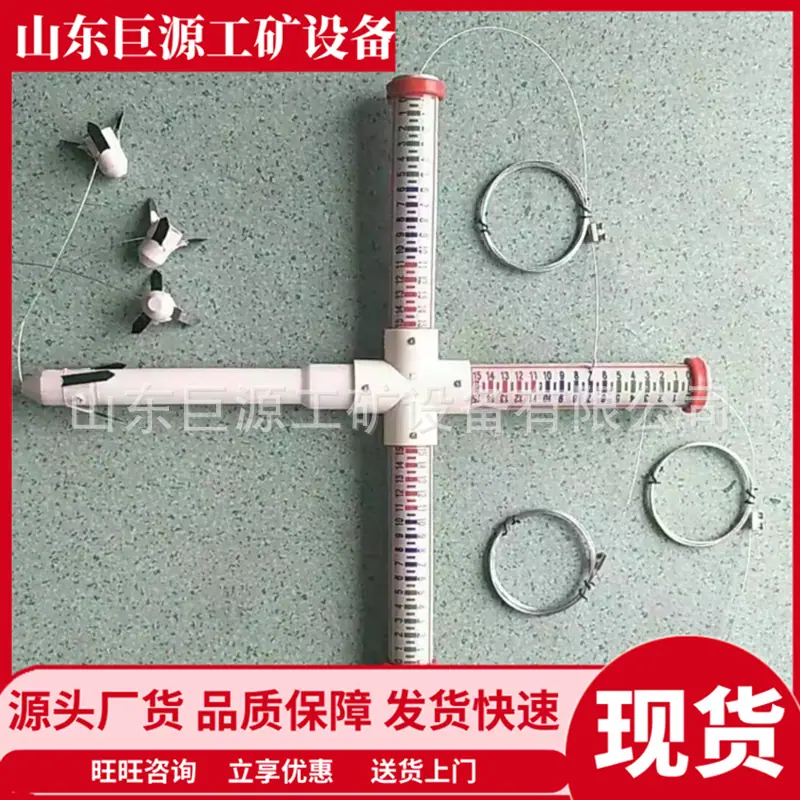

Indicador de Fallo de Techo Tipo Lby-2 para Minería Pantalla Reflectante Indicador de Fallo de Techo

Introducción del producto del instrumento de delaminación de techos:

El indicador de separación de techos LBY-3A es un instrumento especial para monitorear el desplazamiento de la roca circundante y evitar su colapso. Es ideal para techos de túneles soportados por varillas y cables de anclaje, así como para frentes de trabajo que requieren medir el desplazamiento. Proporciona al personal técnico y de ingeniería de minas de carbón, así como al personal de pruebas, la base para determinar la longitud y la resistencia a la tracción de las varillas de anclaje, y es fundamental para comprender la racionalidad y la rentabilidad de las varillas y cables de anclaje utilizados.

Parámetros principales de rendimiento del instrumento de separación de techos:

⑴Método de medición: pantalla a color reflectante

⑵Número de puntos de medición: 2 (3)

⑶ Alcance: 200 mm

⑷Precisión de lectura: 1 mm

⑸Diámetro del orificio del anclaje de instalación: 28,42 mm

Pasos de instalación del instrumento de delaminación de techo:

Utilice una broca de φ28 mm para perforar un agujero de 7 a 8 m de profundidad;

Punto de base profundo: Utilice la varilla de instalación para introducir el anclaje de punto de base profundo en el orificio hasta que toque el fondo. Después de extraer la varilla de instalación, tire del cable con la mano para confirmar que el anclaje esté fijado. La base profunda debe fijarse a 7-8 m por encima de la placa superior.

2. Alinee los tornillos en ambos extremos con la escala: anote las lecturas iniciales de las partes superficiales y profundas, fíjelas con tornillos y corte el exceso de cable de acero.
