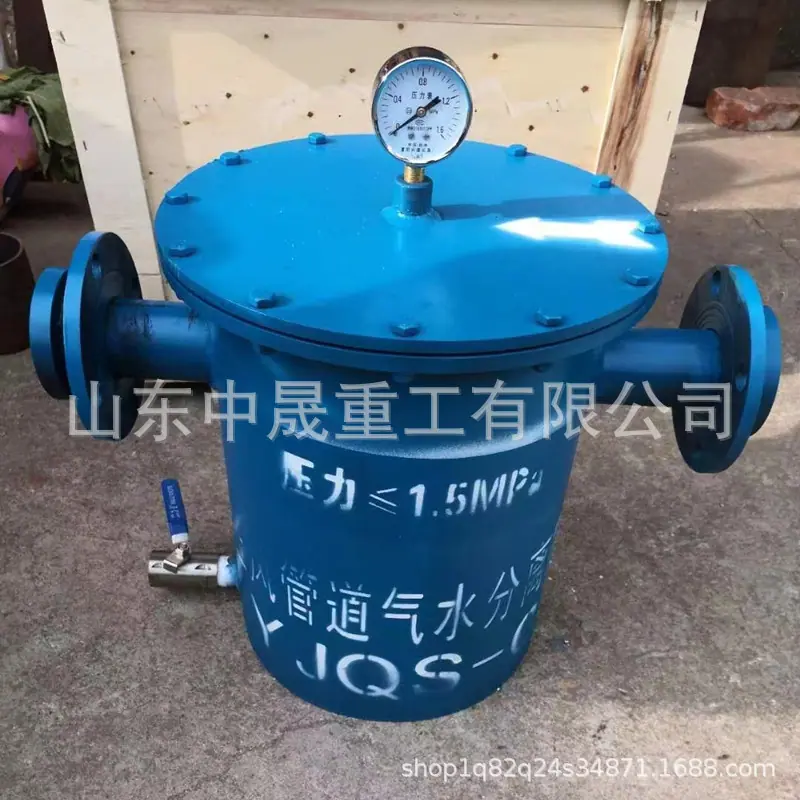

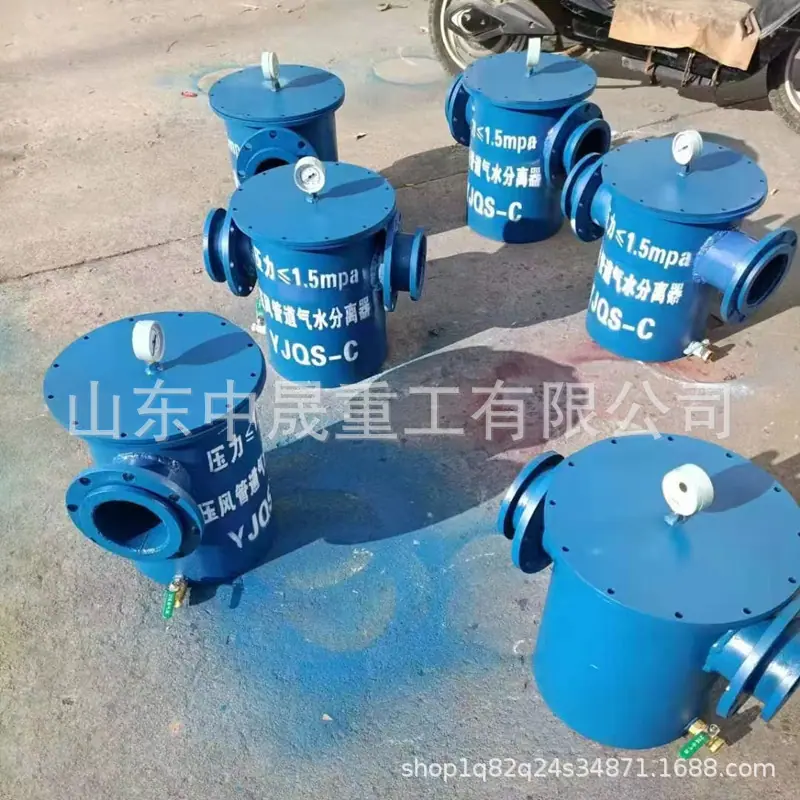

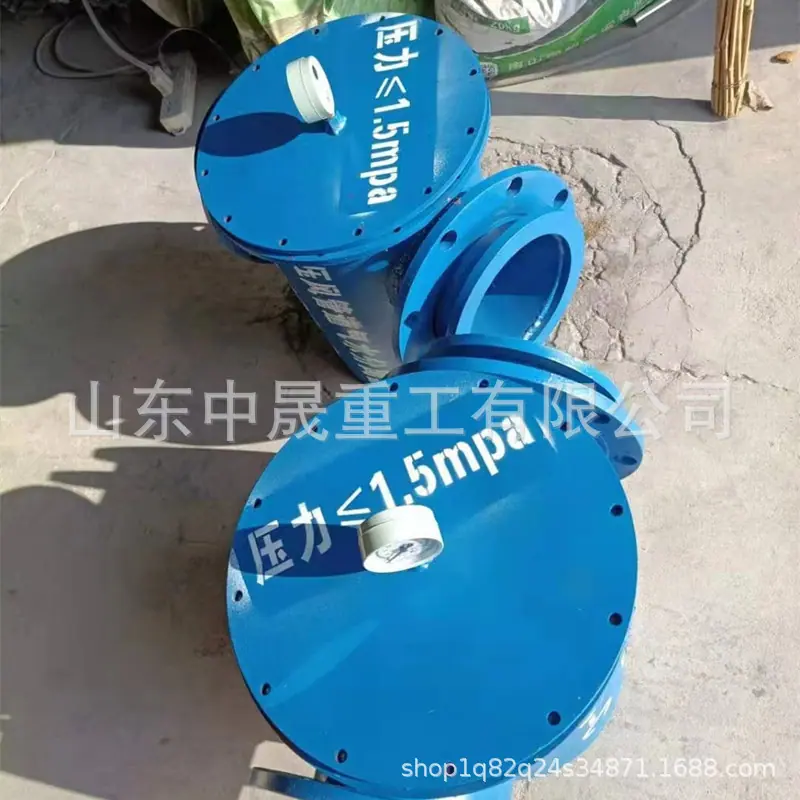

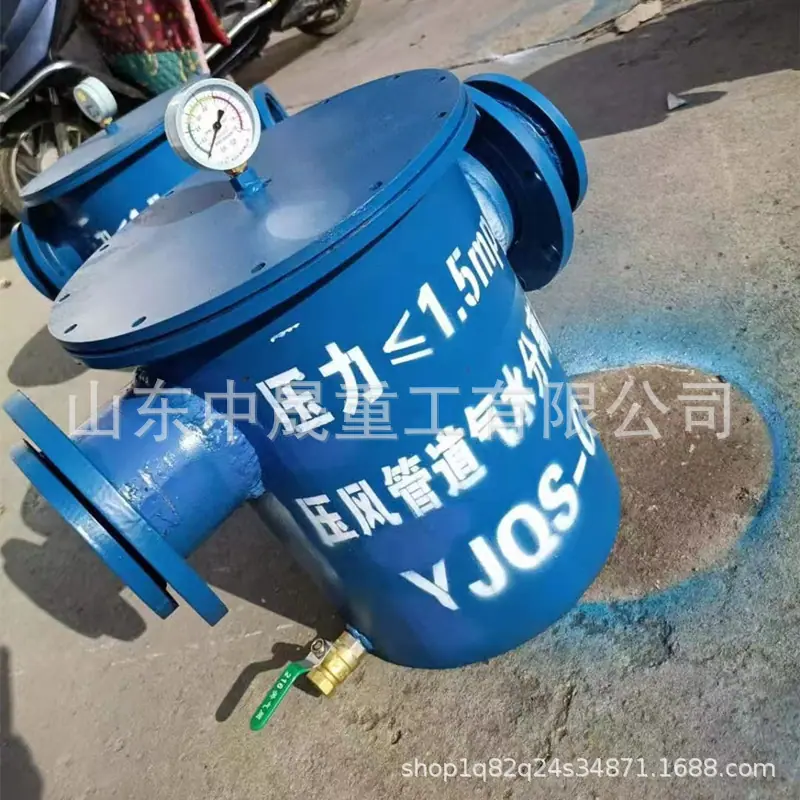

YJQS-40 separador de gas-agua de mina tubería de aire a presión separador de gas-agua fábrica separador de soda disponible

Instrucciones del filtro de separación aire-agua para tuberías de aire comprimido YJQS-C

La tubería principal de suministro de aire del separador de vapor y agua debe estar equipada con un colector de agua y un drenaje, y se debe instalar un interruptor y un separador de vapor y agua en la conexión entre la tubería de suministro de aire y el dispositivo de autorrescate. Las válvulas del sistema de autorrescate de aire comprimido deben estar completamente instaladas y las llaves de las válvulas deben estar en la misma dirección para garantizar el funcionamiento normal del sistema.

Además de conectar el suministro de aire y el dispositivo de autorrescate, se debe instalar un interruptor y un separador de vapor y agua. Las válvulas del sistema de autorrescate de aire comprimido deben estar completamente instaladas y las llaves de las válvulas deben estar en la misma dirección para garantizar el funcionamiento normal del sistema. El separador de vapor y agua es adecuado para separar vapor, agua e impurezas en la tubería de aire comprimido de la mina, eliminar las gotas atrapadas en el sistema de vapor y aire comprimido, separar partículas sólidas en el gas y separar el gas y el líquido de diversos gases.

Parámetros técnicos:

Presión de diseño: 1,5 MPa

Pérdida de presión: ≤0,002 Mpa

Eficiencia de separación: 99%

Tamaño de la interfaz: DM15～350

Forma de interfaz: brida PN1.6/PN2.5/PN4.0

¿Cómo funciona el filtro separador aire-agua del conducto de aire comprimido?

1. Una gran cantidad de gas con agua entra en el separador gas-agua y se mueve en una inclinación centrífuga descendente. El agua arrastrada se separa gracias a la velocidad reducida. El líquido separado fluye a través de la trampa de vapor y el gas limpio y seco se descarga por la salida del separador. Gracias a la estructura simple del separador de descarga de líquido, se minimiza la pérdida de presión y el equipo se abastece con gas limpio.

Antes de la instalación, la tubería debe purgarse con gas presurizado para eliminar la suciedad y los residuos.

2. Este separador debe instalarse en la tubería de aire comprimido de la mina de carbón. Se recomienda instalar válvulas de cierre antes y después del separador.

3. Dirección de instalación La flecha en el cuerpo de la válvula debe apuntar en la misma dirección que el flujo del fluido en la tubería (la flecha en el cuerpo de la válvula indica el puerto de salida del fluido)
