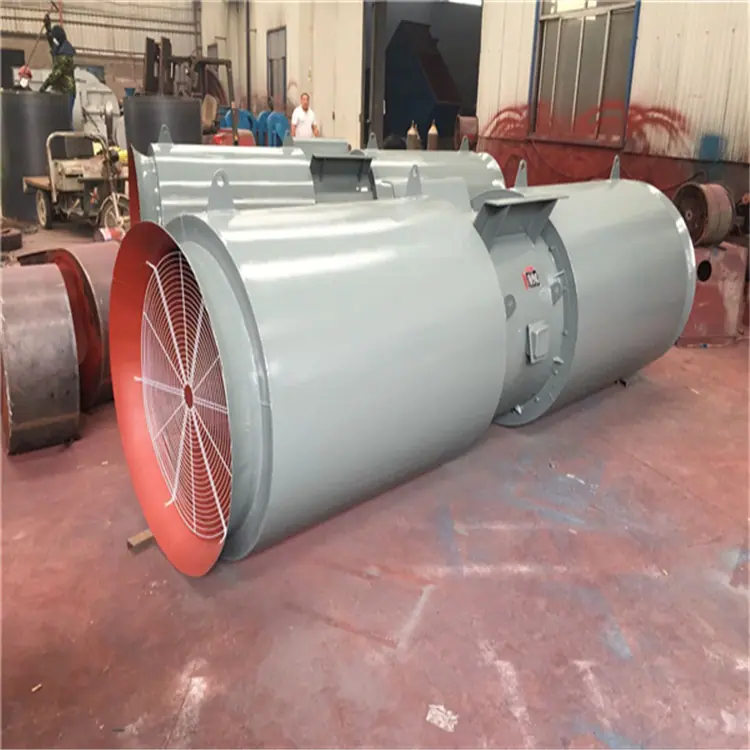

Ventilador axial local de flujo mixto a prueba de explosiones tipo empuje para minería, tipo FBD, ventilador local a prueba de explosiones en stock

1、El ventilador axial local extraíble a prueba de explosiones de la serie FBCD es una nueva generación de ventilador de ventilación local de uso generalizado desarrollado y producido sobre la base del rendimiento estructural y técnico de los ventiladores axiales locales extraíbles contrarrotantes nacionales existentes. El ventilador se utiliza principalmente para la ventilación por extracción en la excavación de galerías de sección grande y pequeña en minas de carbón. El ventilador tiene características como estructura razonable, alta eficiencia y bajo ruido.

2、La temperatura ambiente para el ventilador axial de flujo local a prueba de explosiones serie FBCD para minas es de -20℃~+40℃, la humedad relativa no es superior al 95% (a 25℃) y la altitud no debe superar los 1000 m. Se permite que el medio transportado por el ventilador contenga metano y gases explosivos, y el contenido de polvo del gas no debe superar los 200 mg/m. El ventilador se utiliza principalmente en minas de carbón con peligro de explosión de gas metano. Se instala en el túnel de aire de retorno y se utiliza junto con el tubo de viento de presión negativa para la ventilación de extracción.

2. Características

1El ventilador local axial de flujo axial a prueba de explosiones para extracción minera serie FBCD consta de dos máquinas principales de trabajo, y los impulsores de dos etapas giran en direcciones opuestas. Es decir, el impulsor de primera etapa gira en sentido horario y el impulsor de segunda etapa gira en sentido antihorario, y el número de álabes en las dos etapas es primo entre sí. El aire obtiene energía del impulsor de primera etapa y se expulsa después de ser presurizado por el impulsor de segunda etapa. Además de aumentar la energía del flujo de aire, el impulsor de segunda etapa también tiene la función de álabes guía estáticos en los ventiladores axiales de flujo axial ordinarios. Al obtener el componente de velocidad de la dirección circunferencial de la guía, endereza el impacto del flujo de aire, aumenta la energía del flujo de aire, reduce el vórtice de estela y reduce el ruido.

2Las aspas de los ventiladores locales axiales extractables a prueba de explosiones para minería de la serie FBCD adoptan la teoría avanzada nacional de flujo tridimensional para el diseño del rendimiento aerodinámico y utilizan aspas helicoidales de placa de arco con forma de perfil aerodinámico, que tienen alta eficiencia aerodinámica y un área de alta eficiencia. Amplia, el efecto de ahorro de energía es significativo. También permite que el flujo de aire pase a través del ventilador a alta velocidad y de manera fluida, garantizando la operación segura del ventilador.

3, el ventilador local axial de flujo axial extraíble a prueba de explosiones para minería serie FBCD adopta un dispositivo silenciador compuesto de carcasa exterior, que tiene características de ruido ultrabajo y tiene un efecto significativo en el cambio del entorno de ruido del espacio subterráneo restringido.

4El ventilador local axial de flujo axial tipo extracción a prueba de explosiones para minería serie FBCD adopta tecnología a prueba de explosiones de cámara de aislamiento. La cámara de aislamiento tiene una cierta resistencia a la presión, lo que garantiza que el motor y el gas que contiene gas en el flujo del ventilador estén aislados entre sí, y al mismo tiempo desempeña la función de disipación de calor y desviación de flujo del motor. La tubería de disipación de calor conecta el área circundante del motor con la atmósfera, lo que no solo aumenta el rendimiento a prueba de explosiones del motor, sino que también permite que el calor del motor se disipe completamente a la atmósfera.

5El cuerpo principal del ventilador local axial de flujo axial contrarrotatorio a prueba de explosiones para minería de la serie FBCD adopta una estructura soldada de placa de acero, y las aspas y el interior de la carcasa se tratan con tratamiento anticorrosión y a prueba de humedad, para que el ventilador pueda operar durante mucho tiempo en un ambiente húmedo, resolviendo eficazmente el problema de la corrosión del ventilador causada por otras condiciones.

6Las palas del impulsor y el anillo protector del ventilador axial local a prueba de explosiones serie FBCD para minas están emparejados con latón H62 y acero al carbono Q235 y han pasado la prueba de fricción de chispas por el Centro Nacional de Supervisión e Inspección de Calidad de Productos de Seguridad para Ventiladores de Ventilación Antidust de Minas de Carbón de Chongqing, resolviendo el peligro oculto de incendio o explosión causado por el impacto operativo de las palas en entornos de gas explosivo.

7, el ventilador local axial de flujo axial a prueba de explosión para minería serie FBCD está equipado con un motor asíncrono trifásico a prueba de explosión serie YBF2 con un nivel de voltaje de 380/660V y 660/1140V. El ventilador está equipado con un dispositivo de llenado y drenaje de aceite sin detener la operación para asegurar que el ventilador se llene y drene durante la operación, garantizando la operación confiable y segura a largo plazo del motor en entornos hostiles.
