Soporte para Caja de Protección Personalizada de Bajo Voltaje para Minas de Carbón con Especificaciones Completas para Subestaciones Móviles

Descripción general de la estructura y características

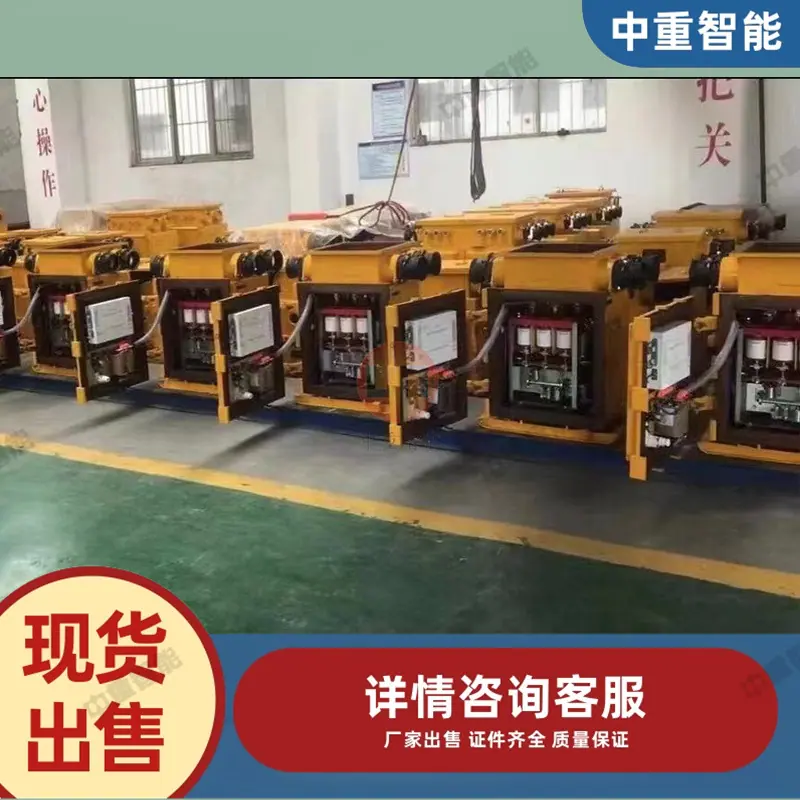

A) La carcasa de la caja de protección está hecha de láminas de acero soldadas; la puerta frontal es de tipo bloque deslizante, que se puede girar alrededor de la bisagra en el lado izquierdo de la carcasa hasta la posición completamente abierta; la puerta frontal y la manija del interruptor de aislamiento están equipadas con un dispositivo de enclavamiento mecánico confiable; se garantiza que la cubierta de la puerta solo se puede abrir cuando el interruptor de vacío de alto voltaje superior está en la posición desconectada: después de abrir la cubierta de la puerta, el interruptor de alto voltaje no se puede cerrar en operación normal.

B) Hay dos dispositivos de salida de cable de alimentación en ambos lados de la parte superior de la caja de protección, cada uno con una tuerca de compresión tipo trompeta, una junta de sellado de goma y una junta metálica para garantizar el sellado al sacar el cable.

C) Todas las fallas se desconectan operando el interruptor automático del lado de alto voltaje a través de la línea de señal, reduciendo así la corriente de desconexión, superando las frecuentes fallas de desconexión del interruptor alimentador de bajo voltaje y, al mismo tiempo, superando el problema de la zona muerta del devanado de bajo voltaje del transformador al bucle del interruptor alimentador de bajo voltaje que no puede desconectar el punto de falla, y puede combinarse con todo tipo de subestaciones móviles.

D) Cuenta con un sistema de protección microcomputarizado avanzado y completo integrado, que mejora la fiabilidad general de la fuente de alimentación y permite configurar los parámetros de protección sin abrir la puerta; también tiene una interfaz de comunicación RS485, que habilita las cuatro funciones remotas.

(1) El microordenador utiliza un oscilador de cristal para la temporización, por lo que todos los límites de tiempo y los retardos de tiempo inverso son precisos.

(2) La microcomputadora adopta tecnología de microprocesamiento y puede completar funciones como bloqueo por sobrecarga, cortocircuito y fuga, protección contra fugas y bajo voltaje.

(3) La protección por microcomputadora utiliza una pantalla completamente en chino. Todas las operaciones se pueden realizar a través de 4 botones sin necesidad de abrir la puerta. La configuración y consulta de sus parámetros se muestran en chino. Es tan conveniente e intuitivo como operar una computadora personal con un clic del mouse. Rastrea automáticamente los cambios de voltaje y tiene un diseño sin puentes. No es necesario cambiar el circuito periférico de la protección integral, lo que lo hace extremadamente conveniente para los usuarios.
