Altura de la torre a juego soporte hidráulico gato de empuje temple y revenido general tratamiento térmico material de silicio y manganeso tratamiento térmico cuerpo del cilindro

Cuando el gato de empuje lateral del soporte hidráulico se extiende, mueve el protector lateral móvil hacia afuera, lo que puede sellar el espacio entre los soportes, cumpliendo funciones como prevenir la entrada de estéril, prevenir el colapso y ajustar el soporte; cuando el gato de empuje lateral se retrae, provoca la retracción del protector lateral móvil, lo que puede reducir la resistencia al movimiento del soporte.
Gato hidráulico de empuje lateral

Especificaciones y Modelos de Gato Hidráulico de Soporte Lateral

número de serie

Número de dibujo

nombre del producto

Especificaciones y modelos

unidad

1

Conector lateral

φ63

raíz

2

Conector lateral

φ80

raíz

3

Conector lateral

φ100

raíz

4

Conector lateral

φ125

raíz

5

Conector lateral

φ140

raíz

6

Conector lateral

φ160

raíz

I. Parámetros Técnicos Principales del Jack Lateral:
Parámetros Técnicos Principales del Gato Lateral
II. Componentes y Estructura de un Gato de Elevación Lateral:
El gato se compone principalmente de un conjunto de vástago de pistón, un componente de cuerpo de cilindro, un conjunto de manguito guía, un sello, etc.
El conjunto de vástago de pistón incluye un vástago de pistón, un pistón, un sello, un anillo guía, un anillo guía de pistón y un conector fijo. La superficie del vástago de pistón está cromada para aumentar la capacidad de resistir la corrosión, la fricción y el impacto.
El cuerpo del cilindro está soldado al fondo del cilindro y al barril del cilindro.
Conjunto manguito guía: El manguito guía está conectado al puerto del cilindro mediante rosca interna, anillo de retención y tapa de presión.
Los retenes incluyen anillos en forma de montaña, anillos en forma de tambor, anillos en forma de capullo, retenes de polvo JF, anillos de sellado en forma de O, etc.
Componentes y Estructura de un Gato de Elevación Lateral

III. Función y Rol de la Entrada Lateral:
Cuando el puntal hidráulico de empuje lateral se extiende, la guarda lateral móvil se desplaza hacia afuera, lo que puede sellar la brecha entre los marcos, cumpliendo funciones como prevenir la entrada de ganga, prevenir el vuelco y ajustar el marco; cuando el puntal hidráulico de empuje lateral se retrae, la guarda lateral móvil se mueve hacia atrás, lo que puede reducir la resistencia durante el movimiento del marco.
4. La posición para usar el conector lateral:

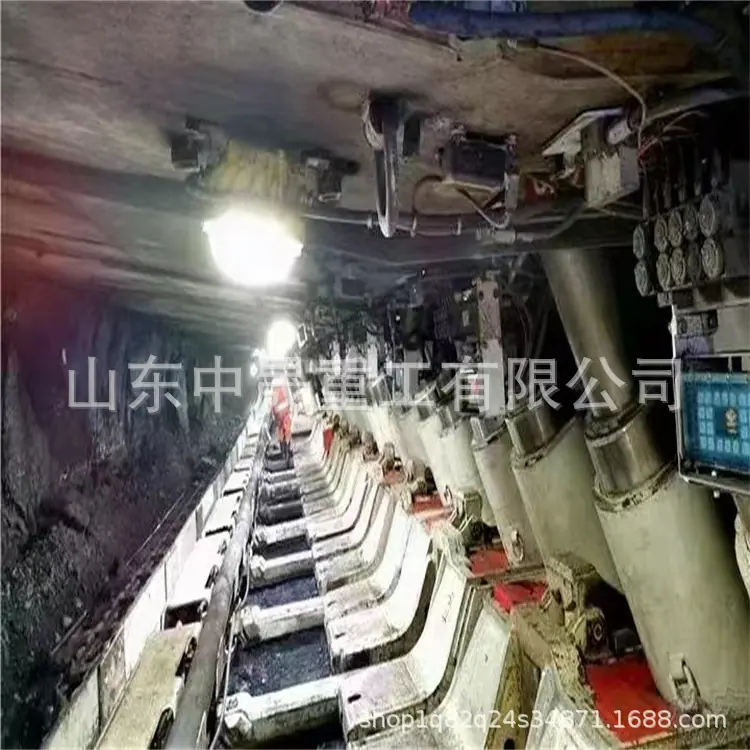

Los gatos de acción lateral se utilizan dentro de la viga superior y la viga de soporte, en el lado del soporte, como se muestra en la figura a continuación:
Posición de uso del conector lateral
V. Principio de Funcionamiento de la Toma Lateral
Al usar el gato, opere la válvula de control del gato para introducir líquido a alta presión a través del conjunto de la válvula de control, la manguera y el asiento del conector en la cavidad inferior del gato (es decir, la cavidad del pistón), haciendo que la barra del pistón se extienda y empuje y ajuste la viga superior del soporte. Al retraer el gato, opere la válvula de control del gato para introducir líquido a alta presión a través del conjunto de la válvula de control, la manguera y el asiento del conector en la cavidad superior del gato (es decir, la cavidad de la barra del pistón), haciendo que la barra del pistón se retraiga bajo la acción del fluido de trabajo.
Seis, ¿Cuáles son las consecuencias del uso o funcionamiento inadecuado de un gato lateral?
1) Las especificaciones del gato deben ser compatibles con los requisitos del soporte, y los parámetros de rendimiento deben cumplir con los requisitos de prueba de fábrica antes de que pueda ser utilizado con el soporte. Los gatos que se mantengan en reserva en la mina deben ser inspeccionados y reevaluados para ser calificados antes de que puedan ser utilizados con el soporte.
2) Antes de usar, inspeccione cuidadosamente todos los componentes en busca de cualquier defecto, como abolladuras que puedan afectar su uso, y luego proceda con la instalación y el uso. Durante el mantenimiento, está absolutamente prohibido golpear cualquier parte del gato con fuerza con objetos metálicos como martillos, especialmente previniendo daños al recubrimiento de la barra del pistón.
3) No se permite ajustar ni desarmar el gato para su reparación bajo tierra. Si hay un mal funcionamiento, solo se pueden utilizar componentes calificados del mismo tipo para el reemplazo.
4) Se deben seleccionar los grados apropiados de aceite emulsionable según las diferentes calidades del agua, y la emulsión debe prepararse a una relación aceite-agua de 5:95. Su rendimiento debe verificarse frecuentemente durante el uso.
Ocho, Precauciones al transportar, instalar o usar un gato elevador lateral:

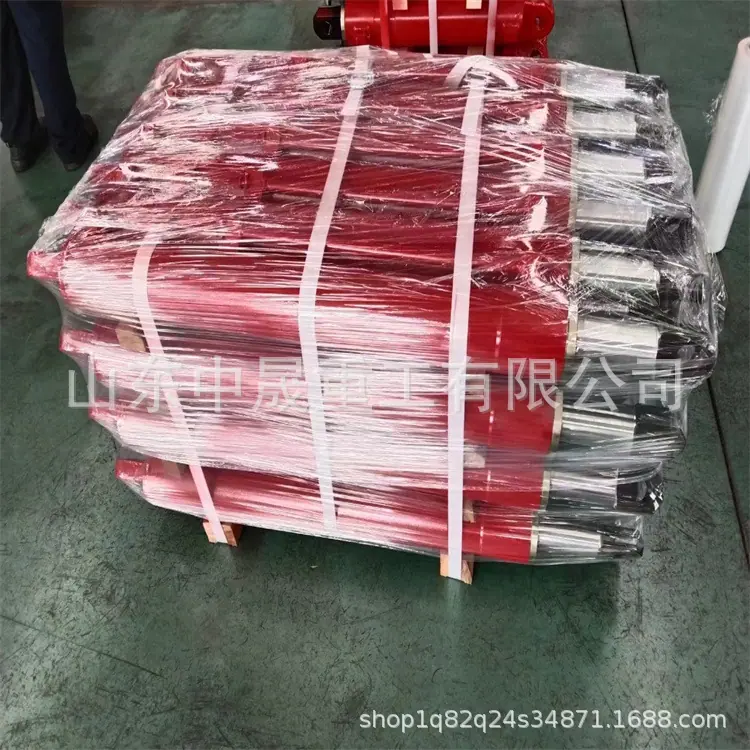

1) Los gatos deben enviarse con soportes o en cajas. Los productos deben estar firmemente sujetos para evitar desprendimiento, aplastamiento, daños, etc.
2) Durante el transporte, en invierno, se debe añadir anticongelante al producto según la temperatura más baja de la región aplicable y la distancia de transporte. En otras estaciones, la emulsión del gato debe drenarse, pero se debe garantizar el transporte del gato después del drenaje. No debe producirse óxido en el interior durante el almacenamiento.
3) Para los gatos almacenados durante más de tres meses, verifique si el aceite emulsionado en el interior se ha deteriorado. Si se ha deteriorado, debe ser reemplazado. Al usar el método de drenaje, verifique la corrosión.
4) Durante el uso, se debe prestar atención a asegurar que el asiento de la junta no se dañe, y el embalaje de transporte debe ser resistente y confiable. Durante el transporte, el gato debe cargarse y descargarse suavemente, prestando especial atención al asiento de la junta para evitar dañar la interfaz y afectar el uso del gato.
