Instalación Rápida, Andador para Peatones, Estructura Estable, Andador para Peatones Zxq-15/250

El elevador peatonal para pendientes en minas es un nuevo tipo de equipo auxiliar para el transporte de personas en pendientes ascendentes. El Reglamento de Seguridad en Minas de Carbón estipula que se deben instalar dispositivos mecánicos de desplazamiento de personas en túneles inclinados con una profundidad vertical superior a 50 m. Sin embargo, en túneles inclinados con una profundidad vertical superior a 50 m, una pendiente pronunciada y poca gente, si se equipan con vehículos tripulados o "monos" (vehículos de apoyo), la inversión es elevada, el coste de mantenimiento es elevado y no resulta rentable. El uso de dispositivos de asistencia peatonal puede reducir significativamente el esfuerzo físico del personal que camina, requiere una inversión baja, es fácil de operar y mantener, ocupa poco espacio en el carril y puede instalarse en un lateral del mismo.

El propósito principal:

Los caminantes peatonales de eje inclinado se utilizan principalmente en vías subterráneas de minas de carbón que suben (bajan) la montaña, áreas mineras que suben (bajan) la montaña, pozos inclinados oscuros y otros túneles con grandes pendientes (5°~40°), largas distancias (generalmente menos de 1000), y alto esfuerzo físico para los peatones.

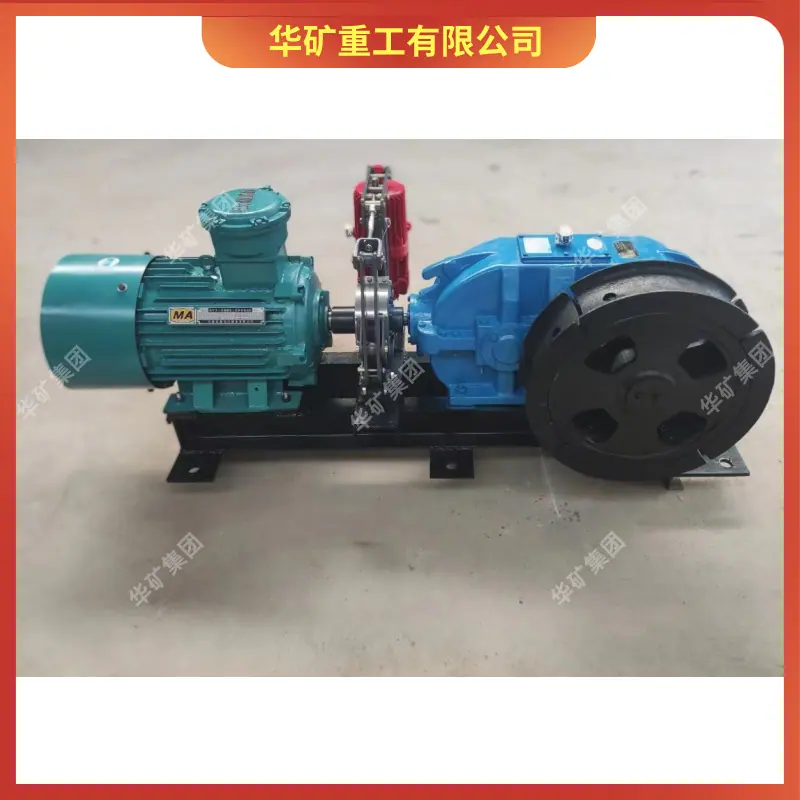

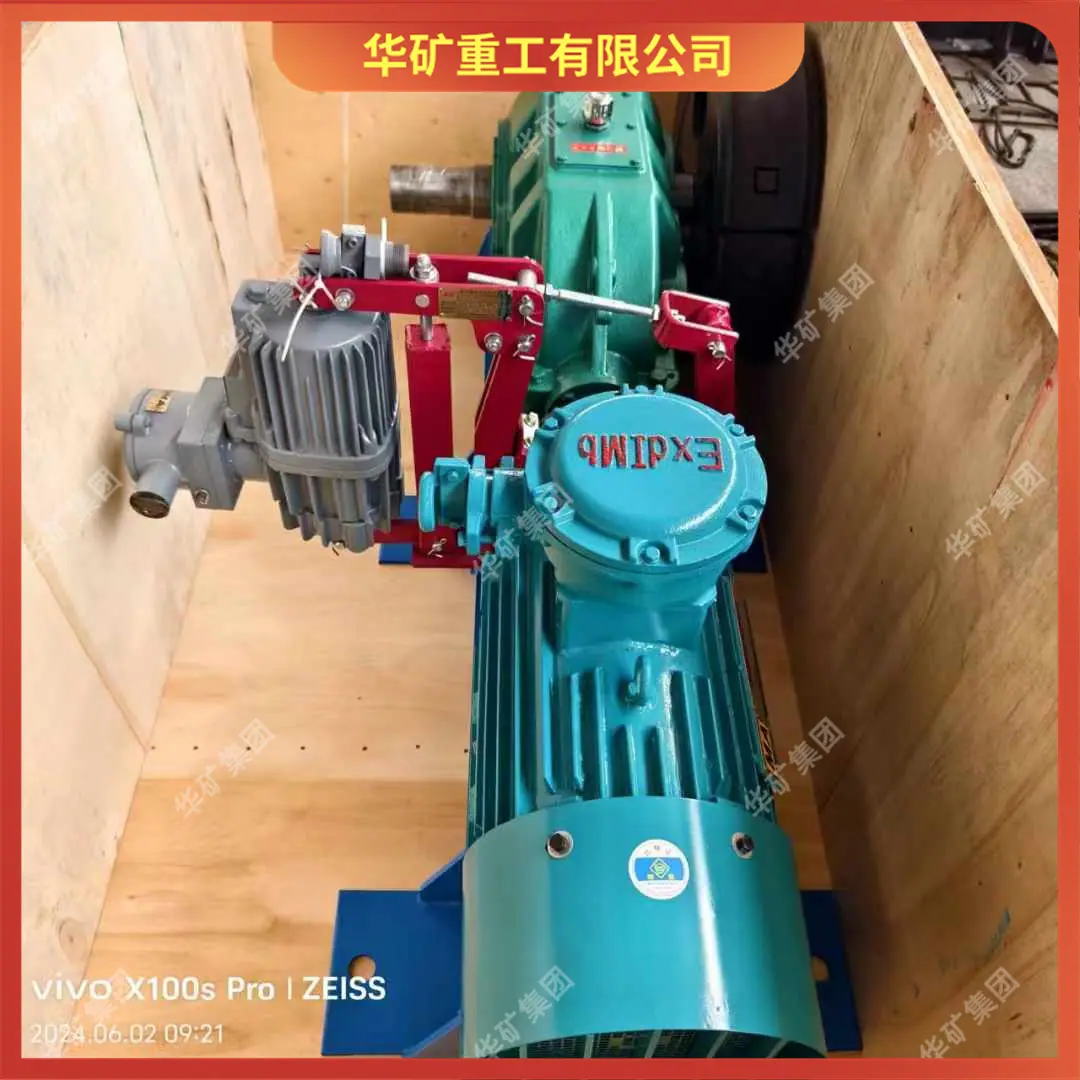

Componentes del sistema: cabrestante de cable infinito, cable de acero, dispositivo tensor, sistema de ruedas, manija para caminar, etc.

Nivel de voltaje: 380/660V, 660/1140V, y el equipo eléctrico de soporte cumple con las regulaciones de seguridad de minas de carbón.

Opcional según las necesidades del usuario:

a. Dispositivo de parada de emergencia de rango completo, b. Señales de alarma de voz, sonido y luz, c. Sistema de control de operación automática.

Parámetros técnicos:

1. Tipo de instalación del cabezal de la máquina: tipo colgante.

2. Tipo de pinza y mango: fijo.

3. Diámetro de la rueda motriz (incluido el revestimiento de la rueda): Φ0,84 m.

4. Diámetro de la rueda trasera (incluido el revestimiento de la rueda): Φ0,84 m.

5. Diámetro de la polea de cuerda de soporte simple (presión): Φ150 mm.

6. Diámetro de la polea de doble soporte (presión): Φ150mm.

7. Modelo de silla elevadora: L=1100mm.

8. La distancia entre sillas colgantes: 8-10 metros.

9. Tipo de tensado de la rueda de cola: tensado por martillo pesado.

10. Cable de tracción: 6×19S+FC-Φ16(1670Mpa)ZZ sin aceite.

11. Distancia entre rodillos de apoyo: 8-10m.

12. Capacidad máxima de transporte: unas 200-400 personas/h.

13. Velocidad de funcionamiento del cable de acero: 0,46-1 m/s.
