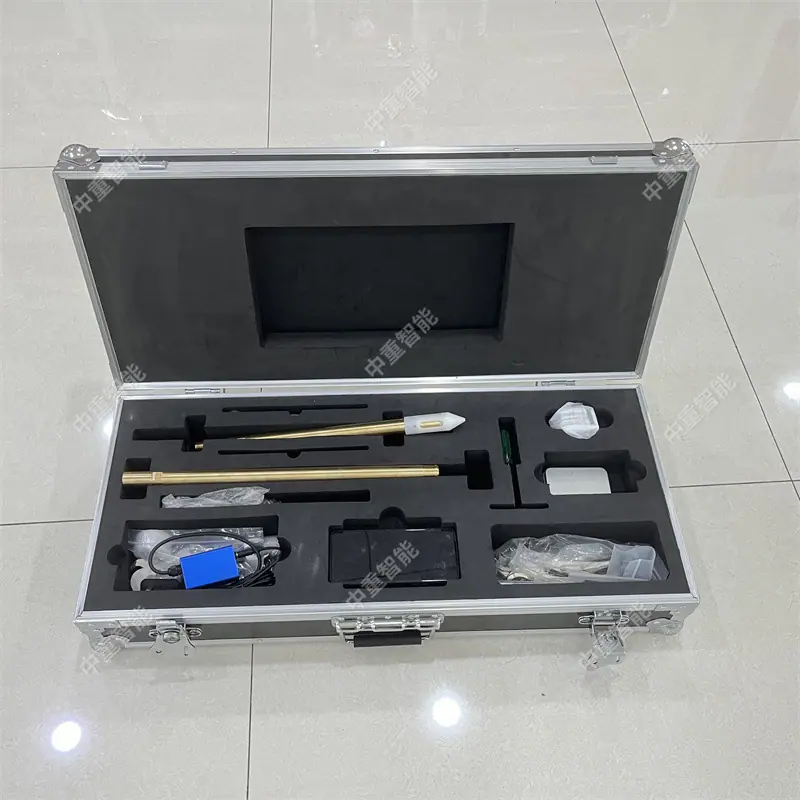

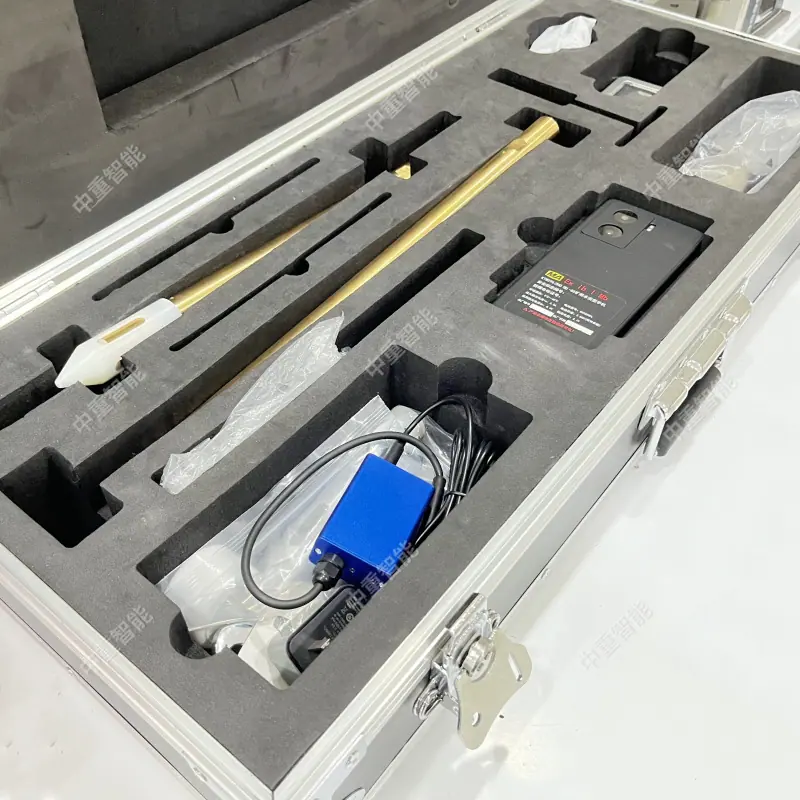

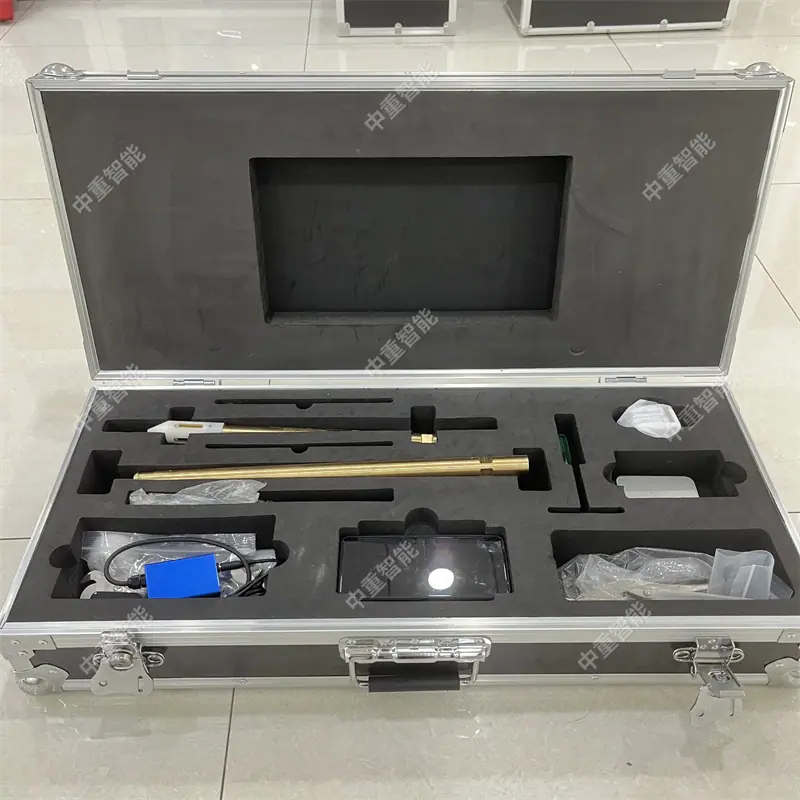

Dispositivo de Medición de Trayectoria de Perforación Presenta Coordenadas Tridimensionales Dispositivo Multifuncional Integrado de Medición de Trayectoria de Perforación

El instrumento de trayectoria de sondeo es un instrumento profesional utilizado para la medición precisa de la trayectoria espacial de los sondeos, principalmente a través de tecnología de sensores para obtener la dirección, la inclinación, la profundidad y otros parámetros del sondeo en tiempo real, proporcionando soporte de datos para campos como la exploración geológica, la minería y la construcción de ingeniería. Lo siguiente es un resumen de sus elementos centrales:

Definición y Principio de Funcionamiento del Instrumento de Trayectoria de Perforación

Definición: El azimut de la sonda se mide mediante elementos sensibles al magnetismo de tres ejes, el ángulo de inclinación se calibra con un acelerómetro de tres ejes, la posición espacial del punto de medición se calcula utilizando algoritmos de calibración de hierro duro y hierro blando, y finalmente se genera la curva de trayectoria tridimensional del pozo.

‌Principio fundamental‌:

‌Combinación de sensores‌: Sensor de aceleración por gravedad integrado, sensor de campo magnético, etc., para recopilar señales de aceleración y campo magnético y determinar la trayectoria tridimensional de la sonda.

‌Procesamiento de datos‌: Integrar datos de múltiples puntos mediante algoritmos para formar un modelo completo de la trayectoria del pozo, admitiendo la corrección de errores y la visualización tridimensional.

Funciones principales

‌Medición de Trayectoria‌: Registro en tiempo real del azimut, la inclinación y la profundidad del pozo para asegurar que la trayectoria real se alinee con la trayectoria de diseño.

‌Almacenamiento y Análisis de Datos‌: Guarde datos históricos y genere diagramas de trayectoria tridimensionales para facilitar el análisis geológico posterior o la optimización de ingeniería.

‌Calibración Inteligente‌: Corrige automáticamente las desviaciones de medición causadas por interferencias ambientales (como materiales ferromagnéticos), mejorando la precisión de los datos.

Características técnicas

Sensor de alta precisión: Adopta un sensor de flujo y un acelerómetro, adecuado para mediciones estables en entornos difíciles.

‌Diseño portátil‌: La estructura sin cables y el cuerpo miniaturizado facilitan su transporte para operaciones subterráneas o de campo.

‌Operación multimodelo‌: Admite monitoreo en tiempo real por cable y medición sin conexión, satisfaciendo de manera flexible las necesidades de diferentes escenarios.

Áreas de aplicación

‌Minería‌: Monitorear las trayectorias de los barrenos de drenaje de gas y los barrenos de exploración de agua para prevenir accidentes por irrupción de agua o fugas de gas.

Exploración geológica: Obtención de datos sobre la estructura de las capas de roca del subsuelo para ayudar en la evaluación de recursos y las decisiones de desarrollo.

‌Construcción de Ingeniería‌: Se utiliza para el monitoreo de la trayectoria de los barrenos para pernos de anclaje de túneles y los barrenos para cimentaciones de pilotes de puentes para garantizar la calidad de la construcción.

Ventaja

Mejorar la seguridad: Reducir riesgos como el colapso del pozo, la entrada de agua, etc., causados por la desviación del pozo.

Mejorar la eficiencia: Retroalimentación en tiempo real sobre el estado de la perforación, evitando retrabajos y retrasos en el período de construcción.

Gestión Estandarizada: Proporciona una base de datos para minas inteligentes, optimizando los esquemas de diseño del patrón de perforación.
