1.1 Características del producto

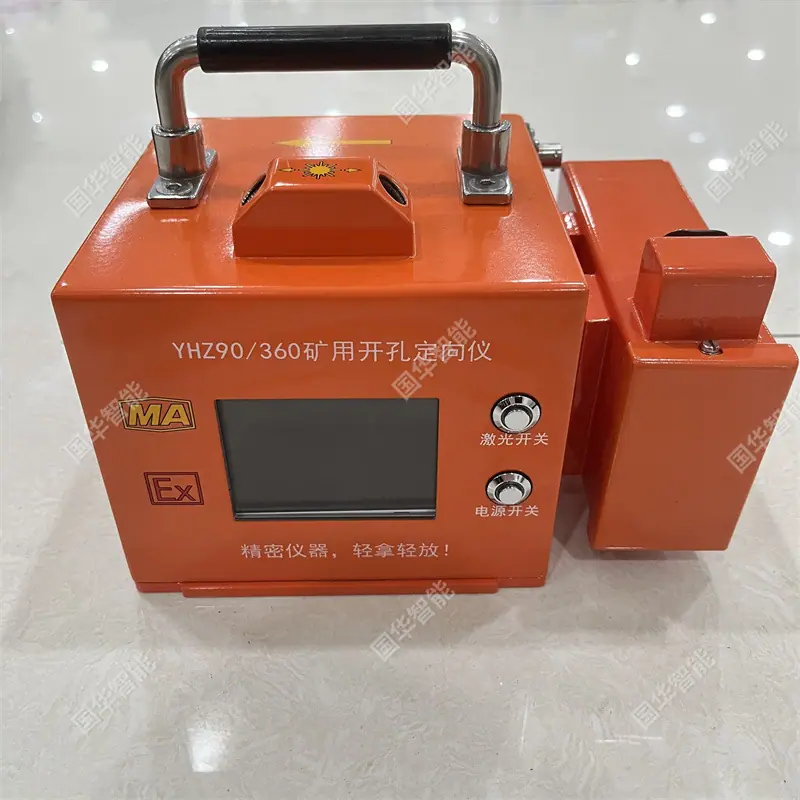

El Instrumento Direccional de Perforación para Minas YHZ90/360 (en adelante, el instrumento direccional) es un instrumento portátil, intrínsecamente seguro para la minería.
Un instrumento de orientación portátil de alta precisión y respuesta rápida que puede medir rápidamente el acimut y la inclinación.
Este equipo es adecuado para medir el ángulo de inclinación hacia el norte verdadero en condiciones perturbadas, con una precisión de medición inferior a 0.5° (1σ). Este equipo utiliza
Utilizando un giroscopio y acelerómetro de fibra óptica, mide el ángulo hacia el norte verdadero a través de la medición sensible de la rotación de la Tierra y tiene una función de orientación autónoma.
1) El instrumento adopta el principio de un giroscopio de fibra óptica de tres ejes + acelerómetro de tres ejes, y realiza una autoestimación de longitud y latitud detectando la rotación de la Tierra,
Además, este producto no se ve afectado por los campos magnéticos del pozo y, a diferencia de los giroscopios MEMS anteriores, no requiere corrección del norte magnético y se puede utilizar en cualquier ángulo.
Búsqueda inferior al norte, rango de aplicación más amplio, más confiable;
2) Alta precisión de medición del instrumento, rango de medición de azimut (0°～360°), precisión de medición de azimut (precisión ±0.5°),
Rango de medición de inclinación (-90°～90°), Precisión de medición de inclinación (precisión ±0.2°);
3) El tiempo inicial de búsqueda de norte del instrumento es corto, solo 120 s. Después de la inicialización, las mediciones de seguimiento responden instantáneamente en cualquier momento, sin demora. Grande
Redujo enormemente los problemas de funcionamiento y visualización inconsistentes causados por la latencia;

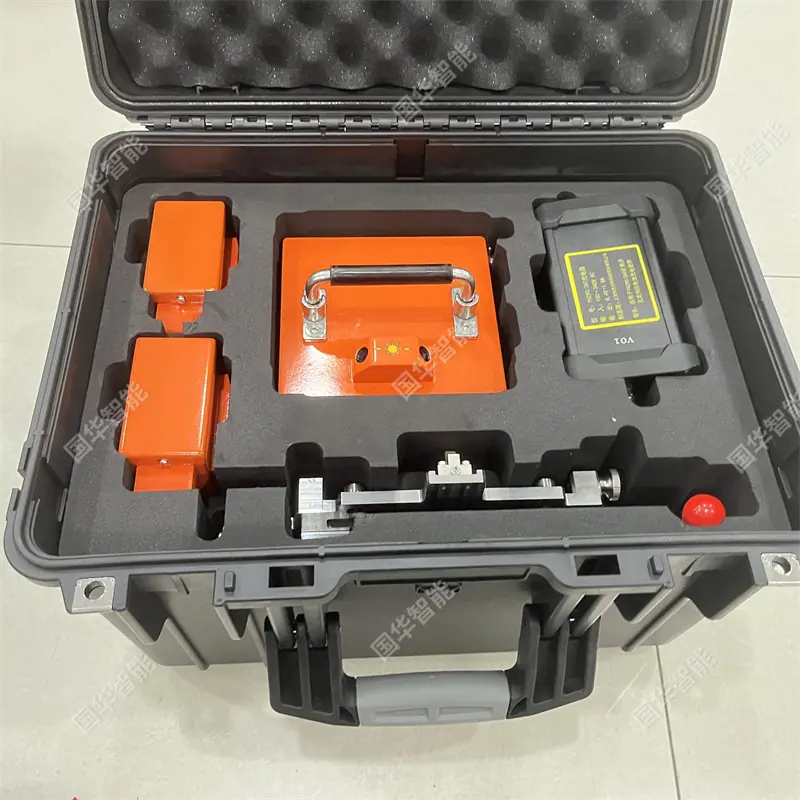

4) El instrumento utiliza un diseño de fuente de alimentación externa desmontable, y se pueden equipar diferentes números de fuentes de alimentación externas según las necesidades del usuario para lograr el instrumento
No es necesario levantar la cabeza del pozo; se puede lograr el uso continuo por parte del equipo simplemente reemplazando la fuente de alimentación externa.
5) El instrumento está equipado con un puntero láser de alta precisión que proyecta un anillo de luz semicircular a lo largo de la calzada, indicando con precisión la dirección de perforación de los agujeros.
6) El instrumento es ligero, tiene un peso bajo, es más pequeño en tamaño que instrumentos similares y es fácil de transportar;

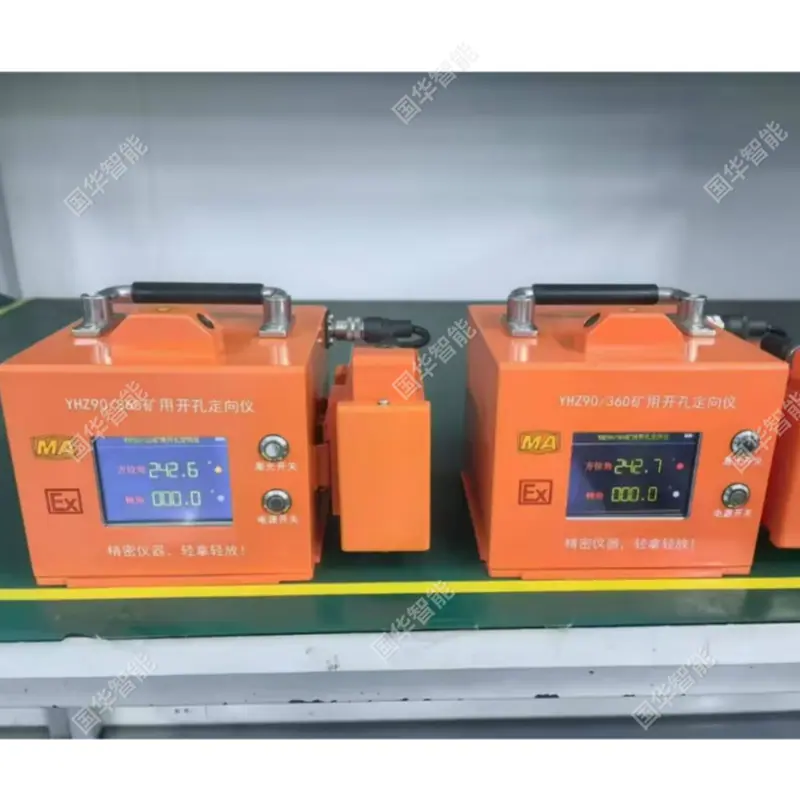

7) El instrumento utiliza una pantalla de cristal líquido OLED, que tiene alto brillo y una larga vida útil;
8) Alimentado por una batería de litio de gran capacidad, voltaje de trabajo nominal: 7.4VDC, corriente de trabajo: ≤1.3A.
1.2 Usos principales y ámbito de aplicación
El instrumento se utiliza principalmente para medir el ángulo de la sarta de perforación. El instrumento tiene un tamaño pequeño, peso ligero, operación simple, rendimiento confiable,
Ventajas como la prevención de humedad y polvo, es un equipo avanzado para minas de carbón para mejorar la calidad de la perforación.
