El Dispositivo de Soporte Temporal para Aeronaves Zlj-30 Opera Establemente y Tiene una Larga Vida Útil

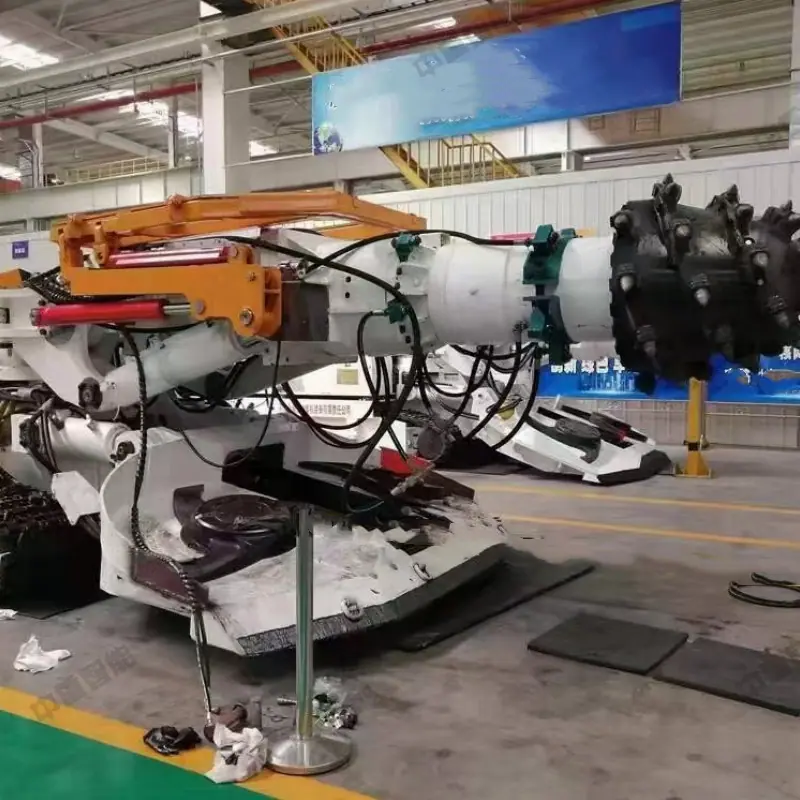

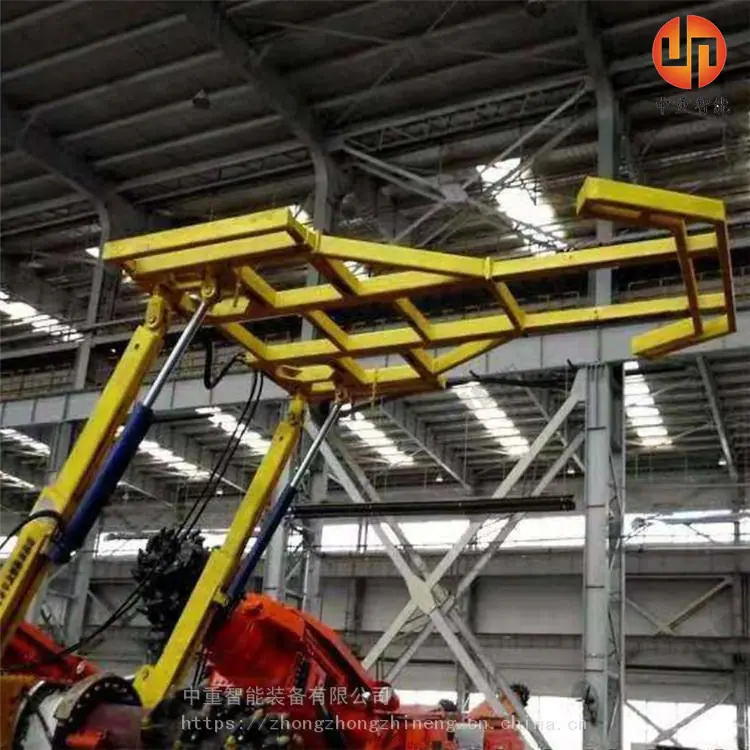

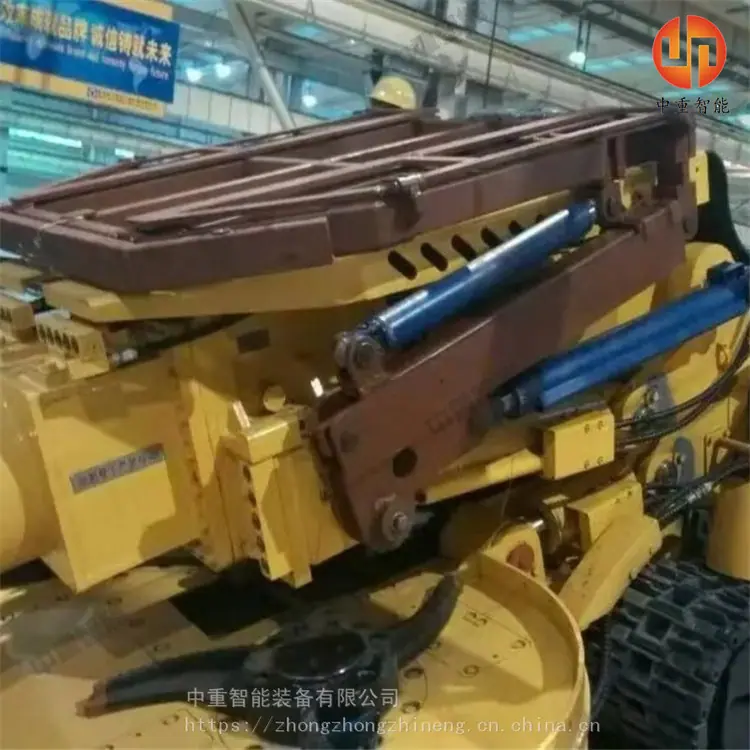

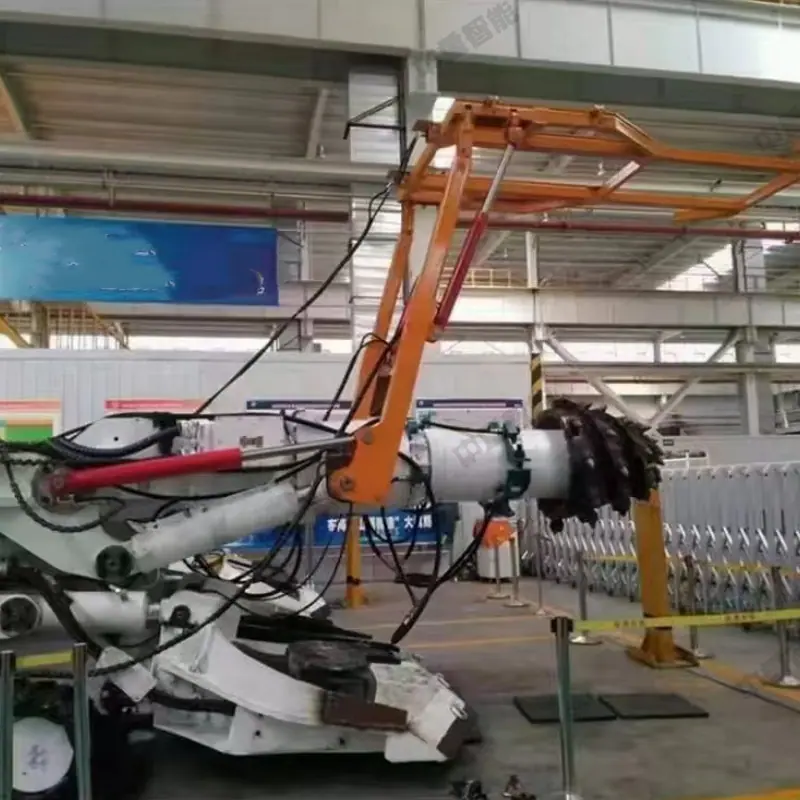

El dispositivo de pre-soporte a bordo reemplaza el método original de soporte temporal con viga de extensión frontal, se adapta al duro entorno de trabajo subterráneo y garantiza una construcción segura. Este dispositivo de pre-soporte a bordo se monta en la parte superior de la cabeza de corte de la rozadora. Se fija utilizando los pasadores delantero y trasero del cilindro hidráulico de elevación. El posicionamiento es razonable, el acoplamiento es sencillo y la modificación de la rozadora es mínima. No interfiere con las funciones de movimiento y corte de la rozadora, logrando operaciones de soporte mecanizadas, reduciendo la intensidad laboral de los trabajadores de la construcción, mejorando la eficiencia de excavación y garantizando eficazmente la seguridad de los trabajadores de atornillado.

Estructura principal y principio de funcionamiento:

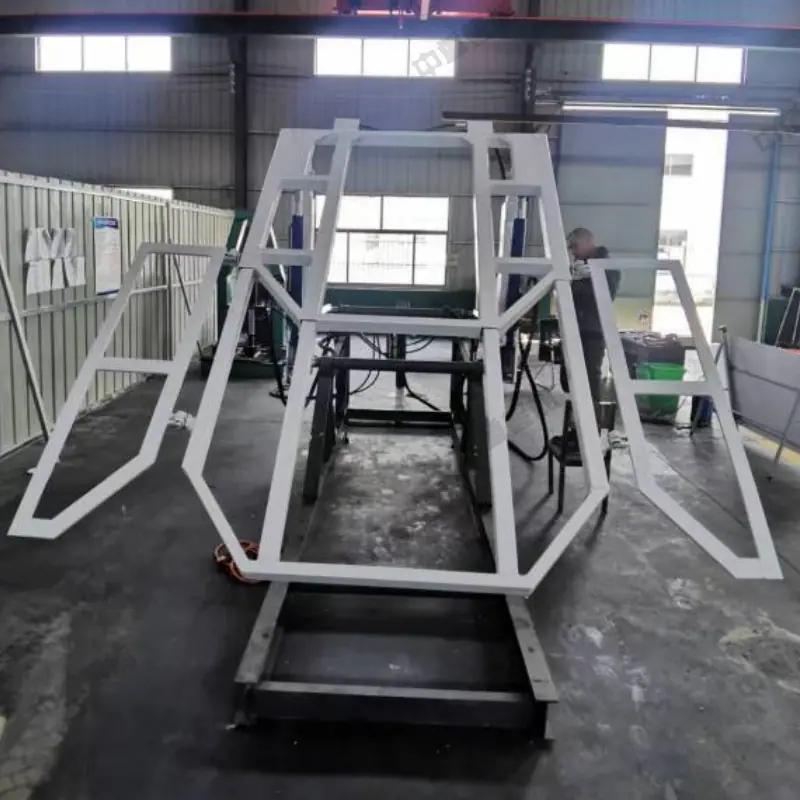

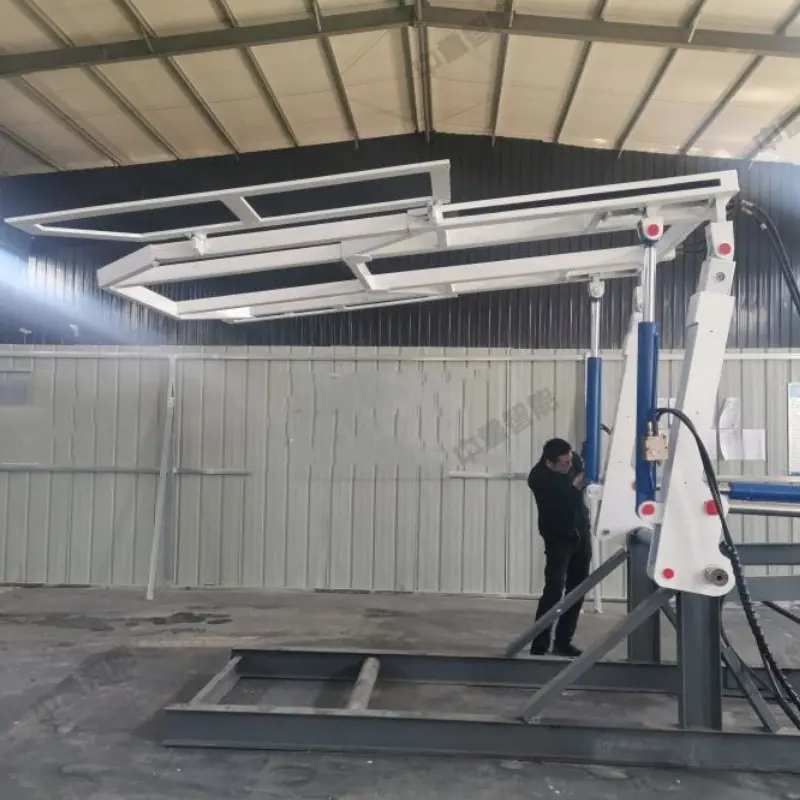

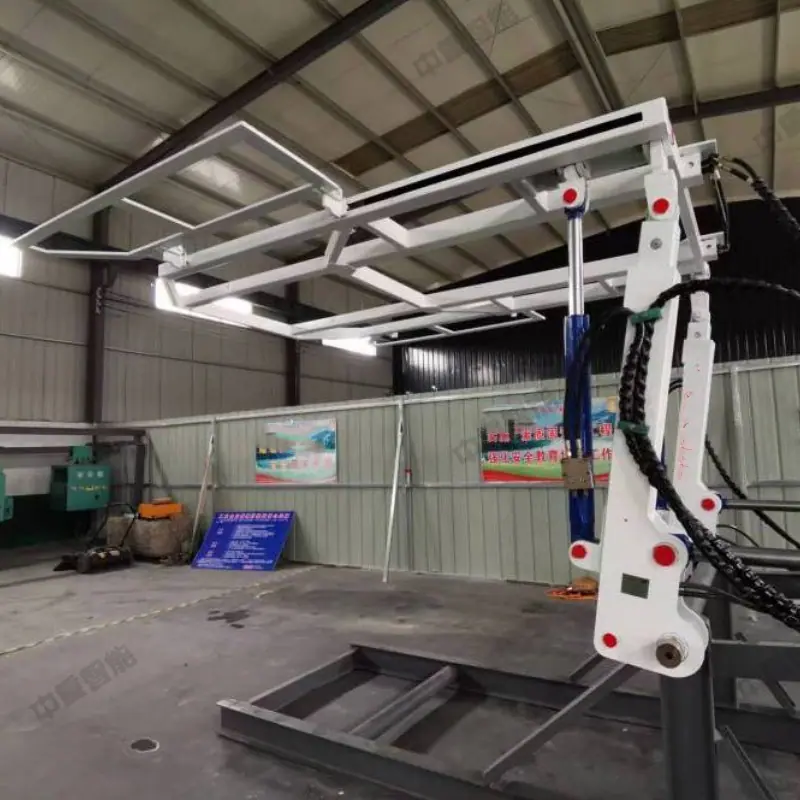

1. Estructura: Compuesta por una viga de marco superior, manguitos y tuberías de estación, cilindro de elevación, cilindro de ajuste, travesaños grandes y pequeños, tubería de aceite de alta presión, divisor de flujo y válvula colectora, válvula de tres vías de dos posiciones, válvula de operación de control, etc.

2. Principio: Durante la operación, el aceite es suministrado por la estación de bombeo de la rozadora, pasa a través de una válvula de tres vías y dos posiciones y un filtro de circuito de aceite de alta presión hasta la válvula de control, luego es distribuido por una válvula divisora/colectora de flujo, entra en un bloqueo bidireccional, el bloqueo bidireccional se abre y el aceite entra en el cilindro. El cilindro de soporte se utiliza para controlar la rotación del manguito de la estación y la tubería de la estación, y el ángulo de la viga del bastidor superior se ajusta ajustando el cilindro.
