Indicador Láser de Nivelación de Vías Férreas Origen y Fuente de Suministro Indicador Láser de Nivelación de Vías Férreas





El indicador láser de alineación de vía férrea es un instrumento para medir la suavidad de la vía lanzado por nuestra empresa. El instrumento adopta tecnología de alineación láser de larga distancia para medir los parámetros geométricos de la vía y puede proporcionar guía en el sitio para las operaciones de alineación de vía. El instrumento es fácil de operar, rápido en velocidad de medición, intuitivo en la lectura, y económico y práctico.





1. El instrumento de medición utiliza una fuente de luz láser colimada de larga distancia para realizar la detección de suavidad de onda larga a distancias medias y largas.



2. La cámara rastrea la tecnología de punto láser, lo que facilita a los operadores apuntar al objetivo del vehículo de medición.



3. El diseño de objetivo anular se utiliza para facilitar al operador la lectura de los datos de medición y mejorar la eficiencia del trabajo.

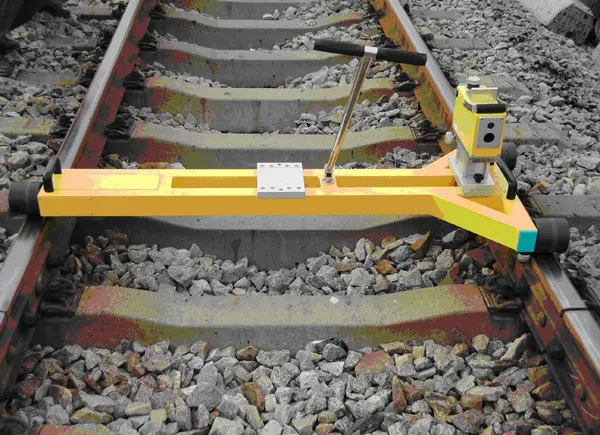

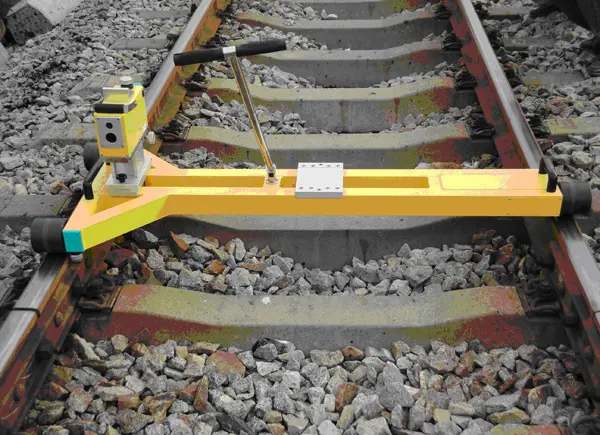

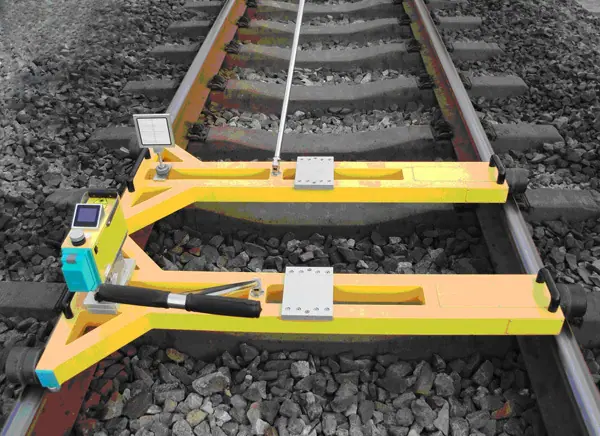

El indicador consta de un vehículo de emisión láser y un vehículo de medición. El vehículo de emisión láser se utiliza principalmente para emitir láser colimado de largo alcance. El vehículo de medición se utiliza para el apuntamiento inicial del punto láser y la medición dentro del tramo de carretera a medir.





1. Medición de finalización de la pista;



2. Mantenimiento y construcción de líneas existentes;



3. Guiar los trabajos de construcción en sitio;



4. Inspección de la calidad de la construcción de la línea;





1. Distancia de medición: 0~100m;



2. Dirección orbital: rango de medición ±50 mm, error de indicación ±1 mm;



3. Altura: Rango de medición ±50 mm, error de indicación ±1 mm;



4. Horizontal: Error de indicación ±0.5mm;



5. Rango de temperatura ambiente de trabajo: -20℃～+70℃; humedad: sin condensación;



6. Tiempo de trabajo de la batería: 9 horas;



7. Longitud de onda del láser: 635nm Potencia: ≤1mW Diámetro del punto: 10 mm (a 100 metros)



8. Peso del instrumento Transmisor láser: 8 kg Cuerpo del vehículo: 25 kg ali07
