Máquina Fabricadora de Tubo Corrugado de Rollo Pequeño Equipo Formador de Tubo Corrugado Edificio Acero Galvanizado Banda Rodante Tubo Rodillo Machi

Introducción

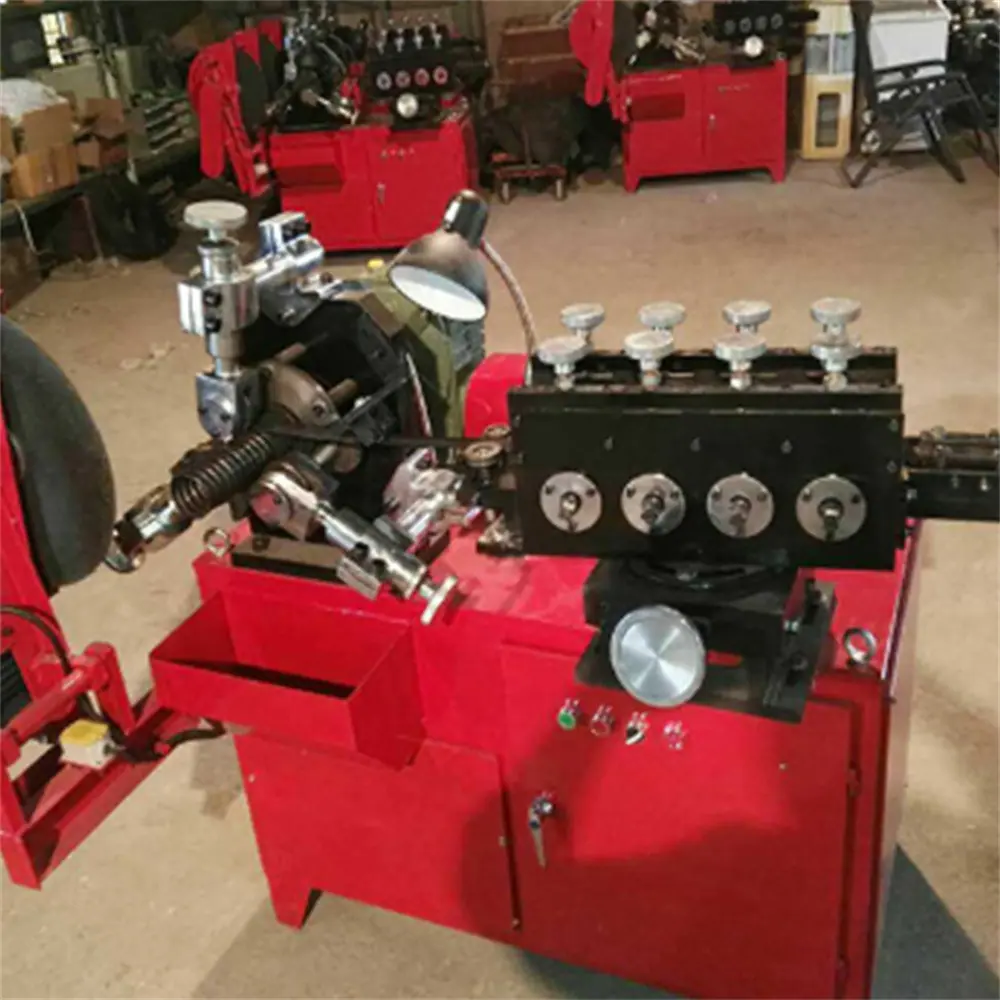

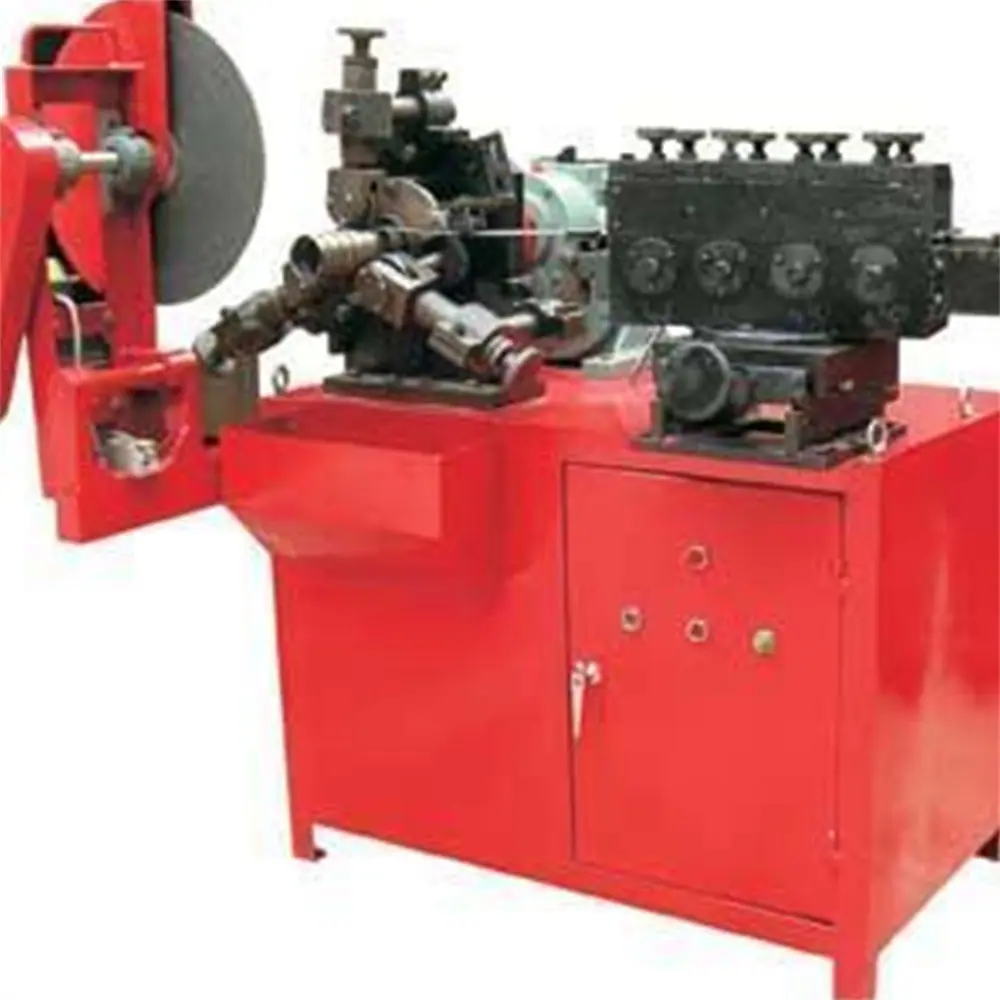

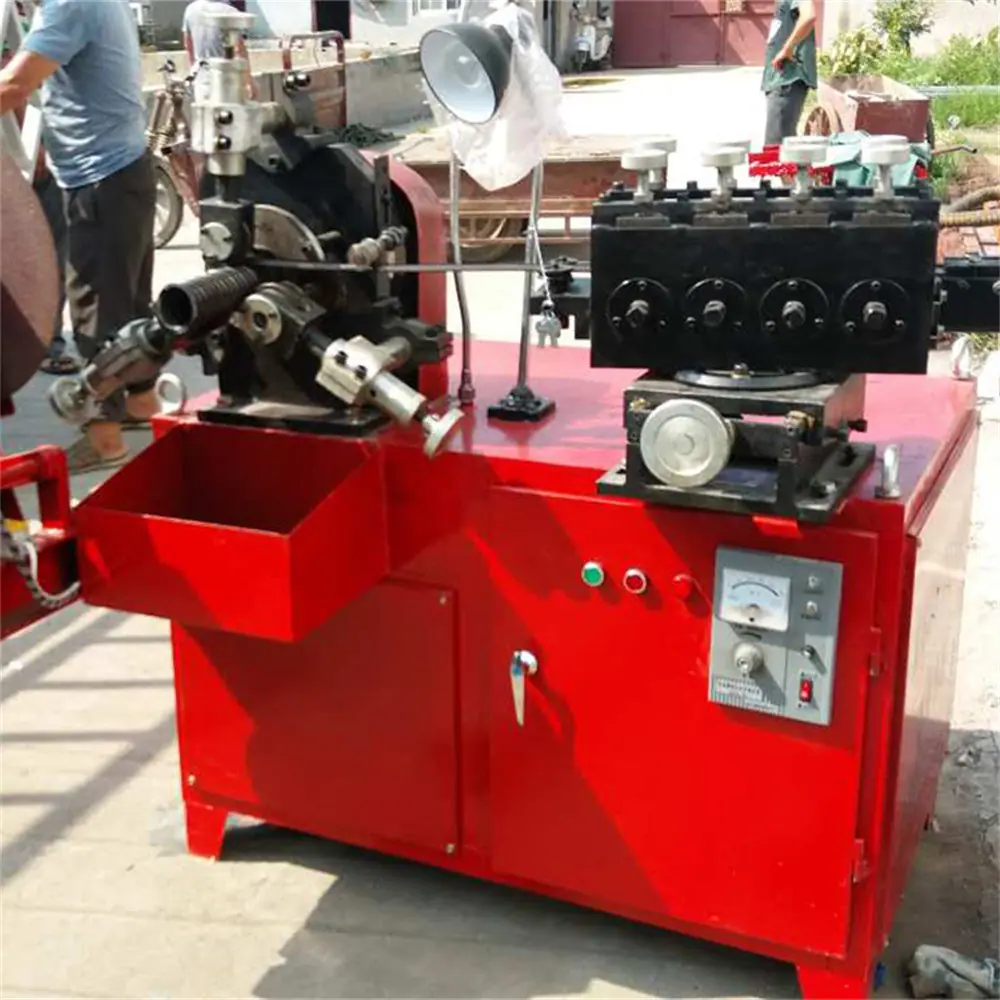

La máquina formadora de tubería DO-135 es un equipo para producir tuberías metálicas corrugadas para conductos de reserva de hormigón pretensado. Utiliza tira de acero galvanizado o laminado en frío (tira negra) para formar una tubería corrugada de doble onda mediante laminado y crimpado. La máquina es compacta, altamente eficiente y sencilla de operar y mantener, lo que la hace adecuada para uso en obra o en fábrica centralizada.

También llamada: máquina para fabricar tubería pretensada, máquina para fabricar tubería corrugada metálica, máquina para fabricar tubería galvanizada, máquina para fabricar tubería corrugada pretensada, máquina para fabricar tubería corrugada para puentes, máquina para fabricar tubería espiral, equipo para fabricar tubería corrugada de bobina de fleje de acero galvanizado, máquina formadora de tubería corrugada.

principio de funcionamiento

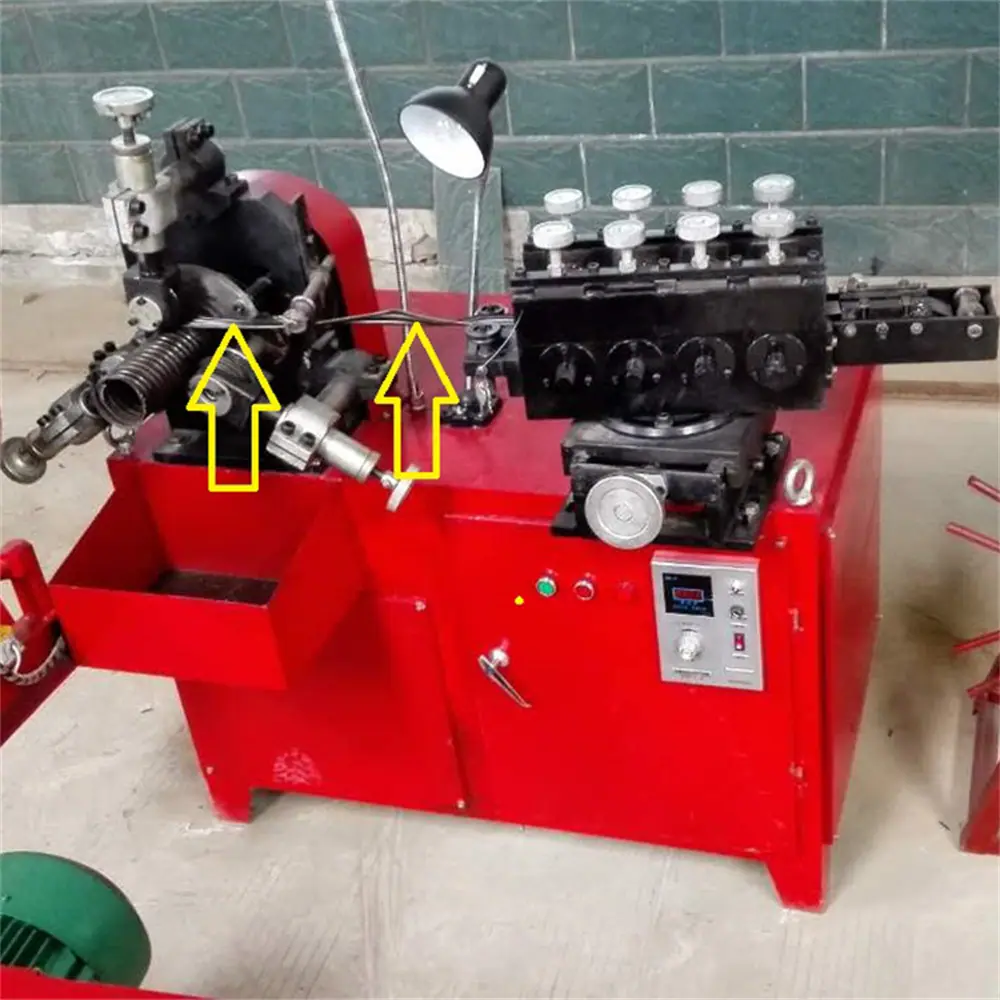

La máquina para fabricar tubos es accionada por un motor de velocidad continuamente variable que impulsa el núcleo del eje impulsor. Un engranaje helicoidal en el núcleo engrana con dos engranajes rectos para tirar de la correa de acero. Tras ser corrugada y rebordeada por cuatro juegos de rodillos, la correa de acero se enrolla en el núcleo, se acopla mediante la rueda de presión, se estampa mediante la rueda compactadora y se compacta para formar un tubo corrugado en espiral.

parámetro

1. Potencia del motor principal: 7,5 kW, velocidad: 1430 r/min
2. Potencia del motor de corte: 0,75 kW, velocidad: 1380 r/min
3. Ancho de la correa de acero: 36 mm
4. Espesor de la correa de acero: 0,2-0,35 mm
5. Rango de diámetro de la bobina: 35-135 mm
6. Velocidad de funcionamiento: Motor normal: 4 m/min, cambio de velocidad continuo: 8-12 m/min
7.Peso: 576 kg
8. Dimensiones: 1100 x 800 x 1360 mm
La cinta transportadora de acero de 9,1 t tiene una longitud de aproximadamente 1000 metros.
