1. Descripción general del diseño

número de serie

nombre

contenido

1

Introducción a las funciones de la máquina

1. Detección de conductividad en línea de agua pura para monitorear la calidad del agua producida en tiempo real.

2. La máquina de agua pura se apagará automáticamente cuando el nivel de agua sea alto, y se encenderá automáticamente cuando el nivel de agua sea bajo. La bomba multietapa estará protegida contra la escasez de agua.

3. Se añade una válvula de muestreo a la tubería de salida de agua de cada unidad de membrana para facilitar el muestreo y el análisis.

4. La tubería de drenaje utiliza bloqueo de aire para evitar el reflujo y la contaminación cruzada.

5. El equipo tiene protección contra sobrecarga, pérdida de presión, sobrecorriente, cortocircuito, circuito abierto y fuga.

6. En caso de fallo de energía, el equipo está en estado detenido para proteger al operador, al propio equipo y la seguridad del producto. Cuando se restablece la energía, el equipo no puede funcionar automáticamente y debe reiniciarse manualmente.

2

Tanque de agua de origen

(Proporcionado por el cliente)

1. Función de almacenamiento: Cuando se corta el agua del grifo instantáneamente, la presión de entrada de agua y el volumen de agua del sistema también pueden mantener un funcionamiento estable.

2. Sedimentación: Puede formar una cierta cantidad de sedimentación sobre la materia en suspensión, coloides y partículas en el agua del grifo, facilitando así el procesamiento posterior por equipos subsiguientes.

3. Cuando el nivel de líquido del tanque de agua alcance el 80%, cierre la válvula de entrada de agua. Cuando alcance el 50%, abra la válvula de entrada de agua para rellenar el agua. Cuando sea inferior al 20%, el sistema se apagará.

3

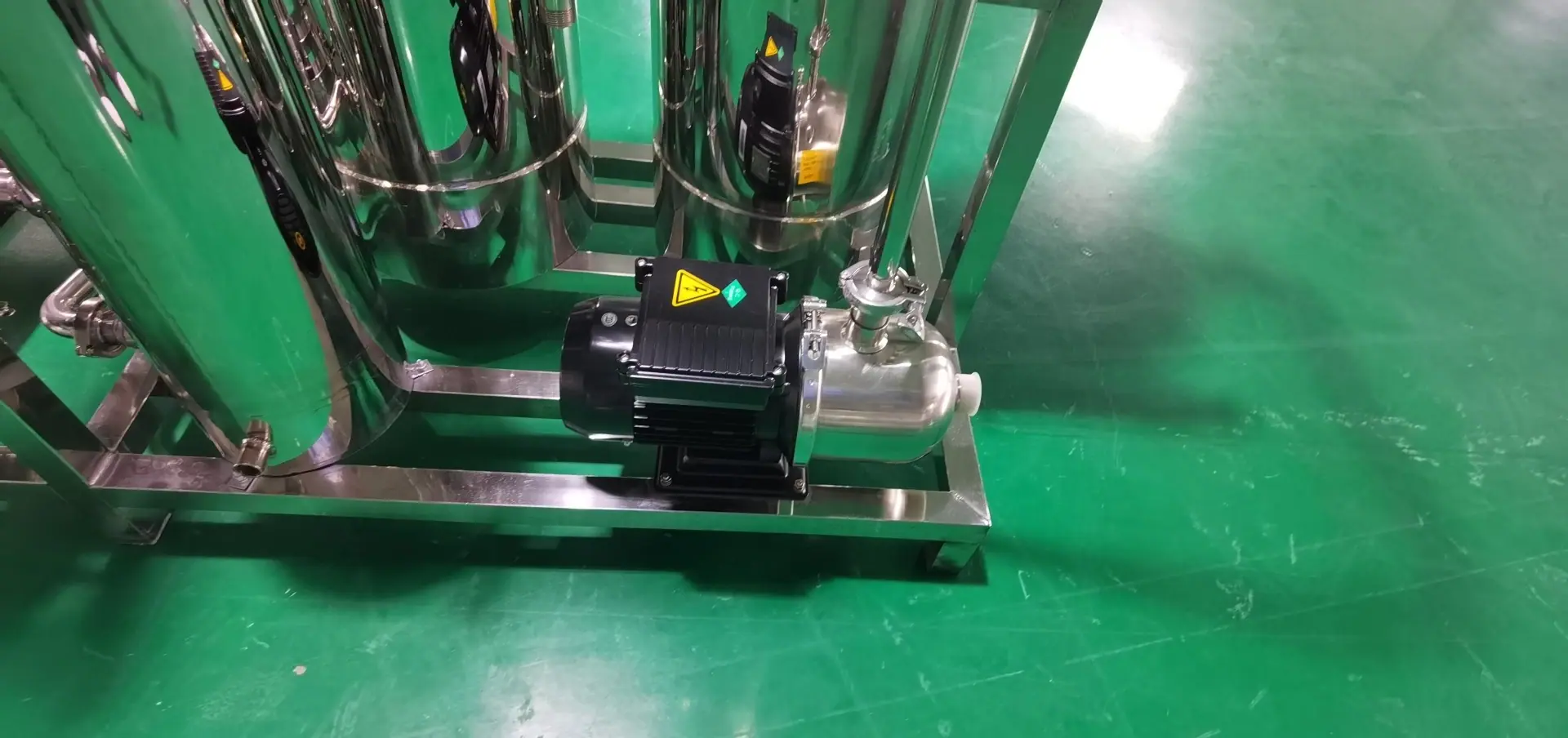

Bomba de agua de origen

1. La bomba de agua de origen proporciona energía para el pretratamiento para cumplir con los requisitos de presión y caudal antes de pasar por la unidad de pretratamiento y llegar a la unidad de OI.

2. El sistema se abrirá automáticamente cuando el nivel de líquido en el tanque de agua de origen sea superior al 20%, y el sistema se apagará cuando la presión sea superior a 0.4MPa.

4

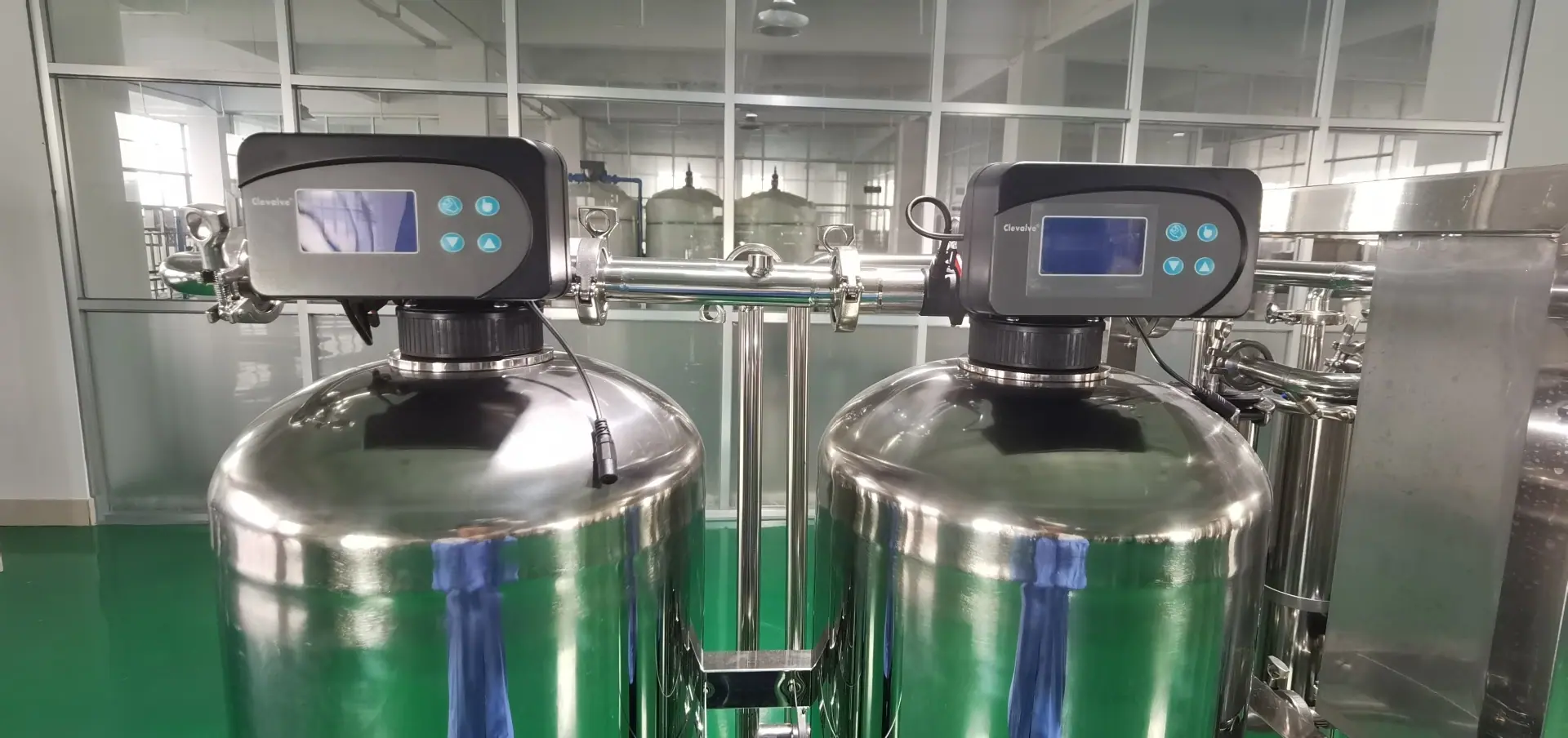

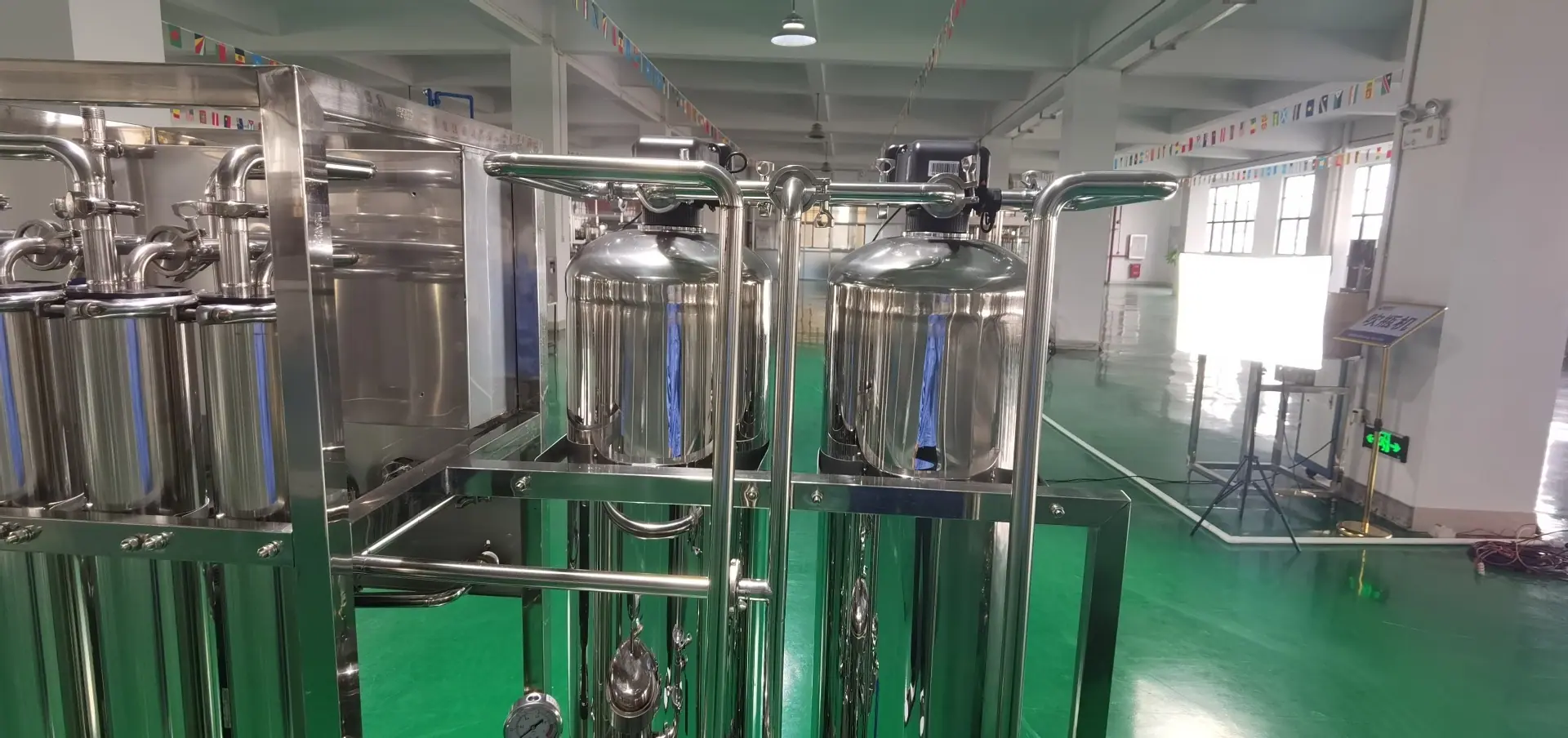

Filtro de arena de cuarzo

1. Utilice arena de cuarzo de diferentes tamaños de partícula para formar varias capas filtrantes para eliminar materia en suspensión, coloides y otras partículas en el agua.

2. La válvula de control automático se utiliza para controlar automáticamente el lavado hacia adelante y el lavado inverso.

3. El sistema establece el tiempo acumulado de lavado hacia adelante y hacia atrás en 24 horas. Cuando el tanque de agua ultrapura alcanza el nivel alto de líquido, el sistema automáticamente realiza un retrolavado durante 15 minutos, luego un lavado hacia adelante durante 10 minutos, y cambia al modo de producción de agua.

4. La arena de cuarzo debe reemplazarse cada 12 meses.

5

filtro de carbón activado

1. Adsorber y eliminar pigmentos, olores, materia orgánica y cloro residual en el agua, protegiendo la membrana de RO de la oxidación y afectando la calidad del agua.

2. La válvula de control automático se utiliza para controlar automáticamente el lavado hacia adelante y el lavado inverso.

3. El sistema establece el tiempo acumulado de lavado hacia adelante y hacia atrás en 24 horas. Cuando el tanque de agua ultrapura alcanza el nivel alto de líquido, el sistema automáticamente realiza un retrolavado durante 15 minutos, luego un lavado hacia adelante durante 10 minutos, y cambia al modo de producción de agua.

4. El ciclo de reemplazo del carbón activado es una vez cada 12 meses.

6

Intercambiador de iones

ninguno

7

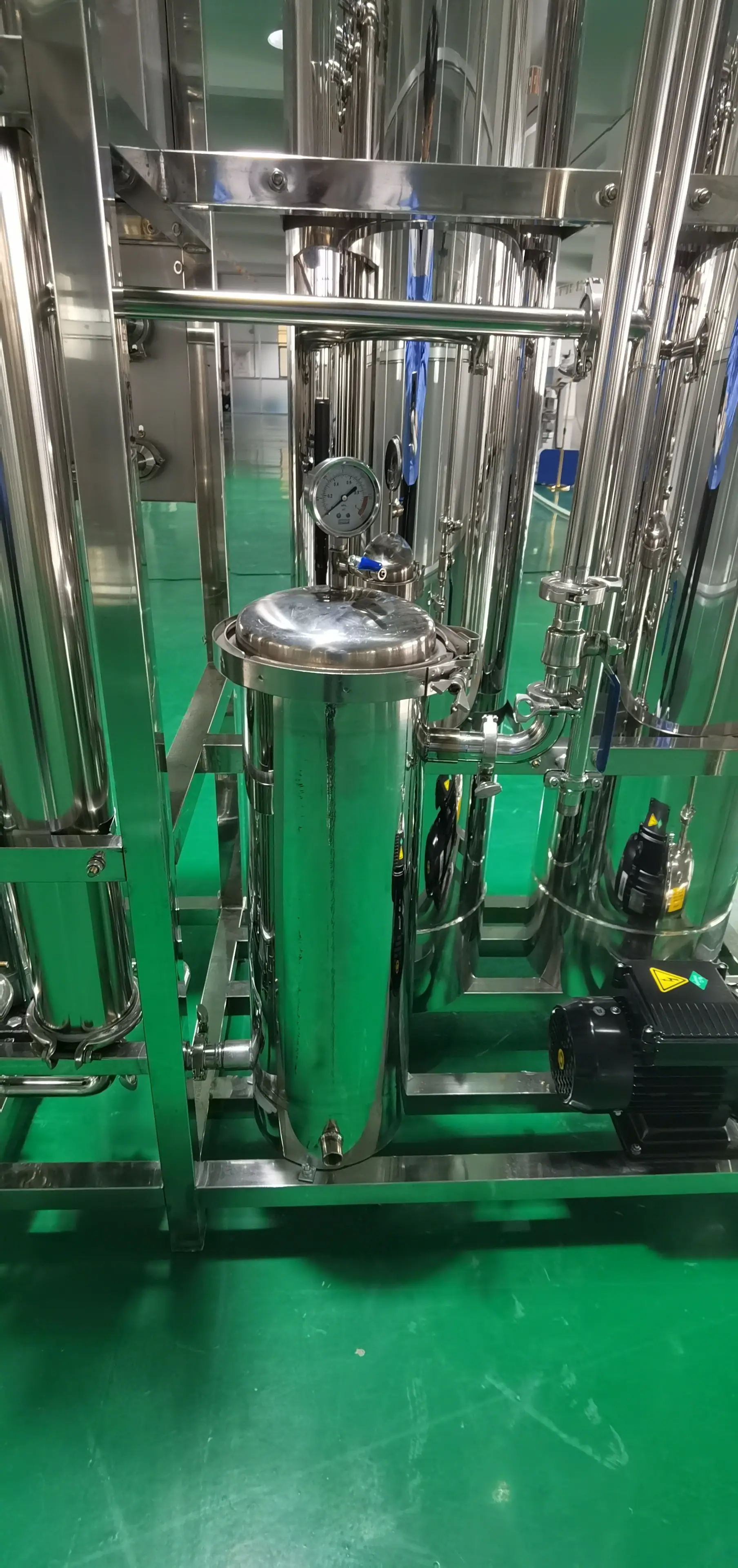

Pensador excesivo en seguridad

1. Eliminar impurezas de partículas ≥5μm en el agua y evitar que partículas ≥5μm entren en el sistema de OI.

2. El elemento filtrante debe reemplazarse cada 4 meses.

8

Portamembrana de ósmosis inversa

1. Efecto de desalinización, la conductividad del agua producida por la OI de primera etapa es ≤10μS/cm.

2. La membrana de ósmosis inversa adopta una membrana RO de desinfección química a temperatura ambiente, con una tasa de desalinización estable de ≥99%.

3. Arrancar la bomba primaria de alta presión 5 segundos después de encender la bomba de agua bruta. Si la presión es inferior a 0.1MPa, el sistema se apagará por protección. Si la presión es superior a 1.5MPa, el sistema se apagará por protección.

4. El ciclo de reemplazo de la membrana RO es una vez cada 4 años.

9

Tanque de agua pura

(Proporcionado por el cliente)

1. Almacenar el agua producida por la ósmosis inversa de primera etapa para proporcionar fuente de agua para los puntos de uso de agua terminal.

2. Control automático por enlace de sensor de nivel de líquido.

3. El sistema de OI se encenderá automáticamente cuando el nivel del tanque de agua sea inferior al 50%, y la bomba de suministro de agua se encenderá automáticamente cuando el nivel del tanque de agua sea superior al 20%.

4. Base de diseño

número de serie

nombre

contenido

1

Nombre del dispositivo

Máquina de agua por ósmosis inversa de 1 tonelada por hora (1 juego)

2

Calidad del agua

Conductividad ≤10μS/cm; (sujeto al monitoreo del instrumento en línea; temperatura 25℃)

3

Calidad del agua de origen

Agua de grifo municipal, conductividad ≤400μS/cm, caudal 2t/h.

4

Capacidad

1 tonelada/hora, temperatura 25℃.

5

Tasa de recuperación

Ósmosis inversa de primera etapa: 65%-70%.

6

Artesanía

Filtración de arena de cuarzo, filtración de carbón activado, filtro de seguridad, ósmosis inversa primaria.

7

Método de esterilización

Esterilización UV

8

método de control

Control automático.

9

Requisitos de energía

CA 380V, 50Hz; potencia 2.1KW (trifásico uno cero y una tierra). Se recomienda equiparlo con un interruptor diferencial (25A). Cable: cable de cobre de núcleo nacional estándar de 2.5MM2 con puesta a tierra confiable.

10

Gama de Equipos

Desde la entrada del tanque de agua cruda hasta la salida de la bomba de suministro de agua pura (excluyendo la tubería de suministro de agua terminal)

7、Tabla de Configuración de Equipo

(uno)Parte del Software: Sistema de Control Automático para Equipos de Tratamiento de Agua V1.0

(dos)Piezas de hardware：

número de serie

nombre

Especificaciones del modelo

unidad

cantidad

marca

imagen

1

Tanque de agua cruda

(SUS304)

1000 litros

individuo

1

Doméstico

2

bomba de refuerzo

(SUS304)

CHL2-40 380V/220V 50Hz Q=2T/H，H=29M

individuo

1

Bomba del Sur

3

válvula de bola manual

(SUS304)

DN20

individuo

2

Doméstico

4

manómetro

0~1 MPa

individuo

4

Reldar

5

manómetro

0~3MPa

individuo

1

Reldar

6

válvula reguladora

(SUS304)

DN20

individuo

1

Doméstico

7

válvula de muestreo

(SUS304)

Válvula de bola

individuo

4

Doméstico

8

Respiradero

(SUS304)

Válvula de bola

individuo

1

Doméstico

9

Válvula solenoide de descarga

(SUS304)

DN15

individuo

1

Shuntong

10

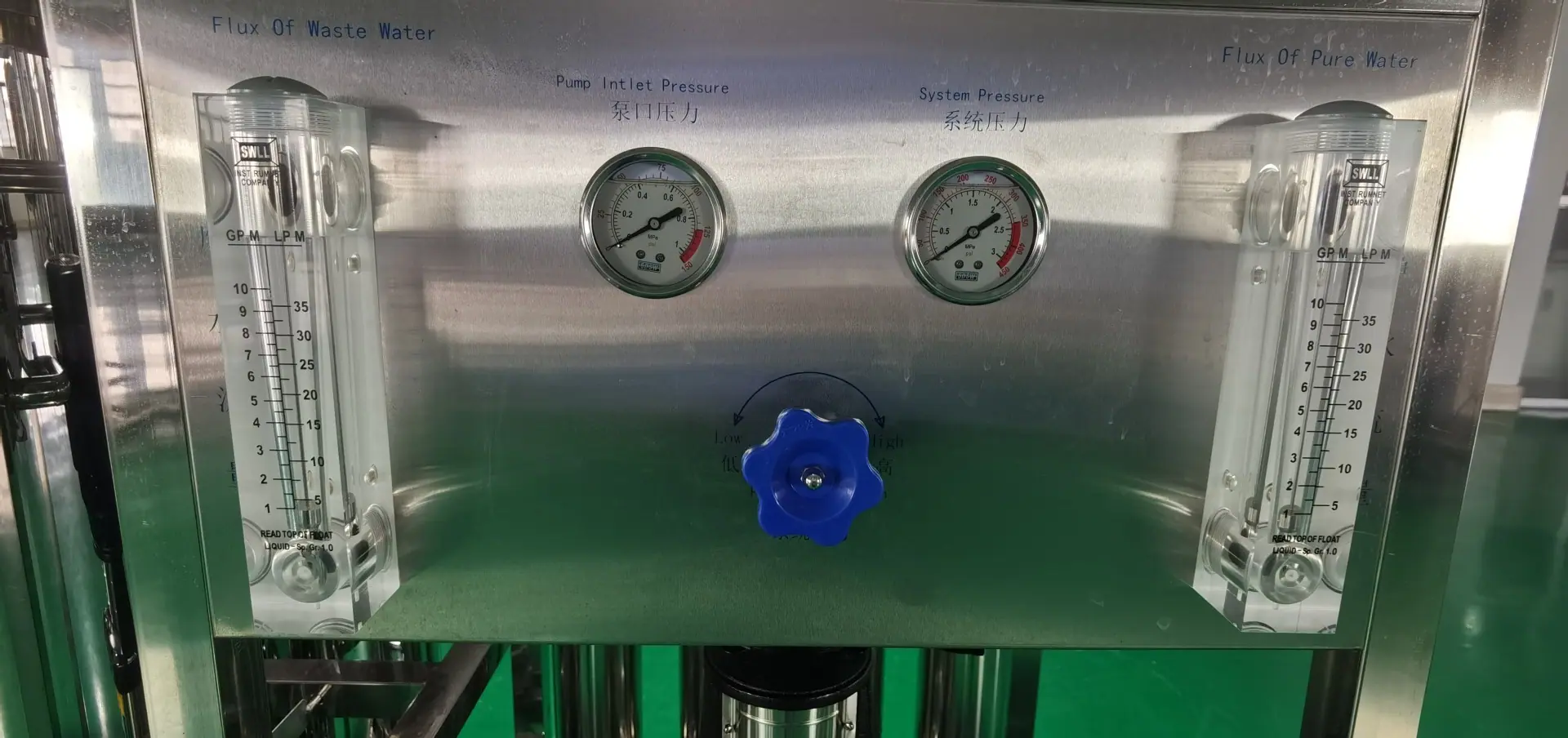

Medidor de flujo para panel

10 galones por minuto

individuo

2

SWLL

11

filtro mecánico

(SUS304)

Φ300XH1300*1.5mm

individuo

3

Fushiquan

12

Arena de cuarzo

Malla 4-8

Kilogramo

100

Doméstico

13

carbón activado

8-16

Kilogramo

50

Doméstico

14

Resina suavizante

001**7

Yo

75

empresa conjunta

Opcional

15

Válvula de control automático

(medio)

KLGL-2MLCD

individuo

2

lago

16

Válvula de control automático

(ablandar)

KLGR-2MLCD

individuo

1

lago

Opcional

17

Tuberías y accesorios

（SUS304）

DN15-DN20

colocar

1

Fushiquan

18

Pensador excesivo en seguridad

（SUS304）

159*500*3

individuo

1

Fushiquan

19

Interruptor de presión

MLSP506E

individuo

1

SENQIU

20

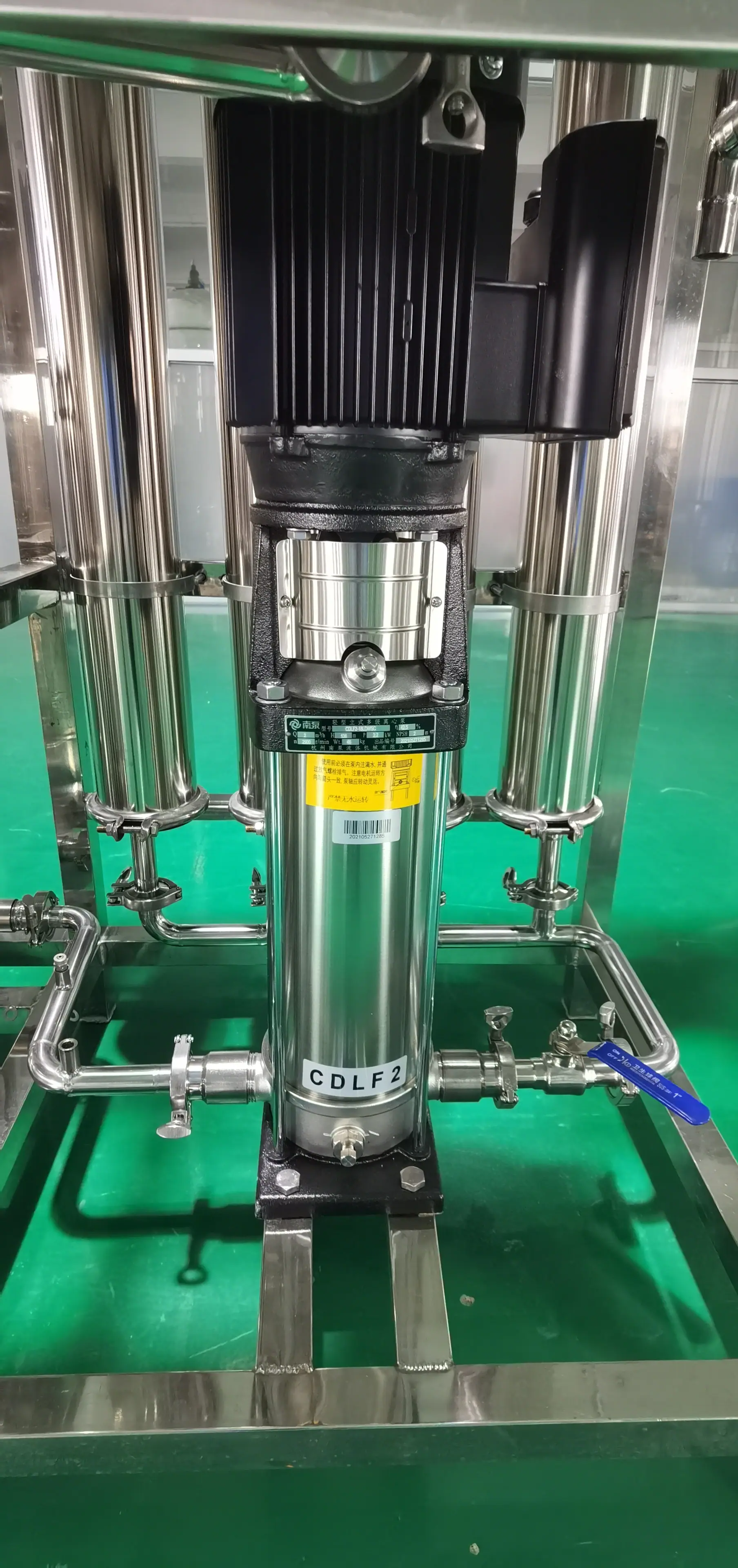

Bomba de alta presión multietapa

（SUS304）

CDL2-18 380V220V 50Hz Q=1.6T/H H=148

individuo

1

Bomba del Sur

21

membrana

（SUS304）

4040

Grupo

4

Fushiquan

22

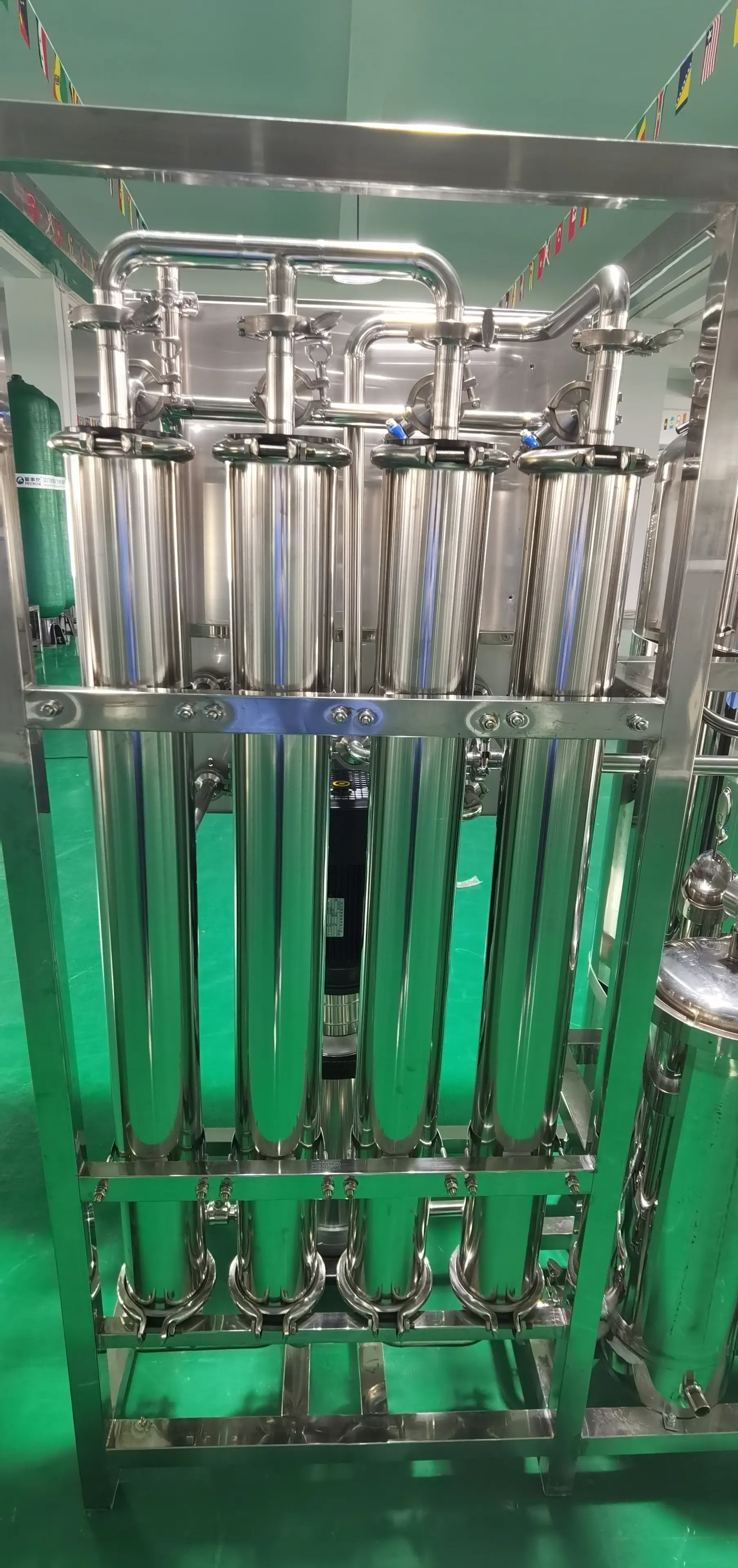

Membrana de ósmosis inversa

HQ-4040FR (Tasa de desalinización 98%)

rama

4

Hua'erqin

23

Tamaño del marco

（SUS304）

1970*600*1600mm

colocar

1

Fushiquan

24

peso del equipo

Peso neto aproximado 180 kg, peso bruto aproximado 370 kg

Fushiquan

25

Controlador de nivel

ST-70AB

colocar

2

Doméstico

26

Interruptor de fugas

32A

individuo

1

gente

27

Medidor de Conductividad de Agua Pura

CCT-3320V

individuo

1

Corida

28

Contactor de CA

1210

individuo

2

gente

29

Relé de tiempo

DH-48S-S

individuo

1

gente

30

luz indicadora

AD-22D/S31

individuo

2

gente

31

Interruptores rotativos

NP4-20X/21

individuo

2

gente

32

Parada de Emergencia Tian Guan

NP4-20X/31

individuo

1

gente

número de serie

nombre

Observación

1

método de pago

Paga el 30% por adelantado, paga el 70% antes del envío

2

Disponibilidad

Tiempo de entrega: 7-10 días, Período de instalación: 1 día

3

Garantía del equipo

un año

operación del equipo

mantenimiento

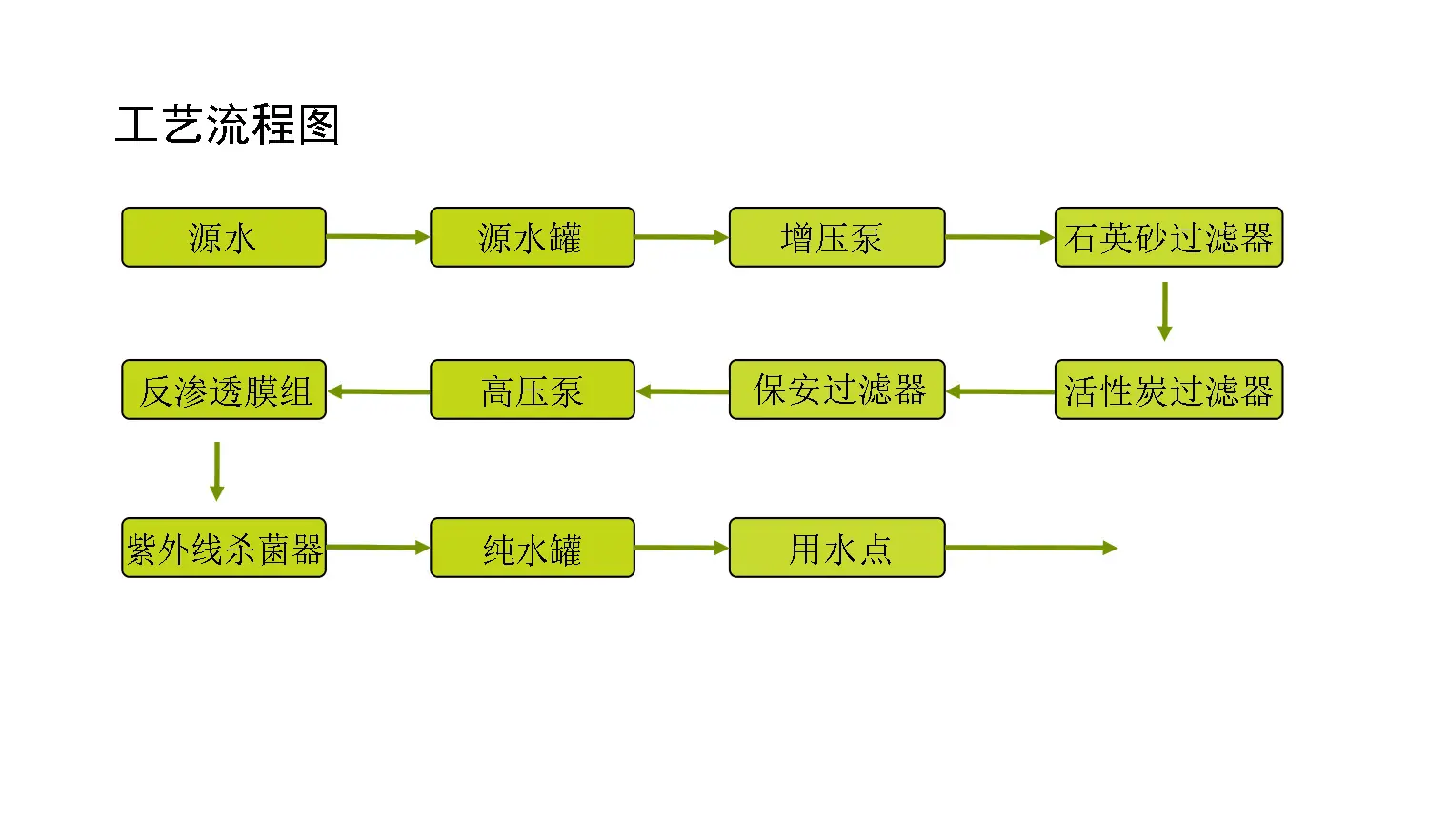

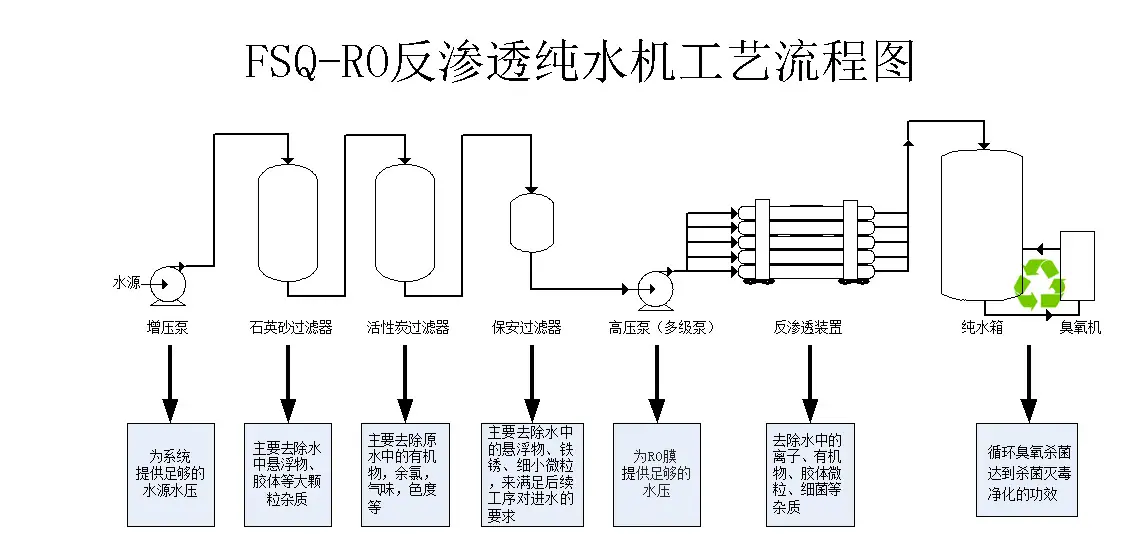

Introducción al proceso

Limpieza RO

Introducción a un solo módulo

RO Reemplazo

Equipo encendido, funcionando, apagado

Arena, carbón, resinareemplazar

Registro de operación del equipo

Reemplazo del elemento filtrante de seguridad

Calibración de instrumentos, prueba de calidad del agua

Reemplazo regular de piezas de repuesto
