El Soporte Hidráulico Único para Minería Tiene una Estructura Compacta y Ligera. la Pistola Hidráulica de Soporte Único para Mina de Carbón Subterránea

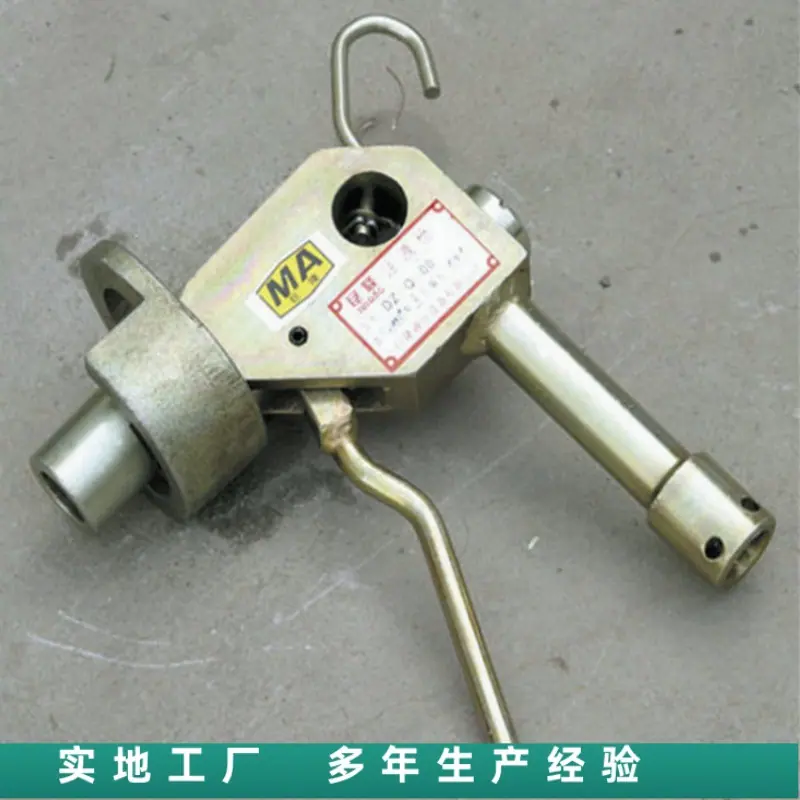

Introducción al Producto: Pistola de Inyección de Líquido de Presión Constante para Minería DZ-Q1

Una pistola de inyección de presión constante adecuada para puntales hidráulicos individuales en minas de carbón. La pistola de inyección de líquido consta de una boquilla de inyección de líquido, una tubería de entrada de líquido con anillo de seguridad, un cuerpo de pistola, un pistón diferencial, una varilla eyectora de control, una tuerca de ajuste, un dispositivo manual, un resorte, etc. Se utiliza un pistón diferencial para bloquear la varilla eyectora y abrir la válvula de entrada de líquido. El método de bloqueo es mecánico. Cuando la fuerza de soporte inicial del puntal hidráulico individual alcanza el valor especificado, el pistón diferencial se desbloquea automáticamente mediante diferencial hidráulico y cierra la válvula de entrada de líquido. La válvula de entrada también se puede cerrar mediante dispositivo manual. La pistola de inyección de líquido de presión constante puede ajustar el tamaño de la fuerza del resorte ajustando la tuerca y ajustar la fuerza de soporte inicial del soporte hidráulico individual.

Principio de funcionamiento de la pistola de inyección de presión constante DZ-Q1 para minería:

Una pistola de inyección de líquido utilizada para un puntal hidráulico único para minería incluye: un cuerpo de válvula, un manguito de bloqueo, un mango, una varilla de empuje, un manguito de aislamiento, un asiento de válvula unidireccional, una bola de acero, un resorte, un tornillo de sujeción y una salida de líquido. Se utiliza una junta para conectar una tubería de entrada de líquido al extremo trasero del cuerpo de la válvula, y el mango está conectado al cuerpo de la válvula mediante un eje pasador. El manguito de aislamiento, el asiento de válvula unidireccional, la bola de acero y el resorte están dispuestos secuencialmente en la parte trasera del cuerpo de la válvula. Se abre una ranura de flujo de líquido en el cuerpo de la válvula, y el exterior de la ranura de flujo de líquido está sellado por una placa de sellado. Se dispone un orificio de líquido delantero en la parte delantera del cuerpo de la válvula, y un orificio de flujo de líquido trasero y una ranura de flujo de líquido de arco semicircular están dispuestos en el manguito de aislamiento. El orificio de líquido delantero y el orificio de flujo de líquido trasero están conectados a través de la ranura de flujo de líquido. La tecnología de procesamiento es relativamente simple, y tiene las características de estructura compacta, tamaño pequeño, buen rendimiento de sellado, etc.
