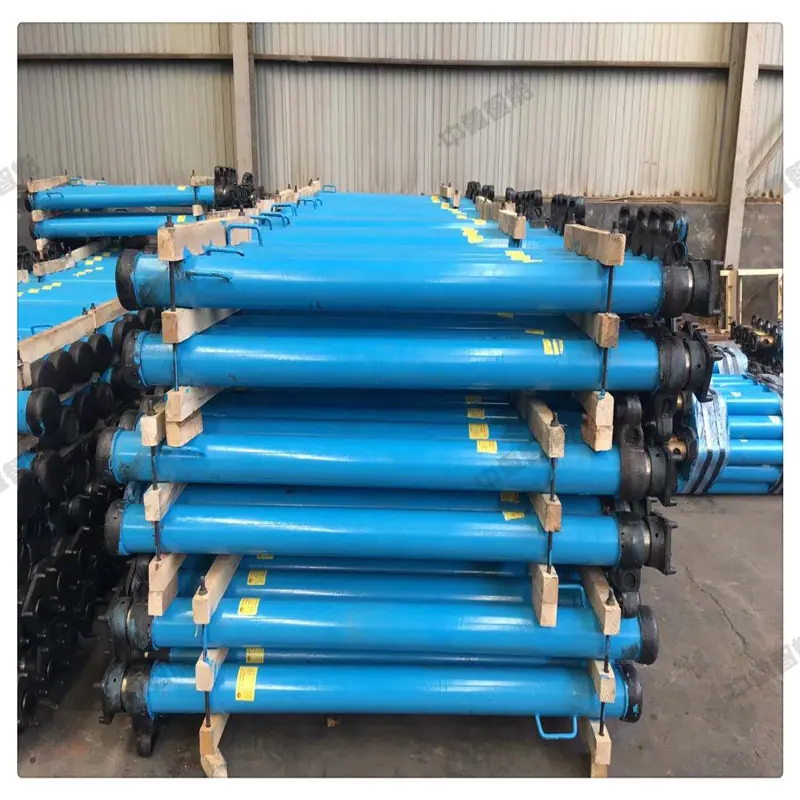

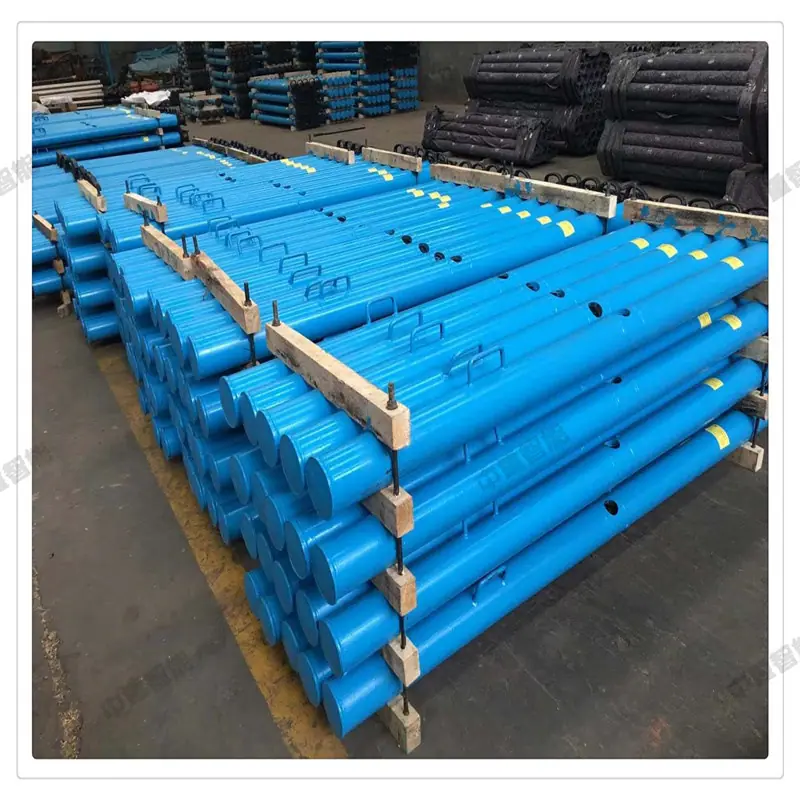

Puntal hidráulico simple DWX puntal hidráulico simple DW28-250/100 puntal hidráulico simple

Descripción general del puntal hidráulico simple suspendido:
El puntal hidráulico simple suspendido es un puntal hidráulico simple de resistencia constante con suministro de fluido externo. Sirve como equipo de soporte para frentes de trabajo de minería general mecanizados de alta calidad y también como equipo de soporte final para frentes de trabajo mineros integrales. Es adecuado para el soporte de techos y el soporte final de techos en frentes de trabajo de recuperación de minas de carbón. Gracias a su gran capacidad de carga, su robusta capacidad de carga antiexcéntrica, su amplio recorrido de trabajo y su amplio rango de aplicación, se puede aplicar en frentes de trabajo de vetas de carbón delgadas, de espesor medio-grueso y de espesor grueso.
Estructura de producto de soporte hidráulico simple suspendido
El puntal hidráulico simple suspendido está compuesto por 1, cubierta superior 2, conjunto de cubierta de sellado 3, pistón 4, cuerpo de válvula de manija 5, cilindro de aceite 6, resorte de retorno 7, base S, válvula de tres vías 8, 14, junta tórica 9, 13, 15, anillo de retención 10, pasador cilíndrico elástico 11, anillo guardapolvo 12, anillo de sellado en forma de Y 16, cable de conexión 17, 18, anillo guía y otras piezas. Características del puntal hidráulico simple suspendido
1. Tiene una fuerte capacidad de carga antiexcéntrica y una mayor estabilidad.
El puntal hidráulico de un solo cuerpo suspendido adopta el principio de la tecnología de suspensión de émbolo, que permite que la fuerza de suspensión hidráulica actúe sobre la cubierta superior directamente a través de la cavidad interna del pistón del puntal, de modo que la fuerza de suspensión hidráulica comparte aproximadamente cuatro quintas partes de la resistencia de trabajo del puntal, y la fuerza axial sobre el pistón es solo una quinta parte de la resistencia de trabajo, lo que mejora la estabilidad y seguridad del puntal, y también mejora en gran medida la altura de soporte y la capacidad de carga del puntal.
2. Alta confiabilidad
El soporte hidráulico monocuerpo suspendido ya no tiene soldaduras de arco que dificultan asegurar la calidad del proceso, lo que también mejora la resistencia y confiabilidad de la columna, evita posibles accidentes como colapso de techo causado por rotura de soldadura y garantiza la seguridad del personal.
