Consulta de Diseño Gratuita para Intercambiadores de Calor de Placas y Bastidor para Refinerías de Petróleo e Intercambiadores de Calor de Recuperación de Calor Residual

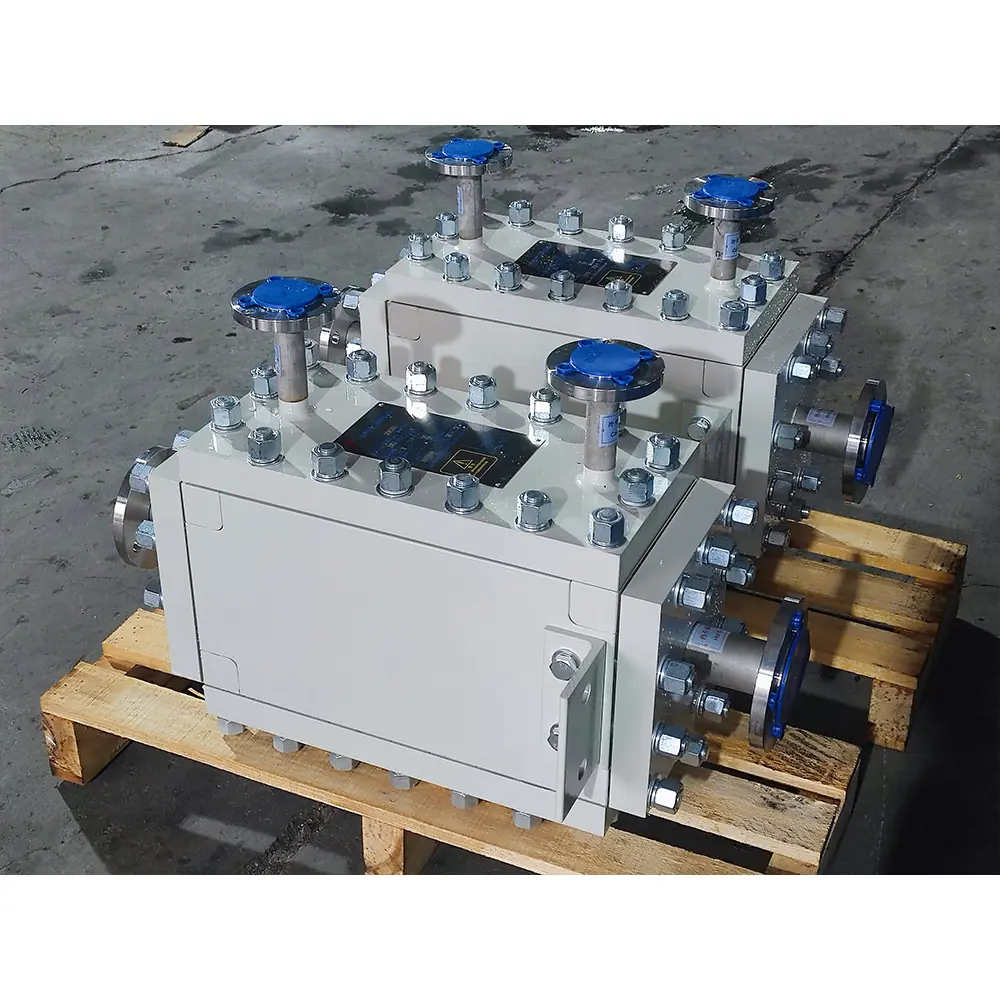

El intercambiador de calor de placas y bastidor extraíble de cuatro lados totalmente soldado, conocido por su alta eficiencia de transferencia de calor, diseño compacto y rendimiento fiable, se utiliza ampliamente en escenarios industriales exigentes en todo el mundo. Su eficiencia de transferencia de calor puede alcanzar de 3 a 5 veces la de los intercambiadores de calor tradicionales de carcasa y tubos. A continuación, se presentan su diseño central, características técnicas, parámetros clave, series de productos y aplicaciones típicas.

• El núcleo es un paquete de placas corrugadas, las placas se sueldan con láser para formar canales de flujo de medios, diseño sin juntas, evitando fugas y problemas de compatibilidad de medios.
• Las placas mejoran la rigidez y la resistencia mecánica, adecuadas para condiciones de alta presión; los canales de flujo no tienen rincones muertos, soportan el 100% de limpieza mecánica, reduciendo los riesgos de incrustaciones y corrosión.
• La unidad completa está compuesta por ensamblajes de placas, tapas superior e inferior y paneles laterales. La interfaz es compatible con bridas ANSI o DIN, y la instalación y el mantenimiento son convenientes.

1. Alta eficiencia y ahorro energético: Una sola unidad puede lograr operación a temperaturas cruzadas, con una diferencia de temperatura mínima tan baja como 3°C, maximizando la recuperación de calor y reduciendo significativamente el consumo de energía.
2. Adaptación a alta presión y alta temperatura: El modelo básico soporta presiones de hasta 42 barg, el modelo mejorado hasta 60 barg, rango de temperatura de diseño de -80℃ a 400℃, adecuado para condiciones de trabajo severas.
3. Resistente a incrustaciones y fácil de mantener: El diseño del recorrido del flujo reduce la acumulación de suciedad, admite la limpieza mecánica y acorta el tiempo de inactividad y los costos de mantenimiento.
4. Adaptación flexible: La ruta de flujo se puede configurar como de paso único o de paso múltiple, manejando fácilmente caudales asimétricos y adaptándose a requisitos de proceso complejos.
5. Compacto y ahorra espacio: Con la misma área de transferencia de calor, el volumen es mucho menor que el de un tipo carcasa y tubos, facilitando la optimización del diseño del espacio en proyectos de renovación.

• Petroquímica: Se utiliza para rehervidores, condensadores, enfriamiento de gas de síntesis, etc., manejando medios sucios o corrosivos.
• Energía y Potencia: Recuperación de calor residual, generadores de vapor y sistemas de enfriamiento para mejorar la eficiencia de utilización de la energía.
• Farmacéuticos y Alimentos: Calentamiento / Enfriamiento en condiciones higiénicas, cumpliendo estrictos requisitos de cumplimiento.
• Metalurgia y Fabricación de Papel: Intercambio de calor de fluidos de proceso a alta temperatura, adecuado para condiciones operativas complejas y limitaciones de espacio.
