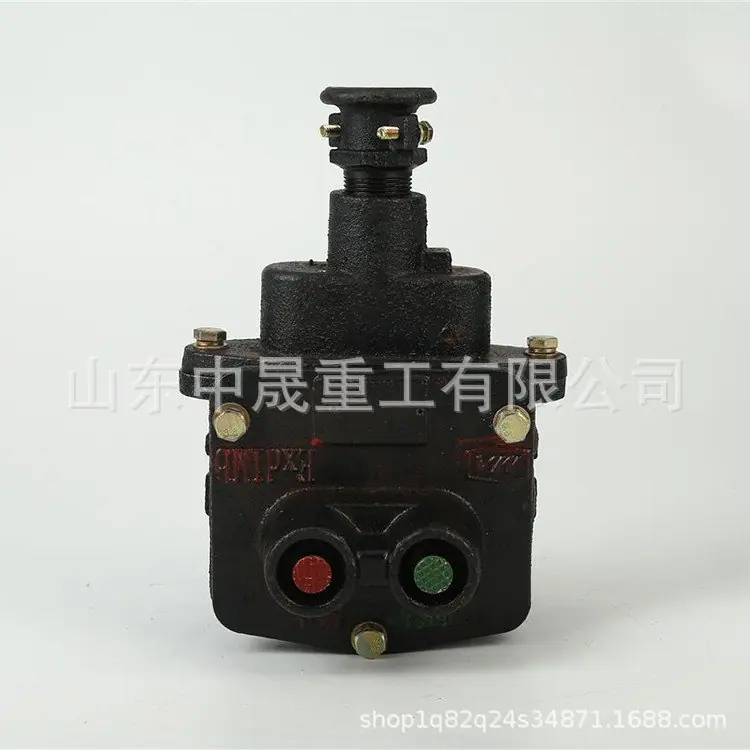

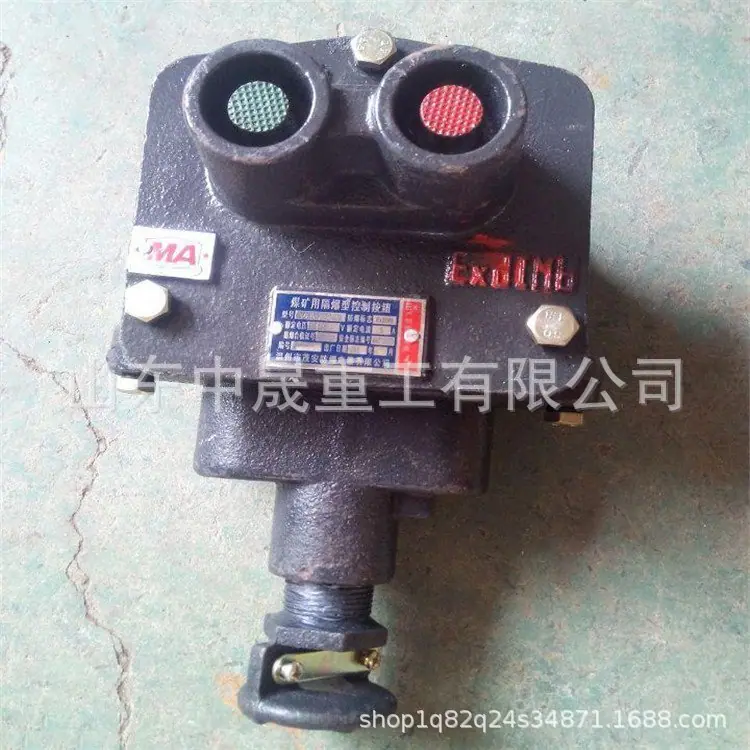

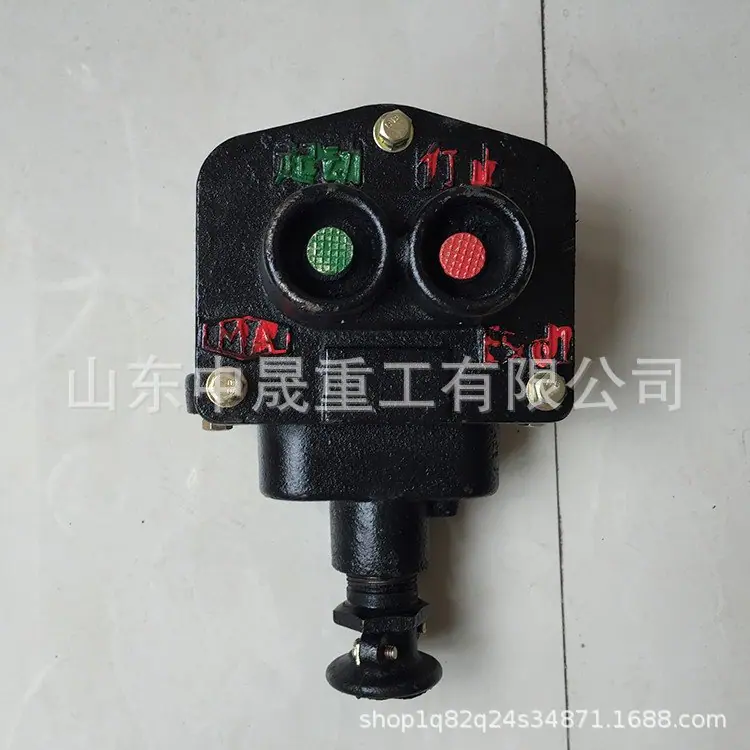

Botón de control ignífugo Mine modelo completo instalación de control remoto de arranque unidireccional BZA1-5/36-3

Los botones de control a prueba de explosiones BZA para minas se utilizan en minas de carbón que contienen mezclas de gas explosivo, en sistemas de alimentación eléctrica de CA 0 Hz, 127 V, para el control remoto de equipos como señales y arrancadores electromagnéticos. Un botón es para marcha momentánea unidireccional, dos botones son para arranque unidireccional y tres botones son para arranque reversible.

Tipo a prueba de explosiones: Tipo a prueba de explosiones de minas,

Entorno de uso del botón de control a prueba de explosiones de la mina BZA

a) Temperatura ambiente -20

+40；

b) Presión atmosférica 86

110 kPa；

c) En entornos con mezclas explosivas de polvo de carbón y gas;

d) Humedad relativa del aire no superior al 98 %

（A +25）；

e) Minas de carbón con mezclas de gas explosivo y polvo de carbón;

f) En entornos sin vibraciones significativas de sacudida e impacto severo;

g) Nivel de contaminación: Nivel 3;

h) Categoría de Instalación:

。

Características estructurales del botón de control antideflagrante BZA para minas

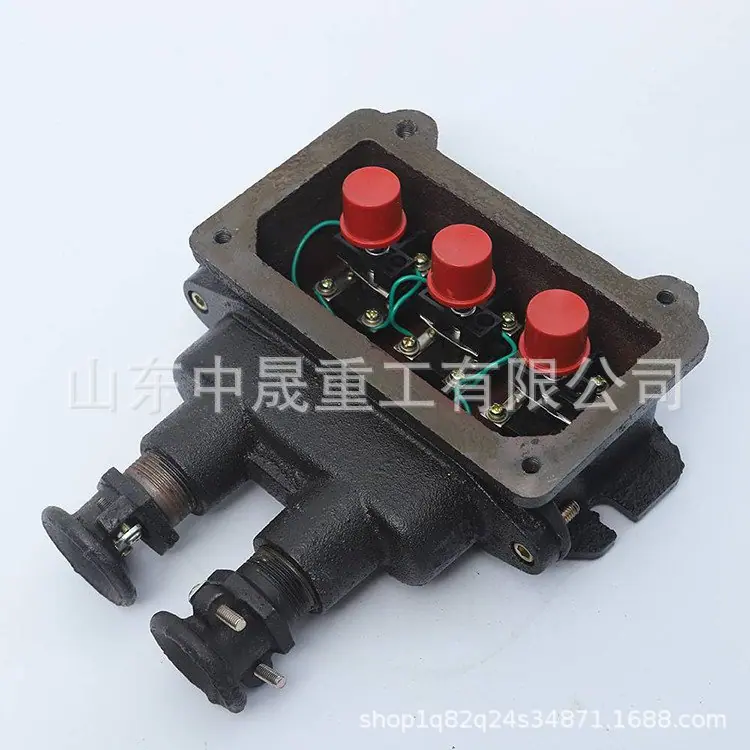

a) Los botones de la serie BZA se componen principalmente de carcasas ignífugas, cajas de conexiones y dispositivos de entrada de cables, componentes de botones, barras de control de botones y otros componentes.

b) La carcasa y la tapa superior, así como la caja de conexiones, se conectan mediante una superficie plana ignífuga mediante pernos y otros elementos de fijación. Los bornes y las barras de control de los botones se conectan a la carcasa y a la caja mediante una superficie cilíndrica ignífuga mediante elementos de fijación. Se instala la tapa superior; el dispositivo de introducción se utiliza para introducir el cable de alimentación.

Parámetros técnicos del botón de control a prueba de explosiones para minería BZA

Modelo: BZA1-5/36-1

Tensión nominal: CC 127 V CA 127 V

Número de botones: 1

Corriente nominal: 6

Número de contactos: uno normalmente abierto y otro normalmente cerrado

Diámetro exterior del cable mm: φ19

Dimensiones totales: largo x ancho x alto (mm): 250*130*150.
