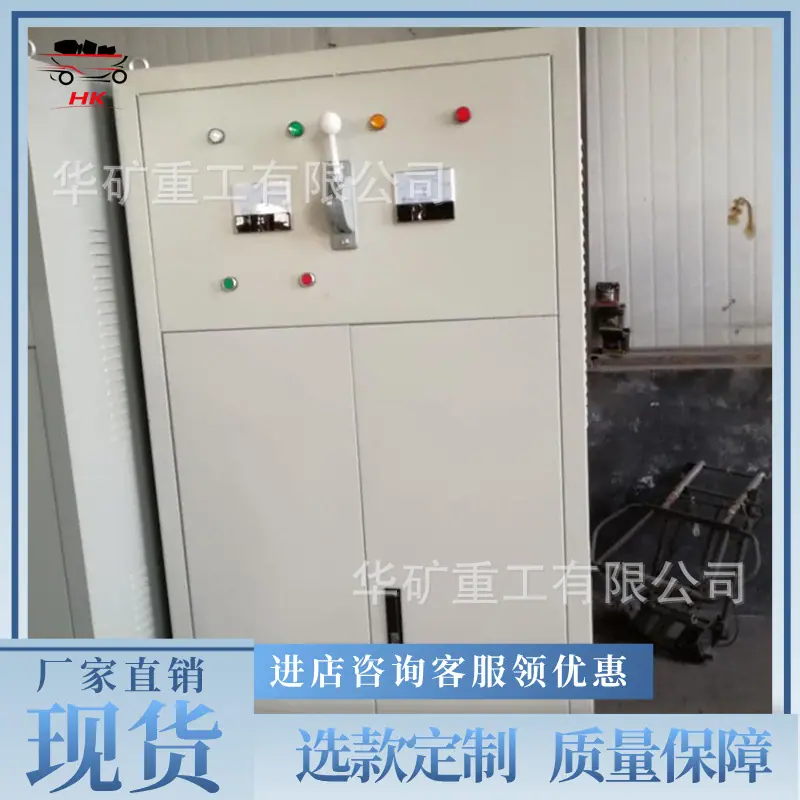

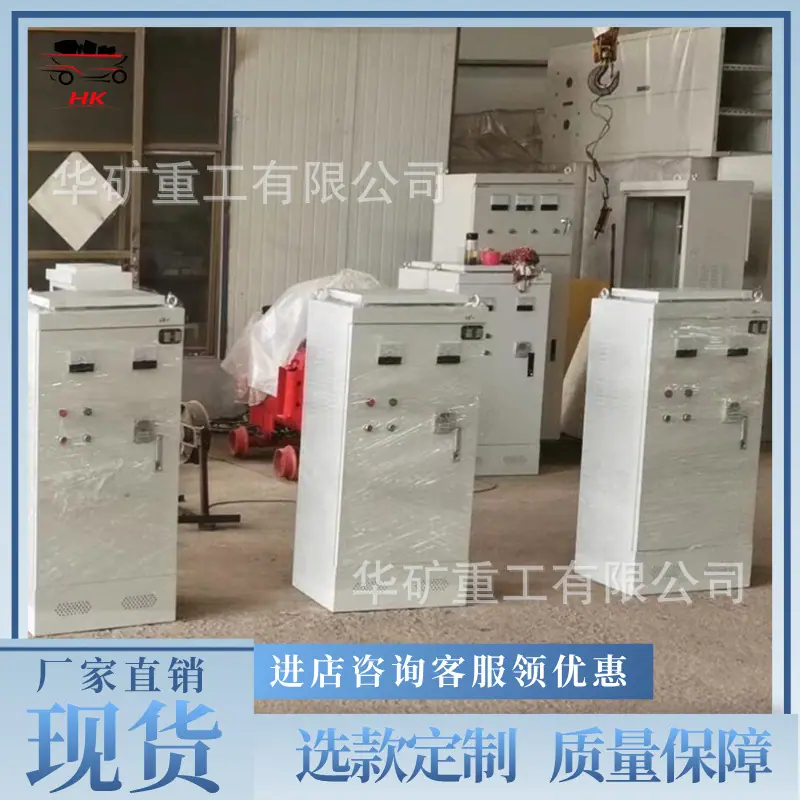

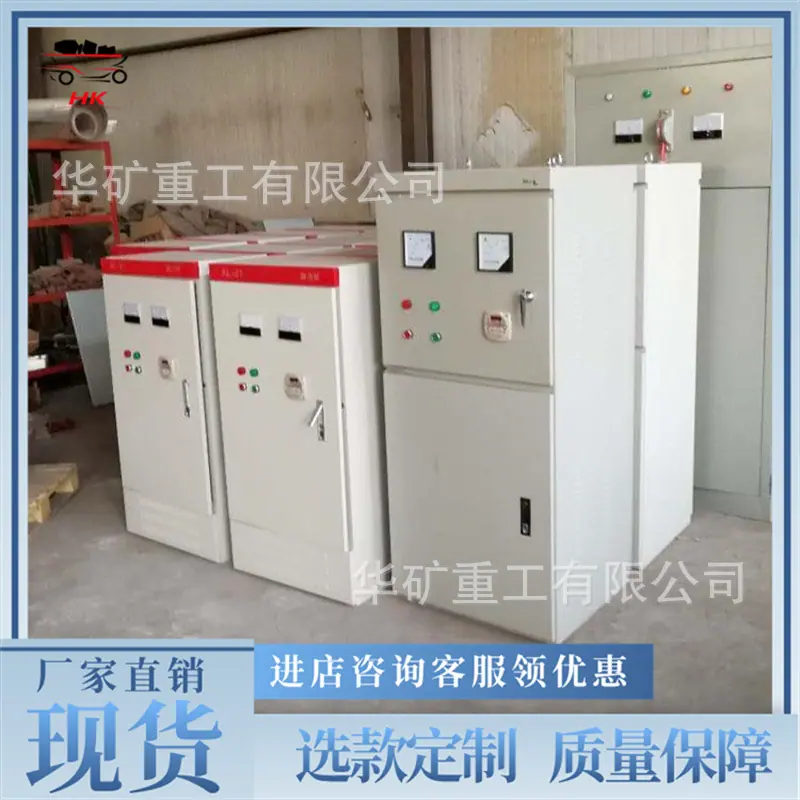

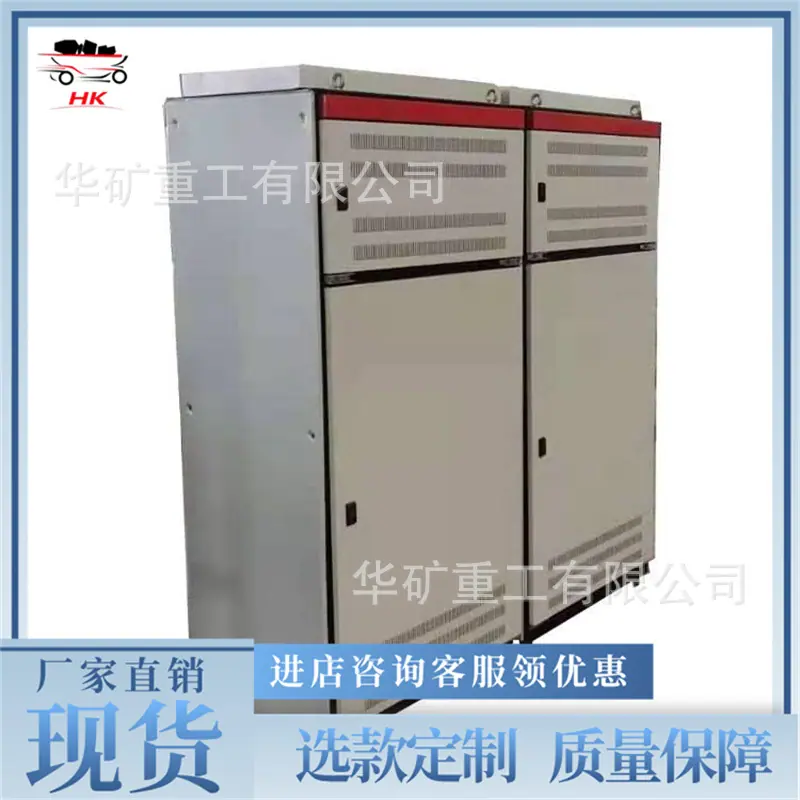

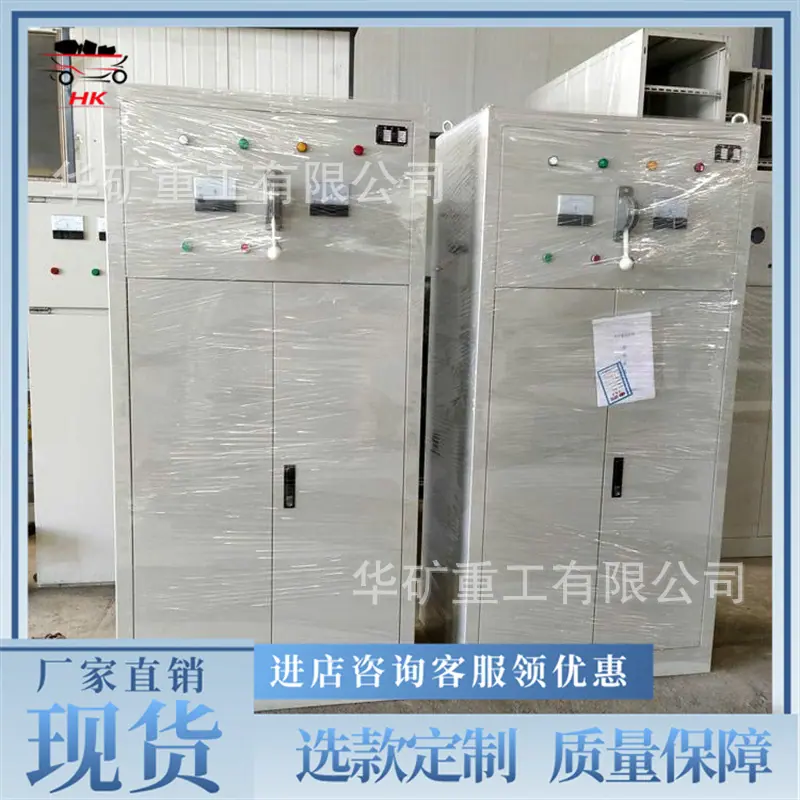

Gabinete Rectificador para Vehículos Motorizados Estabilizador Automático de Voltaje Disyuntor por Sobrecorriente Kzl-75/115 Gabinete Rectificador para Vehículos Motorizados

1. Introducción del producto

Esta serie de productos se divide en dos tipos: terrestres y subterráneos. Se utilizan principalmente como fuente de alimentación de CC para subestaciones de tracción, como locomotoras de tracción minera, trolebuses urbanos, trenes subterráneos, etc.

Esta serie de productos adopta todos circuitos rectificadores de puente trifásico. El transformador rectificador tiene una toma de voltaje nominal de ±5%. Cambiar el cableado puede cambiar el voltaje de entrada de CA en ±5%.

Esta serie de productos incorpora interruptores automáticos de aire, relés de sobrecorriente y relés térmicos para protección contra sobrecorriente y cortocircuito de fase. Las tres fases del lado de CA están equipadas con pararrayos, y las derivaciones incorporan dispositivos de absorción de resistencia-capacitancia para protección contra sobretensiones.

Esta serie de productos se divide en dos tipos: rectificadores de tiristores y rectificadores de silicio. Los rectificadores de tiristores cuentan con funciones de estabilización automática de tensión, estabilización de corriente y protección contra sobrecorriente.

Los transformadores rectificadores se dividen en tipo seco general, tipo fundido con resina epoxi y tipo sumergido en aceite.

2. Descripción del modelo

Modelo antiguo: GQA(F) 一A / V-KY

Tipo general de minería de KY

Tensión rectificada nominal (V)

Corriente nominal del rectificador (A)

A-Autoenfriamiento (F-Enfriamiento por aire)

Q-Para tracción

G-Rectificación
