Dispositivo de corrección automática de cinta transportadora de suministro de carbón dispositivo de corrección hidráulica automática dispositivo de corrección hidráulica multiusos

Dispositivo de corrección de desviación hidráulica

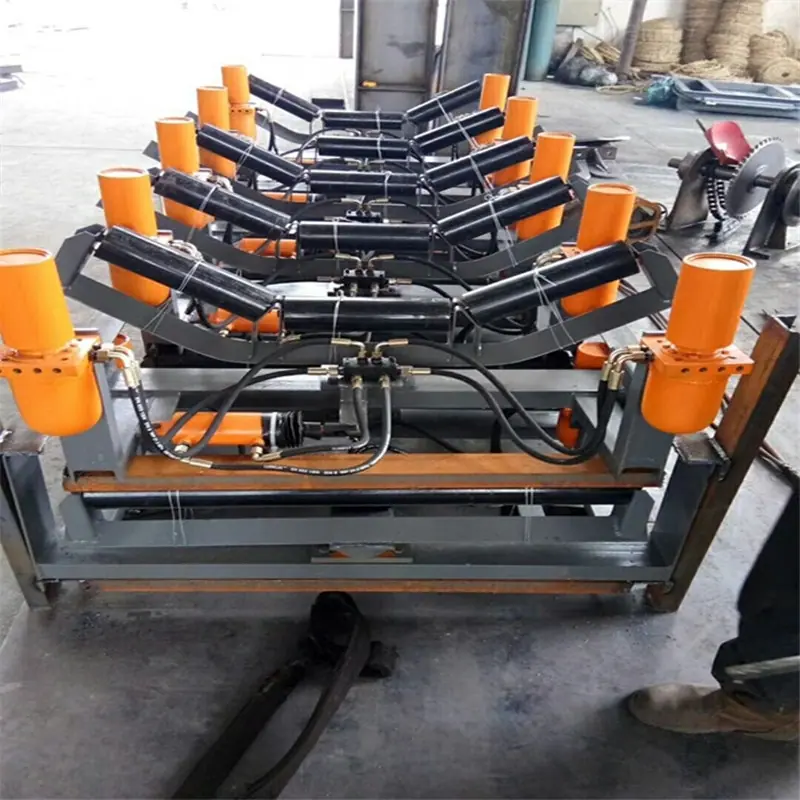

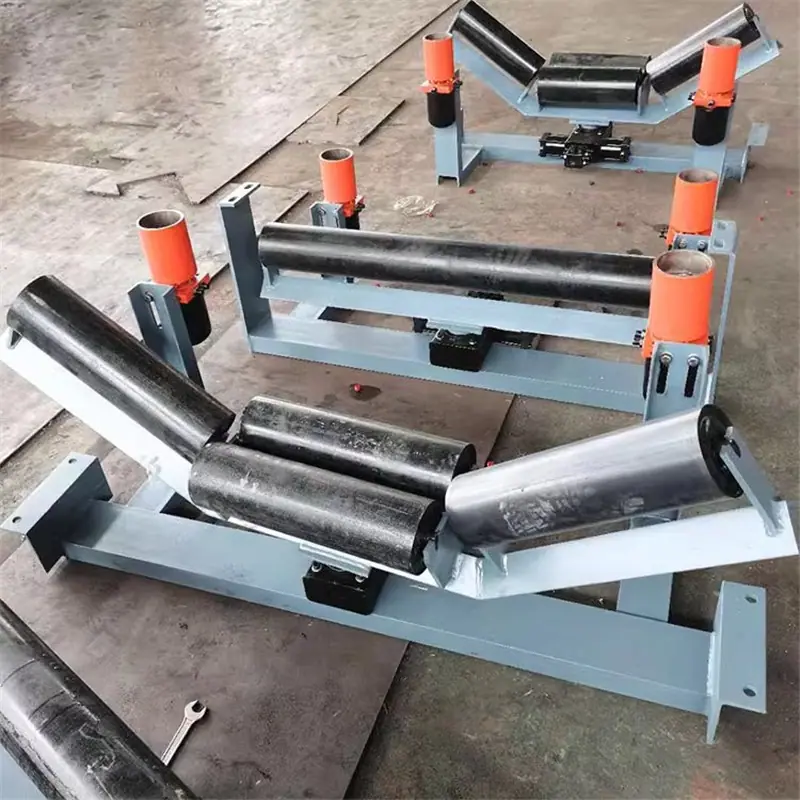

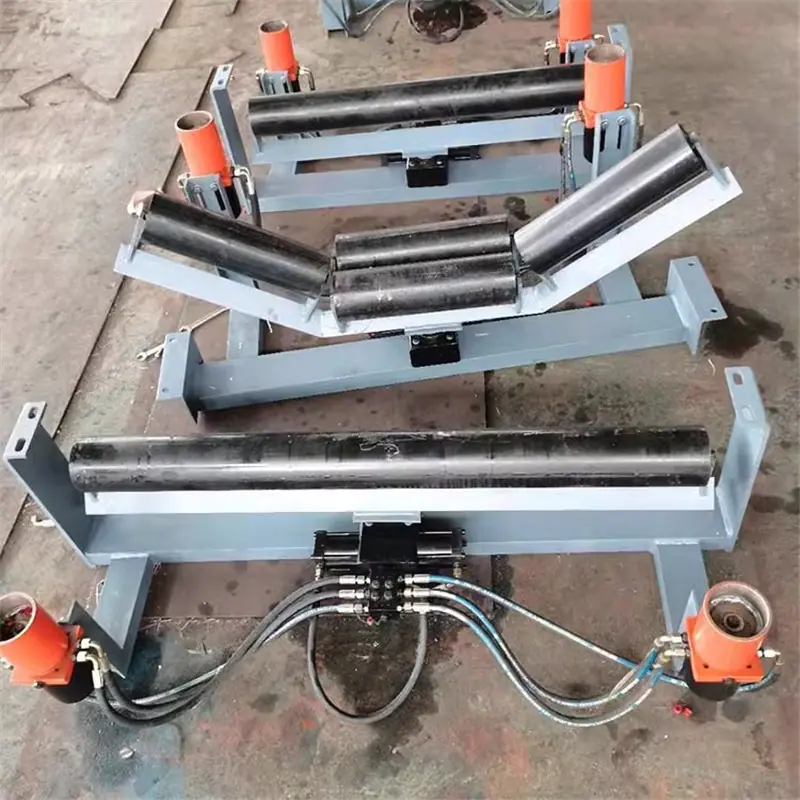

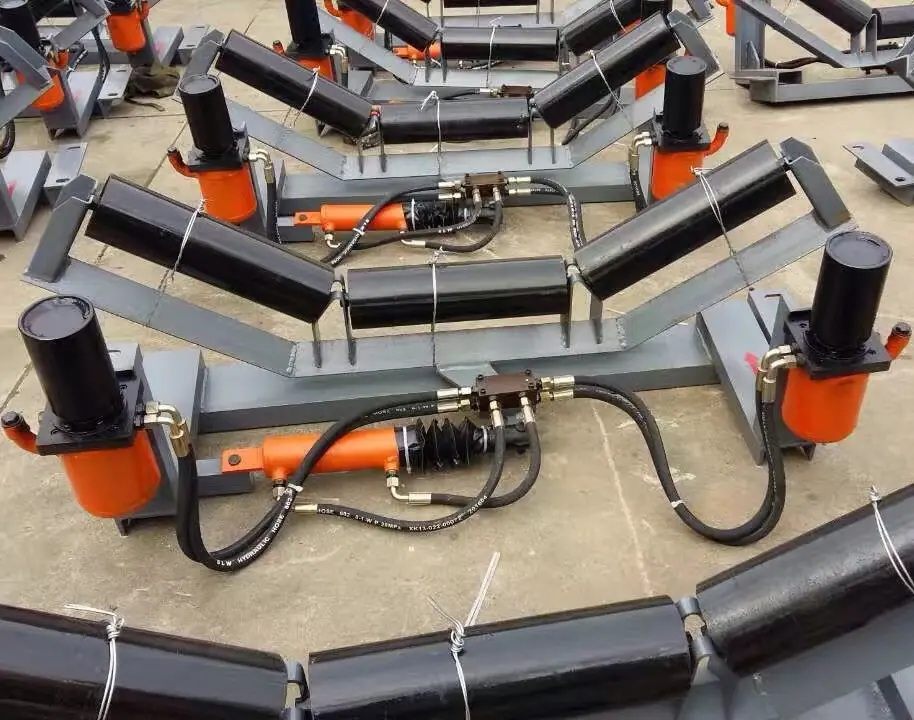

El dispositivo de corrección de desviación hidráulica detecta automáticamente la desviación de la correa y realiza ajustes para que esta siempre funcione dentro del rango establecido. El uso de un dispositivo de corrección de desviación hidráulica totalmente automático permite eliminar la desviación de la correa causada por factores como una instalación incorrecta, un funcionamiento deficiente, impactos de materiales, cambios de carga y elongación desigual entre las secciones de la correa. El dispositivo de corrección de desviación hidráulica no requiere alimentación, se ajusta automáticamente, tiene una estructura simple, es seguro y fácil de instalar. Funciona en cualquier entorno hostil: es resistente al agua, al polvo y a los impactos de materiales, y no daña la correa. El dispositivo de corrección de desviación hidráulica está compuesto por una rueda motriz de detección, una bomba de aceite, un cilindro de aceite compuesto, un conjunto de tuberías de aceite y un bastidor fijo. Cuando la correa gira desviada, entra en contacto con la rueda de transmisión de detección, la rueda de transmisión de detección impulsa la bomba de aceite para girar y el aceite de presión de salida controla el movimiento alternativo del cilindro de transmisión, impulsando el rodillo autoalineador para desviarse, de modo que la dirección de movimiento lineal del rodillo autoalineador forma un ángulo con la dirección de movimiento de la correa, y la fricción generada impulsa la correa, de modo que la correa siempre funciona dentro del rango establecido, evitando así la desviación de la correa que causa materiales a granel y la fricción entre la correa y el marco del transportador de correa para rasgar la correa, a fin de lograr el propósito de proteger el funcionamiento normal del transportador de correa.

El dispositivo de corrección de desviación hidráulica se divide en transportadores de banda TD75 y TDII según el modelo del transportador de banda.

El dispositivo de corrección de desviación hidráulica se puede personalizar según diferentes transportadores de cinta.

Comparación del rendimiento de dispositivos de corrección de desviación hidráulica con diferentes estructuras

1. Características de la estructura dividida tipo F: fácil transporte de componentes, montaje en el sitio, transporte conveniente, baja intensidad de mano de obra para la instalación, pero largo tiempo de instalación;

2. Características de la estructura integral tipo Z: se ensambla en una máquina completa para su instalación, lo cual es conveniente y requiere poco tiempo. También se desmonta rápidamente en componentes, lo que facilita el transporte en carriles estrechos y permite un rápido montaje en el lugar de uso.

3. Características de la estructura integrada tipo J: altamente integrada, más sensible, excelente rendimiento, fácil instalación, corto tiempo de instalación y también se puede descomponer rápidamente en componentes, lo que es conveniente para el transporte en carriles estrechos y se ensambla rápidamente en el sitio de uso;

4. Tres características estructurales de la serie minera: Sobre la base de la estructura original, se aumentan las capacidades de protección y anticorrosión para adaptarse al trabajo en entornos hostiles, se optimiza el principio hidráulico, se aumenta la confiabilidad y se extiende la vida útil de 2 a 3 veces.
