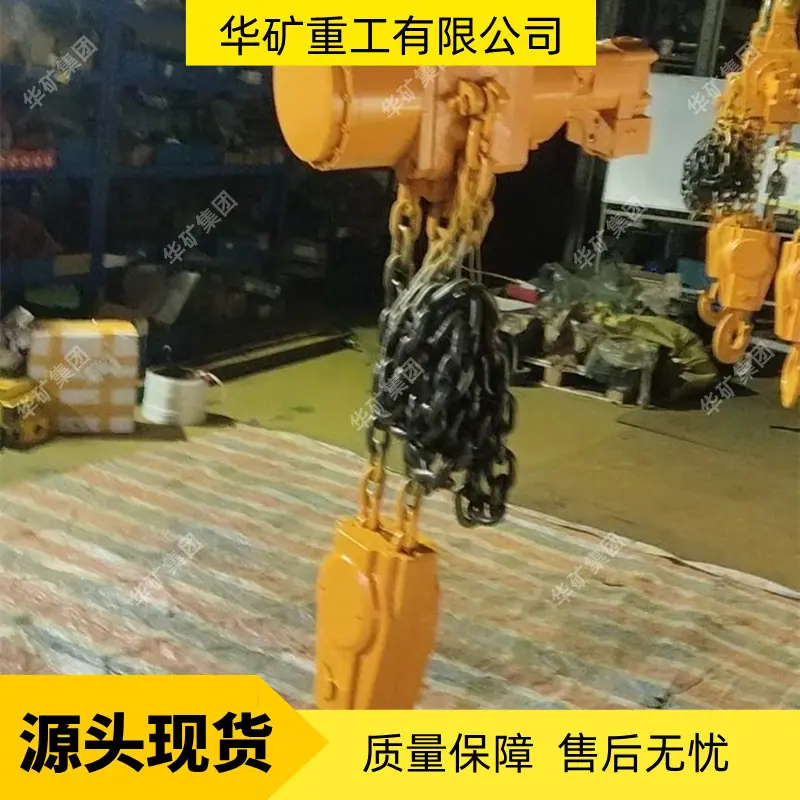

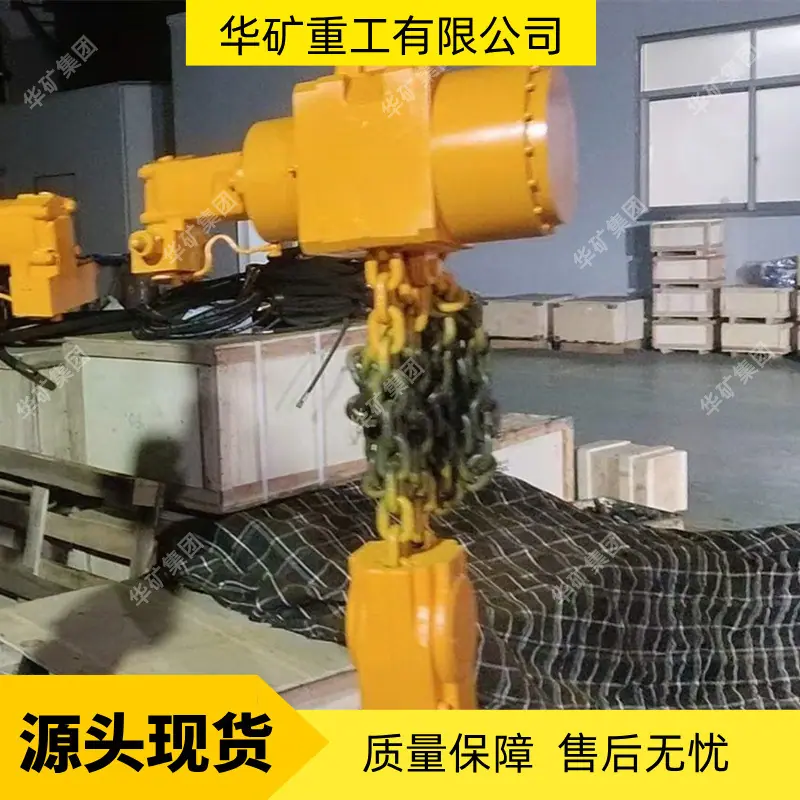

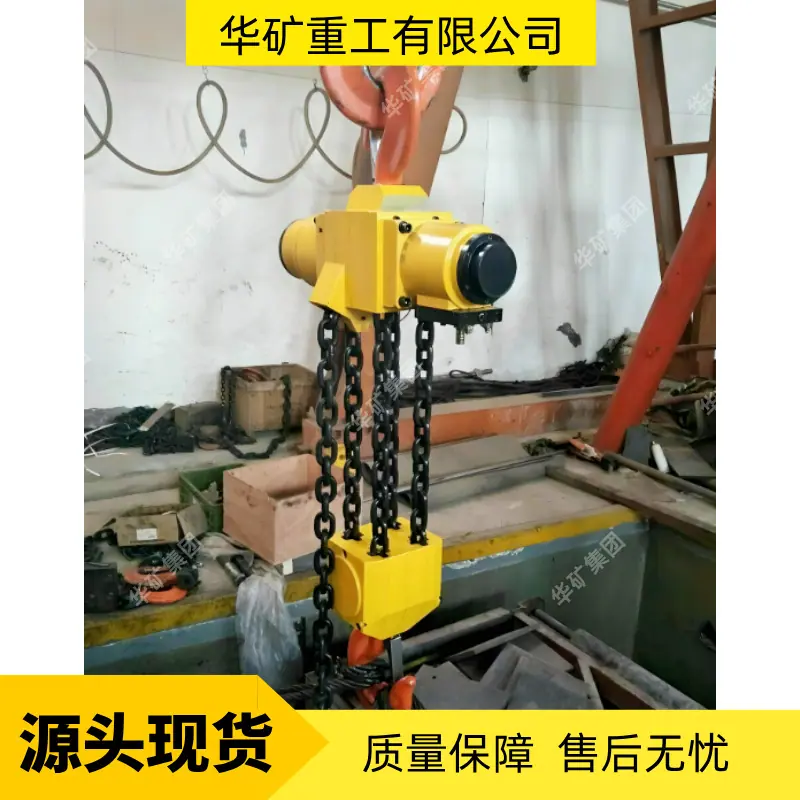

Polipasto Neumático Fácil de Operar Protección Contra Sobrecarga Polipasto Neumático Minero Hq1-(3~16) Polipasto neumático para minería

Los polipastos neumáticos son ideales para entornos especiales con polvo altamente explosivo, como la industria petrolera, química y minera de carbón, así como para aplicaciones con requisitos de resistencia a explosiones. Son equipos de elevación a prueba de explosiones ideales y una versión mejorada de los polipastos eléctricos. Su rango de carga varía de 250 kg a 30 toneladas, según el modelo. Los polipastos neumáticos se accionan mediante aire comprimido a una presión específica, lo que reduce el consumo de energía y aumenta la eficiencia. Además, cuentan con protección contra cortes de gas para evitar que la pieza se caiga en caso de un corte repentino. Con diversas abrazaderas no estándar, los polipastos neumáticos pueden elevar piezas de diversas formas. Su forma de instalación permite el movimiento con una grúa cantilever o un riel guía.

Composición del producto:

1. Válvula de control manual: compuesta principalmente por manija, cuerpo de válvula y botón. El botón se puede accionar para abrir la válvula y controlar la conexión entre el conducto de aire de la válvula de control principal y el conducto de aire del motor. También se puede accionar manualmente la cuerda para girar la varilla oscilante y abrir la válvula, lo que permite un cambio de velocidad continuo.

2. Válvula de control principal: Está compuesta principalmente por los vástagos de válvula izquierdo y derecho, las bielas y el disco de distribución de aire. La distribución de aire del motor neumático se realiza mediante la conmutación de los conductos de aire izquierdo y derecho.

3. Motor neumático: Se compone principalmente de rotor, estator, tapas frontal y trasera, y álabes. Cuando el distribuidor de aire de la válvula de control principal envía aire comprimido al motor, los álabes giran a alta velocidad junto con el rotor.

4. Suspensión: Se compone principalmente de gancho superior, cuerpo de suspensión, piñón, cadena, gancho inferior, etc. El movimiento hacia arriba y hacia abajo se completa mediante la rotación positiva y negativa del piñón.

5. Reductor: Se compone principalmente de una carcasa y un conjunto de mecanismos de reducción planetaria. Cuando el eje de alta velocidad del motor neumático entra en el mecanismo de reducción, el par se incrementa por desaceleración y se envía a la rueda dentada de elevación en la etapa final.

6. Mecanismo de frenado: Se compone principalmente del cono de freno, el anillo de freno y el cilindro. La válvula de control principal distribuye aire al cilindro para separar el cono y el anillo de freno y liberar el freno.

7. Mecanismo de enclavamiento: Se compone principalmente de un eje giratorio, un marco oscilante y un resorte de retorno. Cumple la función de anticolisión y protección durante la subida y bajada.

Parámetros del producto:

Altura de elevación 30

Altura de elevación estándar 30

Aumentar la velocidad 8

Diámetro de la cadena 15

Distancia mínima entre dos ganchos 1310

Capacidad de elevación nominal 5000

Peso neto 670

Carga 6250
