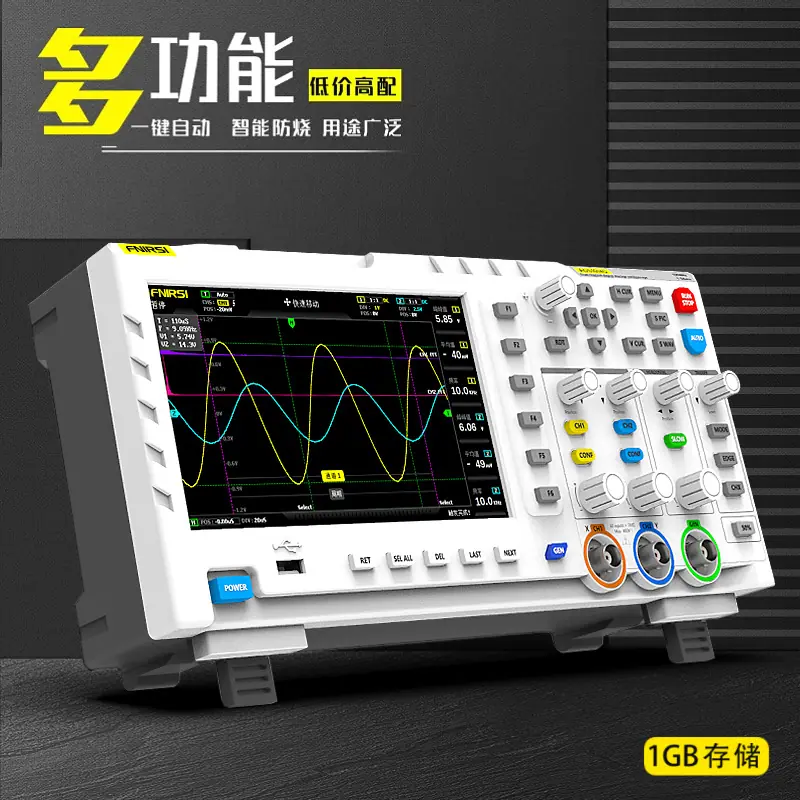

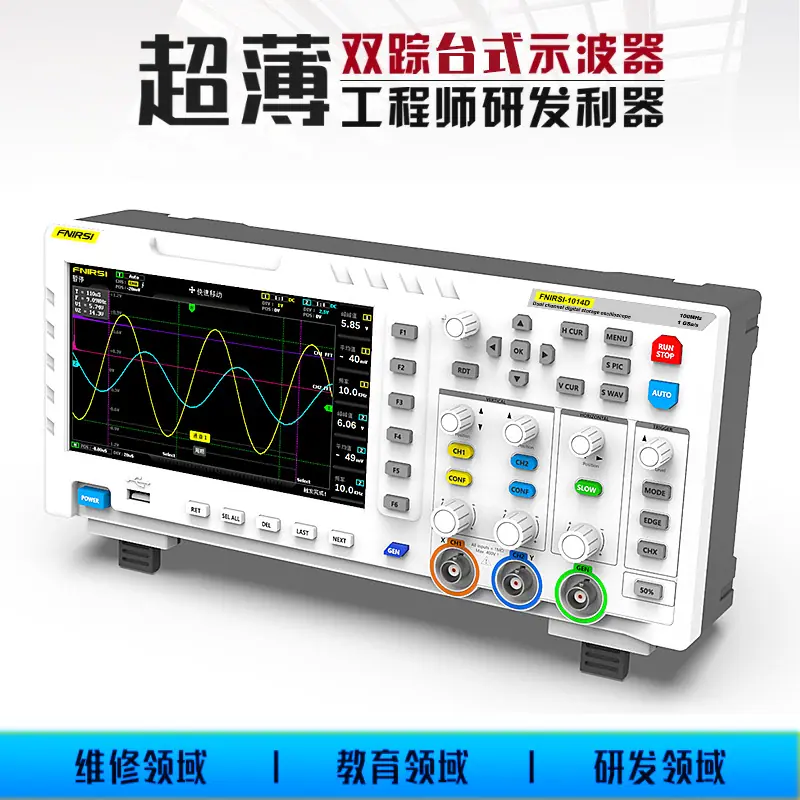

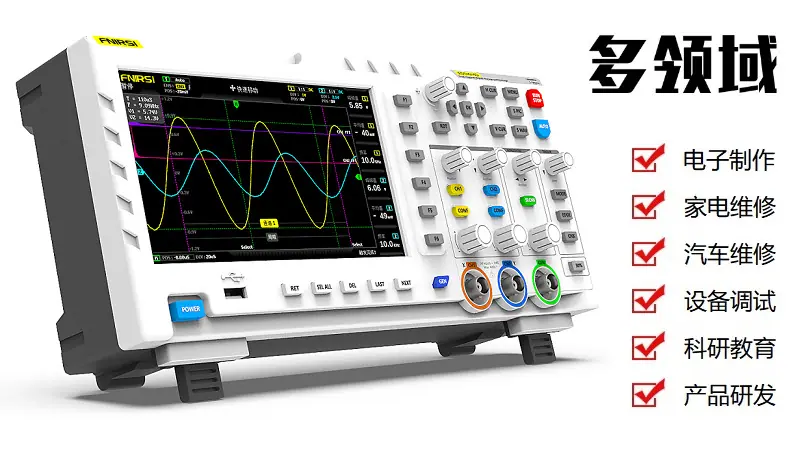

Osciloscopio de almacenamiento digital FNIRSI 1014D, generador de señales de osciloscopio de doble canal de 100 MHz

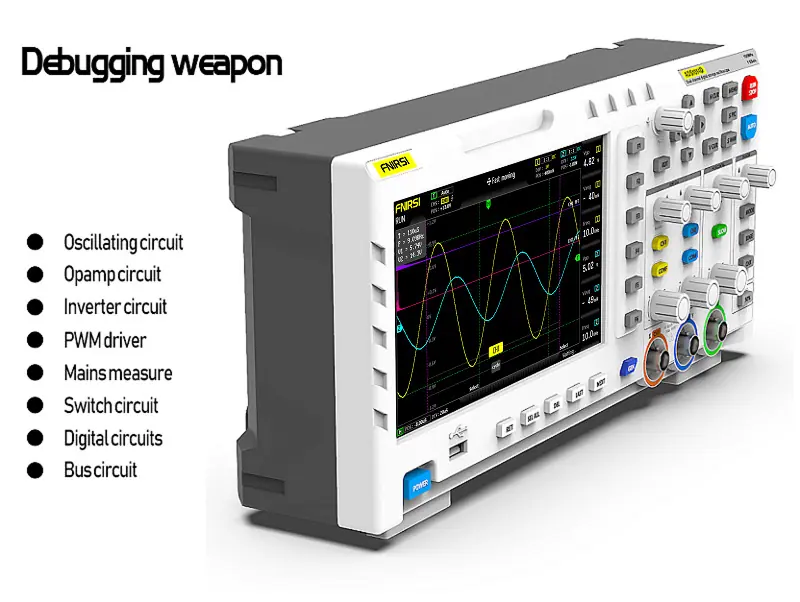

Introducción

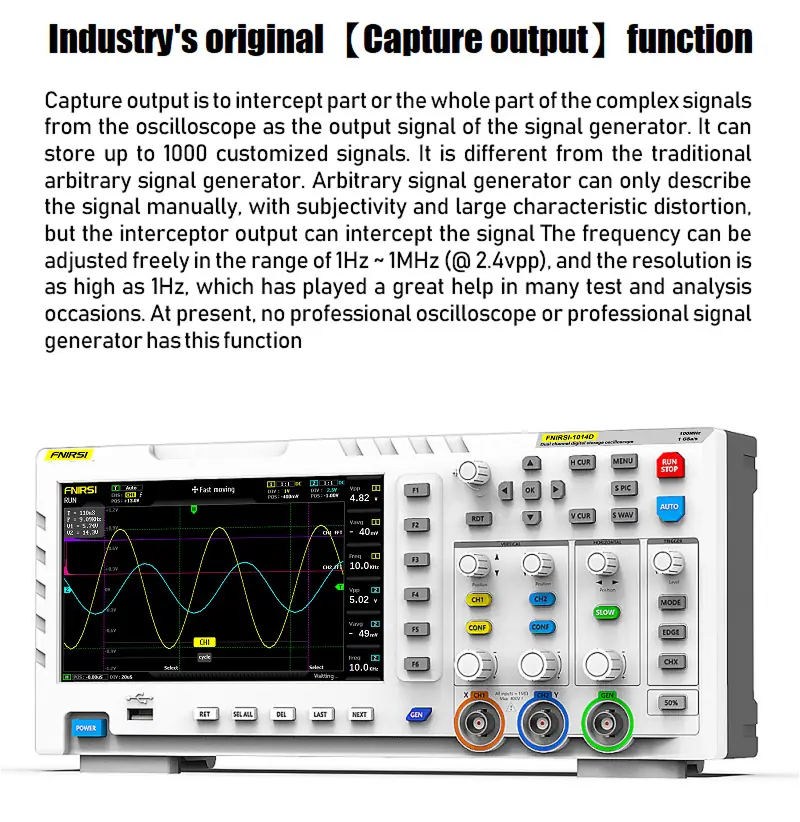

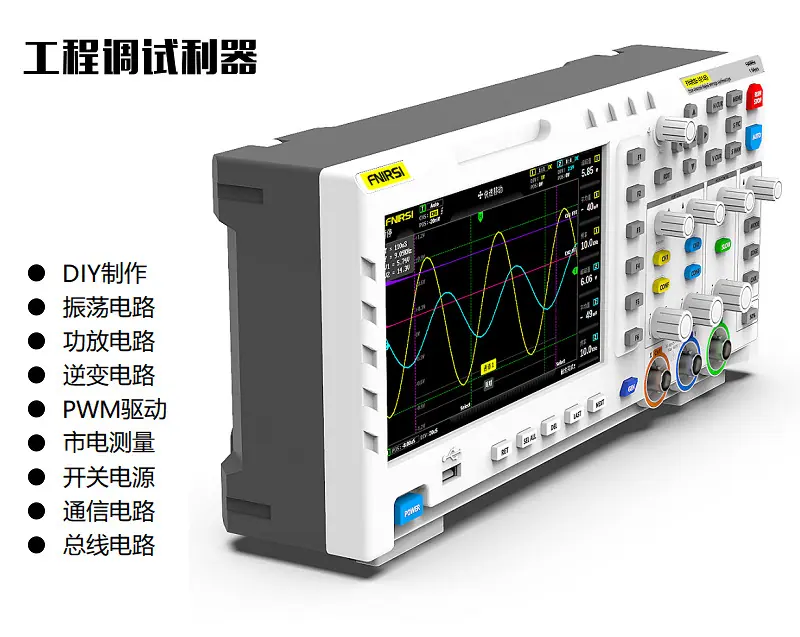

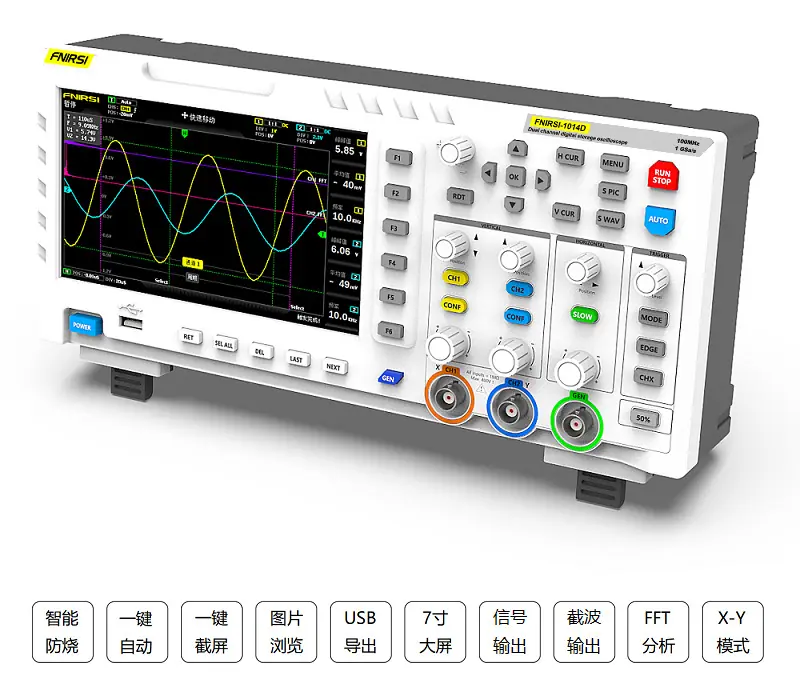

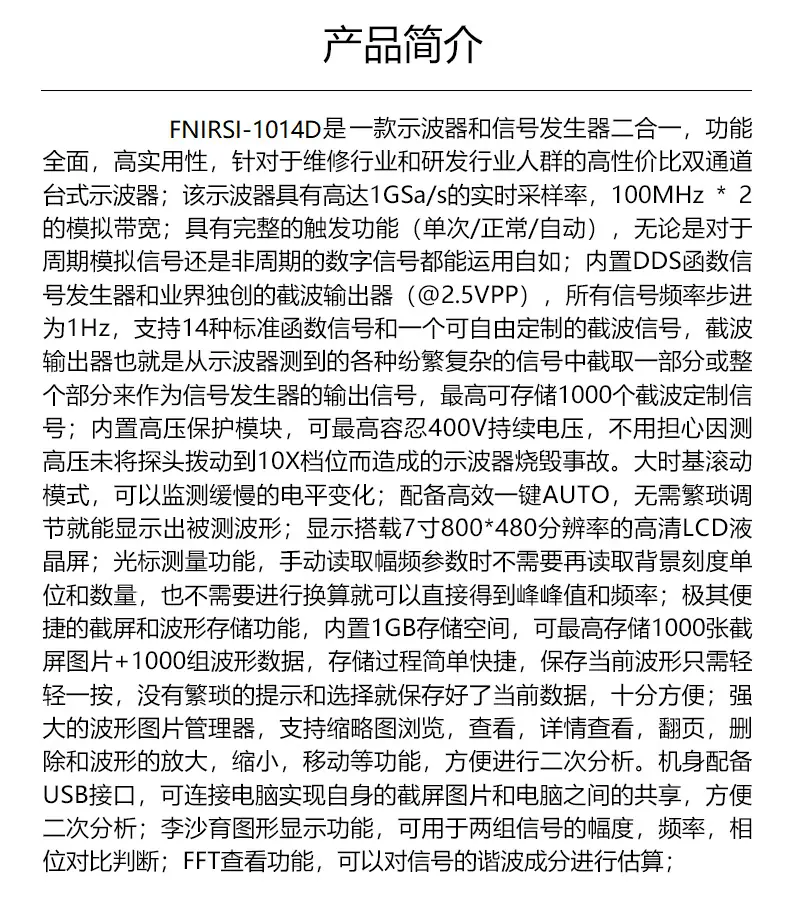

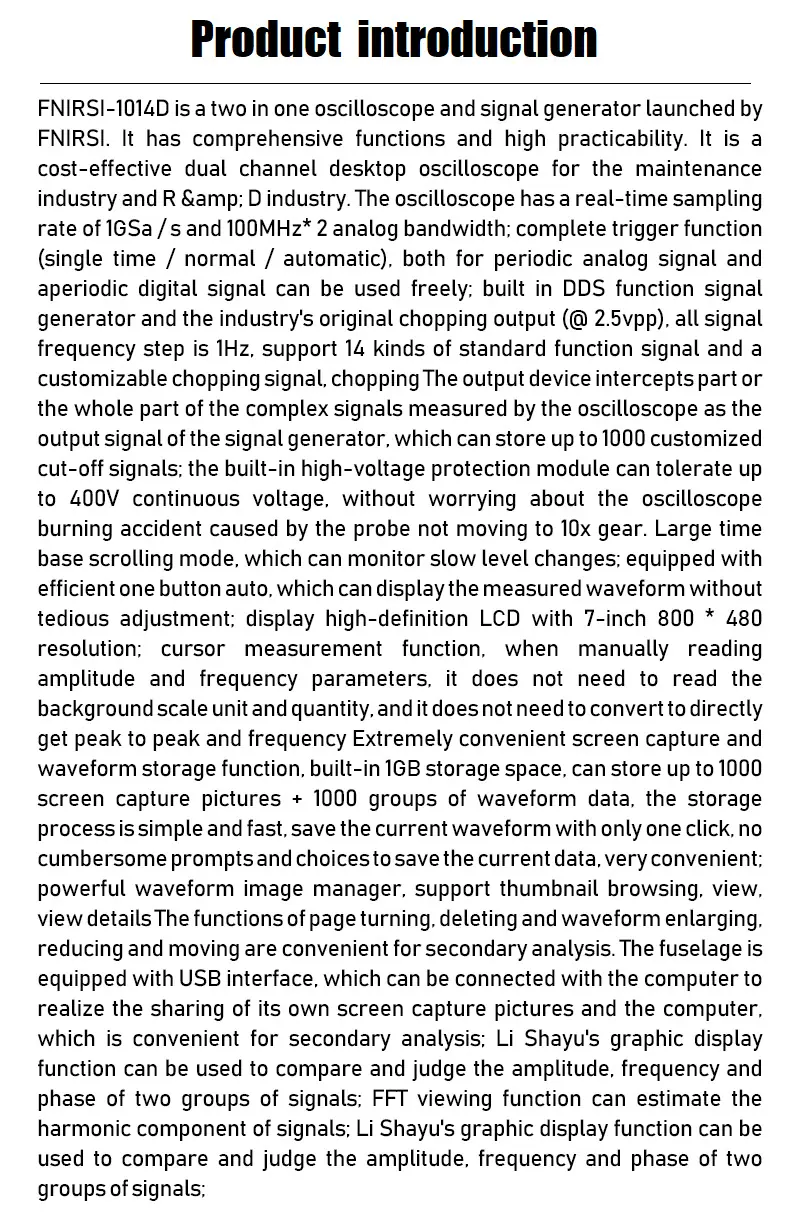

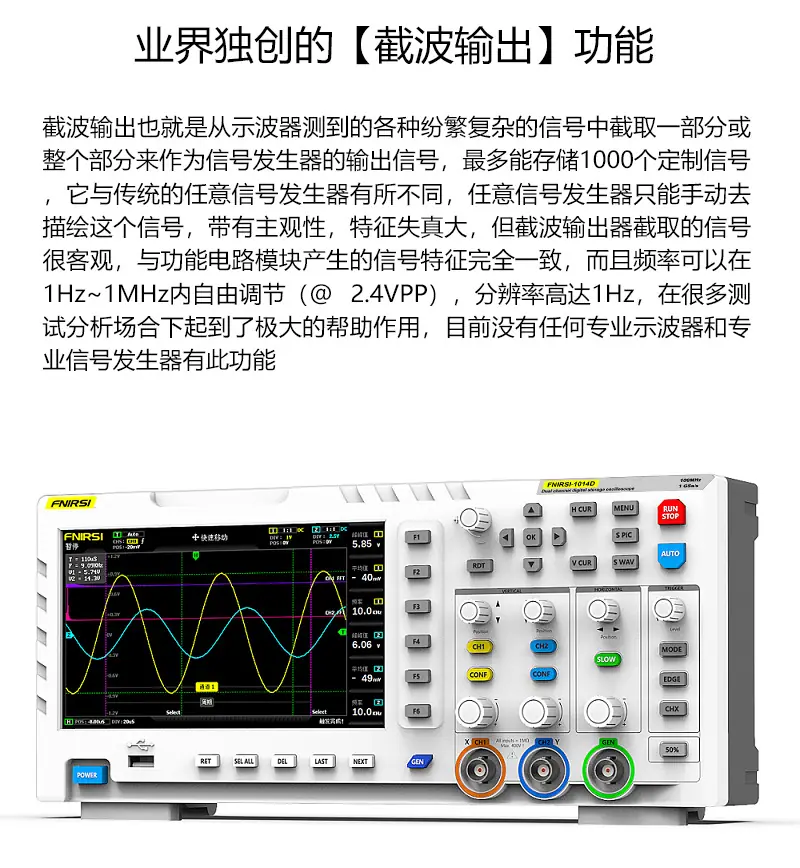

FNIRSI-1014D es un osciloscopio y generador de señales dos en uno lanzado por FNIRSI. Tiene funciones integrales y alta practicabilidad. Es un osciloscopio de escritorio de doble canal rentable para la industria de mantenimiento e industria de I + D. El osciloscopio tiene una frecuencia de muestreo en tiempo real de 1GSa / s y un ancho de banda analógico de 100MHz * 2; función de disparo completa (tiempo único / normal / automático), tanto para señal analógica periódica como para señal digital aperiódica se pueden usar libremente; generador de señal de función DDS incorporado y salida de corte original de la industria (@ 2.5vpp), todos los pasos de frecuencia de señal son de 1Hz, admiten 14 tipos de señal de función estándar y una señal de corte personalizable, corte El dispositivo de salida intercepta parte o la parte completa de las señales complejas medidas por el osciloscopio como señal de salida del generador de señal, que puede almacenar hasta 1000 señales de corte personalizadas; el módulo de protección de alto voltaje incorporado puede tolerar hasta 400 V de voltaje continuo, sin preocuparse por el accidente de quema del osciloscopio causado por que la sonda no se mueva a la marcha 10x. Gran modo de desplazamiento de base de tiempo, que puede monitorear cambios de nivel lentos; equipado con un botón automático eficiente, que puede mostrar la forma de onda medida sin un ajuste tedioso; pantalla LCD de alta definición con resolución de 7 pulgadas 800 * 480; función de medición del cursor, al leer manualmente los parámetros de amplitud y frecuencia, no necesita leer la unidad y cantidad de la escala de fondo, y no necesita convertir para obtener directamente pico a pico y frecuencia Función de captura de pantalla y almacenamiento de forma de onda extremadamente conveniente, espacio de almacenamiento incorporado de 1 GB, puede almacenar hasta 1000 imágenes de captura de pantalla + 1000 grupos de datos de forma de onda, el proceso de almacenamiento es simple y rápido, guarde la forma de onda actual con un solo clic, sin indicaciones y opciones engorrosas para guardar los datos actuales, muy conveniente; Potente administrador de imágenes de forma de onda, compatible con la exploración de miniaturas, visualización, visualización de detalles. Las funciones de pasar página, eliminar y ampliar, reducir y mover la forma de onda son convenientes para el análisis secundario. El fuselaje está equipado con una interfaz USB, que se puede conectar con la computadora para realizar el intercambio de sus propias capturas de pantalla y la computadora, lo cual es conveniente para el análisis secundario. La función de visualización gráfica de Li Shayu puede usarse para comparar y juzgar la amplitud, frecuencia y fase de dos grupos de señales. La función de visualización FFT puede estimar el componente armónico de las señales. La función de visualización gráfica de Li Shayu puede usarse para comparar y juzgar la amplitud, frecuencia y fase de dos grupos de señales.

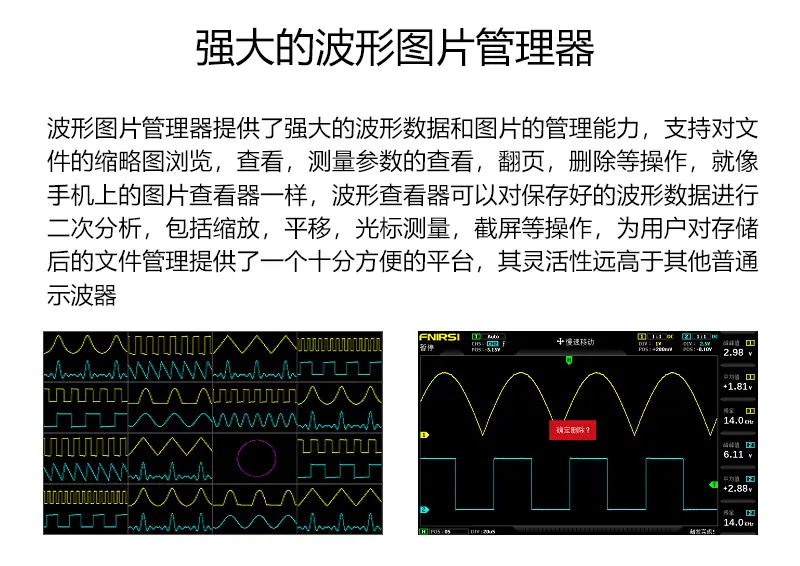

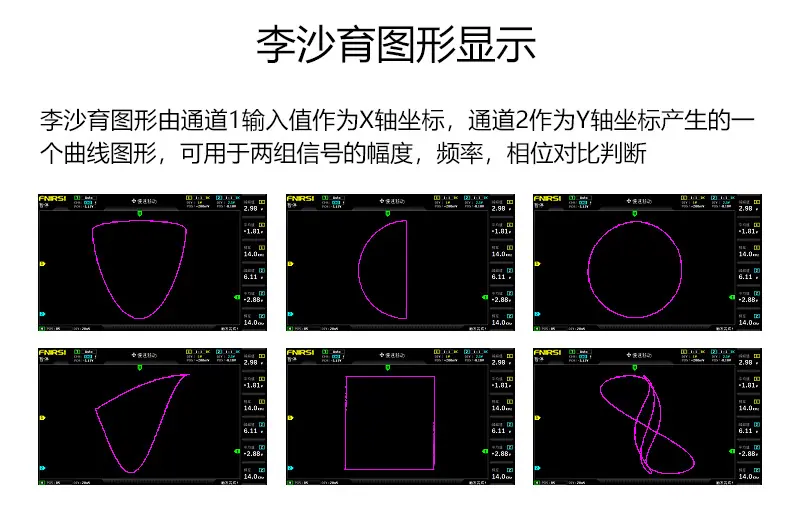

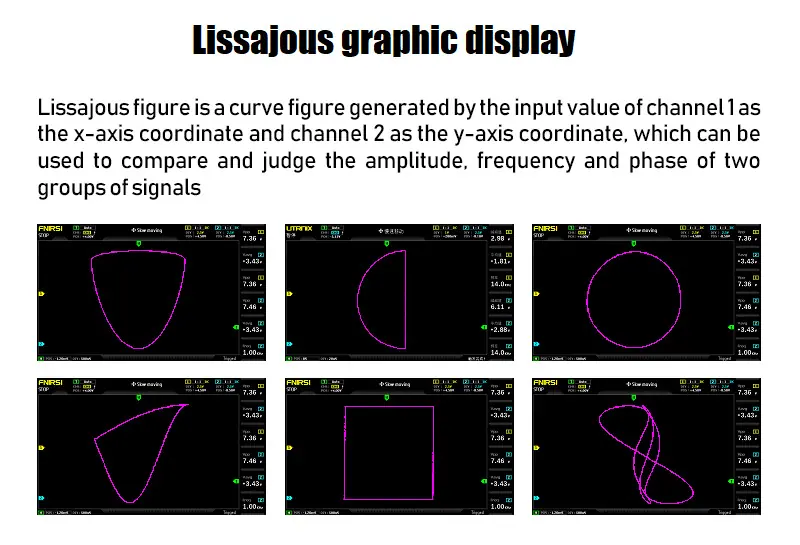

Características:

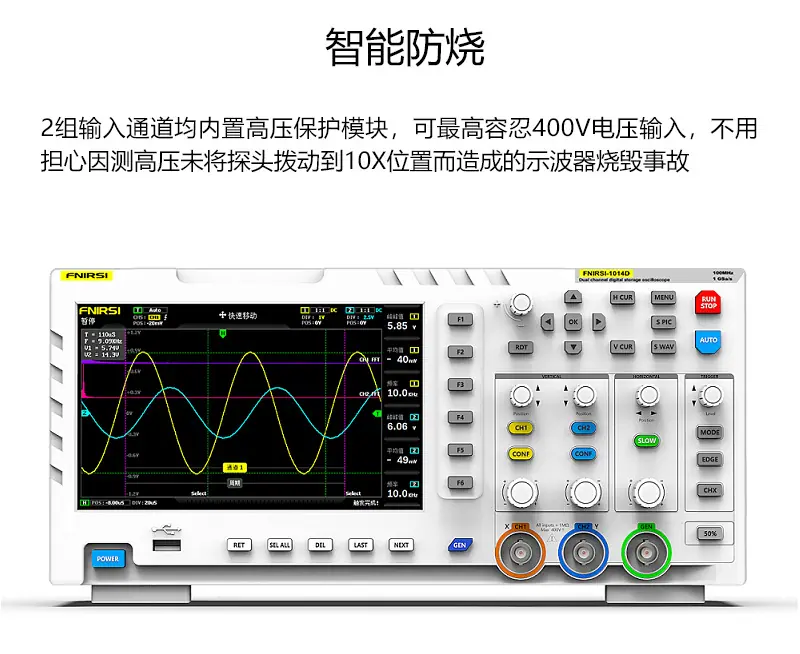

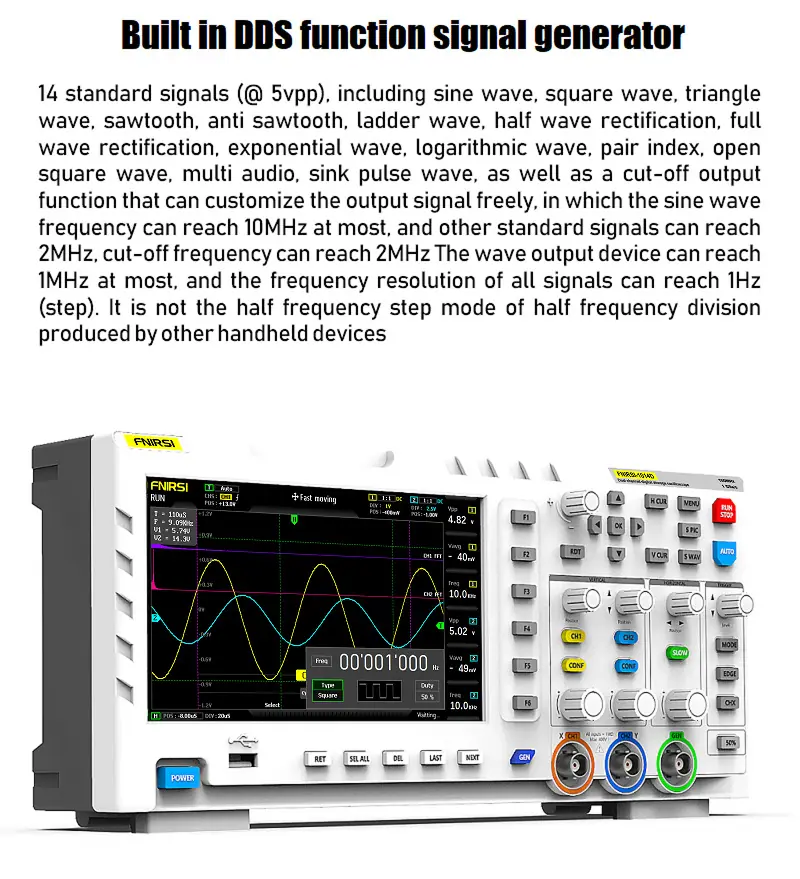

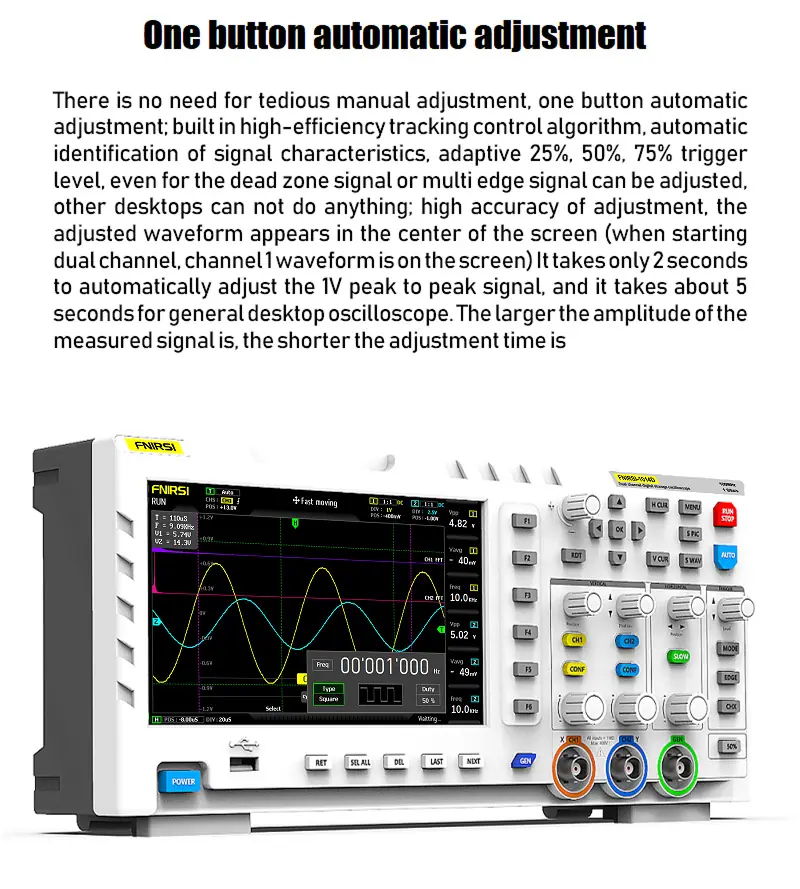

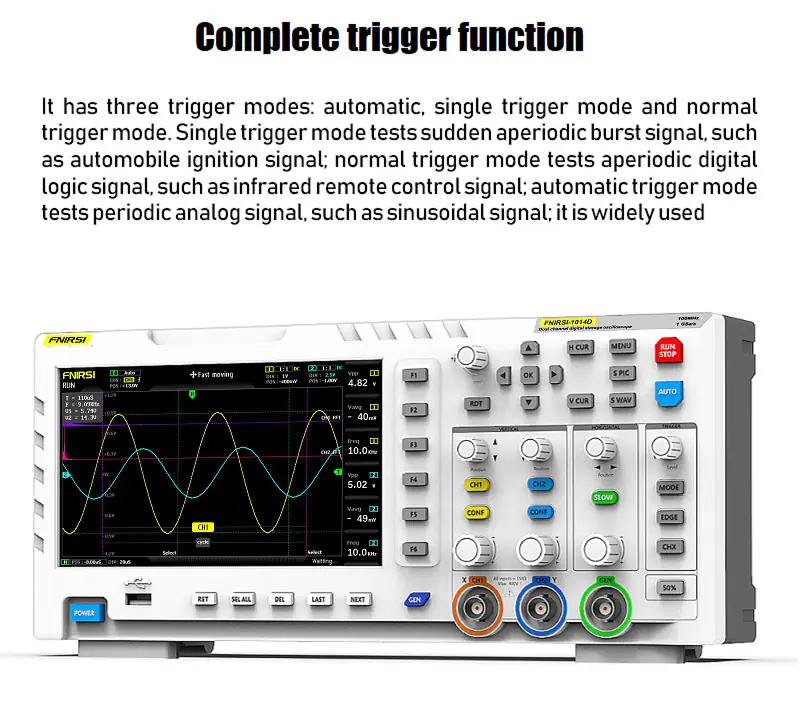

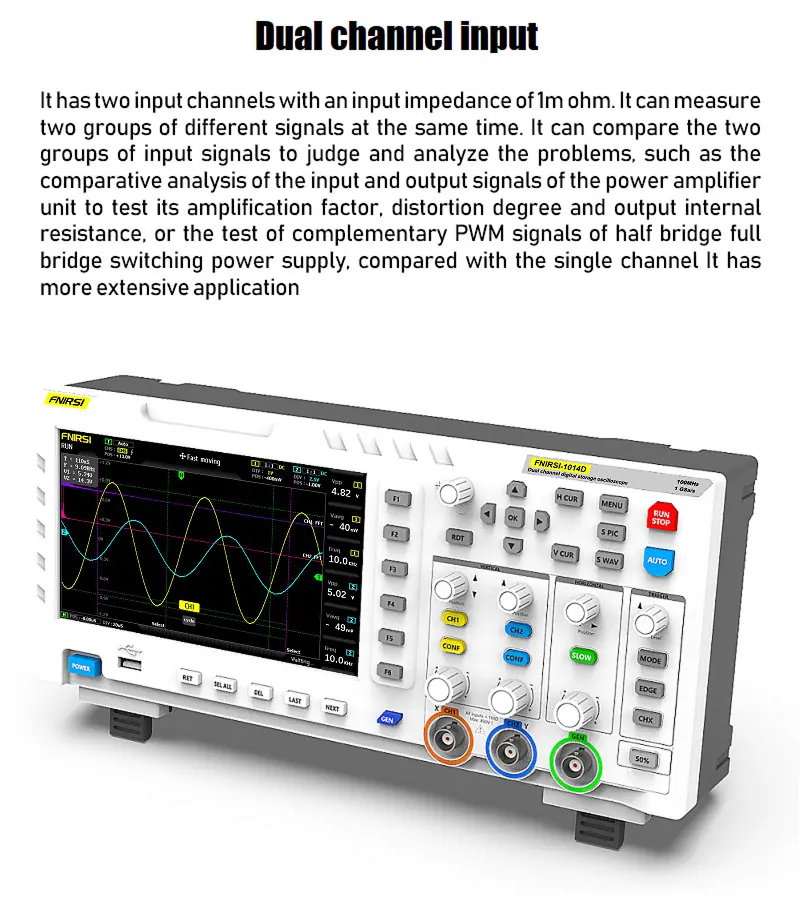

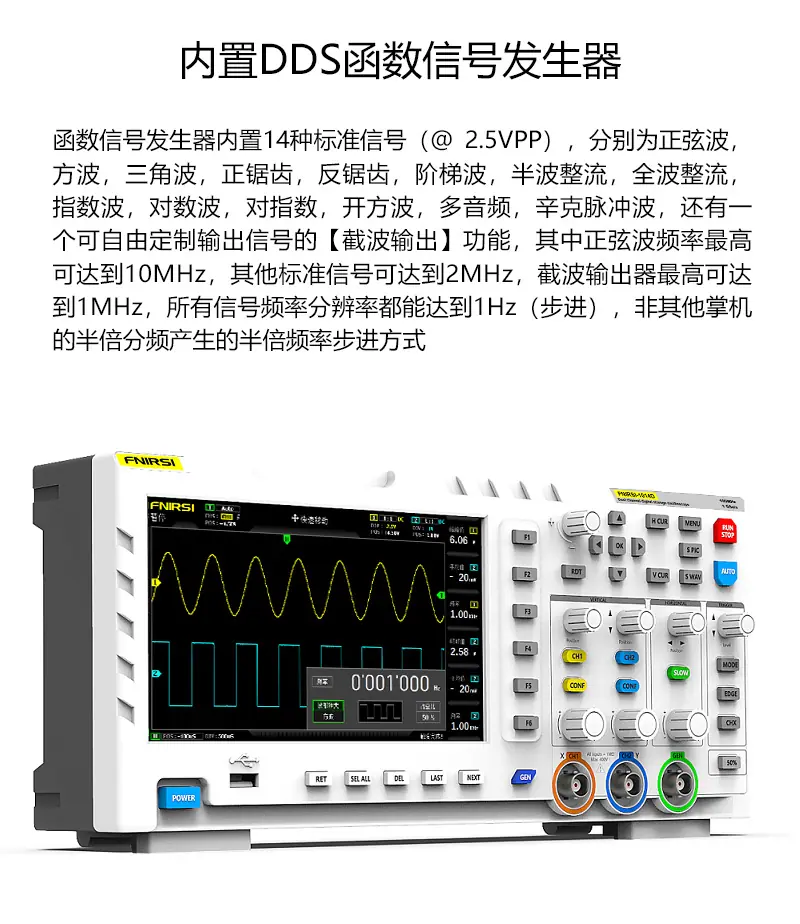

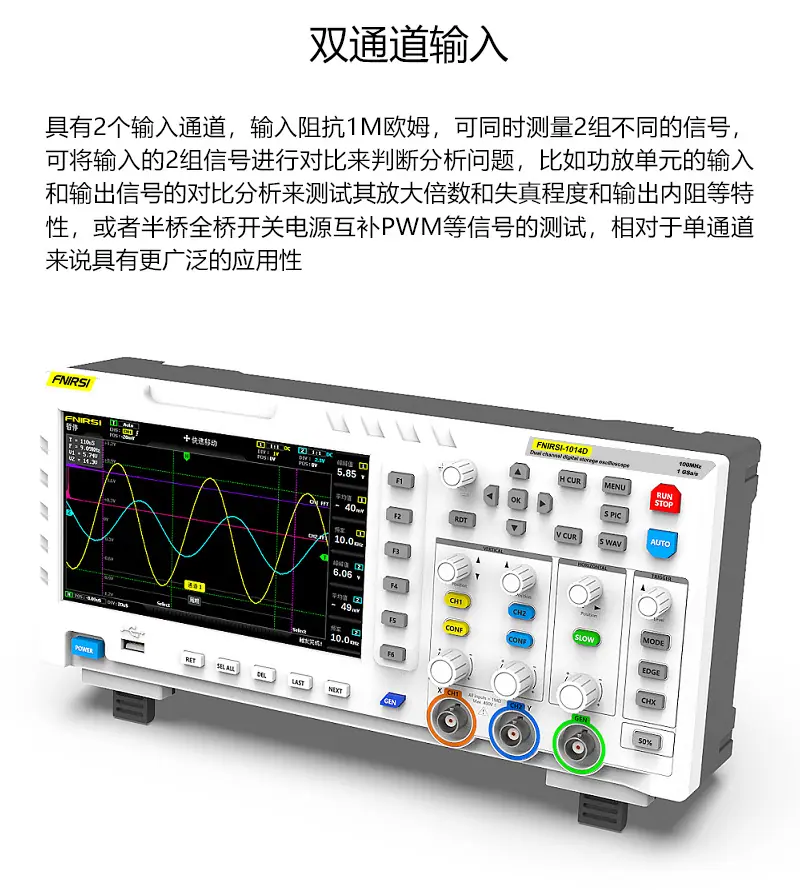

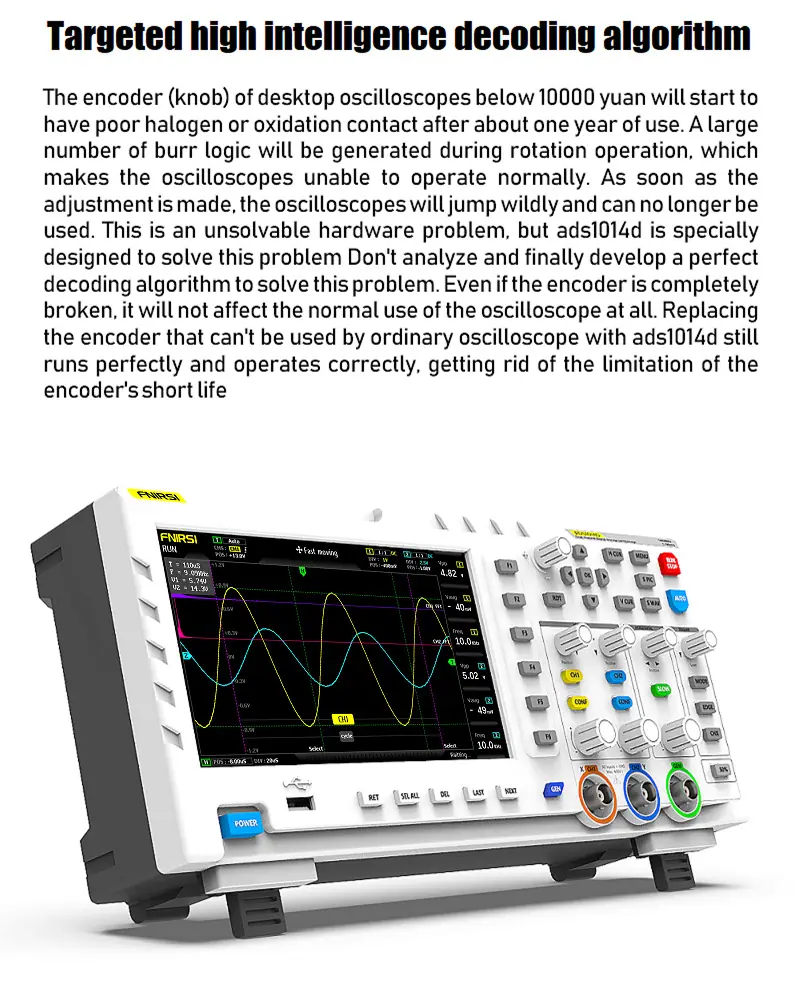

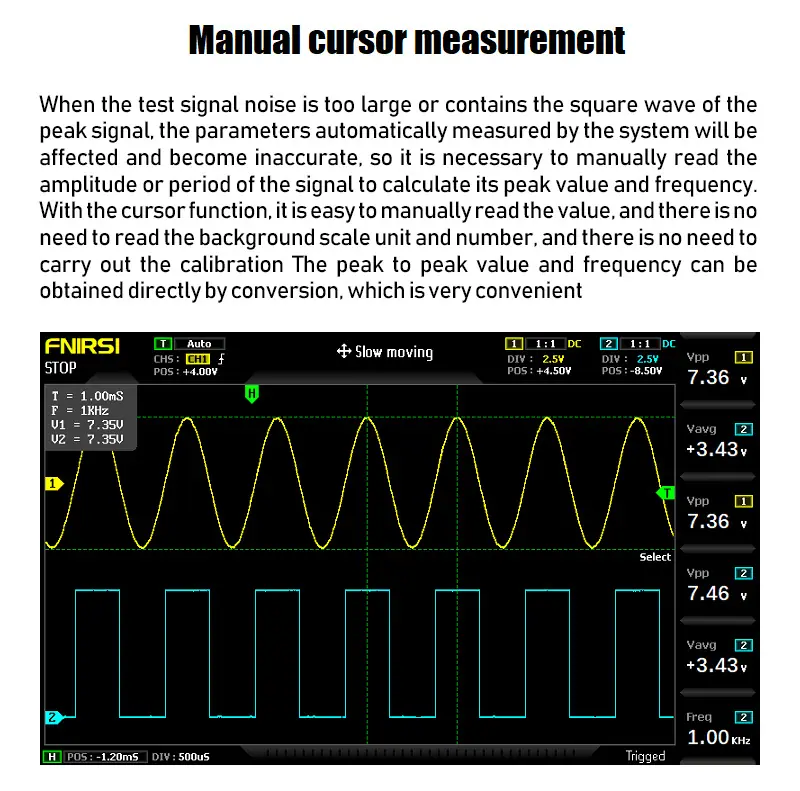

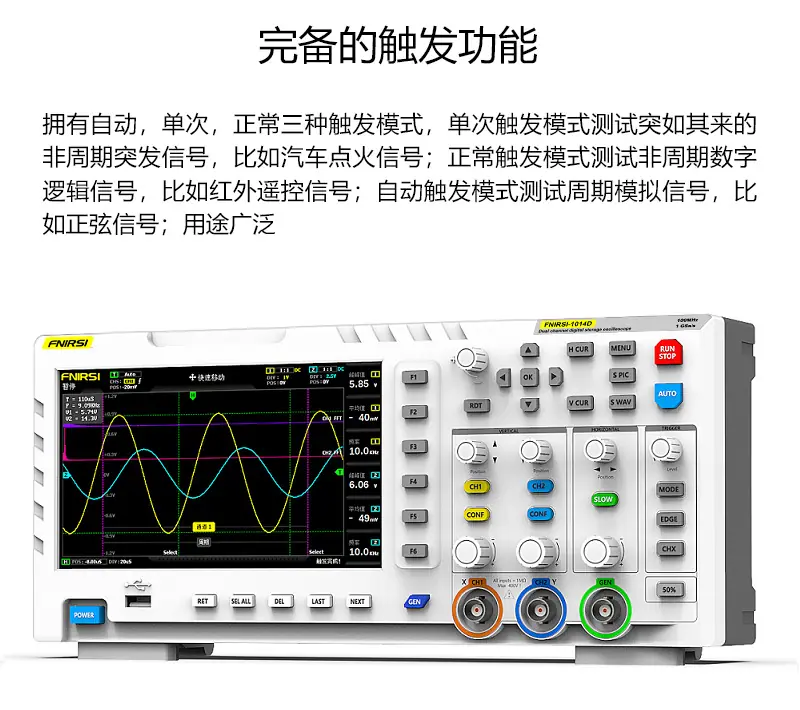

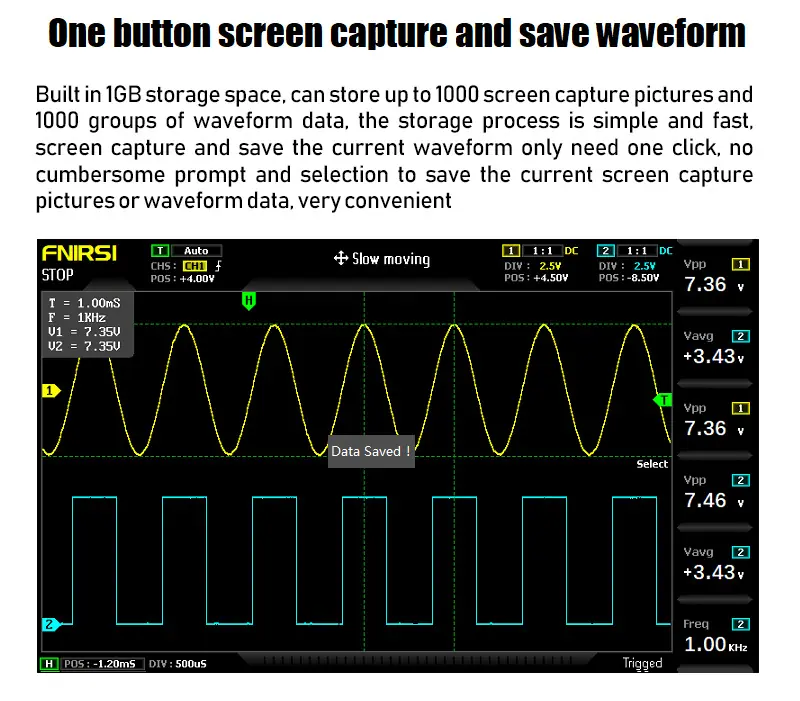

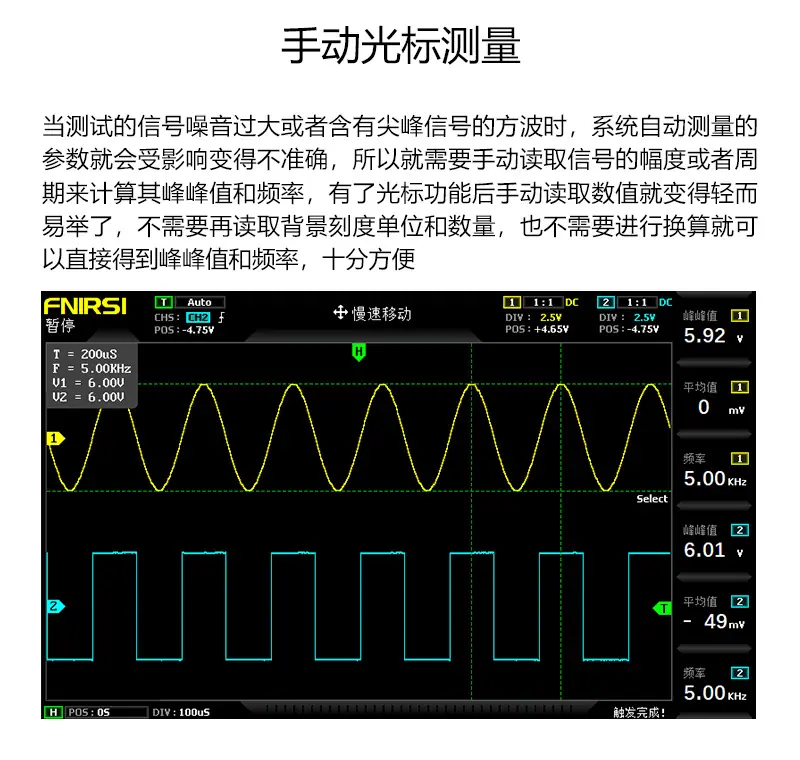

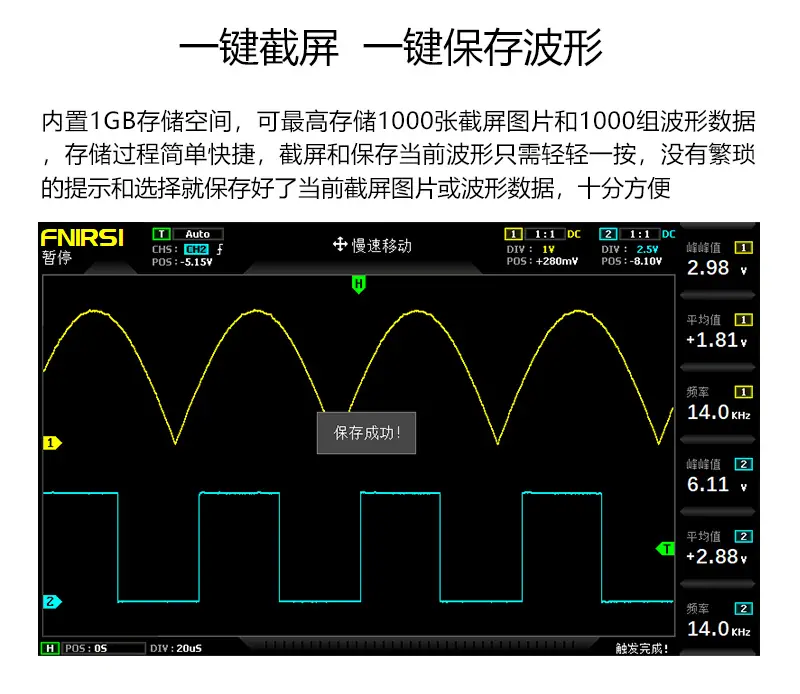

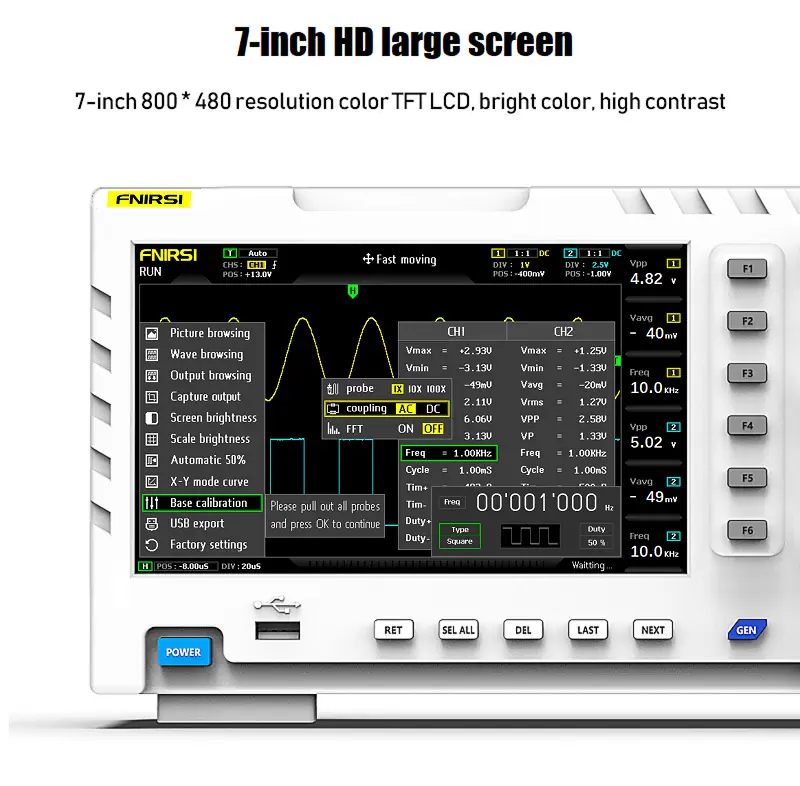

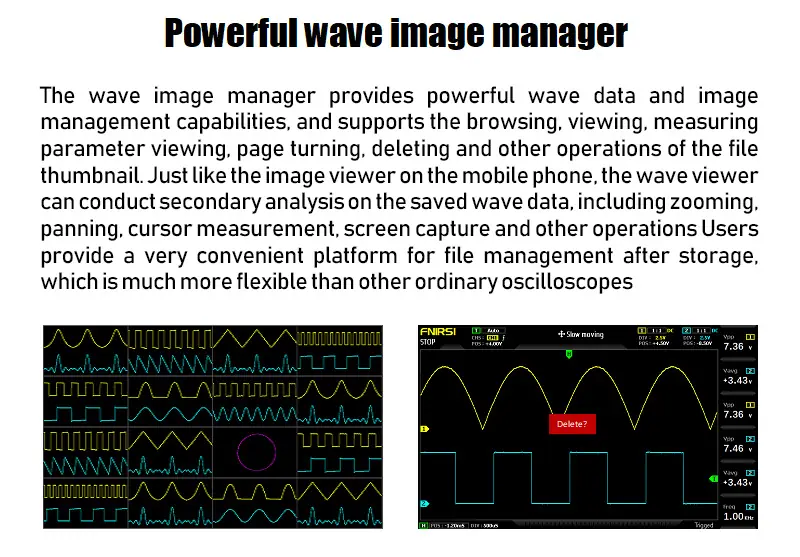

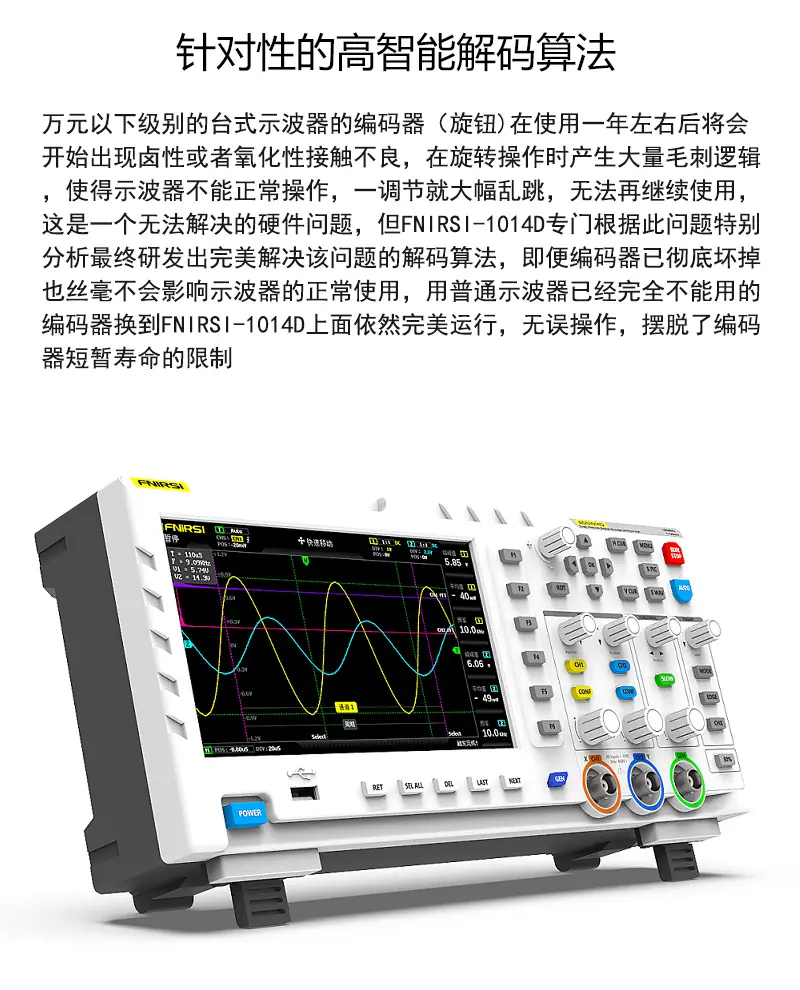

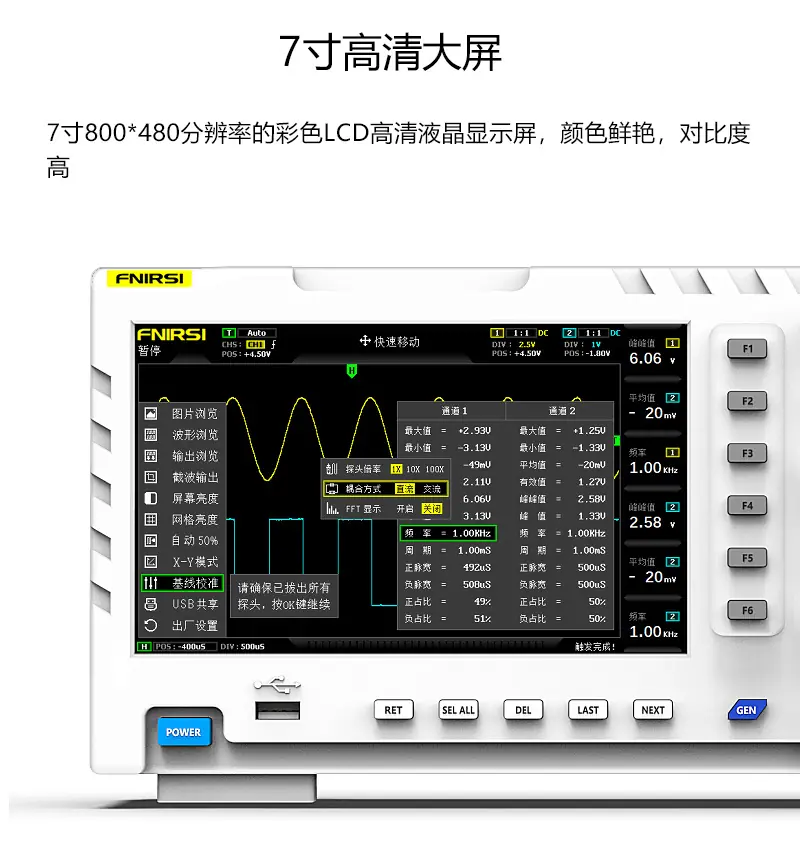

Generador de señales DDS integrado, soporta 12 tipos de señales de función. Función de captura de señal de salida, que puede almacenar hasta 1000 señales capturadas. Algoritmo de decodificación de alta inteligencia dirigido, la vida útil del codificador es infinita, y función inteligente anti-quemaduras, 1X puede soportar hasta 400V de tensión de prueba. Con ancho de banda analógico de 100MHz * 2 y tasa de muestreo de 1GSa/s（1X = 5MHz, 10X = 100MHz). Pantalla LCD TFT a color de 7 pulgadas 800 * 480 de resolución totalmente ajustada con colores brillantes y alto contraste. Rango de voltaje de medición alto: 1X puede medir 0~40 V, 10X puede medir 0~400V. Medición de hasta 12 parámetros：VPP，VP，Vmax，Vmin，Vavg，Vrms，Frecuencia，Ciclo de trabajo+，Ciclo de trabajo-，Tiempo+，Tiempo-，Período. Función de medición con cursores: es conveniente para medir manualmente el período, la frecuencia y el voltaje. Función de disparo completa (único, normal, automático), y en cualquier momento, la visualización de la forma de onda (función de pausa) se congela. Equipado con AUTO de alta eficiencia de un botón, y función de almacenamiento de forma de onda y captura de pantalla de un botón. Espacio de almacenamiento incorporado de 1GB, puede almacenar hasta 1000 capturas de pantalla + 1000 conjuntos de datos de formas de onda. El potente gestor de imágenes de formas de onda soporta navegación por miniaturas, visualización, visualización detallada, cambio de página, eliminación y zoom de la forma de onda, etc. Equipado con una interfaz USB, que se puede conectar a una computadora para compartir sus capturas de pantalla con la computadora, lo que es conveniente para el análisis secundario. La función de visualización gráfica de figuras de Lissajous se puede utilizar para determinar la amplitud, la frecuencia y el contraste de fase de dos grupos de señales. Función de visualización FFT, puede analizar las características espectrales de la señal, tecnología de compresión de memoria, la pantalla de actualización de forma de onda no parpadea. Con la función de ajuste del brillo de la pantalla y la función de ajuste del brillo de la cuadrícula de fondo, también es fácil de transportar.

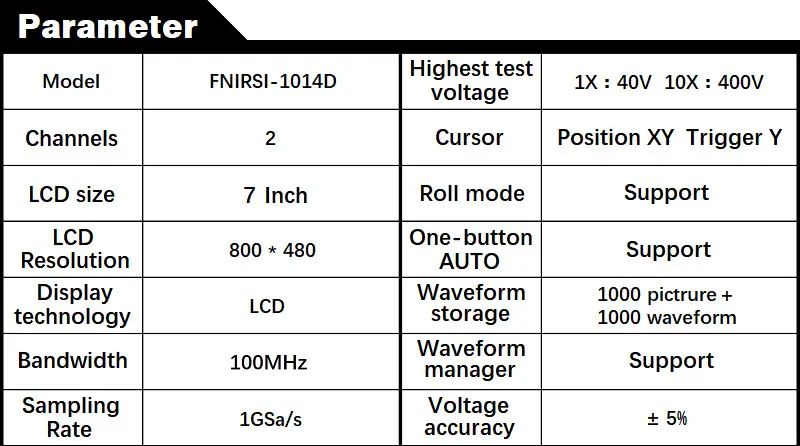

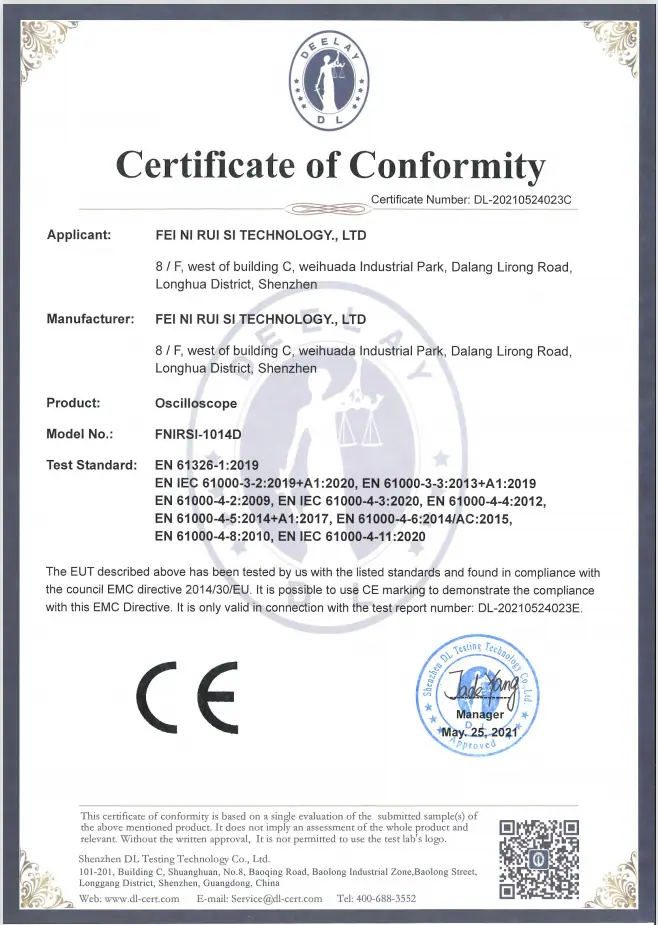

Presupuesto:

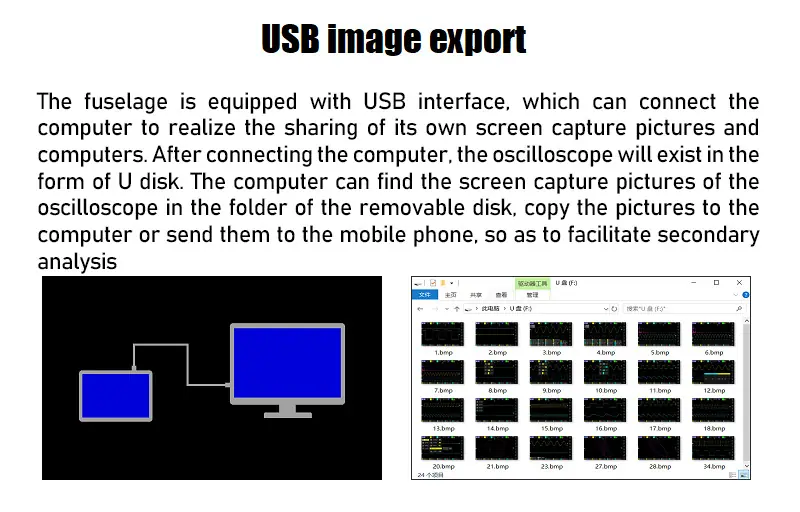

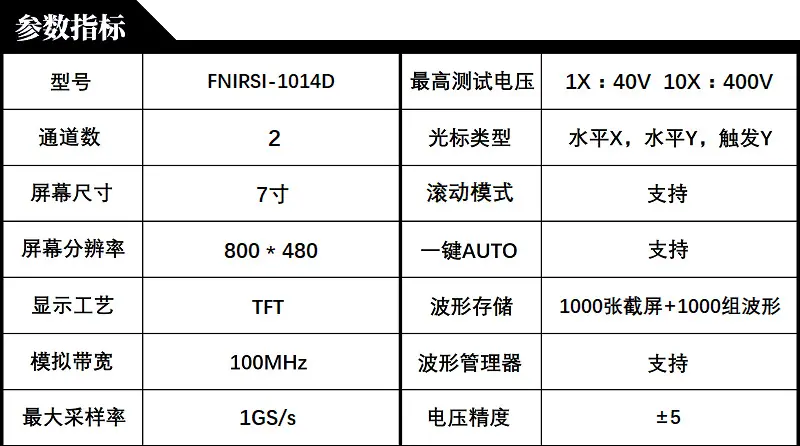

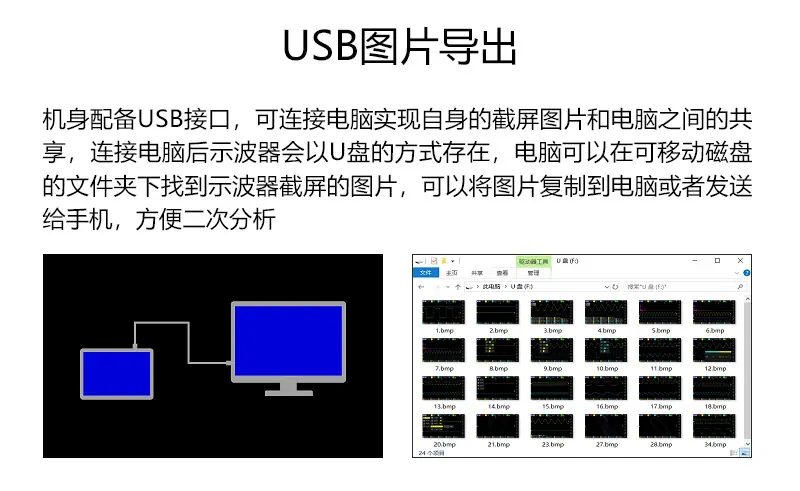

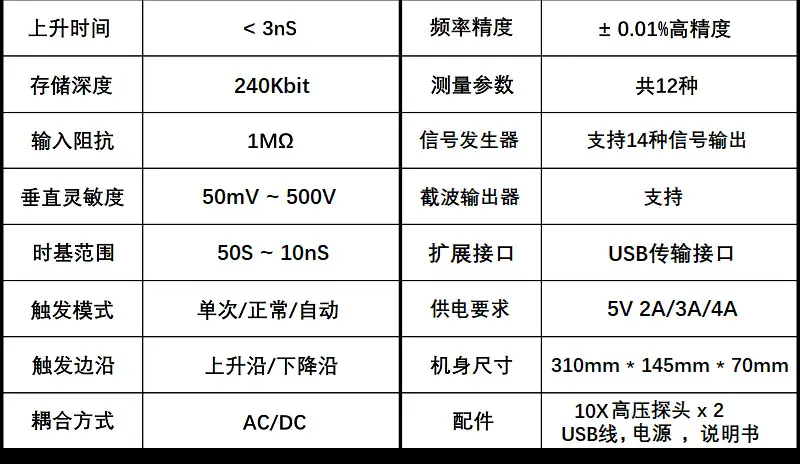

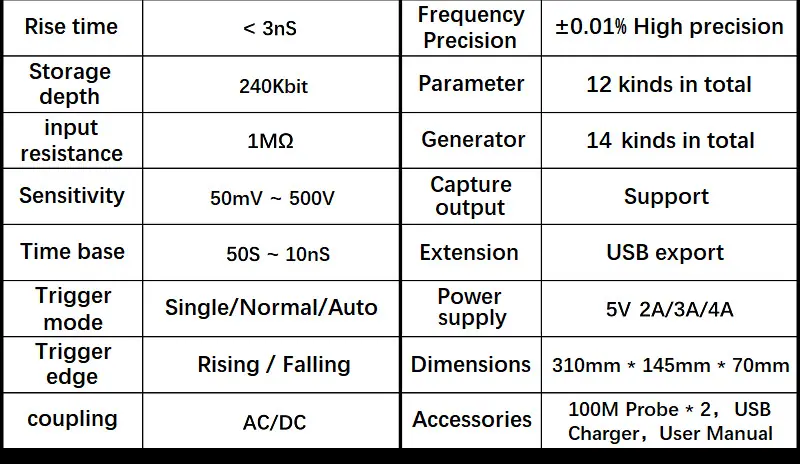

Material: ABS Ancho de banda analógico: 100 MHz * 2 Número de canales: 2 canales Tasa de muestreo en tiempo real máxima: 1 GSa/s Sensibilidad vertical: 50 mV/div ~ 500 V/div Rango de base de tiempo horizontal: 50 S/div ~ 10 nS/div Voltaje de prueba máximo: 40 V (sonda 1X), 400 V (sonda 10X) Profundidad de almacenamiento: 240 Kbit Resistencia de entrada: 1 MΩ Precisión del ADC: 8 bits Modo de acoplamiento: AC/DC Modo de disparo: Único, Normal, Automático Flanco de disparo: Flanco ascendente/Flanco descendente Voltaje de disparo externo 0~40 V Puertos de extensión: USB exportación de imágenes Tamaño del paquete: 340 * 140 * 70 mm / 13.4 * 5.5 * 2.8 pulgadas Peso del paquete: 1500 g / 3.3 lb

Lista de embalaje:

1 * Host de Osciloscopio FNIRSI-1014D 2 * Sondas de 100 MHz a juego (1X y 10X） 1 * Pinza 1 * Adaptador de Corriente de 5V2A 1 * Cable de Datos USB 1 * Manual de Usuario en Inglés
