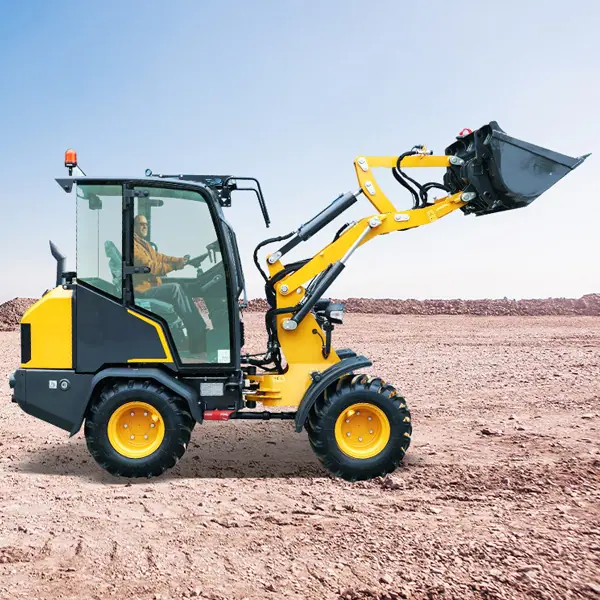

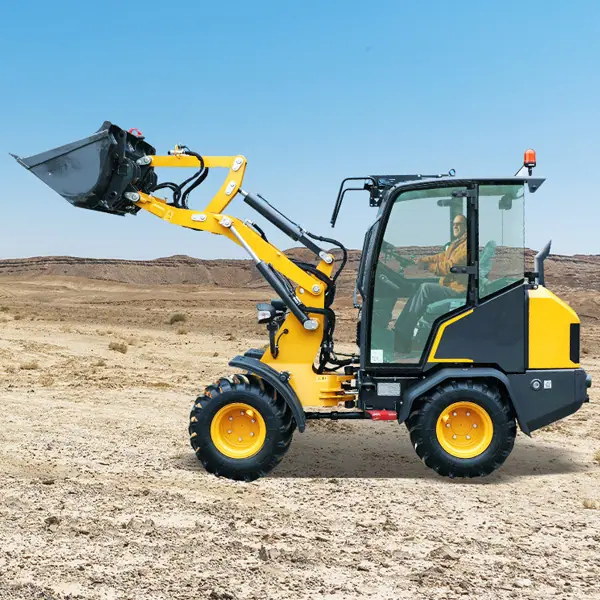

906 Cargador Compacto sobre Neumáticos Especificaciones Estructurales, Fabricante Produce y Vende Cargadores Compactos 906 sobre Neumáticos

906

Parámetros de la máquina

Peso operativoOperating weight

2360kg

Capacidad del cubo

0.4m³

Sistema del motorSistema del motor

Marca

Yanmar

ModeloModelo

3TNV80F

Potencia de salida del motor≤Potencia máxima del motor

17.8kW

Velocidad de potencia≤A máx. rpm

3000 rpm

Cilindrada del motor

1.267L

Diámetro del cilindro

80 mm

Ataque

84 mm

Sistema eléctricoElectric system

Voltaje del sistema

12 V

Capacidad de la batería

80 Ah

potencia nominal del generador

12V/40A

potencia de salida del motor de arranque

1,1 kW

Rendimientos principales

Fuerza de excavación (cuchara) ≤ Fuerza máxima de excavación (cuchara)

14kN

Fuerza de tracción≤ Tracción máx.

15kN

Altura de elevación capacidad de elevación≤Altura máxima de elevación capacidad de elevación

1150 kilos

Condición recta carga máxima de vuelco

1500 kilos

Cargas de vuelco extremo de giro completo

1300 kilos

Tipo de unidad/sistema de accionamiento

Transmisión hidrostática
Hidrostático

Velocidad de viaje

20/10 km/h

Bloqueo del diferencial (Por favor, especifique si las velocidades de los ejes delantero y trasero son inconsistentes)

Configuración estándar, ambos ejes, delantero y trasero, están equipados

Bloqueos de diferencial

Estándar, ambos ejes

Tiempo de elevación de la pluma

4.5s

Tiempo de descenso

3 segundos

Hora de vaciado

2 segundos

Ángulo de giro≤Articulación máxima

40°

Ángulo de oscilación≤Máx. oscilante

9 °

Sistema hidráulicoSistema hidráulico

Volumen de descarga de hidráulicos de trabajo

45.6L/min

Presión de trabajo del sistema hidráulico de trabajo Work hydraulics working pressure

18.5MPa

Volumen de descarga de la hidráulica de accionamiento

64.5L/min

Presión de trabajo de la hidráulica de accionamiento

44.5MPa

Volumen de descarga de la hidráulica de dirección

45.6L/min

Presión de trabajo de la hidráulica de dirección

17MPa

Número de cilindros de elevación

2

Número de cilindros de inclinación

1

Cilindros de dirección

1

Relleno de Servicio

Tanque de combustibleFuel tank

30 litros

Aceite de motor Aceite de motor

3,4 litros

Refrigerante del motorRefrigerante del motor

4,5 litros

Tanque de aceite hidráulicoTanque hidráulico

17 litros

Sistema Hidráulico Completo (incluyendo tanque)

50 litros

Aceite del eje delantero

7 litros

Aceite del eje trasero

7 litros

Sistema de transmisión

3,5 litros

Nivel de Sonido

Ruido en el oído del conductor LpA Nivel de presión sonora en la cabina según ISO 6396

84dB（A)

Nivel de potencia acústica exterior LWA según ISO 6395 y la Directiva de Ruido de la UE 2000/14/CE

101dB（A)

Dimensiones

Cubo：cubo de 0.4m³
Pallet：Pallet de 1.2 m

A

Longitud Total

3860 mm

B

Longitud total sin el cucharón

3140mm

do

Distancia del centro del eje al eje central del cucharónal punto de pivote del cubo

506mm

D

Distancia entre ejes

1515 mm

mi

Voladizo trasero

997mm

F

Altura total (mín./máx.)

2335mm

GRAMO

Altura de sobrecarga de las horquillas (nivel del cargador)
Altura de sobrecarga con horquillas para palets (unidad de carga horizontal)

1181mm

H

Altura del asiento

1250 mm

I

Distancia de descarga del punto G (con horquillas) ≤

845mm

Alcance máximo en G (con horquillas para palets)

Yo

Altura total de trabajo (con cubeta estándar)

3449mm

Altura total de trabajo (con horquilla para palets)

3225mm

K

Altura del pivote del cucharón ≤ Altura máxima del punto de pivote del cucharón

2780mm

Yo

Altura de descarga del cucharón (con cucharón estándar)

2526mm

Altura de carga (con horquilla para palets)

2561mm

METRO

Altura de descarga

1997mm

norte

Alcance de descarga (con cucharón estándar)

272 mm

Alcance de descarga (con horquilla para palets)

27 mm

Oh

Profundidad de excavación Profundidad de raspado

11 mm

PAG

Ancho total sin cubeta

1410 mm

Q

Ancho central del neumáticoAncho de vía

1015mm

S

Distancia al suelo

236 mm

T

Radio de giro (cubo exterior) ≤Radio máximo exterior

3210mm

Tú

Radio de giro en el borde exterior de la unidad principal

2900 mm

V

Radio interior

1420 mm

Yo

Ángulo de giro

40°

incógnita

Altura máxima de elevación Ángulo de retroceso≤Ángulo de retroceso a altura máxima de elevación

48°

Y

Altura máxima para vaciado del cucharón ≤ Ángulo máximo para vaciado del cucharón

43°

Z

Ángulo de retroceso en posición de tierra

48°

Tenga en cuenta que los parámetros de dimensión exterior anteriores son todos para la configuración con un cucharón estándar de 0,4 m³, neumáticos 30/15.5-15 y una cabina fija. Las diferentes configuraciones variarán.
