interruptor neumáticoDescripción del Producto:

Se utiliza principalmente para el cambio de vías en minas y ferrocarriles. El coste del cambio neumático es relativamente razonable y ahorra mano de obra.

Parámetros del producto interruptor neumático:

Este producto es un interruptor neumático (de desvío) para minería. Sus dimensiones generales son largas600 mm, ancho 550 mm, alto 140 mm;

Se utiliza en desvíos de 22 kg/m, 24 kg/m y 30 kg/m, ancho de vía de 600 mm/900 mm, bomba de aire Ф80X150.

interruptor neumáticoMétodo de instalación:

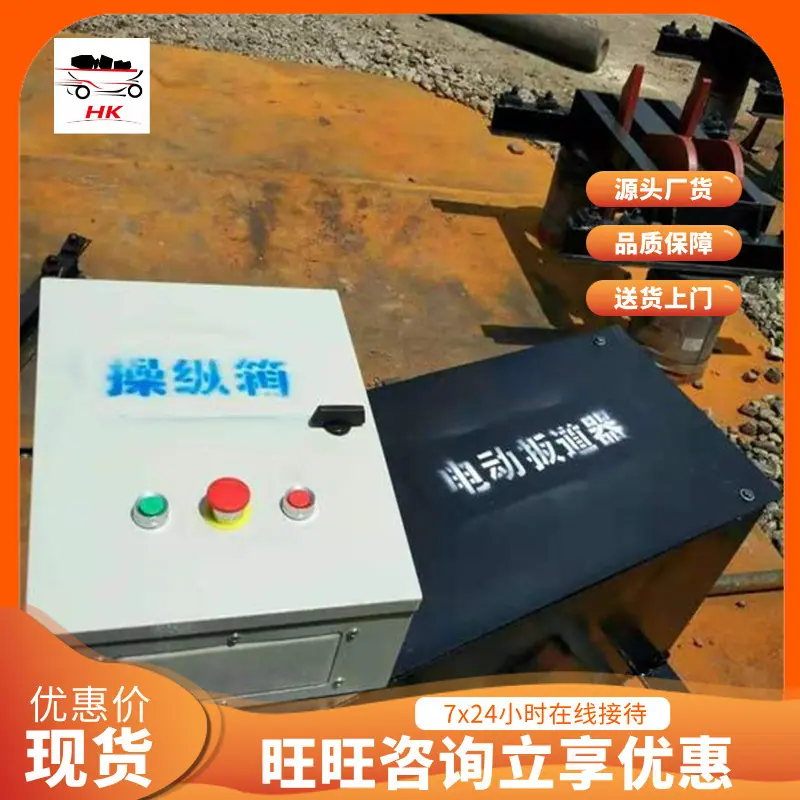

Durante la instalación, conecte el dispositivo de interruptor neumático a la biela en el riel del punto de cambio, encuentre la posición adecuada y fije el dispositivo de interruptor neumático en la traviesa de forma firme y fiable. Luego, fije la caja de operación blanca en la posición adecuada (la caja de operación está equipada con una válvula reguladora de presión y una válvula de conversión), después conecte la bolsa de aire de alta presión azul a la fuente de aire y conecte el otro extremo a la entrada de aire de la caja de operación para probar la presión. Al usar la válvula reguladora de presión, primero saque la tapa giratoria negra aproximadamente 1/4 de su recorrido.2-3 mm, gire en sentido horario para aumentar la presión a 0.4-0.6 mPa y luego presione nuevamente la tapa giratoria. Luego, conecte los otros dos cojines de aire a la válvula de conversión y el otro extremo al cilindro del interruptor neumático (de salida) (uno para la entrada de aire y otro para el aire de retorno). La manija de la válvula de conversión tiene tres posiciones: izquierda, central y derecha. Cuando la manija está en la posición izquierda o derecha, el interruptor neumático está abierto o cerrado, y cuando la manija está en la posición central, está bloqueado.

Parámetros básicos del interruptor neumático:

Ámbito de aplicación: Cambiar la dirección del carro minero en la bifurcación del carro minero.

Recorrido del amortiguador: 32 mm

Tipo neumático: tipo pistón

Diámetro del tubo del cilindro: G3/8

Diámetro del vástago del pistón: 25 mm

Dimensiones: 600*800*500mm

Diámetro del cilindro: 80 mm

Peso: 48 kg
