Dispositivo de Tensión de Banda Transportadora de Mina Calidad Jy1600/30 Dispositivo de Tensión de Banda Transportadora

Dispositivo Hidráulico de Bobinado de Cinta Introducción del Producto

El enrollador hidráulico de banda transportadora es un componente de soporte estándar para la cinta transportadora retráctil en minas de carbón. Su función es enrollar de forma rápida y eficiente la banda transportadora almacenada en el depósito de almacenamiento en el carrete del enrollador, transferirla enrollada al exterior del bastidor mediante la rotación horizontal del enrollador y, posteriormente, utilizar herramientas auxiliares de transporte para retirarla. Este equipo puede mejorar la eficiencia del trabajo y reducir la intensidad de trabajo de los trabajadores.

Estructura y principio de funcionamiento del dispositivo de bobinado de correa hidráulica

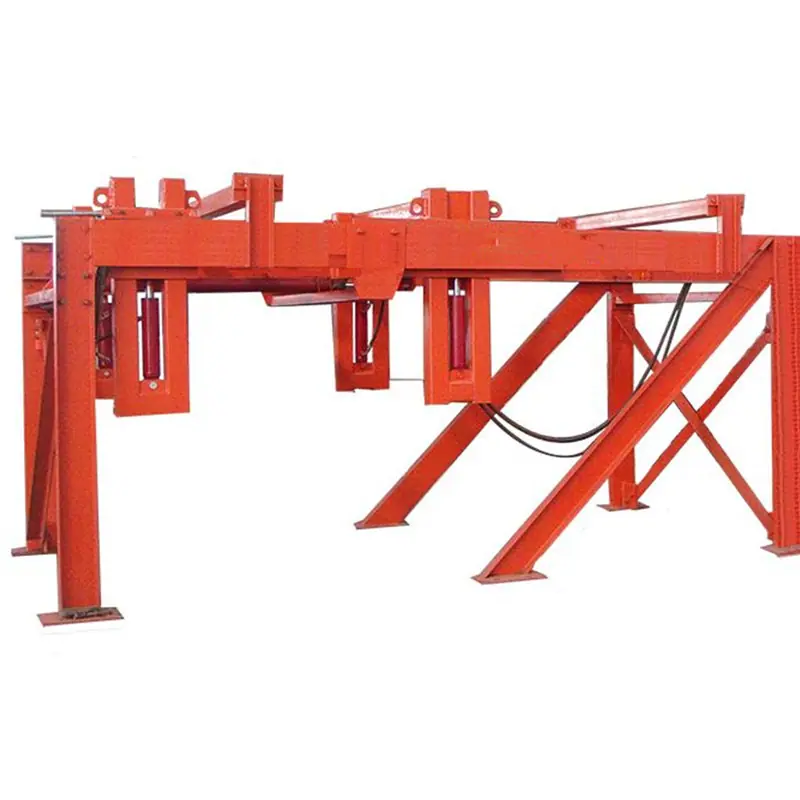

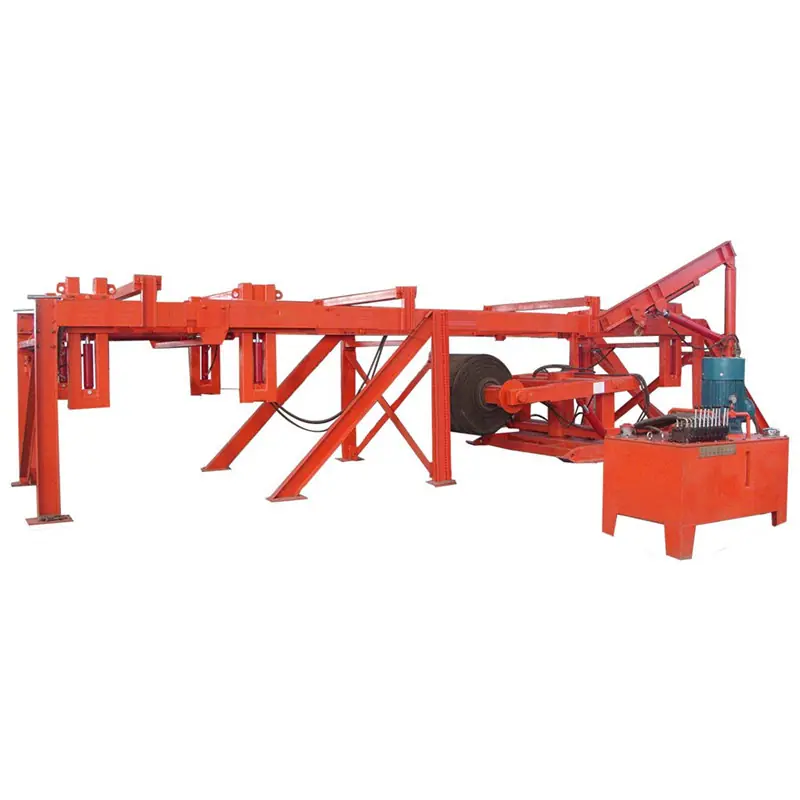

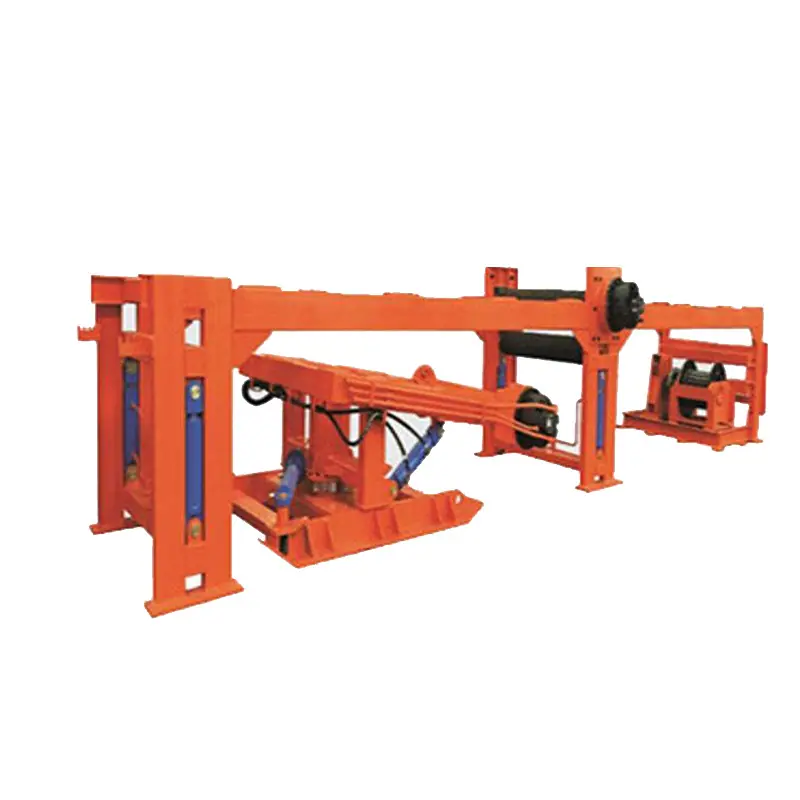

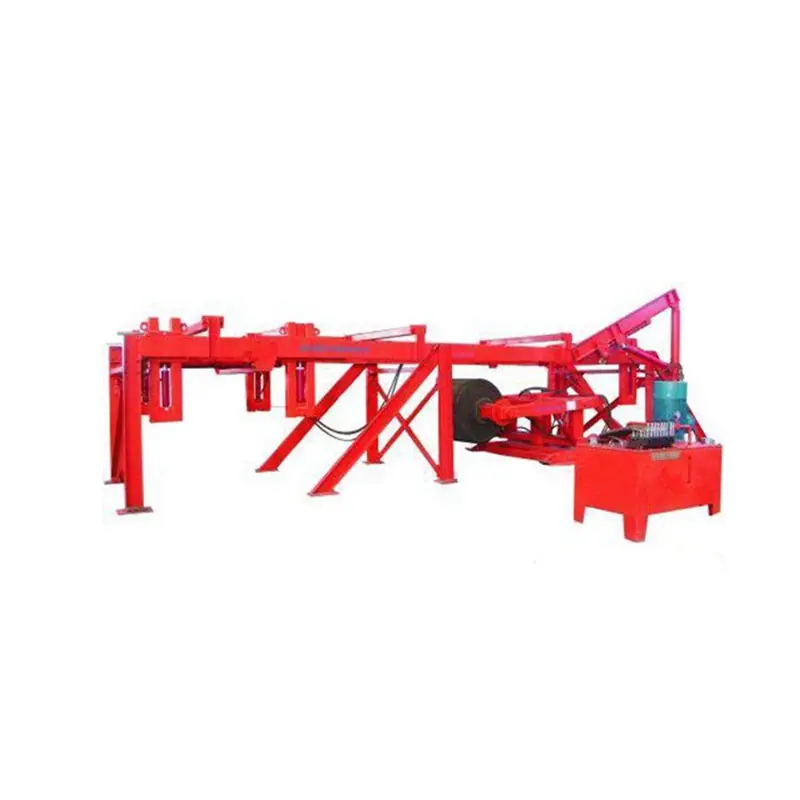

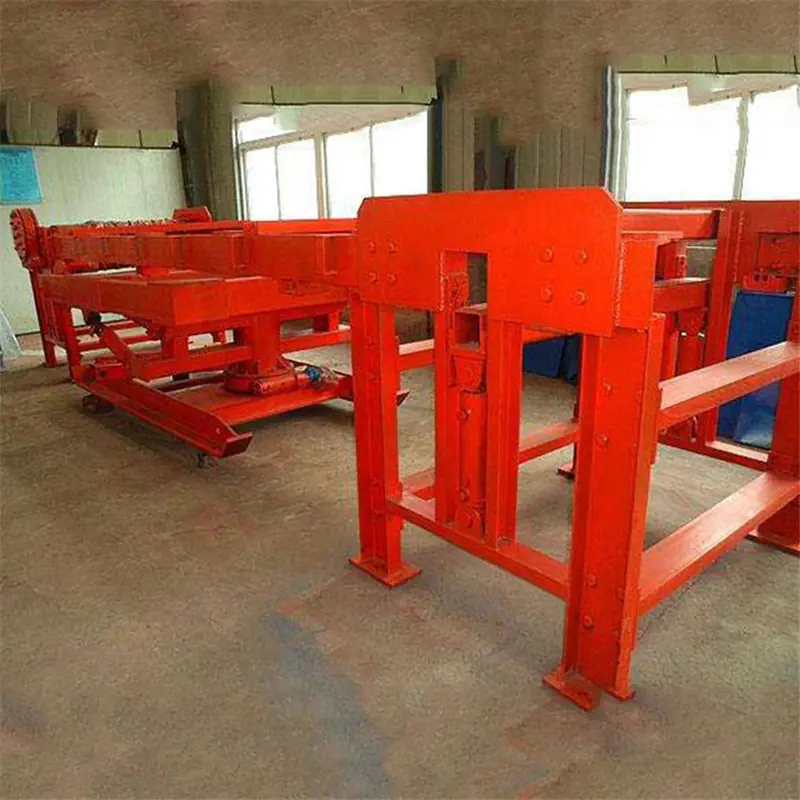

El dispositivo de enrollado de correa hidráulico para transportador de correa se compone de un marco, una estación de bomba hidráulica, un dispositivo de sujeción de correa fijo, un dispositivo de estirado de correa con desaceleración rotatoria hidráulica, un dispositivo de enrollado de correa, un dispositivo de rotación horizontal de 180° y otros componentes.

El dispositivo se ubica detrás del depósito de la cinta transportadora telescópica, y la bomba hidráulica suministra la energía necesaria para el funcionamiento del equipo. Cuando el depósito está lleno de cintas transportadoras, la cinta se sujeta mediante un dispositivo de sujeción fijo para evitar que se desplace. Solo se libera después de enrollar la cinta y conectar la unión. El mecanismo de extracción de la cinta es accionado por un motor hidráulico para girar el rodillo superior, y el rodillo inferior está soportado por dos cilindros hidráulicos para presionar la cinta entre los rodillos superior e inferior. A medida que el motor hidráulico gira continuamente, la cinta se relaja. En este momento, se desmonta la unión de la cinta y se puede enrollar la cinta. Una vez enrollada la cinta, se libera el cilindro hidráulico que soporta el rodillo inferior y este se reinicia. El mecanismo de enrollado de la cinta es accionado por un motor hidráulico, con una gran fuerza de enrollado y velocidad controlable. La cinta puede enrollarse hasta una longitud de aproximadamente 120 metros. El balancín puede oscilar hacia arriba, hacia abajo, hacia la izquierda y hacia la derecha para enrollar el cinturón de manera ordenada, y puede lograr una rotación interna de 180° para mover el cinturón enrollado fuera del soporte del cinturón.

Todos los circuitos de cilindros hidráulicos de los dispositivos de transporte de banda están equipados con bloqueos hidráulicos para garantizar una fuerza de sujeción constante. También se instalan mecanismos antideslizantes para evitar accidentes, como la sujeción incorrecta de la banda transportadora durante su funcionamiento normal.

Características del dispositivo hidráulico de bobinado de banda:

1. La estructura general del producto es pequeña, con una longitud de adelante hacia atrás de 6.8 metros, lo que ahorra efectivamente espacio subterráneo limitado.

2. El producto adopta un diseño modular. El enrollado de la banda, el estirado de la banda, el prensado de la banda, la estación hidráulica y la viga longitudinal están integrados en uno. Las dimensiones delantera, trasera, izquierda y derecha son simétricas. La instalación es sencilla y generalmente puede ser completada por cuatro personas en 1 hora.

3. El mecanismo de enrollado de la correa adopta el mecanismo hidráulico rotatorio de la maquinaria de ingeniería, que tiene las características de estructura compacta, gran par de salida, bajo nivel de ruido, pequeña holgura de transmisión, operación estable, buena resistencia al impacto, seguridad y confiabilidad. La precisión del engranaje del mecanismo de cambio de velocidad y el círculo móvil y el tornillo sin fin en el cojinete de giro se ajusta a la mejor posición antes de que se despliegue todo el vehículo. La velocidad de depuración es rápida y el efecto es bueno. Se puede girar manualmente en caso de corte de energía o falla.

4. El mecanismo de extracción de banda adopta el método de rodadura hidráulica, que puede realizar la extracción continua de banda. Es simple de operar y fácil de usar.

Parámetros técnicos principales del dispositivo hidráulico de bobinado de cinta

Modelo: JY1000/15 JY1200/15 JY1400/15

Ancho de banda transportadora aplicable mm 1000 1200 1400

Fuerza de sujeción del mecanismo de prensado de banda (KN) 50 50 57

Tensión de trabajo del cordón (KN) 60 60 60

Par de bobinado de cinta NM 8000 8000 12000

Diámetro máximo de rollo mm 0

Masa laminada Kg 3000 4000 6000

Potencia del motor KW 15 15 15

Nivel de voltaje V 660/1140 660/1140 660/1140

Presión del sistema MPa 16 16 16

Sistema alta presión MPa 18 18 18
