Máquina hidráulica de elevación y marcado tipo YQBJ-250 multifuncional simple para ventas y uso diseño razonable estructura compacta

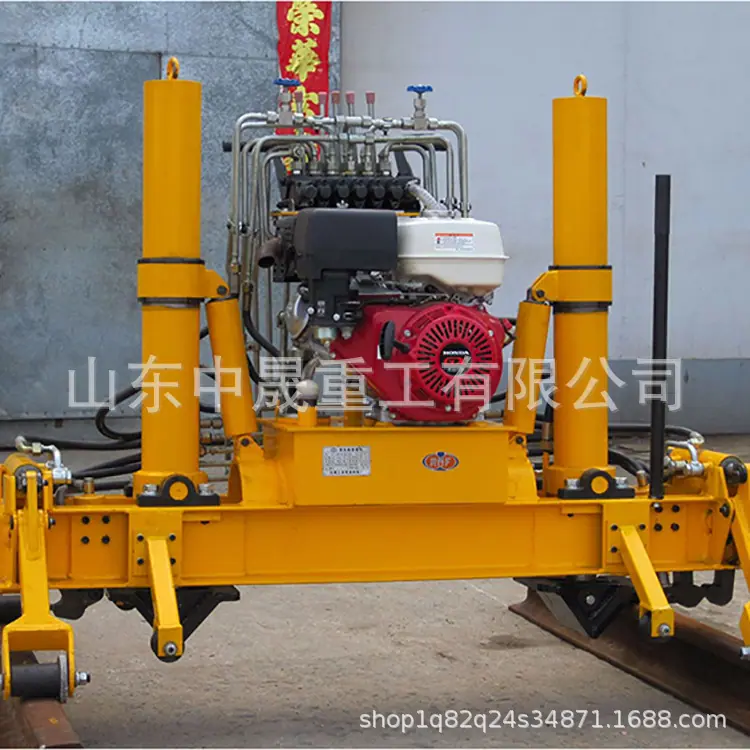

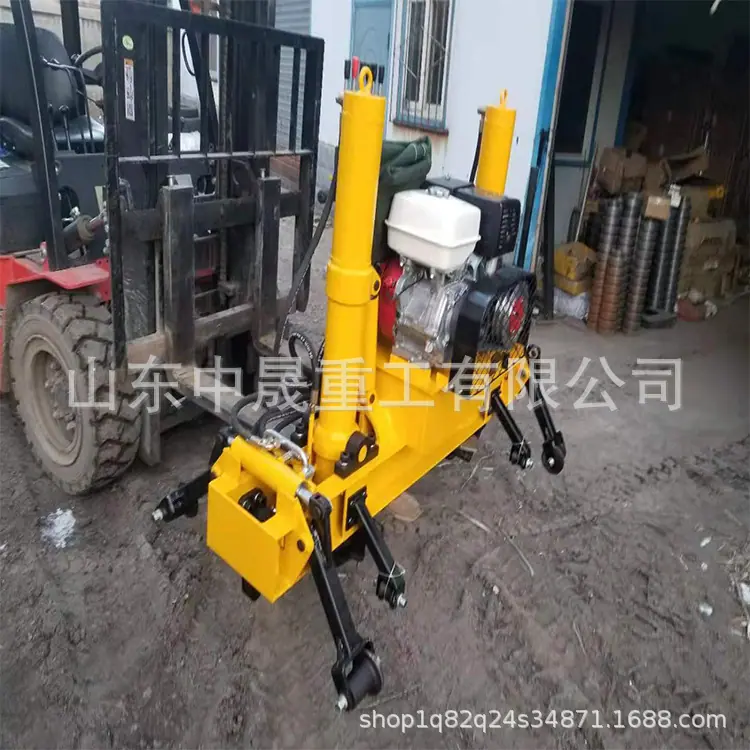

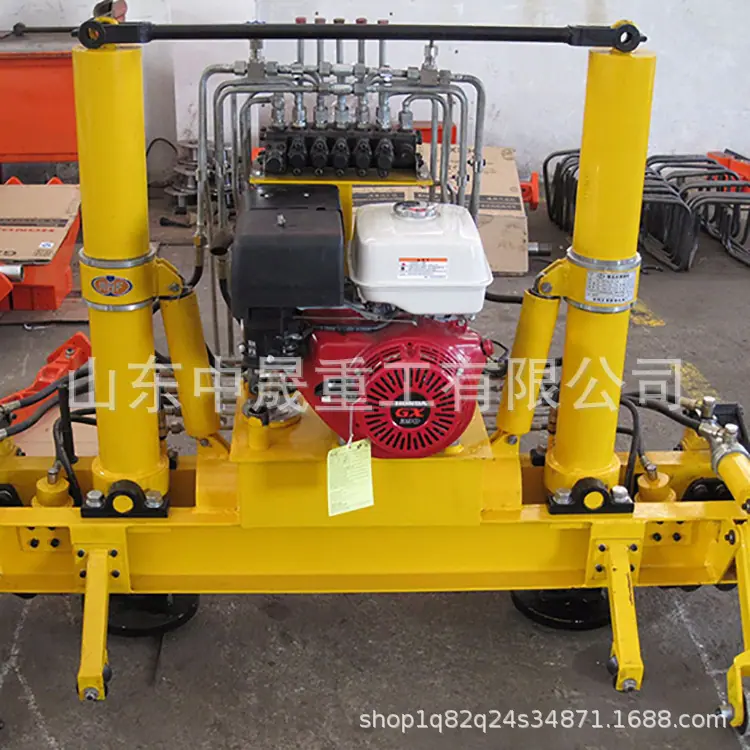

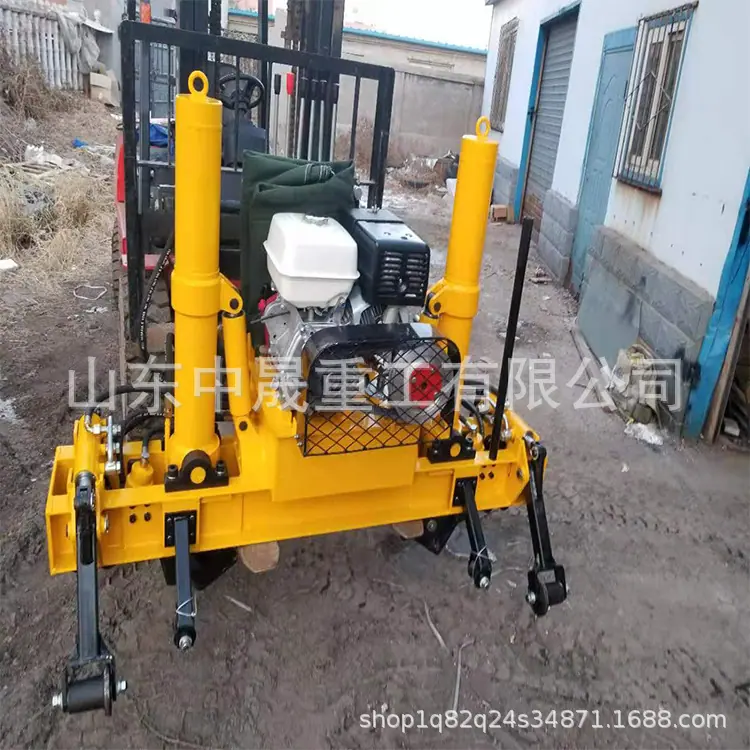

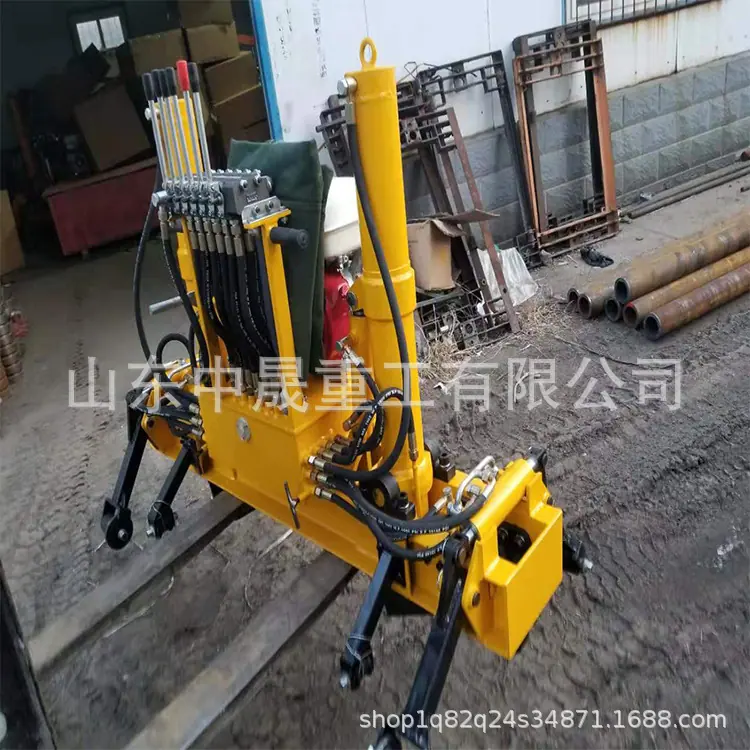

Esta máquina funciona con un motor de combustión interna, que acciona una bomba de engranajes para generar energía hidráulica. Esta energía se distribuye mediante una válvula de control direccional multivia a varios cilindros hidráulicos, provocando su actuación. El mecanismo de elevación está equipado con dos cilindros hidráulicos, articulados al bastidor de elevación, y en la parte inferior se instala una pata de apoyo, conectada al bastidor. Cuando el aceite hidráulico entra en las cámaras superiores de los dos cilindros, las varillas de los pistones se extienden, accionando la pata de apoyo y levantando toda la máquina hacia arriba. Por el contrario, baja la máquina. La máquina está equipada con un cilindro de desplazamiento de orugas que controla la inclinación izquierda y derecha de los dos cilindros de elevación, con un ángulo de inclinación de 40°. Mediante el componente horizontal de la fuerza de los dos cilindros, se pueden realizar operaciones de desplazamiento de orugas en diferentes direcciones. La máquina también tiene dos cilindros de gancho que controlan simultáneamente el mecanismo de desplazamiento y el mecanismo de enganche de rieles. Además, la máquina está equipada con un mecanismo de descenso de orugas, que mueve el bastidor de descenso de orugas más allá del límite. La misma máquina puede levantar un solo riel o levantar dos rieles simultáneamente (pero la diferencia en la longitud de extensión de los dos cilindros de elevación no debe exceder los 150 mm) y realizar operaciones de desplazamiento de orugas.
Máquina Hidráulica de Elevación y Desplazamiento de Vías Tipo YQBJ-300×200 Parámetros Técnicos Principales:
1. Capacidad de elevación nominal: Cilindro único 150 kN
Cilindro doble 150kN×2
2. Carrera del cilindro de elevación: 800 mm ± 5 mm
3. Fuerza de desplazamiento nominal: 200 kN
4. Carrera del interruptor: ≥160 mm
5. Presión de trabajo del sistema: 16 MPa
6. Fuerza de funcionamiento de la bomba manual: 350 N
7. Potencia del motor: 9,5 kW
8. Volumen (largo × ancho × alto): 2050 × 1050 × 1360
9、Calidad: 600 kg
