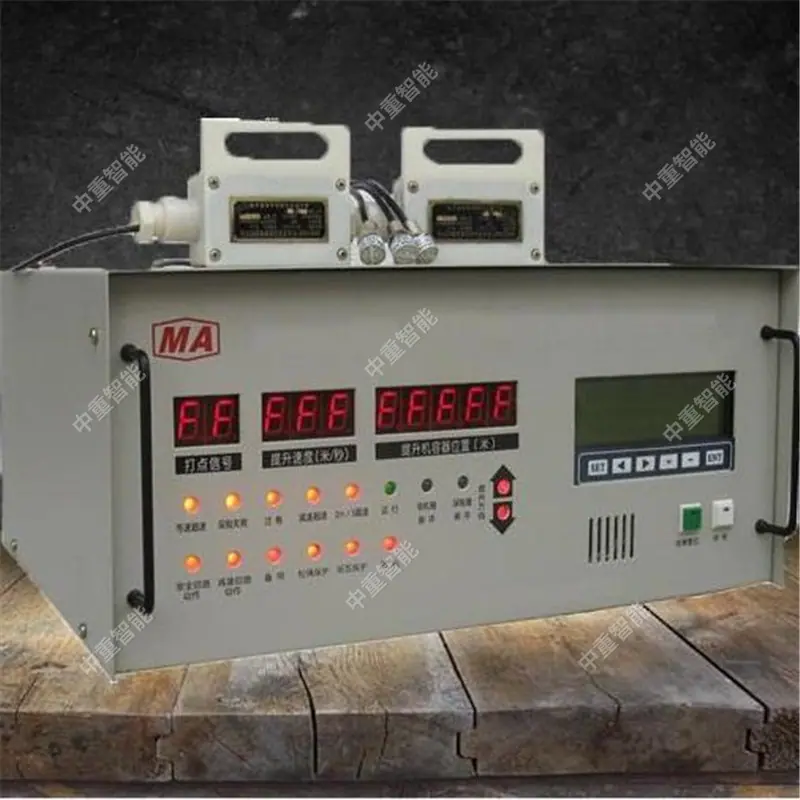

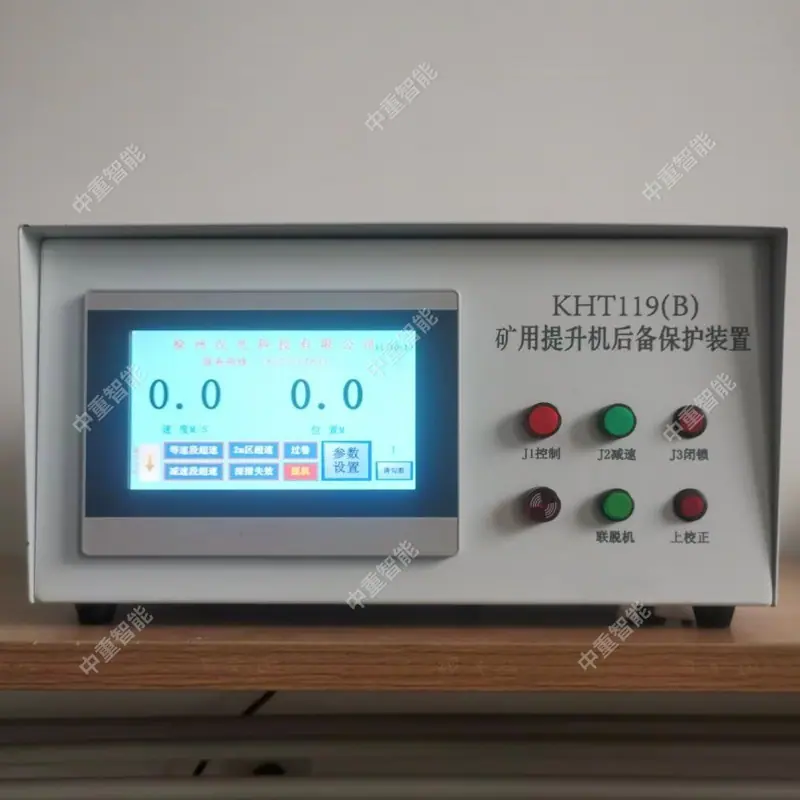

Kht119(B) Dispositivo de Protección de Respaldo para Polipasto de Mina Dispositivo de Protección de Respaldo para Polipasto de Mina

Estructura del dispositivo de protección de respaldo del polipasto minero KHT119A:

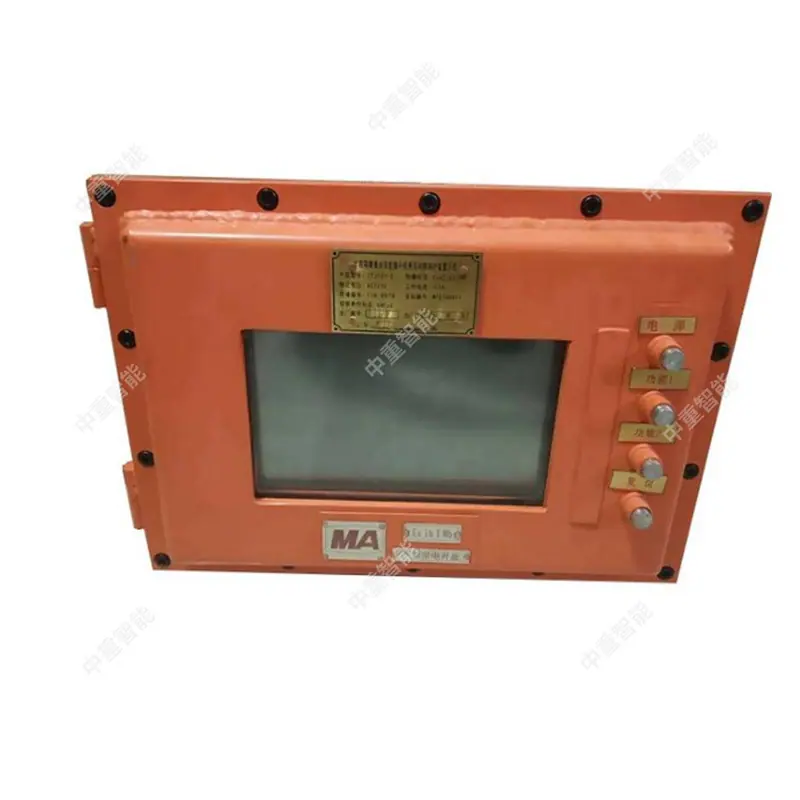

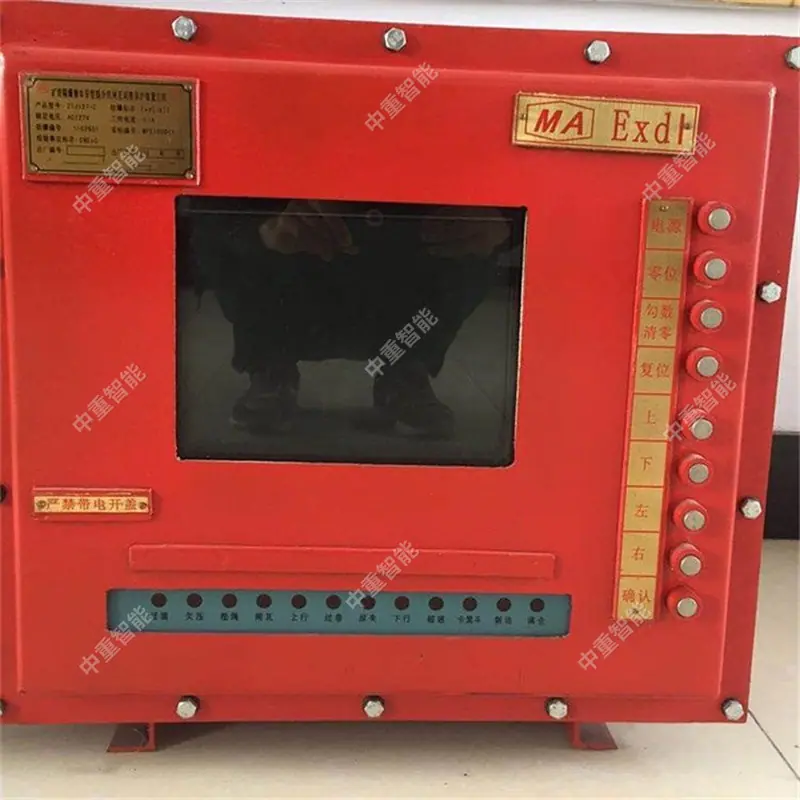

Este dispositivo consta de la unidad principal del dispositivo de protección de respaldo para polipasto a prueba de explosiones y seguridad intrínseca para minería KHT119A; sensor de velocidad intrínsecamente seguro para minería GSH3600; sensor de posición intrínsecamente seguro para minería GWH-10; sensor de presión de aceite intrínsecamente seguro para minería GDP10 (opcional), sensor de desplazamiento para minería GUZ 20 (opcional).

Principio de funcionamiento del dispositivo de protección de respaldo para polipasto de mina KHT119A:

El dispositivo utiliza un PLC como procesador principal y adopta una estructura modular en su diseño. El hardware es simple y razonable, el software es conciso y compacto, y se mejoran la capacidad general antiinterferencias y la fiabilidad.

El dispositivo utiliza sensores de alto rendimiento para muestrear la velocidad, la profundidad, el indicador de profundidad y la posición de corrección de profundidad. La velocidad, el indicador de profundidad y otras señales se envían directamente al host después de un aislamiento fotoeléctrico, y el host realiza juicios y los procesa, y los resultados se envían a la pantalla para su visualización. Cuando ocurren sobrevelocidad, sobreenrollamiento y falla del indicador de profundidad durante la operación del polipasto, se utiliza el control PLC para lograr un frenado seguro. El circuito de seguridad utiliza el método de punto de conexión paralelo para muestrear la señal, que se envía al host para su procesamiento después de un aislamiento fotoeléctrico, y los resultados se envían a la pantalla. La señal de punteado se muestrea mediante el transformador de señal de punteado, y el relé de control del host se bloquea. Los datos importantes se introducen en el host a través del teclado y se envían a la EEPROM para su almacenamiento.

Funciones principales del dispositivo de protección de respaldo para polipasto minero KHT119A:

1） Mejorar las funciones de detección y visualización del recorrido y la velocidad del contenedor

La máquina anfitriona detecta la velocidad y la carrera a través de un sensor de velocidad y un interruptor de corrección síncrona. La precisión de detección de carrera es de 0.1 m y la precisión de detección de velocidad es de 0.1 m/s.

(2) Función de deceleración automática

Cuando el contenedor de elevación llega al punto de desaceleración, el protector puede emitir una señal automática de control de desaceleración y una señal de alarma audible y visual.

(3) Función de protección de velocidad

Cuando el contenedor de elevación se encuentre en alguna de las siguientes situaciones durante la operación, el dispositivo enviará una señal de control de protección de velocidad, acompañada de una alarma sonora y visual, y el relé de freno se activará para lograr un frenado seguro:

b) En la sección de velocidad constante, la velocidad supera la velocidad de elevación en un 15%;

b) En la etapa de deceleración, cuando la velocidad excede el rango de protección de velocidad límite establecido

c) En la sección de rastreo, cuando la velocidad supera los 2 m/s
